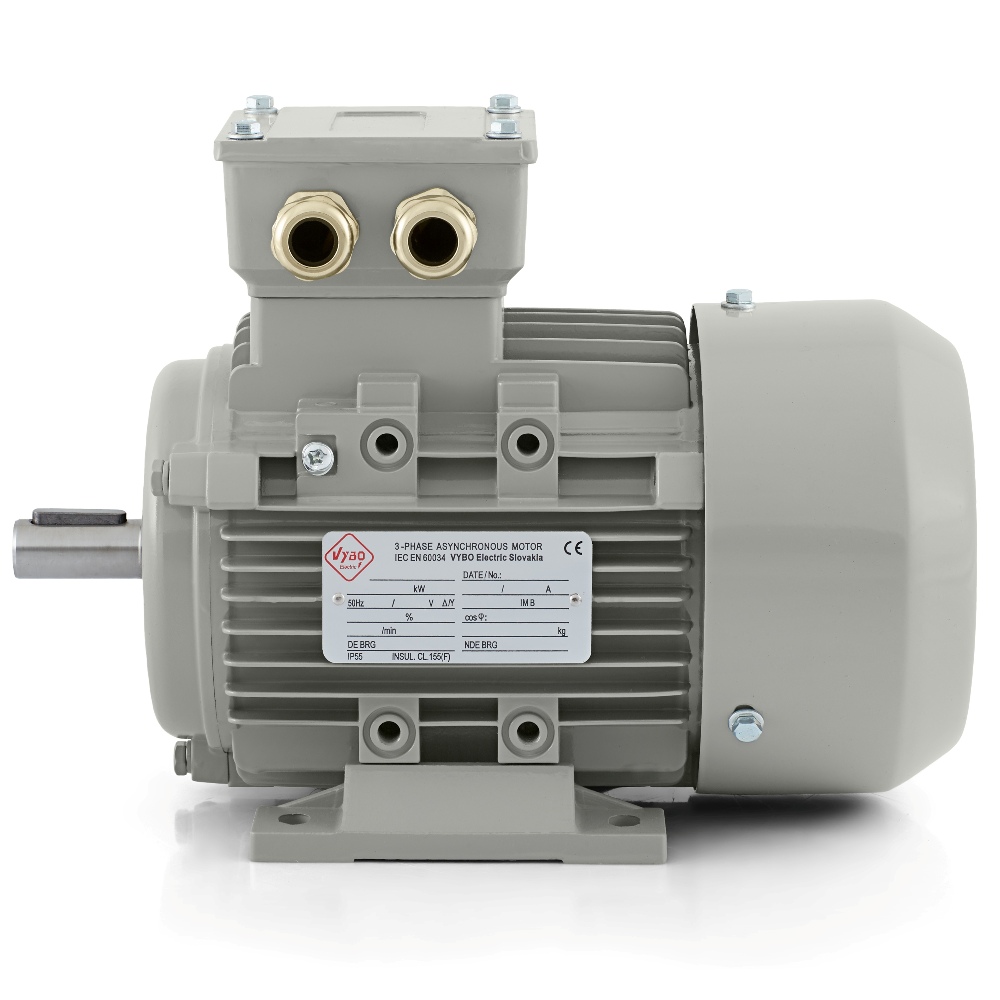

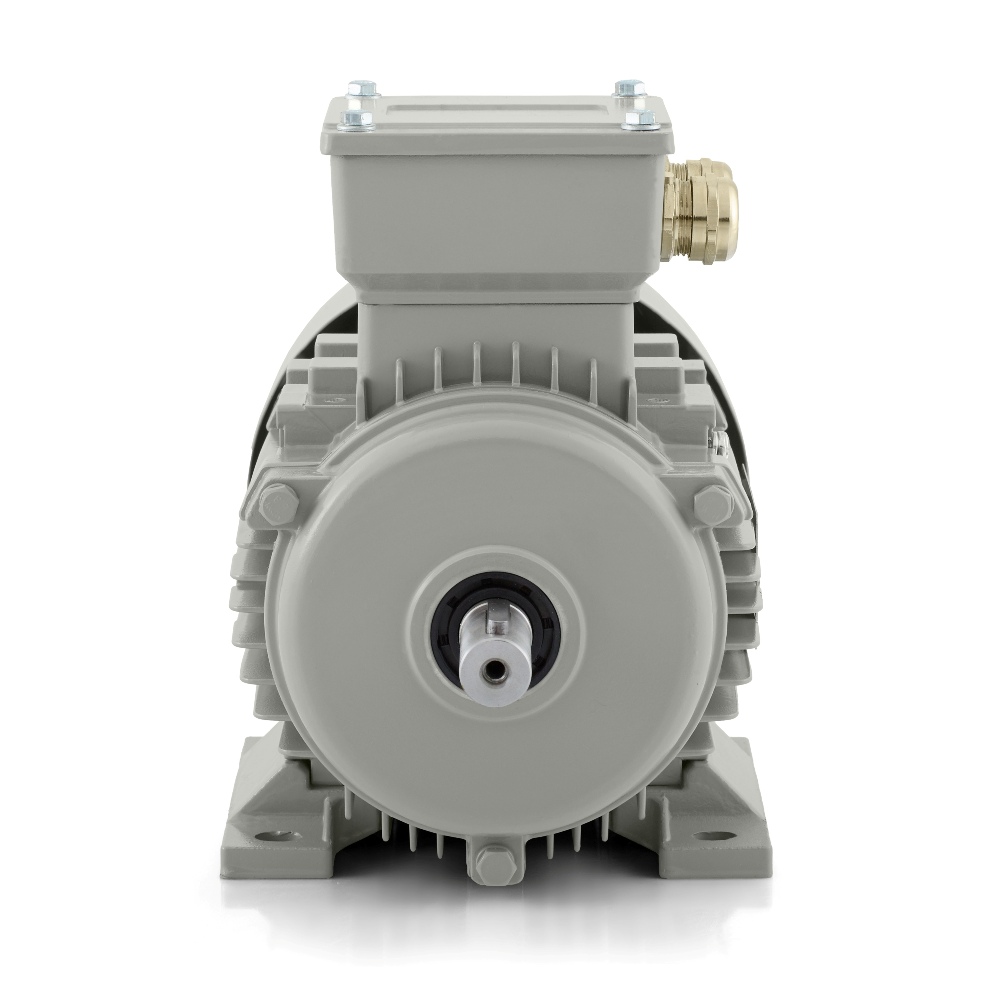

Motore elettrico 0,12 kW, 2700 giri/min, 400 V, 1AL-562-2

Motore elettrico 1AL-562-2 da 0,12 kW per macchine compatte dove spazio e affidabilità sono essenziali

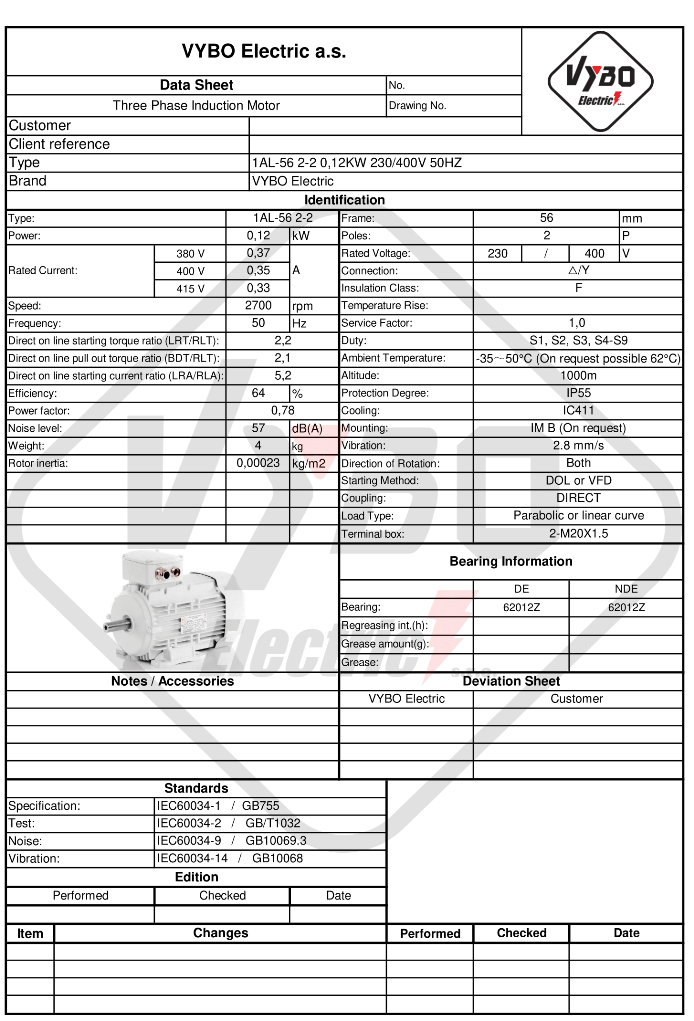

Nelle macchine più piccole non conta soltanto la potenza. Sono altrettanto importanti lo spazio occupato dall’azionamento, il suo comportamento nel lavoro quotidiano e la possibilità di integrarlo senza problemi in una tecnologia che funziona regolarmente e senza lunghi fermi. È proprio per questo tipo di ambiente che è stato progettato il motore elettrico 1AL-562-2 di VYBO Electric. Si tratta di un motore asincrono trifase con una potenza di 0,12 kW, una velocità nominale di 2700 giri/min e una configurazione a 2 poli a 50 Hz. La tensione nominale di 230/400 V e il collegamento triangolo/stella facilitano l’integrazione nei comuni sistemi trifase.

La grandezza costruttiva 56 rende questo modello un azionamento pratico per gruppi con spazio di installazione limitato, nei quali si richiede comunque un funzionamento stabile, rapido e uniforme. Questa combinazione è particolarmente importante nelle apparecchiature compatte, nei meccanismi ausiliari e nei moduli di produzione più piccoli. Il motore appartiene alla serie 1AL OPTIMAL, nota per l’eccellente rapporto qualità-prezzo, la qualità comprovata e l’ampia applicabilità in diversi settori industriali.

Quando l’azionamento deve essere rapido senza compromessi inutili

Nel modello 1AL-562-2 il punto chiave è la combinazione di struttura compatta e alta velocità. La velocità nominale di 2700 giri/min conferisce al motore un carattere dinamico, adatto a piccoli movimenti meccanici, trasmissioni ausiliarie e apparecchiature che richiedono una risposta rapida dell’azionamento. La corrente nominale è di 0,61 A a 230 V e 0,35 A a 400 V, valori utili sia per la progettazione dell’alimentazione sia per il corretto dimensionamento elettrico.

Il motore lavora con un fattore di potenza di 0,78 e un rendimento del 64 %. Anche i parametri di avviamento hanno un ruolo importante. Un rapporto di coppia di avviamento di 2,2, un rapporto di coppia massima di 2,1 e un rapporto di corrente di avviamento di 5,2 creano una base solida per macchine che devono avviarsi in modo affidabile e lavorare stabilmente in cicli ripetuti. Nei piccoli azionamenti, un comportamento prevedibile all’avviamento è particolarmente importante perché influisce sulla regolarità di tutta la tecnologia.

Adatto a produzione, assistenza e sistemi tecnici ausiliari

Questo motore elettrico trova impiego naturale dove servono potenza ridotta, dimensioni compatte e affidabilità a lungo termine. È adatto a piccoli nastri trasportatori, alimentatori, moduli di imballaggio, apparecchiature di etichettatura, meccanismi di smistamento e unità di dosaggio. Può essere utilizzato anche in piccoli ventilatori, unità di aspirazione, pompe ausiliarie, miscelatori leggeri, moduli di riempimento, apparecchiature da laboratorio, linee di servizio, postazioni di assemblaggio e tavoli ausiliari di produzione.

Il vantaggio in queste applicazioni non è soltanto la potenza, ma soprattutto la praticità d’uso. Il motore occupa poco spazio e offre allo stesso tempo funzionamento rapido e buona predisposizione all’uso quotidiano. Questo aspetto è importante nelle tecnologie che lavorano spesso in spazi ristretti, in strutture a telaio o in apparecchiature in cui ogni elemento costruttivo deve essere sfruttato in modo efficiente.

Robustezza per condizioni operative standard e più gravose

Il modello 1AL-562-2 è progettato per applicazioni standard e più impegnative con una carcassa in alluminio. La protezione IP55 offre resistenza a polvere e getti d’acqua, un aspetto molto importante negli ambienti industriali. Il motore può quindi operare in modo affidabile in officine, capannoni produttivi, locali tecnici e impianti in cui è richiesta resistenza alle normali influenze esterne. Il raffreddamento IC411 favorisce un regime termico uniforme e aiuta a mantenere stabile il funzionamento sotto carico.

La classe di isolamento F e la classe di sovratemperatura B corrispondono a una costruzione industriale professionale. Il fattore di servizio di 1,0 si riferisce alle condizioni nominali e il motore è adatto ai modi di servizio S1, S2, S3 e S4-S9. La caratteristica di carico parabolica o lineare estende l’utilizzo nelle tecnologie con profili di carico diversi durante il ciclo operativo.

Funzionamento silenzioso a vantaggio dell’intera tecnologia

Nei piccoli azionamenti la qualità di marcia è spesso importante quanto la potenza. Questo modello funziona con una velocità di vibrazione di 2,8 mm/s in classe A e una rumorosità di 57 dB(A), favorendo un esercizio silenzioso. In pratica, questo è particolarmente utile nelle macchine compatte, nei moduli ausiliari o nelle tecnologie collocate vicino all’operatore. Il motore può ruotare in entrambe le direzioni, offrendo maggiore flessibilità nella progettazione della soluzione meccanica.

L’equilibratura è eseguita con mezza linguetta. Sui lati DE e NDE sono montati cuscinetti 6201-2Z e la lubrificazione è affidata a grasso al litio n. 2. Questi elementi favoriscono un funzionamento affidabile e costituiscono una buona base per l’uso regolare in diversi tipi di apparecchiature, dai semplici meccanismi ausiliari ai componenti di linee di produzione più moderne.

Flessibilità della serie 1AL OPTIMAL nell’installazione e nell’uso

Per l’installazione il motore è dotato di pressacavi 2-M20X1.5. Le dimensioni dell’imballo di 220 × 130 × 175 mm e il peso imballato di 4 kg facilitano movimentazione, stoccaggio e logistica durante la manutenzione o la sostituzione dell’azionamento. Il momento d’inerzia del rotore di 0,00023 kg·m² completa il quadro del comportamento del motore durante l’avviamento e i cambiamenti dello stato operativo.

La serie 1AL OPTIMAL è disponibile nelle forme costruttive IM B3, IM B35, IM B5, IM B14 e IM B34, ampliando le possibilità di installazione in diversi tipi di macchine. Tra i vantaggi rientrano anche elevata compatibilità, possibilità di sostituire lo scudo anteriore, piedi compatibili, morsettiera rinforzata, protezione IP55 perfezionata della morsettiera, copriventola in acciaio, carcassa accuratamente progettata per migliorare l’efficienza di raffreddamento e cuscinetti rinforzati. Il motore è adatto all’avviamento con metodo DOL. In base ai requisiti della tecnologia specifica può anche essere controllato tramite inverter o soft starter.

Motore compatto con una base professionale

Il motore elettrico 1AL-562-2 porta nei piccoli impianti industriali alta velocità, struttura compatta, protezione IP55 e l’affidabile qualità costruttiva di VYBO Electric. Per tecnologie in cui sono importanti risparmio di spazio, funzionamento stabile e durata nell’uso quotidiano, rappresenta una scelta pratica e professionale con ampia utilizzabilità in diversi settori industriali.
