Motore elettrico 0,18 kW, 870 giri/min, 400 V, 1AL-71M1-6

Motore VYBO Electric 1AL-71M1-6 per un funzionamento stabile a 6 poli

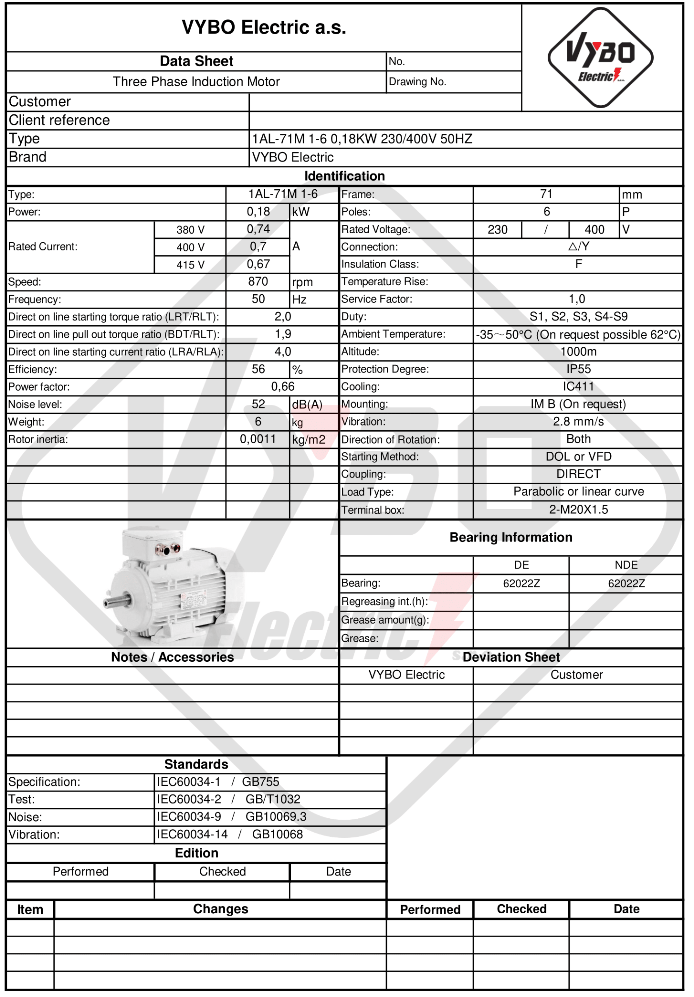

Il motore elettrico 1AL-71M1-6 con potenza di 0,18 kW funziona a 50 Hz e a una velocità nominale di 870 giri/min. La configurazione a 6 poli è adatta quando sono richiesti un funzionamento più regolare e un controllo più preciso del movimento, senza una risposta inutilmente rapida dell’azionamento. La tensione nominale di 230/400 V con collegamento △/Y facilita l’integrazione nei normali sistemi trifase. La corrente nominale di 1,22 A a 230 V e 0,7 A a 400 V aiuta nel dimensionamento dell’alimentazione, delle protezioni e della scelta del controllo nelle tecnologie compatte. In pratica, è un motore che si comporta bene ovunque si richiedano regolarità, pulizia di funzionamento e ingombri contenuti.

Avviamento, controllo e modalità operative

All’avviamento offre un rapporto di coppia di avviamento di 2 e un rapporto di coppia massima di 1,9. Ciò consente un avvio sicuro anche quando l’apparecchiatura deve superare una resistenza iniziale senza comportamenti a scatti. Il rapporto di corrente di avviamento di 4 aiuta inoltre a stimare il carico sulla rete durante la partenza. Il motore è adatto all’avviamento diretto DOL, al controllo con inverter e al funzionamento con soft starter, quindi può essere impiegato sia in azionamenti semplici sia regolati. È indicato, ad esempio, per ventilatori di sistemi di aspirazione locale, nastri trasportatori, unità di dosaggio, miscelatori con resistenza di lavoro più leggera, meccanismi di selezione, apparecchiature di imballaggio, semplici sistemi di pompaggio, unità di trattamento aria, avanzamenti di macchine da officina e tecnologie di pulizia. I servizi S1, S2, S3 e S4-S9 consentono funzionamento continuo e cicli interrotti secondo la natura della linea.

Significato di velocità e inerzia nel funzionamento reale

La velocità nominale di 870 giri/min offre un ritmo di lavoro più tranquillo, spesso desiderato quando l’apparecchiatura deve funzionare non bruscamente, ma in modo fluido e ripetibile. Il momento d’inerzia del rotore di 0,0011 kg·m² favorisce una risposta pronta all’avviamento e ai cambiamenti di controllo senza inerzia eccessiva. Con una curva di carico lineare o parabolica, il motore si comporta in modo prevedibile e si integra bene negli azionamenti dove è importante un funzionamento stabile per l’intero turno. È possibile la rotazione in entrambe le direzioni, ampliando le opzioni per compiti di inversione o per progetti in cui il senso viene definito solo durante il montaggio.

Protezione, raffreddamento e durata

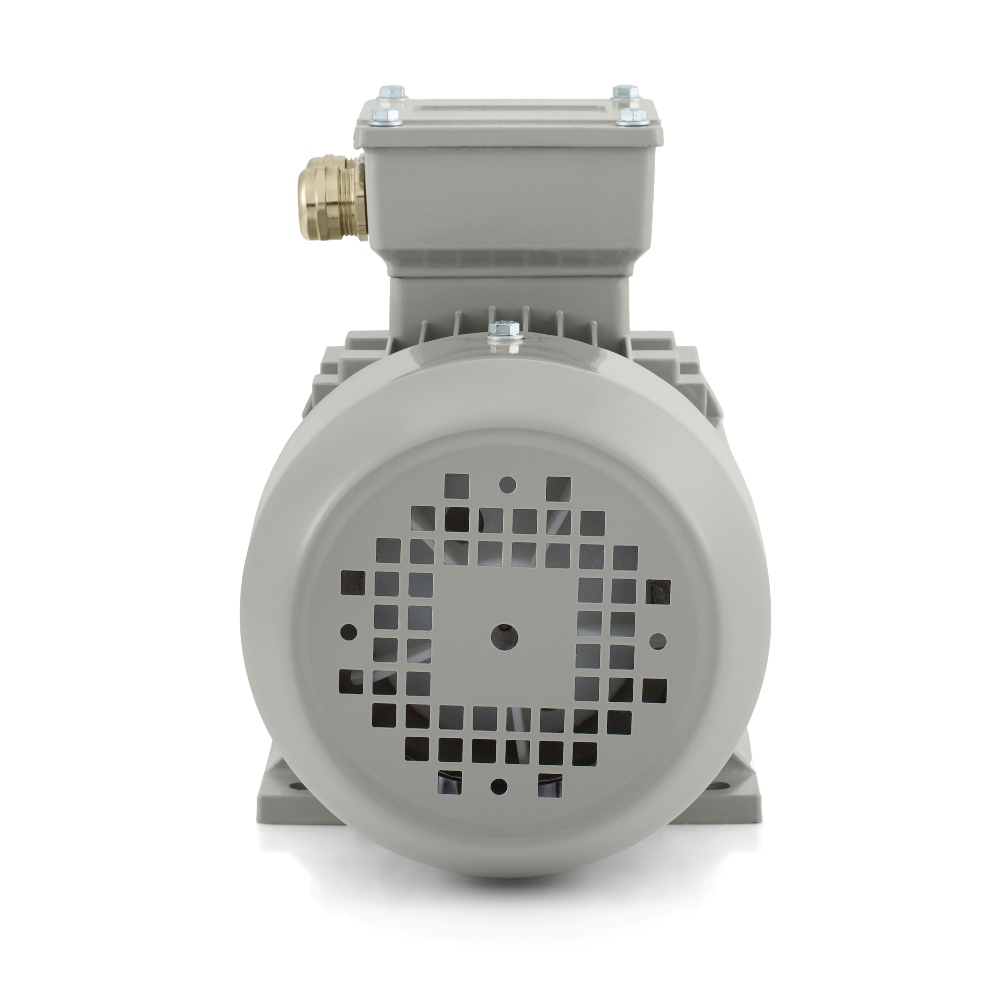

Per l’uso industriale è importante la protezione IP55. Questo livello aiuta nelle applicazioni con polvere, normale umidità operativa o contaminanti dispersi. Il raffreddamento IC411 favorisce un regime termico stabile nel normale funzionamento, mentre la classe di isolamento F insieme all’aumento di temperatura B crea una riserva adeguata per l’uso a lungo termine. Il motore è previsto per temperature ambiente fino a +65 °C e altitudini fino a 1000 m. La classe di vibrazione A e il valore di 2,8 mm/s aiutano a mantenere una marcia meccanica regolare, importante per un montaggio più preciso della macchina e per proteggere le parti tecnologiche collegate. Nella piattaforma 1AL OPTIMAL, VYBO Electric unisce dimensioni compatte, qualità comprovata e una struttura sviluppata per un raffreddamento efficiente.

Progettazione meccanica e affidabilità di servizio

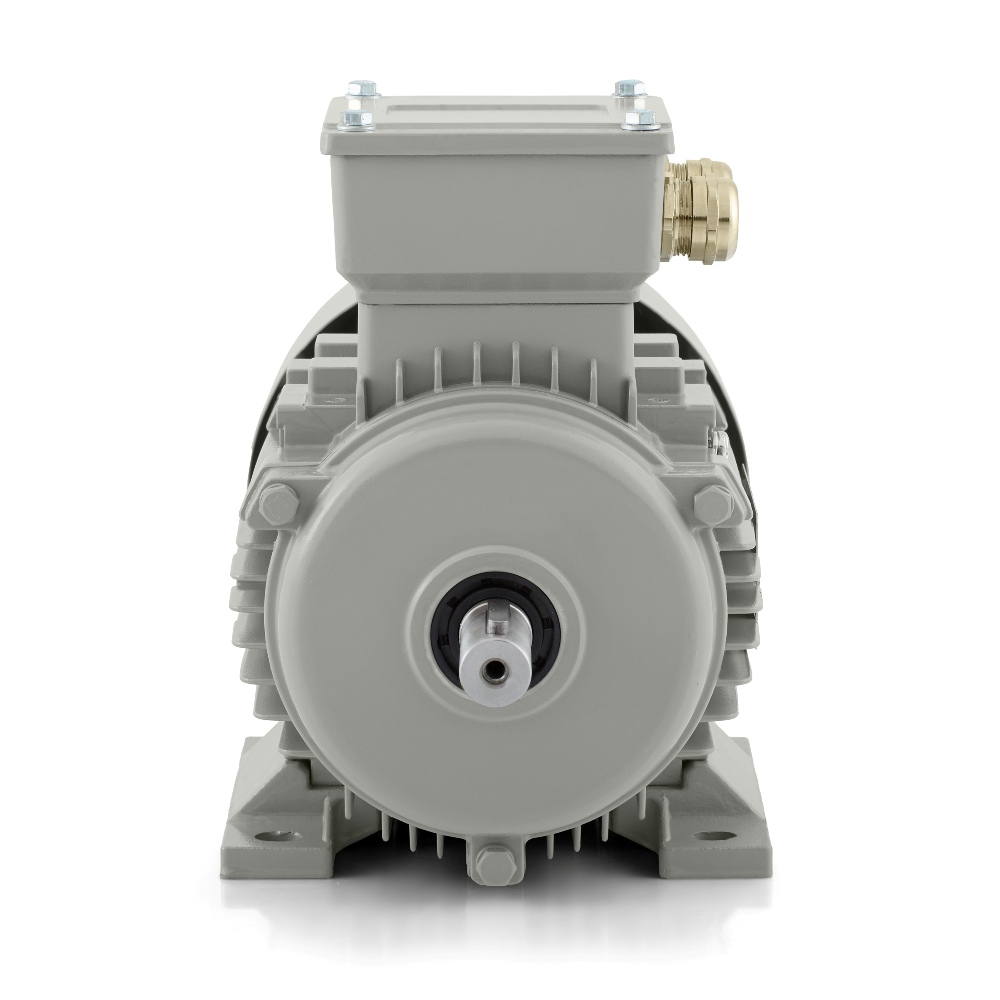

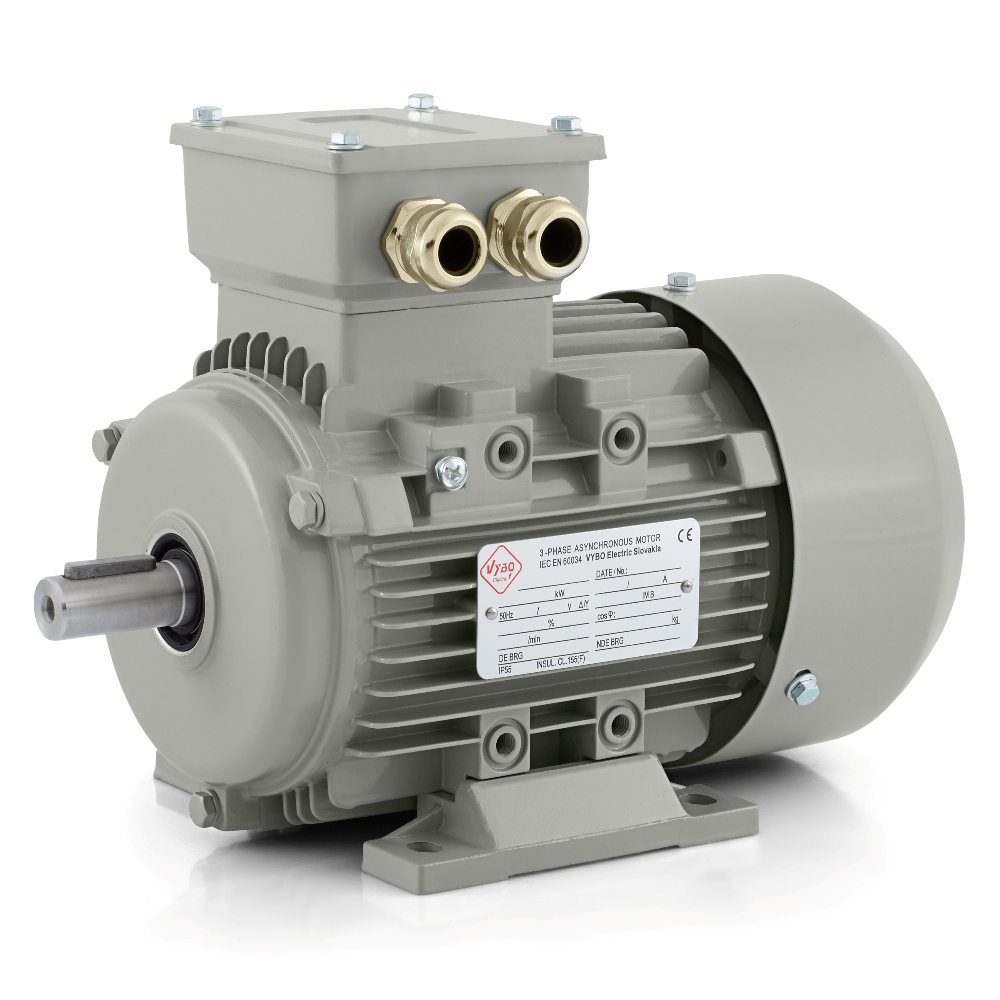

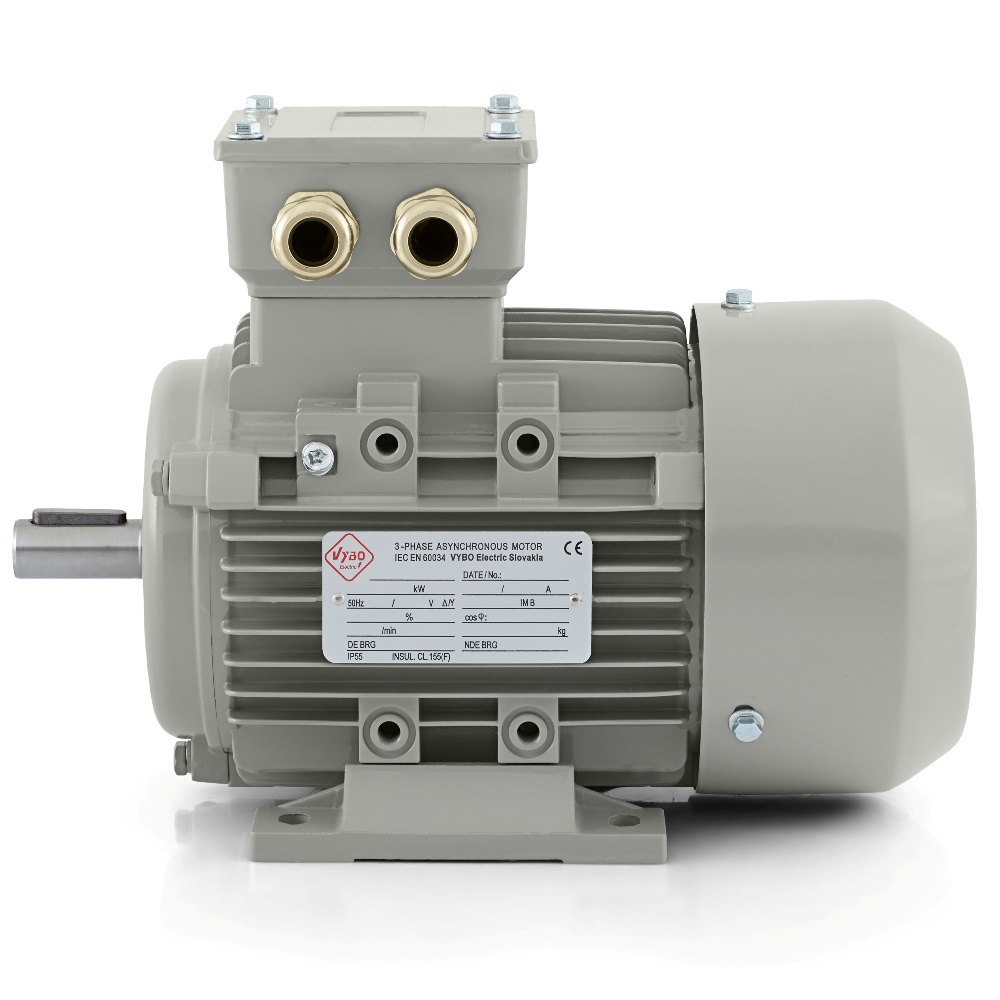

La grandezza 71 mm facilita l’impiego nelle macchine in cui ogni centimetro di spazio di montaggio è importante. La struttura comprende 2 ingressi cavo M20X1.5, che semplificano un collegamento elettrico ordinato. L’equilibratura con mezza chiavetta aiuta a garantire un collegamento sicuro al sistema meccanico della macchina. Sul lato DE e NDE si utilizzano cuscinetti 6202-2Z lubrificati con grasso al litio n. 2, che favoriscono un funzionamento stabile sotto normale carico industriale. Il peso imballato di 6 kg e le dimensioni di 260 × 170 × 215 mm facilitano movimentazione, stoccaggio, trasporto e preparazione del montaggio. Il motore è adatto sia a macchine autonome sia ad apparecchiature prodotte in serie, dove si apprezzano montaggio affidabile e integrazione semplice nella produzione.

Importanza pratica per la tecnologia

Il motore elettrico 1AL-71M1-6 è una soluzione per applicazioni che richiedono un azionamento trifase compatto a 6 poli, protezione IP55 e flessibilità di controllo. Si inserisce bene in unità produttive, impianti tecnici degli edifici e gruppi industriali dove sono importanti il funzionamento regolare, la marcia bidirezionale e la facile messa in servizio. Nella serie 1AL OPTIMAL, VYBO Electric punta su un eccellente rapporto qualità-prezzo, una messa in servizio rapida e un ampio utilizzo industriale. Il risultato è un motore che offre una base affidabile per il funzionamento quotidiano della tecnologia senza complessità inutili.
