Motore elettrico 0,37 kW, 880 giri/min, 400 V, 1AL-80M1-6

Motore elettrico 1AL-80M1-6 per un movimento uniforme nelle apparecchiature industriali

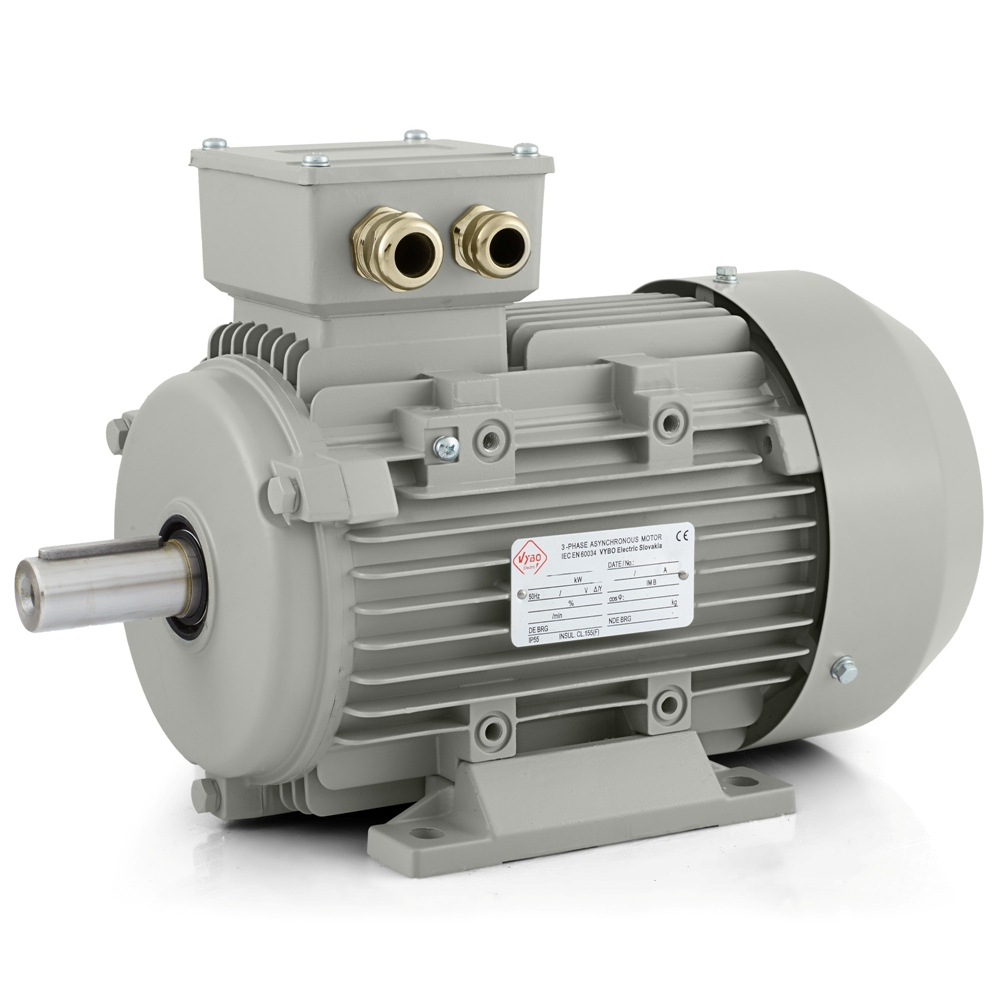

Il motore elettrico 1AL-80M1-6 di VYBO Electric è un motore trifase a 6 poli con una potenza di 0,37 kW, progettato per applicazioni in cui sono importanti un funzionamento silenzioso, una velocità uniforme e un comportamento affidabile sotto il carico quotidiano. La velocità nominale di 880 giri/min a una frequenza di 50 Hz conferisce a questo modello un carattere operativo adatto alle tecnologie che richiedono una trasmissione della potenza regolare senza velocità inutilmente elevate. In pratica è particolarmente adatto a ventilatori, piccoli sistemi di pompaggio, alimentazioni di trasportatori, unità di miscelazione, apparecchiature di imballaggio, moduli di filtrazione, meccanismi di dosaggio, gruppi di aspirazione, linee di smistamento e macchine di servizio, dove sono importanti regolarità e un ritmo operativo fluido.

L’alimentazione a 230/400 V con collegamento △/Y semplifica l’integrazione nei comuni sistemi trifase. La corrente nominale di 2,03 A a 230 V e 1,17 A a 400 V è importante per dimensionare il collegamento, la protezione e la scelta del controllo. Il motore è adatto all’avviamento diretto DOL, al funzionamento con inverter e con soft starter. Ciò consente sia cablaggi fissi semplici sia applicazioni controllate in cui l’avviamento o il funzionamento devono essere adattati meglio alla tecnologia specifica. Per linee di produzione più piccole, sistemi HVAC, apparecchiature di filtrazione o alimentazione uniforme del materiale, questo rappresenta un vantaggio pratico che aiuta ad adattare l’azionamento al reale modo operativo.

Comportamento durante l’avviamento e sotto carico

Un rapporto della coppia di spunto pari a 2 significa che il motore può superare in modo affidabile la resistenza iniziale dell’apparecchiatura all’avviamento. Un rapporto della coppia massima di 1,9 favorisce un funzionamento stabile anche quando il carico varia durante il servizio. Un rapporto della corrente di spunto di 4,7 è utile nel dimensionamento della parte elettrica della macchina, poiché fornisce un quadro più preciso del comportamento all’avviamento. Con una curva di carico parabolica o lineare, il 1AL-80M1-6 si comporta in modo prevedibile, caratteristica apprezzata negli impianti in cui l’azionamento viene avviato e arrestato ripetutamente o funziona per lunghi periodi in regime stazionario. I modi di servizio S1, S2, S3 e S4-S9 offrono quindi a questo motore una buona versatilità sia nel servizio continuo sia nelle tecnologie a funzionamento ciclico.

Costruzione e protezione per l’industria generale

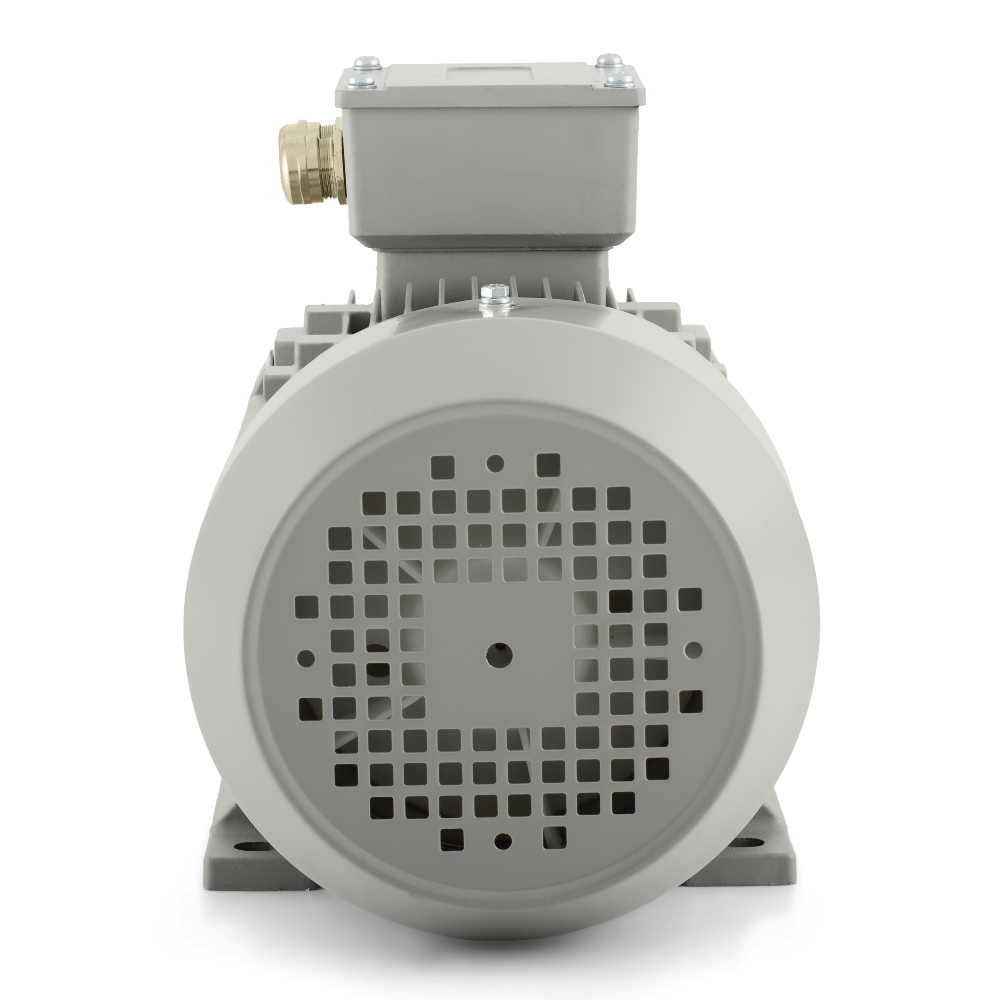

La grandezza 80 mm rappresenta una soluzione equilibrata tra dimensioni compatte e affidabilità meccanica. Il motore è adatto a macchine in cui è importante mantenere dimensioni di installazione ragionevoli, disponendo al tempo stesso di un’unità di azionamento sufficientemente robusta per il lavoro quotidiano. Il grado di protezione IP55 aiuta a proteggere le parti interne da polvere e normale umidità di esercizio. In officine, capannoni produttivi, locali tecnici e impianti di servizio degli edifici, questo livello di protezione è molto importante. Il raffreddamento IC411 favorisce un regime termico stabile durante il funzionamento. La classe di isolamento F e la classe di sovratemperatura B creano una base adeguata per un impiego prolungato in ambienti di lavoro più impegnativi. Il motore è progettato per una temperatura ambiente fino a +65 °C e per altitudini fino a 1000 m.

La serie 1AL OPTIMAL rientra tra i motori elettrici professionali a bassa tensione di VYBO Electric con carcassa in alluminio, progettati per un ampio impiego industriale, con particolare attenzione alla semplicità di messa in servizio e a un ottimo rapporto qualità-prezzo.

Affidabilità meccanica e dettagli di montaggio

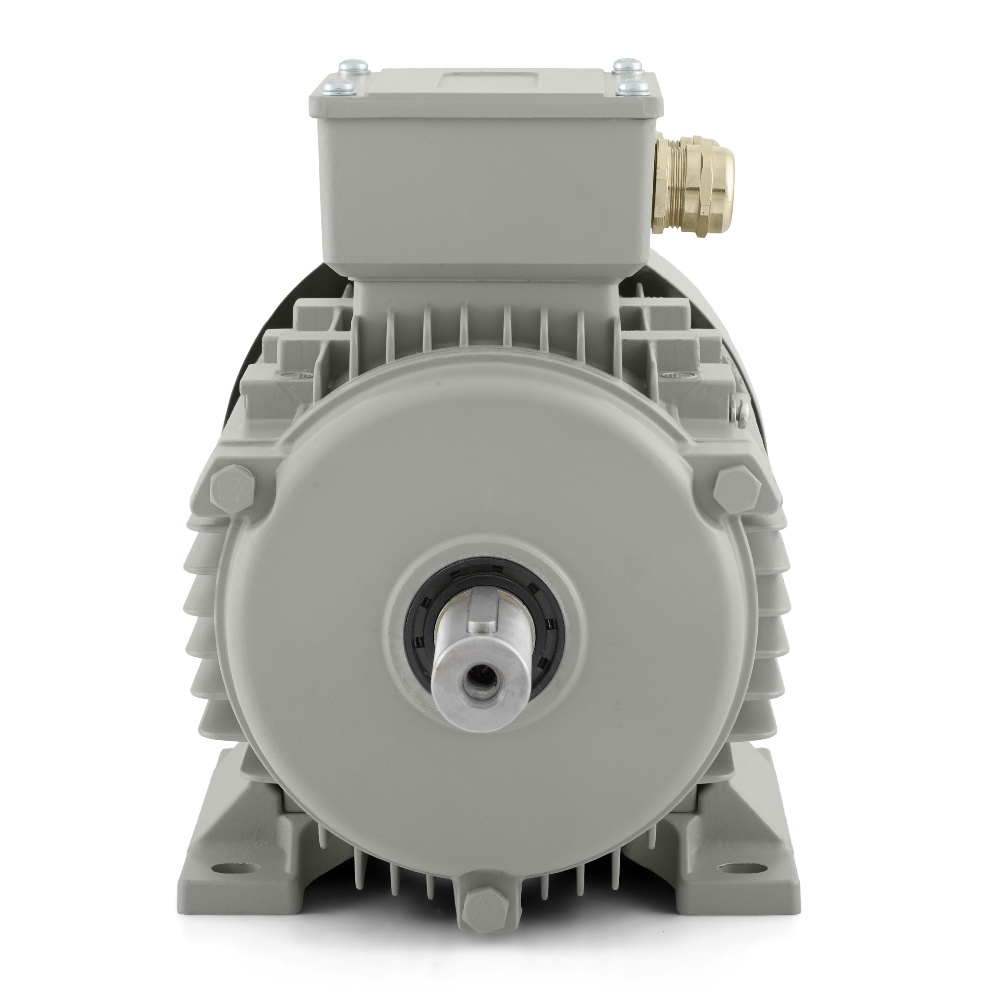

Sia sul lato DE sia sul lato NDE sono montati cuscinetti 6204-2Z. Questa soluzione favorisce un supporto stabile del rotore e un funzionamento meccanico silenzioso. Il grasso al litio n. 2 è adatto alle normali condizioni industriali. Una velocità di vibrazione di 2,8 mm/s e una classe di vibrazione A sono importanti quando il motore lavora insieme a meccanismi più precisi, ad esempio elementi di trasporto, piccoli agitatori, dispositivi di dosaggio o unità di imballaggio. L’equilibratura con mezza chiavetta facilita il corretto accoppiamento con una puleggia, un giunto o un altro elemento di trasmissione. Il design comprende 2 pressacavi M20X1.5, che consentono un collegamento dell’alimentazione ordinato. Il motore può ruotare in entrambe le direzioni, ampliando le possibilità nella progettazione dell’apparecchiatura e durante la messa in servizio.

Il motore ha un peso imballato di 10 kg e dimensioni dell’imballaggio di 320 × 220 × 260 mm. Ciò è pratico per la movimentazione in magazzino, il trasporto e la preparazione dell’installazione sul posto di lavoro. Il momento d’inerzia del rotore di 0,0016 kg·m² contribuisce a una risposta pronta durante l’avviamento e le variazioni di controllo. Il fattore di potenza di 0,7 e il rendimento del 62 % sono valori importanti per il dimensionamento tecnico dell’apparecchiatura e per la pianificazione del funzionamento.

Base affidabile per il normale funzionamento industriale

Il motore elettrico 1AL-80M1-6 è una scelta adatta quando l’azionamento deve funzionare in modo regolare e stabile, senza complicazioni inutili durante l’installazione o il controllo. La combinazione di 0,37 kW di potenza, design a 6 poli, protezione IP55 e possibilità di controllo tramite inverter o soft starter lo rende una soluzione universale per numerose applicazioni industriali. Con questo modello, VYBO Electric offre un motore che si integra bene nell’uso quotidiano e garantisce affidabilità per un impiego a lungo termine.
