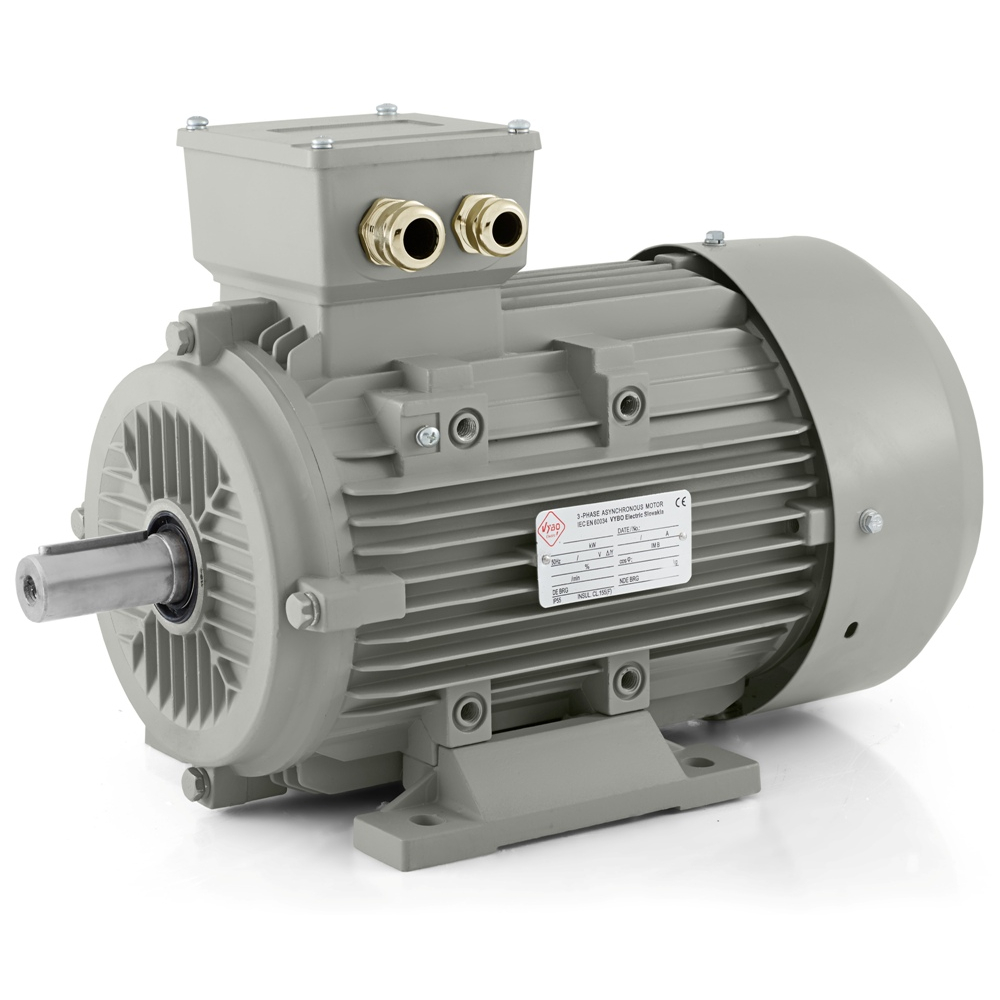

Motore elettrico 11 kW, 970 giri/min, 400 V, 1AL-160L-6

Motore elettrico 1AL-160L-6 per una messa in servizio affidabile e un funzionamento stabile a 6 poli

Il motore elettrico 1AL-160L-6 di VYBO Electric è un modello trifase a 6 poli con potenza di 11 kW, tensione nominale di 400/690 V, frequenza di 50 Hz e velocità nominale di 970 giri/min. È una versione destinata a tecnologie in cui sono richiesti un ritmo di lavoro regolare, un fissaggio meccanico saldo e un’integrazione senza problemi nell’esercizio industriale. In pratica, conta soprattutto che il motore funzioni in modo regolare e mantenga un’andatura uniforme anche sotto carico prolungato. Questo carattere è adatto ad apparecchiature in cui l’azionamento non deve reagire in modo precipitoso, ma sostenere il funzionamento stabile dell’intero sistema.

La grandezza di carcassa di 160 mm indica già che questo modello è pronto per un impiego regolare in gruppi tecnologici dove non conta soltanto la prestazione, ma anche la sicurezza durante movimentazione, installazione e funzionamento a lungo termine. Il motore elettrico è adatto, ad esempio, a unità centrali di trattamento aria, pompe di circolazione di maggiori dimensioni, sistemi di miscelazione, trasportatori a nastro, apparecchiature di filtrazione, tecnologie di essiccazione, circuiti di ricircolo, linee di confezionamento, postazioni di selezione, sistemi di aspirazione, ventilatori di processo e azionamenti ausiliari di apparecchiature produttive.

Movimentazione, montaggio e predisposizione all’installazione

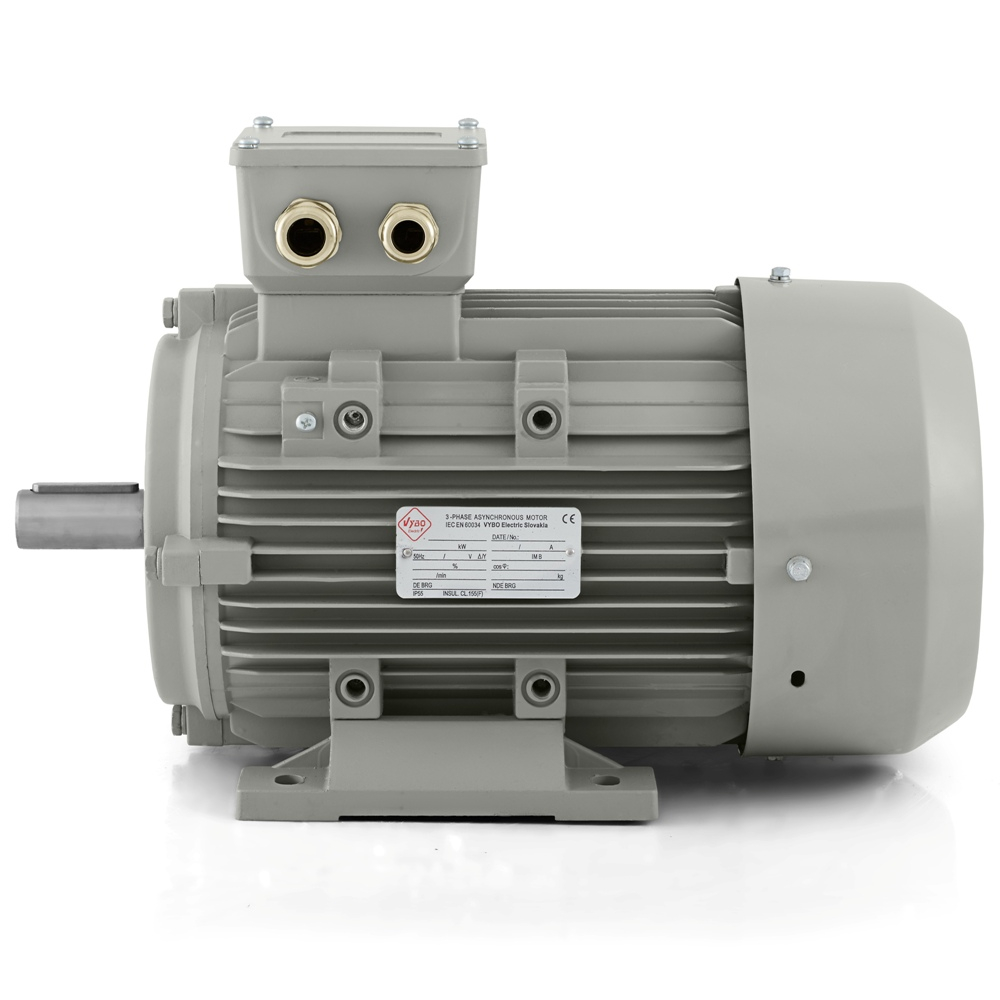

Per un modello di questa categoria è importante che sia pronto per l’integrazione pratica nella tecnologia senza complicazioni inutili. Il peso imballato di 93 kg e le dimensioni dell’imballo di 630 × 330 × 390 mm aiutano a pianificare stoccaggio, trasporto e installazione vera e propria. L’equilibratura con mezza chiavetta facilita il corretto collegamento a una puleggia, un giunto o un altro elemento di trasmissione. La configurazione comprende pressacavi 2-M40X1.5, che semplificano un instradamento ordinato dell’alimentazione e una soluzione chiara della parte elettrica della macchina.

Il motore può ruotare in entrambe le direzioni, quindi si adatta bene anche ad apparecchiature in cui la disposizione finale dell’azionamento viene definita soltanto durante l’installazione o la messa in servizio della tecnologia. Nella pratica di assistenza e montaggio, questo è particolarmente utile quando l’apparecchiatura viene assemblata in loco, quando si sostituisce un azionamento o quando il concetto della linea viene perfezionato solo dopo l’installazione delle singole unità.

Cuscinetti e sicurezza meccanica sotto carico regolare

Sia sul lato DE sia sul lato NDE vengono utilizzati cuscinetti 6309-2RZC3. Questa soluzione favorisce un supporto affidabile del rotore sotto carico quotidiano, durante periodi di funzionamento più lunghi e durante avviamenti ripetuti. Il grasso a base di litio n. 2 è adatto alle comuni condizioni industriali. Una velocità di vibrazione di 2,8 mm/s con classe di vibrazione A aiuta a mantenere un comportamento meccanico raffinato, importante nelle apparecchiature in cui all’azionamento sono collegati componenti tecnologici più precisi o dove è richiesto un funzionamento più silenzioso dell’intera linea. Il livello di rumorosità di 73 dB(A) corrisponde al carattere industriale di questa versione.

Per un motore a 6 poli con velocità nominale di 970 giri/min, la stabilità meccanica è molto importante. Nei trasportatori contribuisce a un movimento più uniforme del materiale. Nei miscelatori e nelle pompe favorisce un regime di lavoro regolare. Nei ventilatori e nei sistemi di trattamento aria, il vantaggio è che l’azionamento si adatta meglio a processi in cui è apprezzato un funzionamento continuo e tranquillo senza reazioni inutilmente brusche.

Controllo, avviamento e regime di servizio

Il motore elettrico 1AL-160L-6 è adatto all’avviamento diretto DOL, al controllo tramite inverter e al funzionamento con soft starter. Ciò amplia il campo di utilizzo dagli azionamenti industriali fissi alle tecnologie in cui è richiesto un avviamento più delicato o un migliore adattamento del ritmo di lavoro al processo stesso. Nelle applicazioni di pompaggio e ventilazione, la regolazione può essere un vantaggio. Nella miscelazione, nella movimentazione dei materiali o nelle postazioni di confezionamento sono spesso utili anche un avviamento più raffinato e un comportamento meccanico più uniforme.

Il rapporto della coppia di spunto di 2,0 aiuta a superare la resistenza iniziale dell’apparecchiatura senza un avvio incerto. Il rapporto della coppia massima di 2,1 favorisce la stabilità durante le variazioni di carico. Il rapporto della corrente di avviamento di 6,5 è importante per il dimensionamento del ramo elettrico e degli elementi di protezione. Il motore è previsto per una curva di carico parabolica o lineare e si adatta quindi sia ad applicazioni con resistenza costante sia a processi in cui il carico di lavoro cambia in base al punto operativo. Il momento d’inerzia del rotore di 0,0116 kg·m² favorisce una risposta chiara durante l’avviamento e la regolazione.

Il fattore di servizio di 1,0 e i tipi di servizio S1, S2, S3 e S4-S9 conferiscono a questo modello un’ottima utilizzabilità sia in funzionamento continuo sia intermittente. Nelle linee che lavorano continuamente per l’intero turno, così come nelle apparecchiature con cicli ripetuti, questo è importante per un utilizzo affidabile nella pratica.

Resistenza in ambiente industriale

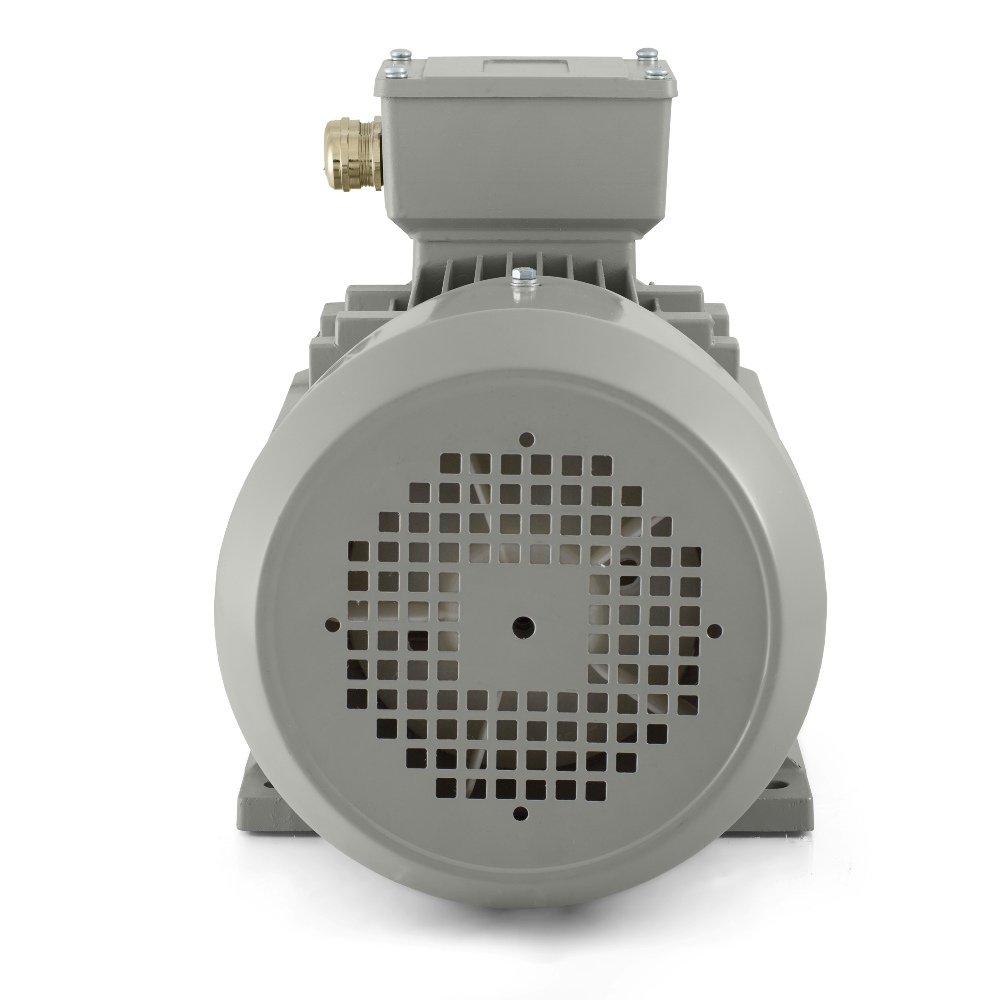

Il grado di protezione IP55 aiuta a proteggere le parti interne del motore dalla polvere e dall’umidità di esercizio. Il raffreddamento IC411 favorisce un regime termico stabile sotto carico regolare. La classe di isolamento F e l’aumento di temperatura B costituiscono una base adatta per l’impiego industriale quotidiano. Il motore è progettato per una temperatura ambiente fino a +65 °C e un’altitudine fino a 1000 m, quindi può essere utilizzato in modo affidabile sia in condizioni standard sia in condizioni operative più calde.

La serie 1AL OPTIMAL di VYBO Electric comprende motori elettrici professionali a bassa tensione con carcassa in alluminio per un ampio utilizzo industriale. La piattaforma è progettata per una rapida messa in servizio, un eccellente rapporto qualità-prezzo e una qualità comprovata in condizioni reali. Sono disponibili anche le forme di montaggio IM B3, IM B35, IM B5, IM B14 e IM B34.

Un azionamento adatto a un regime operativo a lungo termine

Il motore elettrico 1AL-160L-6 è adatto dove dall’azionamento si richiedono una soluzione meccanica solida, un funzionamento a 6 poli equilibrato e la predisposizione per un impiego industriale regolare. Questo modello combina sicurezza pratica nell’installazione, affidabile durata operativa e un carattere di lavoro adatto a tecnologie orientate alla stabilità e alla regolarità.
