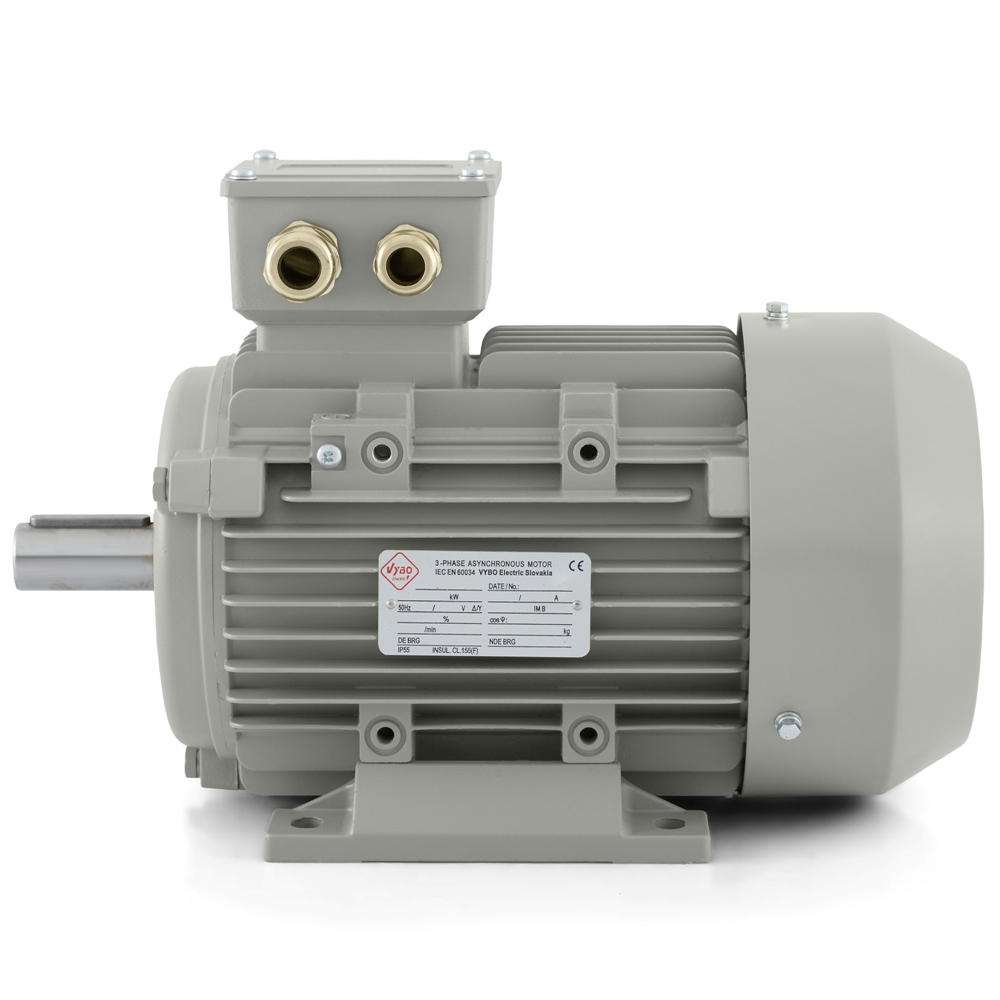

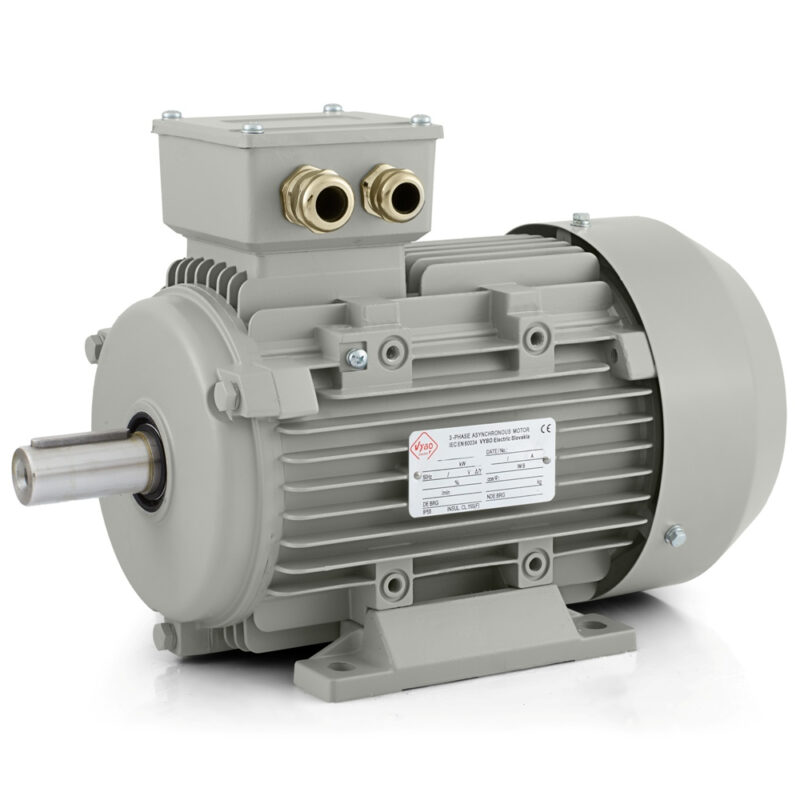

Motore elettrico 1,1 kW, 905 giri/min, 400 V, 1AL-90L-6

Motore elettrico 1AL-90L-6 per un funzionamento affidabile nelle tecnologie con ritmo di lavoro regolare

Il motore elettrico 1AL-90L-6 di VYBO Electric è un motore trifase a 6 poli progettato per applicazioni in cui sono importanti un funzionamento regolare, un avviamento sicuro e un buon controllo del ritmo operativo dell’apparecchiatura. La potenza di 1,1 kW e la velocità nominale di 905 giri/min a 50 Hz creano un carattere di azionamento adatto quando ci si aspetta che il motore trasferisca energia in modo regolare e tranquillo. Questa configurazione è adatta a ventilatori, unità di aspirazione, pompe di circolazione, linee di trasporto, apparecchiature di miscelazione, tecnologie di filtrazione, macchine per imballaggio, unità di dosaggio, linee di smistamento, moduli di essiccazione e vari azionamenti ausiliari nella produzione e negli impianti tecnici degli edifici.

È proprio la soluzione a 6 poli a conferire al modello un comportamento operativo che favorisce la continuità. Nel trasporto di materiale, nella circolazione di un fluido o nell’azionamento di elementi che devono funzionare senza cambiamenti improvvisi, questa è una caratteristica pratica. Il motore non crea un ritmo di lavoro inutilmente elevato. Si integra meglio nei processi che devono funzionare regolarmente durante l’intero turno e nei quali è importante una risposta meccanica chiara.

Alimentazione, cablaggio e messa in servizio

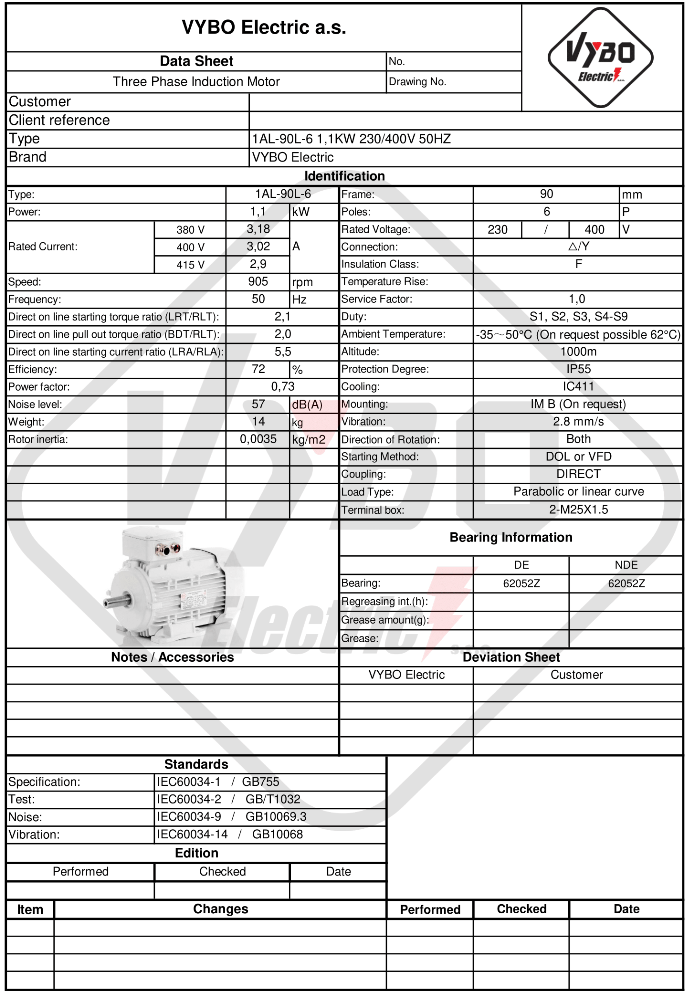

Il modello 1AL-90L-6 funziona con una tensione nominale di 230/400 V e collegamento △/Y. La corrente nominale è di 5,25 A a 230 V e 3,02 A a 400 V, dato importante per progettare il ramo di alimentazione, la protezione e dimensionare gli elementi di controllo. Durante la messa in servizio, questi dati aiutano a preparare l’azionamento in modo che sia correttamente abbinato alla parte elettrica dell’apparecchiatura e mantenga un funzionamento stabile anche sotto carico regolare.

Il motore elettrico è adatto all’avviamento diretto DOL, al controllo con inverter e al funzionamento con soft starter. In pratica, questo amplia le possibilità di impiego. Nei sistemi più semplici può funzionare come azionamento fisso con avviamento diretto. Nei processi regolati, l’avviamento e la velocità operativa possono essere adattati meglio al compito specifico. Ciò è importante, ad esempio, nella ventilazione quando cambia il fabbisogno di potenza, nel dosaggio quando si controlla la precisione di alimentazione o sui trasportatori dove è apprezzato un comportamento più dolce durante avviamento e funzionamento.

Caratteristiche di avviamento e comportamento sotto carico

Un motore industriale deve essere affidabile non solo quando la velocità si è stabilizzata, ma anche durante l’avviamento stesso. Il motore elettrico 1AL-90L-6 ha un rapporto della coppia di spunto di 2,1, che aiuta a superare la resistenza iniziale senza un’accelerazione incerta. Il rapporto della coppia massima di 2,0 favorisce la stabilità anche quando il carico meccanico oscilla. Il rapporto della corrente di spunto di 5,5 è importante per il dimensionamento elettrico e la corretta impostazione degli elementi di protezione durante l’avviamento.

Il motore è previsto per una curva di carico parabolica o lineare. Può quindi essere utilizzato naturalmente sia in applicazioni con resistenza costante sia in gruppi in cui il carico cambia in funzione dell’operazione corrente. Per pompe di circolazione, ventilatori, miscelatori, trasportatori, unità di filtrazione o meccanismi di imballaggio, questa è una condizione importante per un funzionamento quotidiano affidabile. Il momento d’inerzia del rotore di 0,0035 kg·m² favorisce una risposta equilibrata durante l’avviamento e il controllo, così il motore reagisce chiaramente senza una risposta inutilmente brusca o ritardata.

Protezione, raffreddamento e condizioni operative

In un ambiente industriale è determinante anche la resistenza alle normali influenze operative. La protezione IP55 protegge il motore da polvere e umidità di esercizio, aspetto importante in capannoni, locali tecnici e apparecchiature che lavorano in ambienti più impegnativi. Il raffreddamento IC411 favorisce un regime termico stabile durante cicli di lavoro più lunghi. La classe di isolamento F e la classe di sovratemperatura B costituiscono una base adatta per un funzionamento affidabile sotto carico continuo e intermittente.

Il motore è progettato per una temperatura ambiente fino a +65 °C e un’altitudine fino a 1000 m. Il fattore di servizio 1,0 e i modi di funzionamento S1, S2, S3 e S4-S9 conferiscono al modello una buona versatilità nei processi continui e nelle applicazioni con cicli ripetuti. Per le unità tecnologiche che funzionano per l’intero turno e per le apparecchiature con periodi alternati di lavoro e pausa, questo è un importante vantaggio pratico.

Progettazione meccanica e sicurezza di montaggio

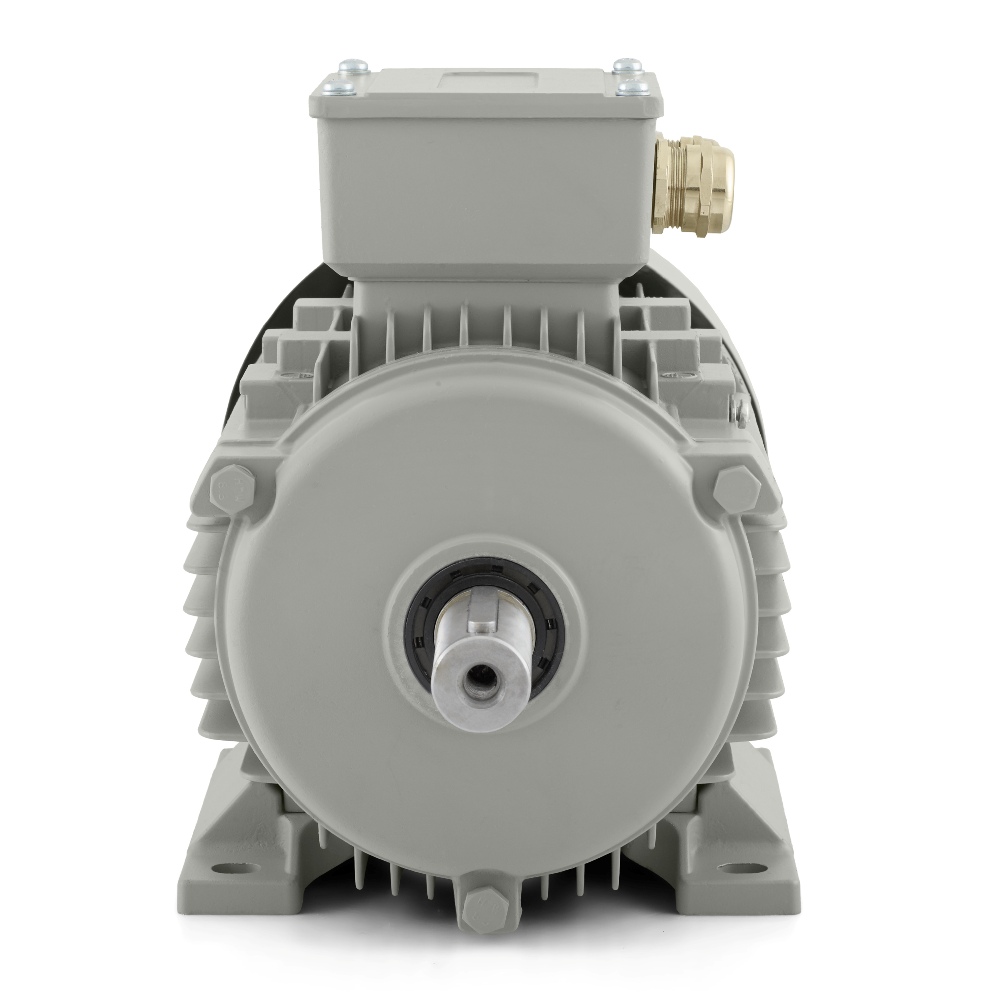

L’altezza d’asse di 90 mm offre un buon equilibrio tra design compatto e stabilità meccanica. Sui lati DE e NDE sono utilizzati cuscinetti 6205-2Z, che favoriscono un funzionamento regolare e una guida affidabile del rotore sotto carico normale. Il grasso al litio n. 2 è adatto alle comuni condizioni industriali. L’equilibratura con mezza chiavetta facilita il corretto collegamento con le parti meccaniche dell’apparecchiatura.

Il design include 2-M25X1.5 ingressi cavo, che aiutano a realizzare un collegamento di alimentazione pulito e sicuro. Il motore può ruotare in entrambe le direzioni ed è quindi adatto anche a costruzioni in cui la disposizione finale dell’azionamento viene stabilita solo durante il montaggio o la messa in servizio della linea. Il peso imballato di 14 kg e le dimensioni dell’imballaggio di 380 × 210 × 270 mm facilitano logistica, movimentazione e preparazione all’installazione nella macchina.

La serie 1AL OPTIMAL di VYBO Electric rappresenta motori elettrici professionali a bassa tensione con carcassa in alluminio per un ampio impiego industriale. L’attenzione è posta sulla rapida messa in servizio, sull’ottimo rapporto qualità-prezzo e sulla qualità comprovata in condizioni reali.

Una scelta pratica per un funzionamento industriale stabile

Il motore elettrico 1AL-90L-6 combina 1,1 kW di potenza, una velocità nominale di 905 giri/min, protezione IP55 e flessibilità di controllo. È adatto alle applicazioni che richiedono un azionamento a 6 poli affidabile, dal comportamento regolare, pronto all’installazione e sicuro nell’uso quotidiano. Con questo modello, VYBO Electric offre un motore che si integra naturalmente nelle tecnologie in cui stabilità, regolarità e affidabilità operativa a lungo termine sono prioritarie.
