Motore elettrico 1,1 kW, 1390 giri/min, 400 V, 1AL-90S-4

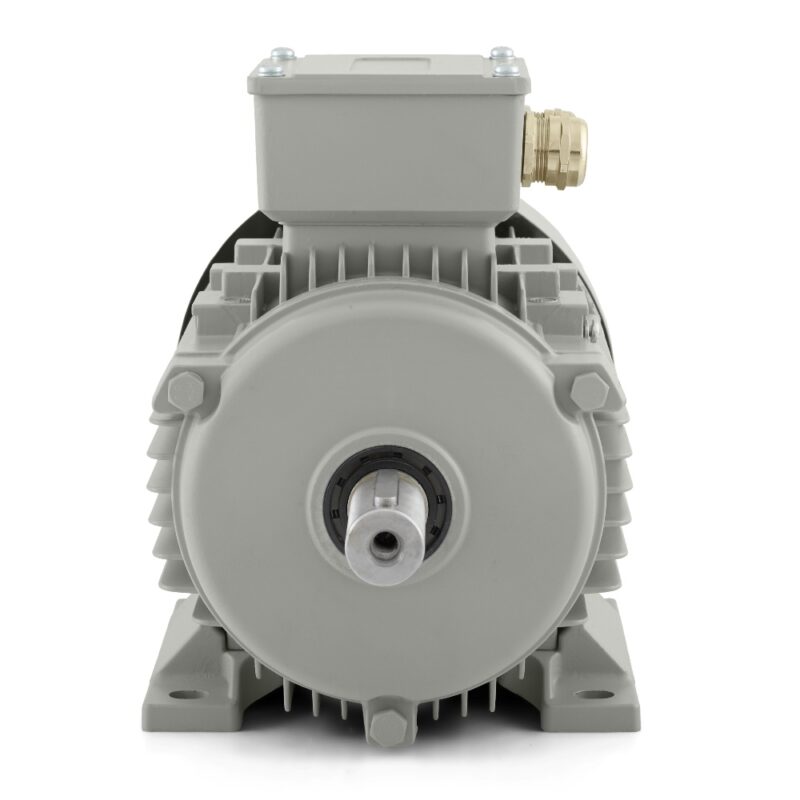

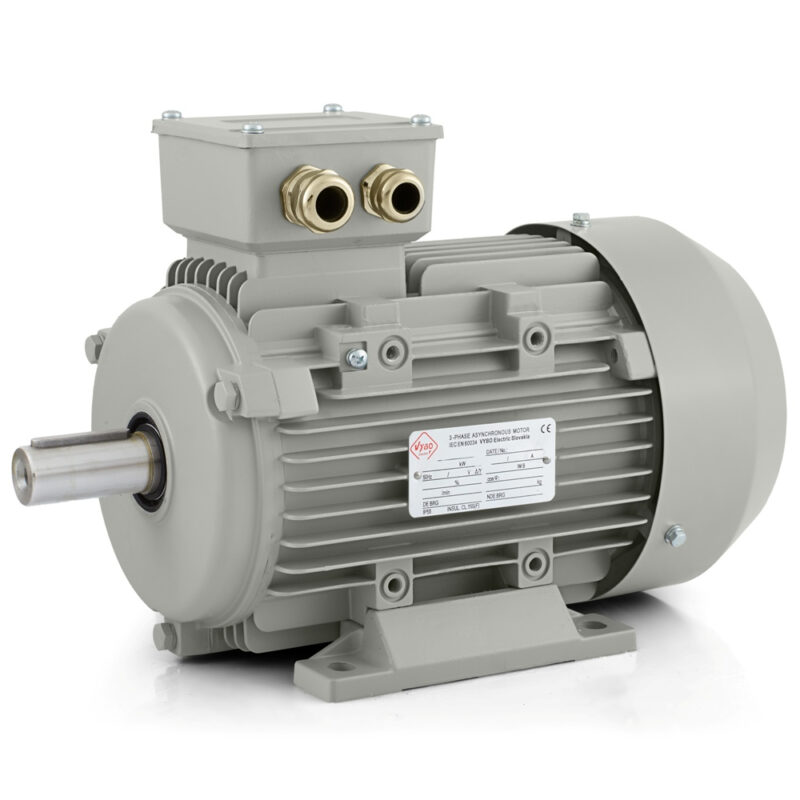

Motore elettrico 1AL-90S-4 per linee in cui l’azionamento lavora regolarmente e senza oscillazioni

Per le macchine che lavorano in un ciclo ripetuto o funzionano durante l’intero turno senza lunghe pause, sono determinanti un funzionamento prevedibile, un cablaggio semplice e una solida base meccanica. Il motore elettrico 1AL-90S-4 della serie 1AL OPTIMAL è progettato esattamente per questo tipo di impiego. È un motore elettrico asincrono trifase con una potenza di 1,1 kW, tensione nominale di 230/400 V, collegamento Delta/Y e una velocità nominale di 1390 giri/min a una frequenza di 50 Hz. La configurazione a quattro poli favorisce una trasmissione equilibrata della potenza nelle tecnologie in cui l’azionamento non deve comportarsi in modo irregolare, né durante l’avviamento né durante un funzionamento prolungato.

Questo modello è adatto a trasportatori, apparecchiature di imballaggio, linee di riempimento, unità di miscelazione, moduli di ventilazione, gruppi di pompaggio, tecnologie di etichettatura, meccanismi di dosaggio, postazioni di smistamento, sistemi di alimentazione, macchine di chiusura e celle produttive automatizzate. In queste applicazioni è importante che il motore possa essere facilmente integrato nel processo di lavoro, gestisca un ciclo regolare e non richieda uno spazio di installazione inutilmente grande.

Cosa offre in un reale ciclo di lavoro

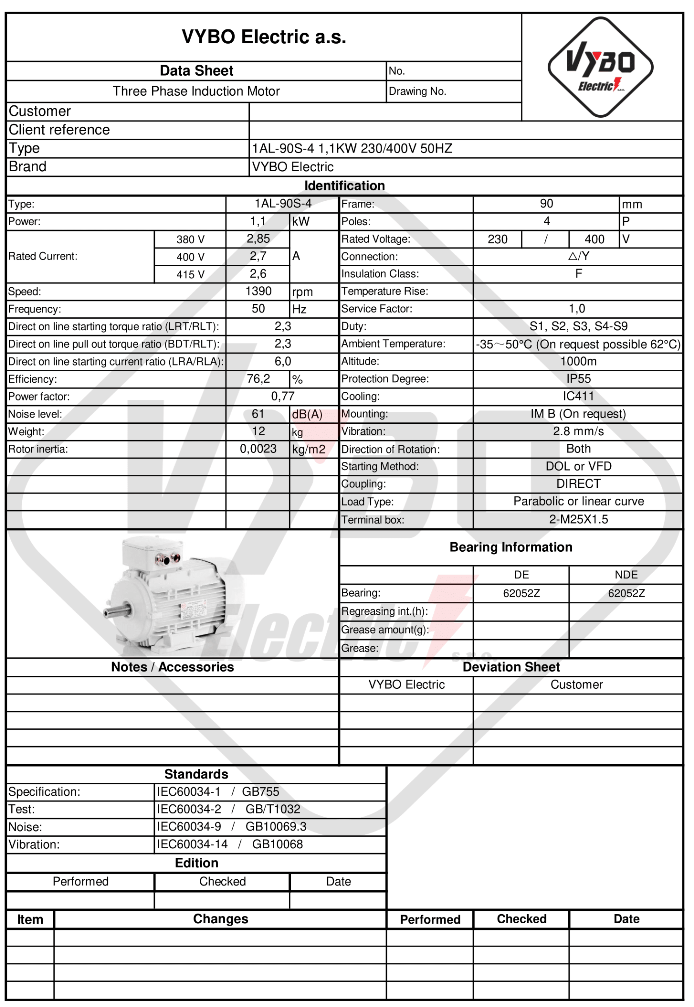

Il livello di potenza di 1,1 kW è adatto dove l’azionamento trasferisce già un carico di lavoro stabile, ma ci si aspetta ancora una soluzione compatta senza peso e dimensioni eccessivi. La corrente nominale è di 4,7 A a 230 V e 2,7 A a 400 V, in linea con la normale integrazione nei sistemi industriali. Un rendimento del 76,2 % e un fattore di potenza di 0,77 forniscono a questo motore una base adatta per il funzionamento regolare in macchine che vengono avviate ripetutamente o lavorano per lunghi periodi senza arresto.

Tre valori sono importanti durante l’avviamento: rapporto di coppia di spunto 2,3, rapporto di coppia massima 2,3 e rapporto di corrente di spunto 6. Durante il funzionamento, ciò è utile dove ci si aspetta che l’azionamento parta con sicurezza, si innesti in modo prevedibile e si comporti stabilmente durante avviamenti ripetuti. Un tipo di carico con caratteristica di carico parabolica o lineare amplia il campo di impiego nei sistemi di trasporto, con fluidi in movimento e nei meccanismi la cui resistenza varia in base alla fase del movimento di lavoro. È importante anche il momento d’inerzia del rotore di 0,0023 kg·m², che favorisce una buona risposta in apparecchiature con una fase di lavoro regolare, dosaggio o spostamenti brevi.

Contesto di installazione e soluzione degli ingombri

La grandezza 90 mm, cioè un’altezza d’asse di 90 mm, è adatta a macchine in cui l’azionamento trasferisce già un carico più significativo, ma il progetto richiede comunque dimensioni razionali. Durante l’installazione è importante anche l’elevata compatibilità della serie 1AL OPTIMAL, che favorisce una rapida messa in servizio e una semplice integrazione in diversi tipi di apparecchiature. Su questa piattaforma sono disponibili le versioni IM B3, IM B35, IM B5, IM B14, IM B34, offrendo maggiore libertà di montaggio sia in tecnologie nuove sia in impianti sottoposti a manutenzione.

Anche la progettazione meccanica del motore ha un significato pratico. L’equilibratura con mezza chiavetta è adatta durante il montaggio di pulegge, giunti e altri elementi di trasmissione della potenza. Il motore può ruotare in entrambe le direzioni, quindi può essere inserito anche in meccanismi reversibili, alimentazioni bidirezionali e unità in cui la direzione cambia secondo la fase del processo. Per il collegamento elettrico sono predisposti 2 pressacavi M25X1.5. Durante assistenza e logistica sono utili anche le dimensioni dell’imballo di 355 × 210 × 270 mm e il peso imballato di 12 kg, che facilitano la movimentazione durante stoccaggio, trasporto e sostituzione del motore.

Supporto meccanico senza compromessi inutili

Sui lati DE e NDE sono montati cuscinetti 6205-2Z. La lubrificazione è garantita da grasso al litio n. 2 nella relativa classe di temperatura. Questo supporto favorisce un funzionamento regolare nell’uso quotidiano e crea una base affidabile per il collegamento meccanico con le altre parti della tecnologia. Una velocità di vibrazione di 2,8 mm/s in classe A aiuta a mantenere un funzionamento tranquillo della macchina e a ridurre la trasmissione di oscillazioni indesiderate alla struttura. Il livello di rumorosità di 61 dB(A) è favorevole in un ambiente produttivo dove più apparecchiature operano affiancate e viene monitorata anche la qualità di funzionamento.

Condizioni operative per cui il motore è predisposto

In un ambiente industriale, la sola potenza non basta. Contano anche la resistenza alla polvere, al calore e alle sollecitazioni quotidiane. Il motore elettrico 1AL-90S-4 dispone del grado di protezione IP55, che aiuta a proteggere le parti interne da polvere e spruzzi d’acqua. Questo è importante nei reparti di imballaggio, nella movimentazione dei materiali, nei nodi di trasporto e nelle tecnologie in cui l’apparecchiatura viene pulita regolarmente. Il raffreddamento IC411 favorisce un regime termico stabile e il telaio della serie è progettato per un’efficiente dissipazione del calore.

Il motore utilizza classe di isolamento F e sovratemperatura B. È destinato a temperature ambiente fino a +65 °C e a un’altitudine fino a 1000 m. Il fattore di servizio 1,0 insieme ai regimi S1, S2, S3, S4-S9 consente l’impiego sia in servizio continuo sia in processi intermittenti. Per il controllo, il motore è adatto a DOL, supporta un inverter di frequenza e un soft starter, quindi può essere adattato sia a esigenze di avviamento semplici sia a requisiti più sensibili. Dove l’azionamento deve lavorare regolarmente, senza integrazioni complesse e con solida sicurezza operativa, il 1AL-90S-4 è una scelta precisa all’interno della collaudata serie 1AL OPTIMAL.
