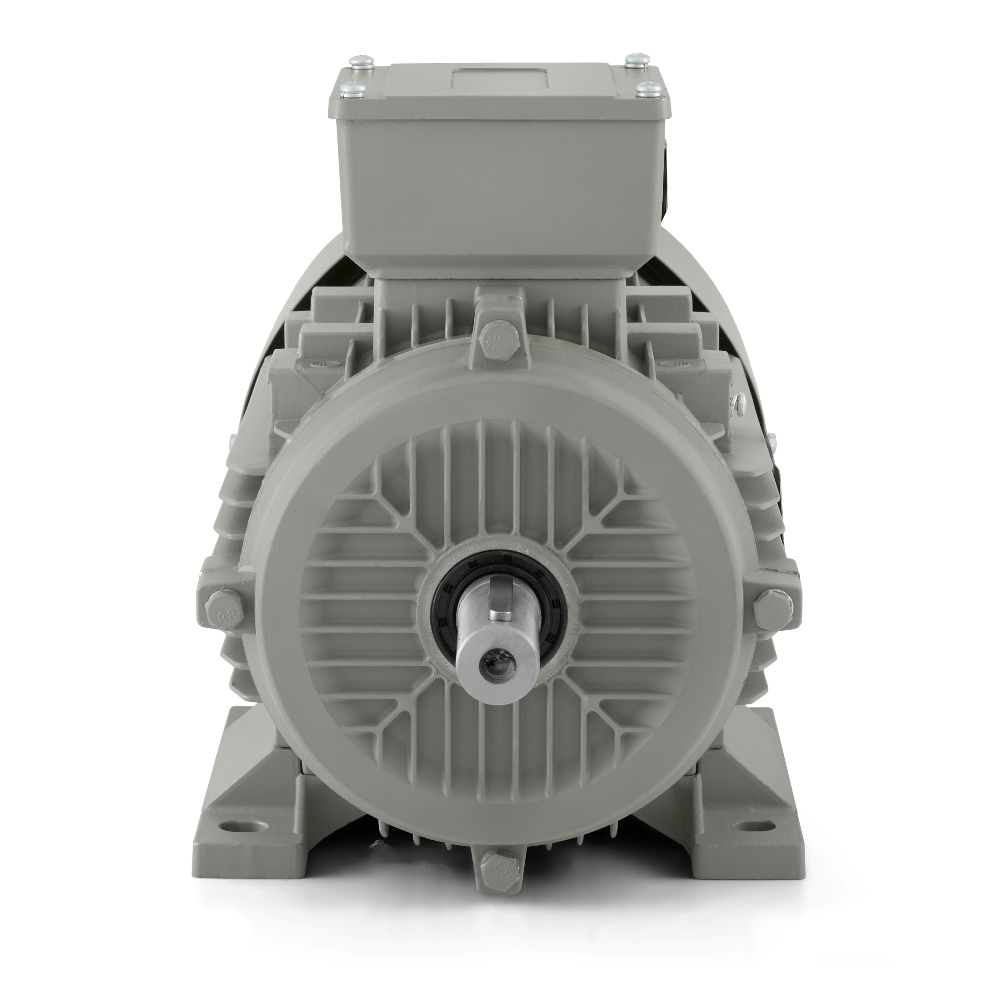

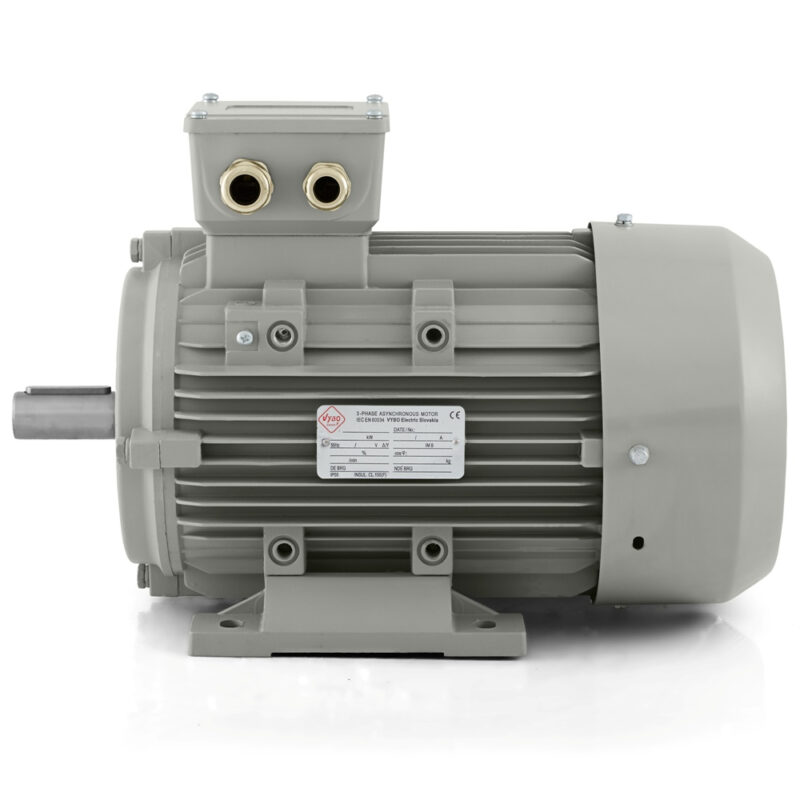

Motore elettrico 1,5 kW, 920 giri/min, 400 V, 1AL-100L-6

Motore elettrico 1AL-100L-6 per tecnologie in cui contano funzionamento regolare e installazione sicura

Il motore elettrico 1AL-100L-6 di VYBO Electric è un motore trifase a 6 poli da 1,5 kW, progettato per apparecchiature che richiedono una trasmissione uniforme della potenza e un ritmo operativo regolare. La velocità nominale di 920 giri/min a 50 Hz rende questo modello ideale per applicazioni in cui si apprezza una marcia stabile senza una risposta inutilmente rapida dell’azionamento. Questo carattere è adatto a ventilatori, unità di aspirazione, pompe di circolazione, unità di miscelazione, linee di trasporto, tecnologie di filtrazione, apparecchiature di imballaggio, linee di smistamento, unità di dosaggio e vari meccanismi ausiliari nell’industria e nei sistemi tecnici degli edifici.

L’altezza d’asse di 100 mm offre al motore una base solida per un impiego versatile in macchine dove l’azionamento deve essere sufficientemente robusto ma anche ragionevolmente compatto. Proprio in questa taglia è spesso importante l’equilibrio tra sicurezza di montaggio, spazio disponibile nell’apparecchiatura e affidabilità operativa. Il 1AL-100L-6 si inserisce quindi bene nelle tecnologie che funzionano quotidianamente e in modo ripetitivo e richiedono prestazioni meccaniche stabili.

Soluzione di installazione e predisposizione al montaggio

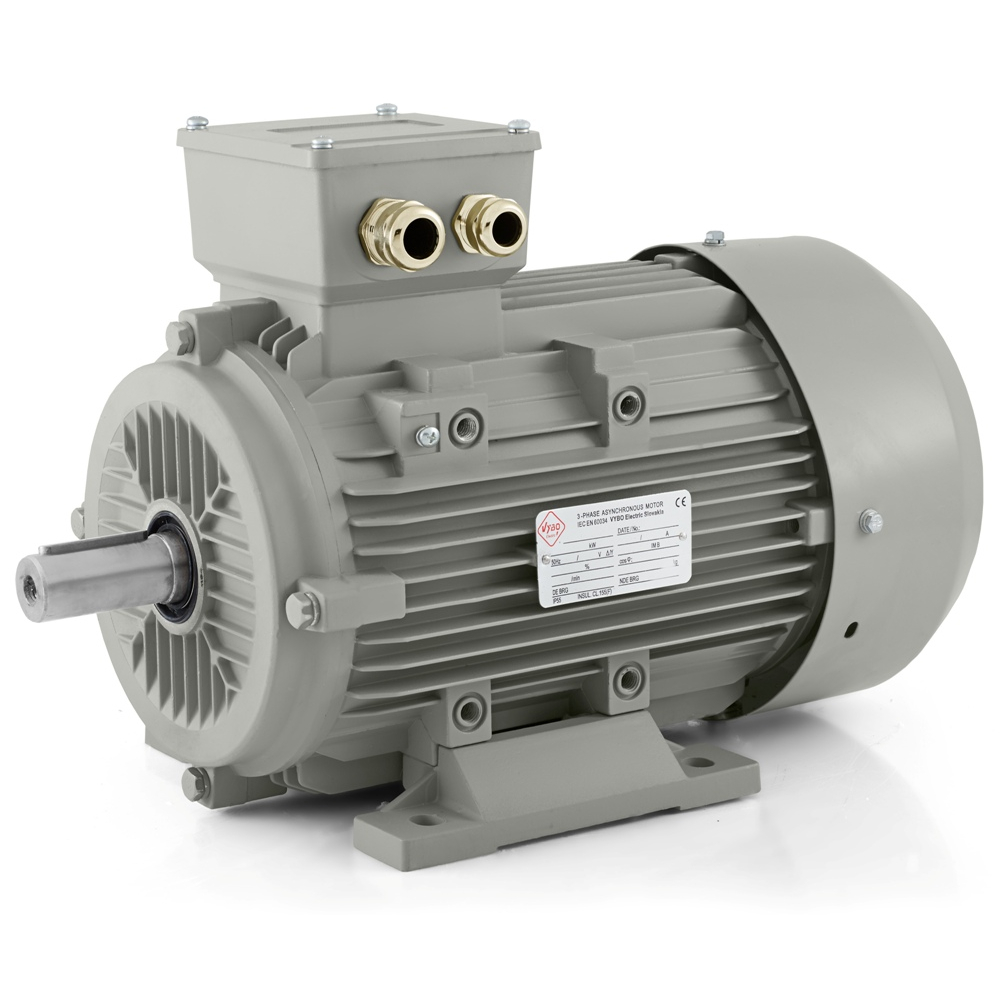

Durante l’installazione non conta soltanto la potenza, ma anche quanto naturalmente il motore si integra nella macchina. L’equilibratura con mezza chiavetta facilita il corretto collegamento a una puleggia, un giunto o un altro elemento di trasmissione. Il design comprende 2 pressacavi M25X1.5, che facilitano l’ingresso ordinato dell’alimentazione e il percorso organizzato dei cavi nell’insieme tecnologico. Il motore può ruotare in entrambe le direzioni e quindi si adatta bene alle apparecchiature in cui la disposizione finale dell’azionamento viene stabilita solo durante il montaggio o la messa in servizio.

Il peso imballato di 23 kg e le dimensioni dell’imballaggio di 405 × 230 × 295 mm sono pratici per logistica, stoccaggio e movimentazione prima del montaggio. Nelle attività di assistenza e installazione è importante che il motore possa essere messo in servizio senza complicazioni inutili. La serie 1AL OPTIMAL è progettata pensando a una rapida messa in servizio, qualità collaudata e un ottimo rapporto qualità-prezzo.

Collegamento elettrico e controllo nella pratica

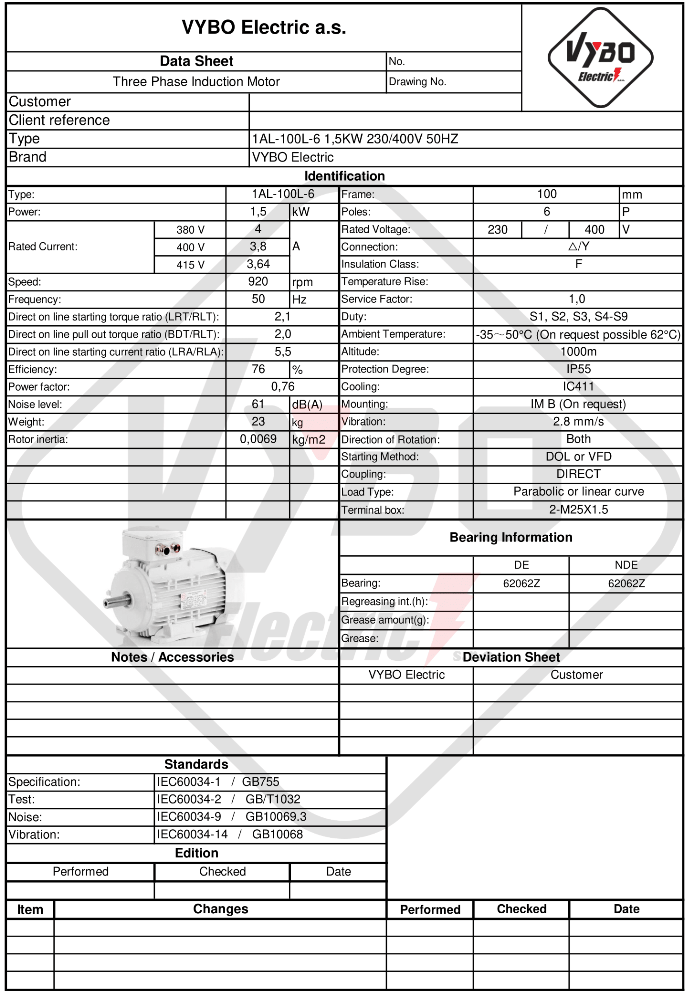

Il motore funziona con una tensione nominale di 230/400 V e collegamento △/Y. La corrente nominale è di 6,61 A a 230 V e 3,8 A a 400 V. Questi valori sono importanti nel dimensionamento dell’alimentazione, della protezione e nella scelta dei componenti adatti nel quadro di controllo. Il motore elettrico 1AL-100L-6 è adatto all’avviamento diretto DOL, al controllo con inverter e al funzionamento con soft starter. Questo estende l’impiego dagli azionamenti fissi alle tecnologie in cui è richiesto un avviamento più dolce o un migliore adattamento del funzionamento al processo specifico.

In pratica questo è importante, ad esempio, nei sistemi di ventilazione dove il fabbisogno di potenza può cambiare, nelle pompe dove si controlla la regolarità del funzionamento o nei trasportatori e nelle apparecchiature di imballaggio dove un avviamento più dolce rappresenta un vantaggio. Il modello è ugualmente adatto a miscelatori, circolazione di liquidi, unità di filtrazione, moduli di essiccazione o meccanismi ausiliari nelle linee di produzione.

Avviamento, coppia e comportamento sotto carico

Il rapporto della coppia di spunto di 2,1 aiuta il motore a superare la resistenza iniziale all’avviamento senza un’accelerazione incerta. Il rapporto della coppia massima di 2,0 favorisce un funzionamento stabile quando il carico meccanico oscilla. Il rapporto della corrente di spunto di 5,5 è importante nel dimensionamento tecnico dell’intero sistema, soprattutto dove l’azionamento viene avviato ripetutamente o fa parte di una linea di produzione compatta. La velocità nominale di 920 giri/min conferisce al modello un carattere adatto a tecnologie che privilegiano movimento uniforme, alimentazione regolare e un comportamento meccanico più dolce.

Il momento d’inerzia del rotore di 0,0069 kg·m² favorisce una risposta equilibrata durante l’avviamento e il controllo. Il motore quindi non risulta inutilmente brusco né lento. È progettato per una curva di carico parabolica o lineare e si adatta naturalmente sia alle applicazioni con resistenza stabile sia ai gruppi in cui il carico cambia in funzione del punto di lavoro. I modi S1, S2, S3 e S4-S9 consentono funzionamento continuo e intermittente a seconda della tecnologia.

Protezione, raffreddamento e stabilità meccanica

In condizioni industriali è essenziale che il motore sopporti le normali influenze operative senza limitazioni inutili. L’involucro IP55 aiuta a proteggere le parti interne da polvere e umidità di esercizio. Il raffreddamento IC411 favorisce un regime termico stabile anche sotto carico regolare. La classe di isolamento F e la classe di sovratemperatura B creano una buona base per il funzionamento a lungo termine. Il motore è previsto per una temperatura ambiente fino a +65 °C e un’altitudine fino a 1000 m.

Sui lati DE e NDE vengono utilizzati cuscinetti 6206-2Z, che favoriscono un supporto affidabile del rotore e una marcia meccanica regolare. Il grasso al litio n. 2 è adatto alle normali condizioni industriali. Una velocità di vibrazione di 2,8 mm/s in classe di vibrazione A aiuta a mantenere un comportamento operativo raffinato, particolarmente importante in macchine con montaggio meccanico più preciso o in tecnologie dove parti più sensibili seguono l’azionamento.

Azionamento affidabile per l’uso quotidiano

Il motore elettrico 1AL-100L-6 combina 1,5 kW di potenza, velocità nominale di 920 giri/min, protezione IP55 e flessibilità di collegamento e controllo. È adatto alle applicazioni che richiedono un motore stabile a 6 poli con avviamento sicuro, buona predisposizione all’installazione e comportamento operativo uniforme. Con questo modello, VYBO Electric offre un motore elettrico professionale che si integra naturalmente nelle apparecchiature industriali dove affidabilità, funzionamento regolare e sicurezza operativa a lungo termine sono prioritari.
