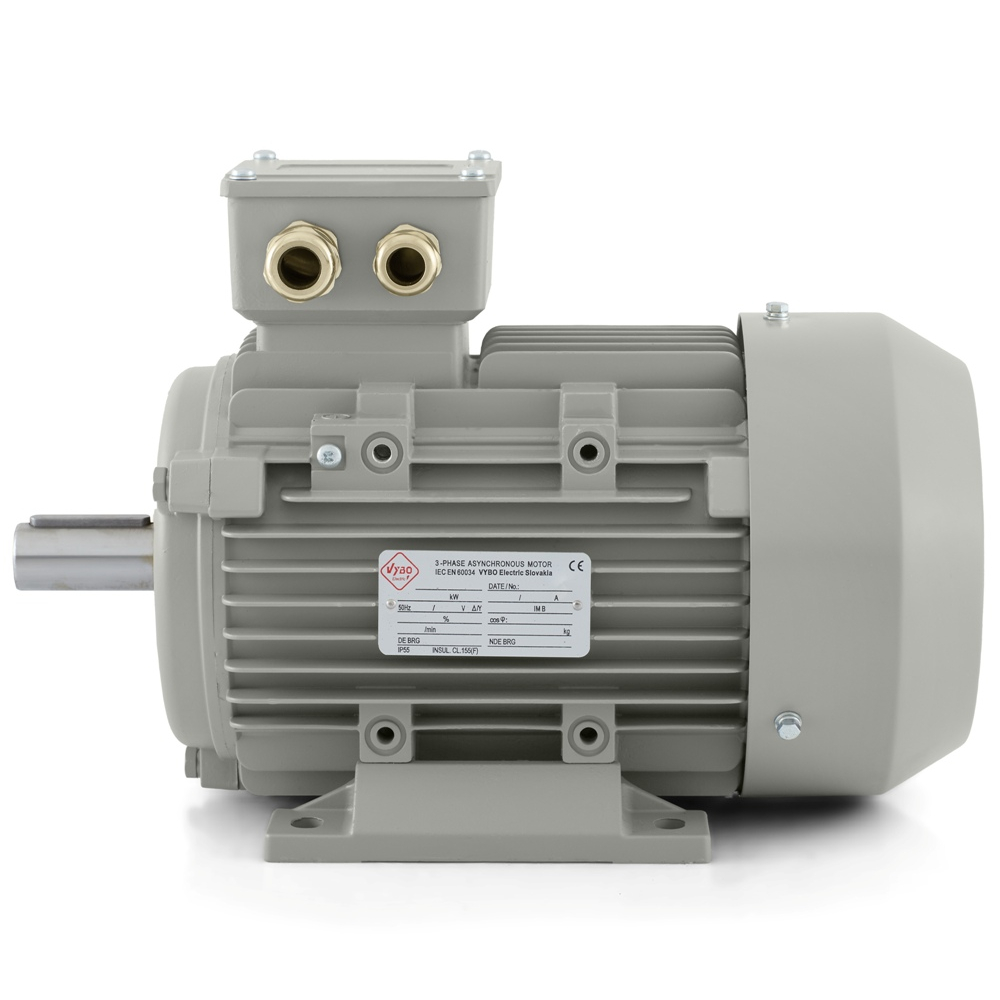

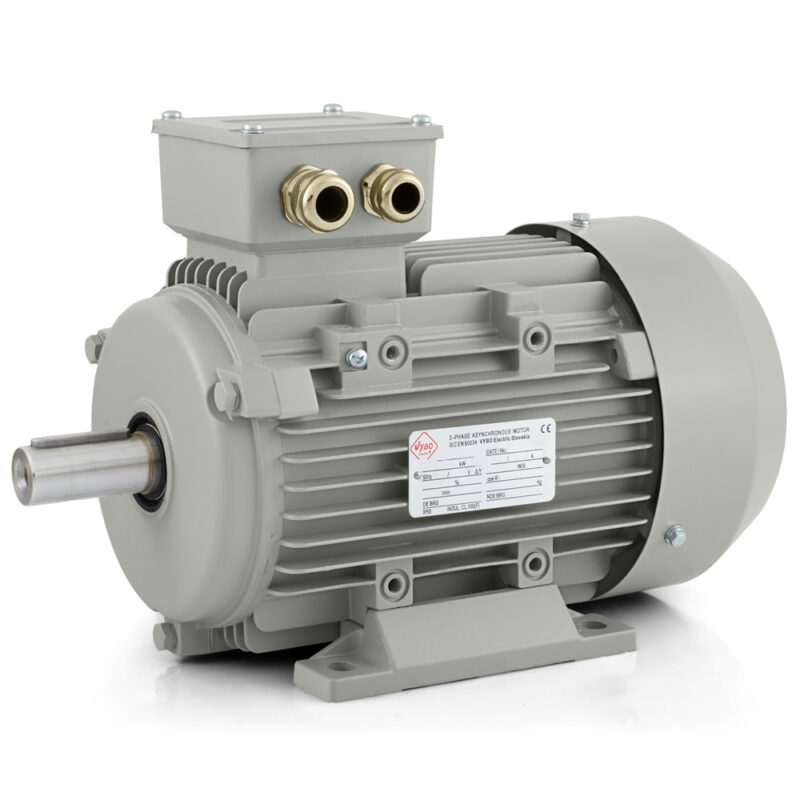

Motore elettrico 1,5 kW, 1400 giri/min, 400 V, 1AL-90L-4

Motore elettrico 1AL-90L-4 per il funzionamento affidabile di linee, pompe e sistemi di trattamento aria

Nella produzione spesso è decisivo quanto regolarmente il motore funzioni fin dal primo avviamento e quanto facilmente possa essere integrato nell’intera tecnologia. Il motore elettrico 1AL-90L-4 della serie 1AL OPTIMAL è predisposto proprio per questo tipo di utilizzo. È un motore elettrico asincrono trifase con potenza di 1,5 kW, tensione nominale di 230/400 V, collegamento Delta/Y e velocità nominale di 1400 giri/min a una frequenza di 50 Hz. La configurazione a quattro poli, insieme alla grandezza 90 mm, cioè un’altezza d’asse di 90 mm, offre una base adatta per macchine e gruppi tecnologici in cui l’azionamento deve essere compatto, stabile e pronto per un funzionamento regolare.

Questo modello trova naturalmente impiego in linee di trasporto, macchine per imballaggio, unità di riempimento, gruppi di miscelazione, moduli di ventilazione, unità di pompaggio, tecnologie di etichettatura, meccanismi di dosaggio, postazioni di selezione, sistemi di alimentazione, apparecchiature di chiusura e sistemi di automazione. In queste applicazioni è importante che il motore gestisca il ritmo continuo della linea e gli avviamenti ripetuti senza un comportamento inutilmente irregolare. Per apparecchiature in cui vengono controllati precisione del movimento, regolarità dei tempi e pulizia dell’installazione, costituisce una base di azionamento pratica e professionale.

Parametri che incidono direttamente sul funzionamento della macchina

La corrente nominale è di 6,14 A a 230 V e 3,53 A a 400 V. Nella progettazione del collegamento e nell’integrazione del motore in apparecchiature esistenti, questi sono valori importanti perché aiutano a dimensionare correttamente l’alimentazione e la protezione del motore. La velocità nominale di 1400 giri/min è adatta quando si richiede una trasmissione meccanica equilibrata senza un andamento inutilmente brusco. Nelle tecnologie di movimentazione dei materiali, miscelazione, flusso d’aria o circolazione dei liquidi, ciò fornisce una base affidabile per il lavoro quotidiano.

Il motore lavora con un rendimento del 78,5 % e un fattore di potenza di 0,78. Quando il carico si prolunga, è importante anche il comportamento all’avviamento. Un rapporto di coppia di spunto di 2,3, un rapporto di coppia massima di 2,3 e un rapporto di corrente di spunto di 6 conferiscono al motore caratteristiche adatte a macchine in cui il ciclo di lavoro si ripete regolarmente e l’azionamento deve rispondere in modo prevedibile. Il tipo di carico con caratteristica parabolica o lineare amplia inoltre l’impiego in tecnologie con resistenza al movimento variabile e in apparecchiature nelle quali l’energia viene trasferita a un ventilatore, una pompa o un alimentatore meccanico.

Vantaggi pratici nell’avviamento, nel controllo e nell’inversione

Il motore elettrico 1AL-90L-4 è adatto all’avviamento DOL, al controllo tramite inverter di frequenza e anche all’impiego con un soft starter. Questa combinazione offre libertà nella scelta del metodo di avviamento in base alla tecnologia specifica. Nelle apparecchiature più semplici può essere mantenuto l’avviamento diretto, mentre i processi più sensibili possono utilizzare un avvio più dolce o un migliore controllo della velocità. Ciò è vantaggioso nei sistemi di dosaggio, nelle applicazioni di ventilazione e nei meccanismi di alimentazione dove è richiesto un passaggio più graduale al regime operativo.

Un’altra caratteristica importante è la possibilità di rotazione in entrambe le direzioni. Questa capacità amplia l’utilizzo in gruppi reversibili, trasferimenti bidirezionali o unità in cui la direzione del movimento cambia secondo la fase del processo produttivo. Il momento d’inerzia del rotore di 0,0027 kg·m² aiuta a mantenere una buona risposta nelle applicazioni con avviamenti, arresti o brevi passi di lavoro ripetuti.

Resistenza, raffreddamento e montaggio per il funzionamento a lungo termine

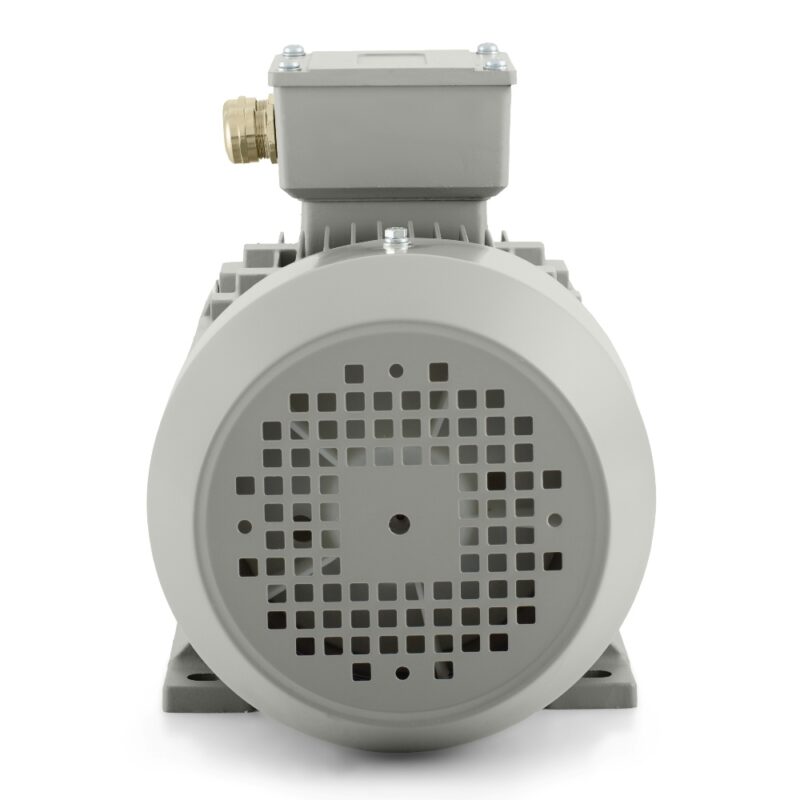

Il motore dispone di protezione IP55, che contribuisce a proteggere le parti interne da polvere e spruzzi d’acqua. In un ambiente industriale ciò è essenziale per macchine che operano nei reparti produttivi, nella lavorazione dei materiali e in tecnologie sottoposte a pulizia regolare. La stabilità termica è garantita dal raffreddamento IC411, che insieme a una carcassa progettata per una dissipazione efficiente del calore supporta un funzionamento affidabile sotto carico prolungato. Il motore utilizza classe di isolamento F e classe di sovratemperatura B, ed è quindi pronto per il servizio industriale quotidiano.

È destinato a temperature ambiente fino a +65 °C e ad altitudini fino a 1000 m. Il fattore di servizio 1,0 e i tipi di servizio S1, S2, S3, S4-S9 consentono l’impiego sia in funzionamento continuo sia in cicli intermittenti. Il livello di rumorosità di 61 dB(A) e la vibrazione di 2,8 mm/s in classe A contribuiscono a un comportamento meccanico regolare, importante nelle apparecchiature in cui più azionamenti operano affiancati e viene controllata la stabilità dell’intero gruppo.

Sui lati DE e NDE sono montati cuscinetti 6205-2Z e la lubrificazione è effettuata con grasso al litio n. 2 della relativa classe di temperatura. L’equilibratura con mezza chiavetta è importante nel montaggio di pulegge, giunti e altri elementi di trasmissione della potenza, dove conta la regolarità di funzionamento. Hanno inoltre un’utilità pratica i 2 pressacavi M25X1.5, che favoriscono un collegamento elettrico ordinato.

La serie 1AL OPTIMAL nell’uso professionale

La serie 1AL OPTIMAL è una delle gamme più vendute di VYBO Electric, con oltre 30.000 unità installate nell’industria. 1AL OPTIMAL rientra tra i motori elettrici più venduti di VYBO Electric e conta oltre 30.000 unità installate nell’industria. È una piattaforma innovativa a bassa tensione con carcassa in alluminio per applicazioni standard e gravose, con un ottimo rapporto qualità-prezzo, qualità comprovata e ampia compatibilità. Elementi come la morsettiera rinforzata, la protezione IP55 perfezionata del coperchio della morsettiera, il copriventola in acciaio e i piedini compatibili offrono ulteriore valore pratico. Per l’installazione possono essere utilizzate le versioni IM B3, IM B35, IM B5, IM B14, IM B34. Il peso imballato di 14 kg e le dimensioni dell’imballo di 380 × 210 × 270 mm facilitano inoltre stoccaggio, trasporto e movimentazione durante il servizio. Il motore elettrico 1AL-90L-4 rappresenta quindi un azionamento affidabile per impianti che richiedono una solida base tecnica, un funzionamento regolare e una facile integrazione nella produzione quotidiana.
