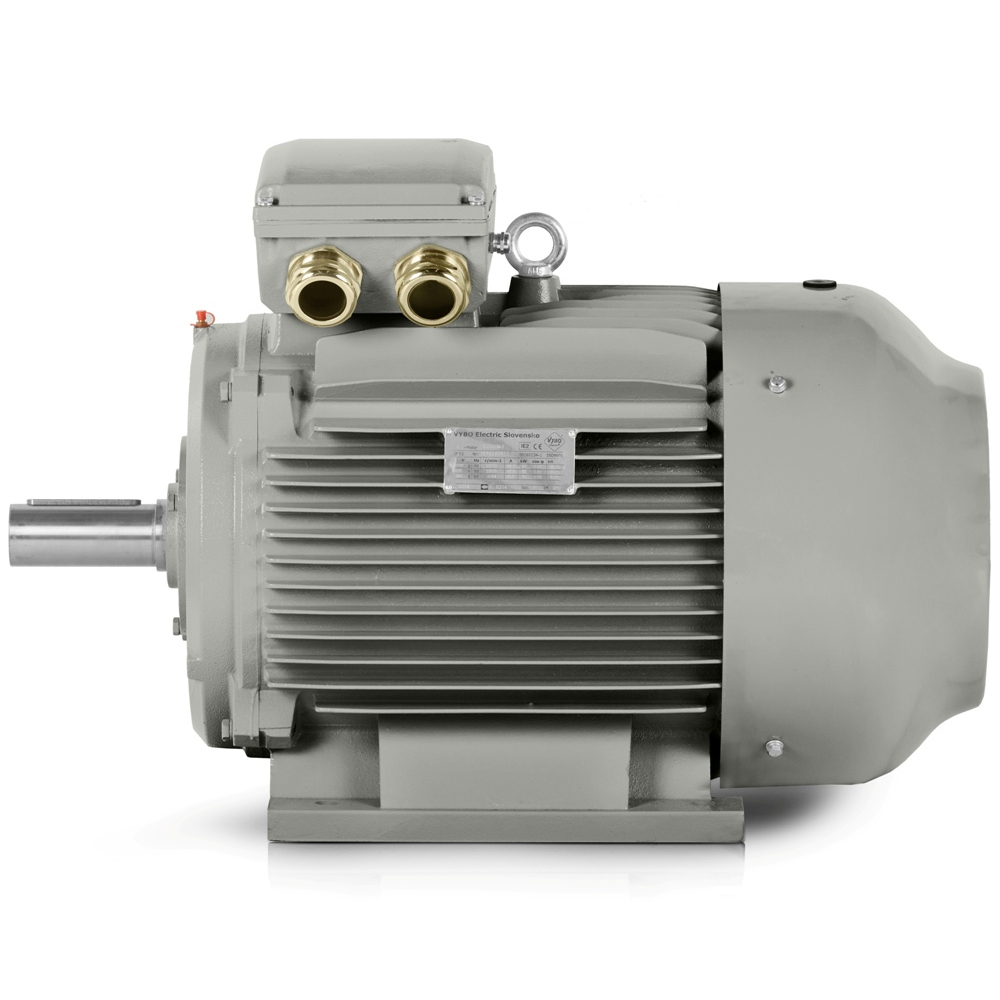

Motore elettrico 18,5 kW, 2950 giri/min, 400/690 V, 3LC-160L-2

Il motore elettrico a 2 poli 3LC-160L-2 offre un eccellente equilibrio tra prezzo di acquisto e risparmio energetico ed è progettato per il servizio quotidiano nell’industria leggera e media. La potenza di 18.5 kW e la velocità nominale di 2950 giri/min offrono una riserva per il funzionamento continuo su linee di produzione, macchine OEM e unità tecnologiche più piccole, dove sono determinanti un funzionamento stabile e costi operativi ragionevoli.

2950 giri/min per il funzionamento regolare di gruppi produttivi e di ingegneria meccanica

La velocità nominale di 2950 giri/min consente l’impiego diretto in applicazioni che richiedono accelerazione rapida e trasmissione costante della potenza. Le applicazioni tipiche comprendono pompe centrifughe, ventilatori industriali, nastri trasportatori, agitatori per serbatoi di processo, unità compressore, macchine per imballaggio, linee di taglio, macchine tessili, rulli di calibratura, apparecchiature di granulazione, unità di essiccazione, azionamenti ausiliari di macchine utensili e piccole presse eccentriche. Anche queste applicazioni traggono vantaggio da un motore elettrico trifase che mantiene condizioni operative stabili sotto carichi ripetuti.

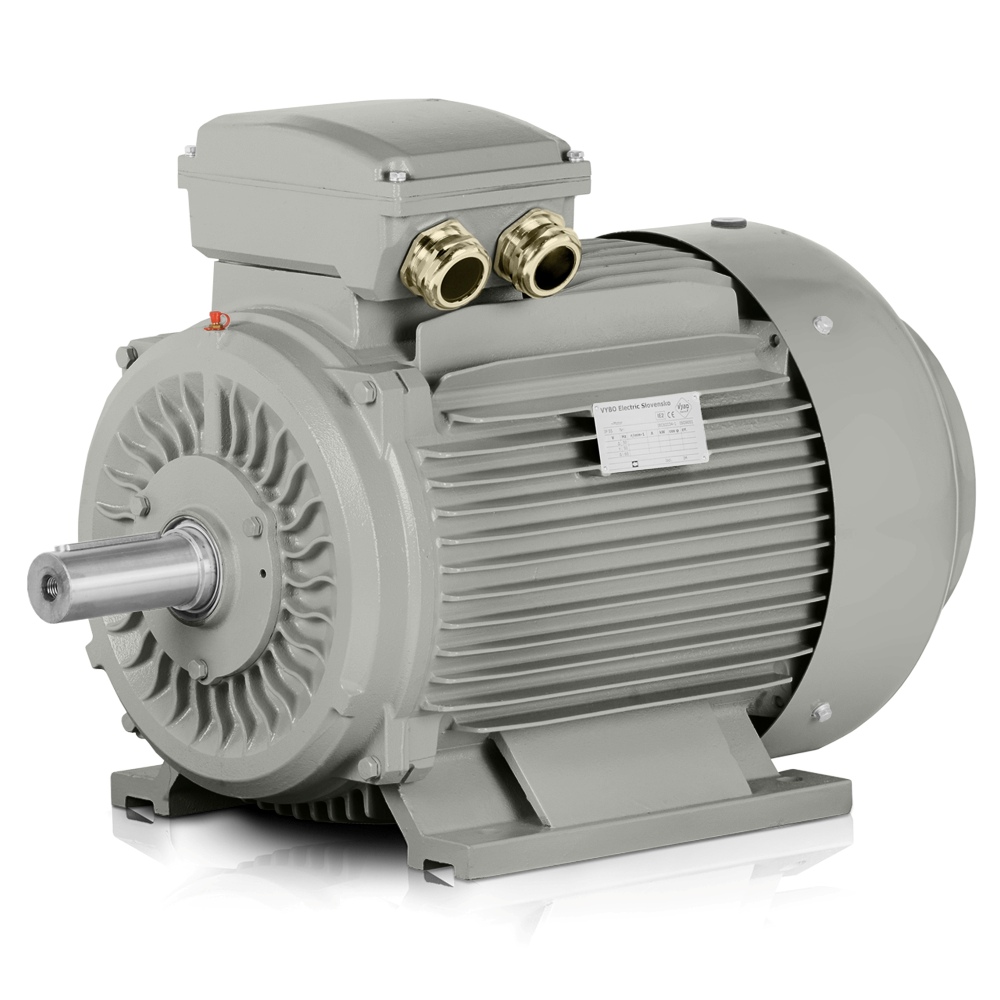

Robusta carcassa in ghisa per installazioni impegnative e stabilità a lungo termine

La robusta carcassa in ghisa aumenta la rigidità strutturale e aiuta a limitare le vibrazioni sotto carico. Gli scudi dei cuscinetti rinforzati in ghisa e i piedi rinforzati in ghisa migliorano la solidità del fissaggio al telaio della macchina, un aspetto importante durante avviamenti frequenti, funzionamento intermittente e nelle macchine in cui gli urti del meccanismo di lavoro vengono trasmessi all’azionamento.

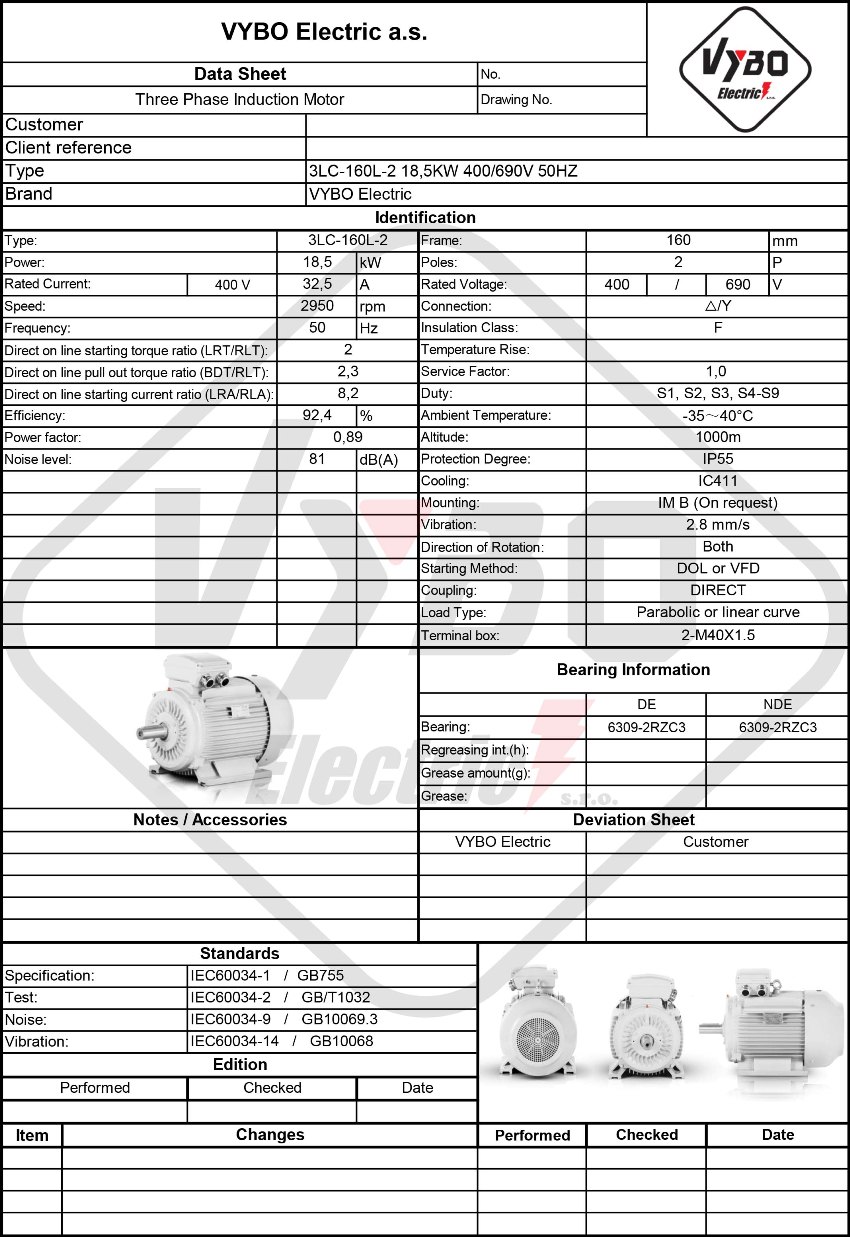

Per integratori e costruttori di apparecchiature è importante anche la ripetibilità dell’installazione. I pressacavi 2-M40X1.5 semplificano il passaggio dei cavi nei quadri elettrici e nei gruppi compatti, mentre il cuscinetto DE 6309-2RZC3 e il cuscinetto NDE 6309-2RZC3 favoriscono una maggiore continuità di servizio se sottoposti a corretta manutenzione. Il momento d’inerzia del rotore di 0.072 kg/m² aiuta nella progettazione delle condizioni di avviamento dell’azionamento.

Motore elettrico IE3 per un minore consumo energetico nel normale funzionamento

Il motore elettrico IE3 utilizza la classe di efficienza IE3 – Efficienza molto elevata, che nella pratica migliora l’efficienza energetica durante il funzionamento continuo. Un rendimento del 92.4% e un fattore di potenza di 0.89 forniscono ai progettisti valori affidabili per il dimensionamento dell’azionamento, in particolare dove vengono monitorati il carico di rete a lungo termine e i costi operativi. Una corrente nominale di 32.5 A a △ 400V e di 18.84 A a Y 690V consente una semplice integrazione nei sistemi elettrici industriali standard.

Questo motore elettrico IE3 viene utilizzato in tecnologie dove sono richieste prestazioni affidabili sia nelle macchine di serie sia nei singoli gruppi. Migliaia di installazioni industriali dimostrano che questo progetto offre buone prestazioni in cicli operativi che cambiano ripetutamente, nei quali sono importanti un accoppiamento meccanico stabile e un consumo elettrico ragionevole.

Caratteristiche di avviamento e coppia massima per la progettazione dell’azionamento

Un rapporto di coppia di avviamento pari a 2 e un rapporto di coppia massima pari a 2.3 facilitano la previsione del comportamento dell’azionamento durante l’avviamento e le variazioni di carico. Un rapporto di corrente di avviamento di 8.2 consente una progettazione più precisa delle protezioni e la scelta dei componenti di avviamento nei gruppi in cui il motore elettrico viene avviato ripetutamente durante un turno di produzione. Il livello di rumore di 81 dB(A) è importante quando si posiziona il motore in capannoni in cui viene valutato l’ambiente di lavoro dell’operatore.

Dimensioni dell’imballaggio di 822*407*566 mm e un peso dell’imballaggio di 156 kg agevolano logistica, stoccaggio e movimentazione nel luogo di installazione. Se occorre un motore per una specifica applicazione produttiva, scegliere una soluzione che combini costruzione robusta, efficienza energetica e parametri adatti alla normale pratica industriale.

Adattamento preciso per macchine OEM e unità tecnologiche più piccole

Con una grandezza IEC di 160 mm, il 3LC-160L-2 è adatto alle macchine OEM in cui sono importanti intercambiabilità, disponibilità dell’assistenza e compatibilità con telai di azionamento standard. Dal punto di vista del progettista, è un motore che si integra naturalmente in apparecchiature di pompaggio, trasportatori, apparecchiature di miscelazione, linee di imballaggio, sistemi di taglio e gruppi di lavorazione senza richiedere modifiche non standard al progetto della macchina.
