Motore elettrico 2,2 kW, 1420 giri/min, 400 V, 1AL-100L1-4

Quando un’unità produttiva ha bisogno di un azionamento stabile senza compromessi inutili

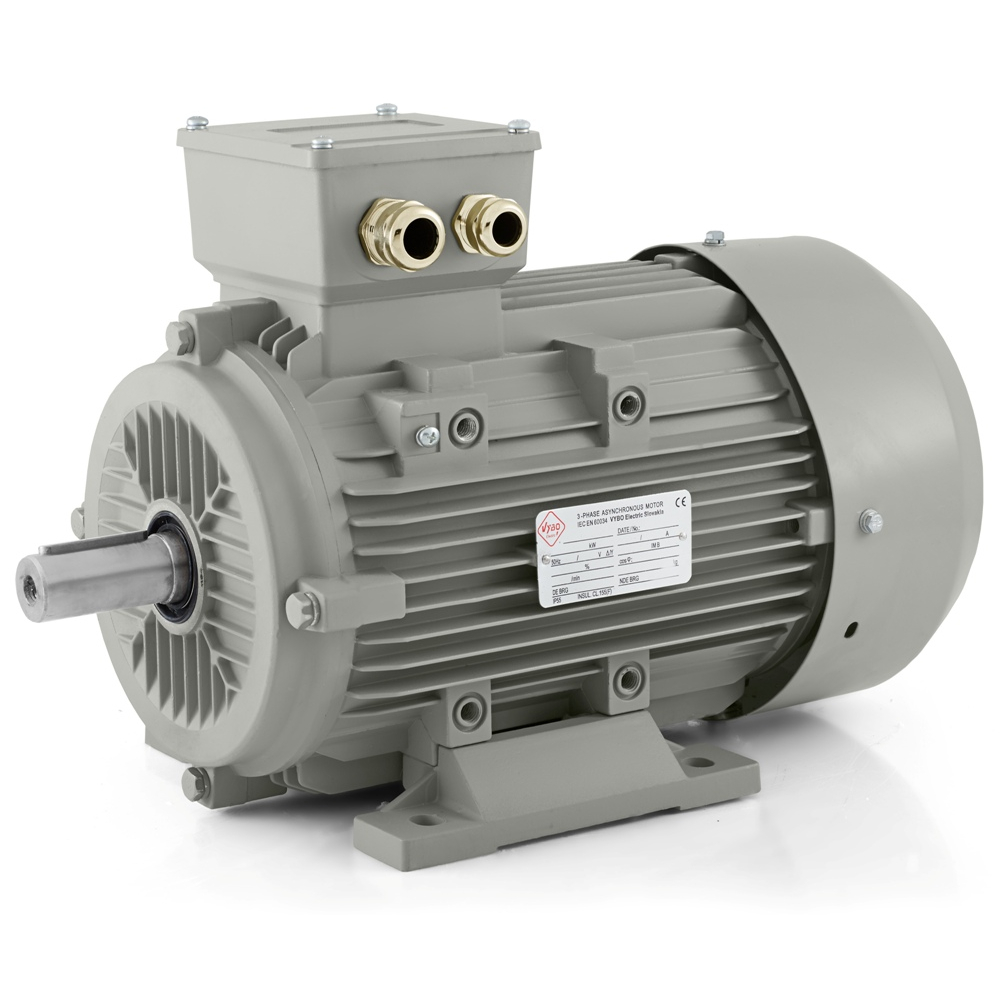

Nelle tecnologie in cui il materiale viene trasportato in modo regolare, dosato a intervalli costanti o miscelato continuamente, l’azionamento non può più essere un semplice accessorio del gruppo. Deve funzionare in modo affidabile, sopportare carichi prolungati e allo stesso tempo integrarsi senza problemi nel progetto della macchina. Il motore elettrico 1AL-100L1-4 della serie 1AL OPTIMAL è un motore asincrono trifase con potenza di 2,2 kW, tensione nominale di 230/400 V, collegamento Delta/Y e velocità nominale di 1420 giri/min a una frequenza di 50 Hz. È realizzato in versione 4 poli e la sua grandezza 100 mm, cioè un’altezza d’asse di 100 mm, costituisce una base solida per macchine in cui l’azionamento sostiene già un carico di lavoro regolare pur mantenendo dimensioni di installazione ragionevolmente compatte.

Questo modello trova naturale applicazione in linee di trasporto, linee di imballaggio e riempimento, unità di dosaggio, gruppi di miscelazione, sistemi di ventilazione, moduli di pompaggio, postazioni di selezione, meccanismi di alimentazione, apparecchiature di movimentazione, tecnologie di chiusura, linee di riciclaggio e diverse unità produttive automatizzate. In queste applicazioni è importante che il motore mantenga un funzionamento stabile, segua il ciclo regolare dell’impianto e non introduca disturbi inutili nel sistema meccanico.

Un livello di potenza che svolge già un ruolo concreto nella macchina

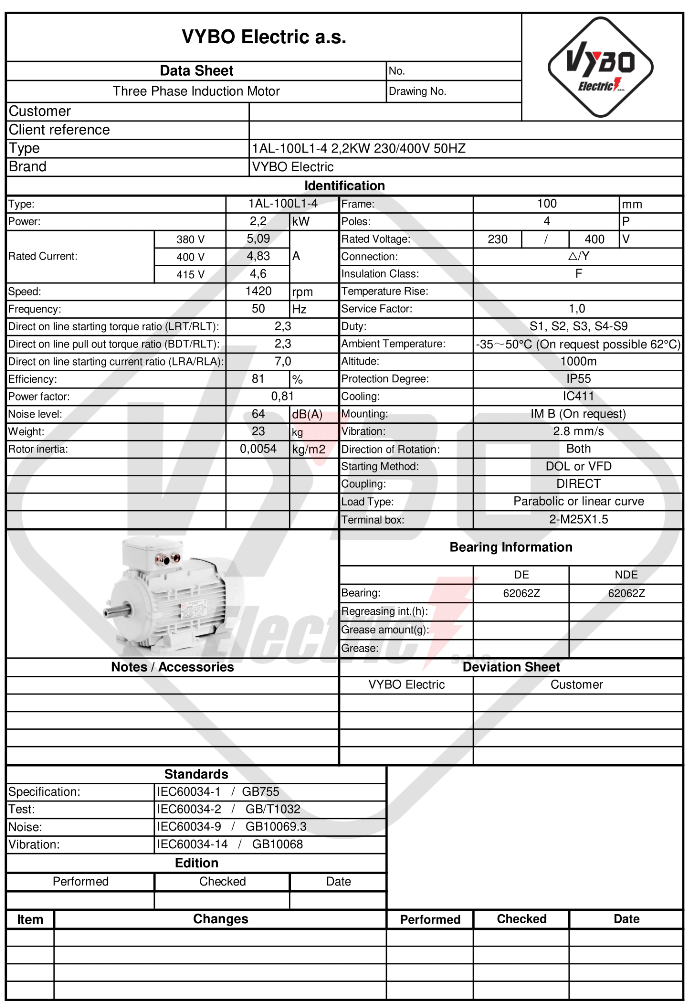

2,2 kW è il livello di potenza in cui il motore diventa comunemente un componente di azionamento a tutti gli effetti dell’unità tecnologica. La corrente nominale è di 8,40 A a 230 V e 4,83 A a 400 V, fornendo una base chiara per la corretta integrazione elettrica in un sistema industriale. Un rendimento dell’81 % e un fattore di potenza di 0,81 favoriscono un funzionamento equilibrato nelle macchine che lavorano regolarmente durante tutto il turno o vengono inserite ripetutamente nel ciclo produttivo. La velocità nominale di 1420 giri/min è adatta dove è richiesta una trasmissione meccanica affidabile senza un comportamento eccessivamente aggressivo.

All’avviamento, il motore presenta un rapporto di coppia di spunto di 2,3, un rapporto di coppia massima di 2,3 e un rapporto di corrente di spunto di 7. In esercizio ciò rappresenta una base solida per tecnologie in cui l’azionamento viene avviato ripetutamente, trasmette un carico regolare e deve rispondere in modo prevedibile. Il tipo di carico con caratteristica parabolica o lineare estende l’utilizzo con ventilatori, pompe e meccanismi in cui la resistenza cambia in base alla fase del processo di lavoro. Il momento d’inerzia del rotore di 0,0054 kg·m² favorisce inoltre una risposta equilibrata nelle linee che lavorano a lotti, nei trasferimenti brevi o nei passi di lavoro ripetuti.

Nell’esercizio industriale conta la resistenza, non la teoria

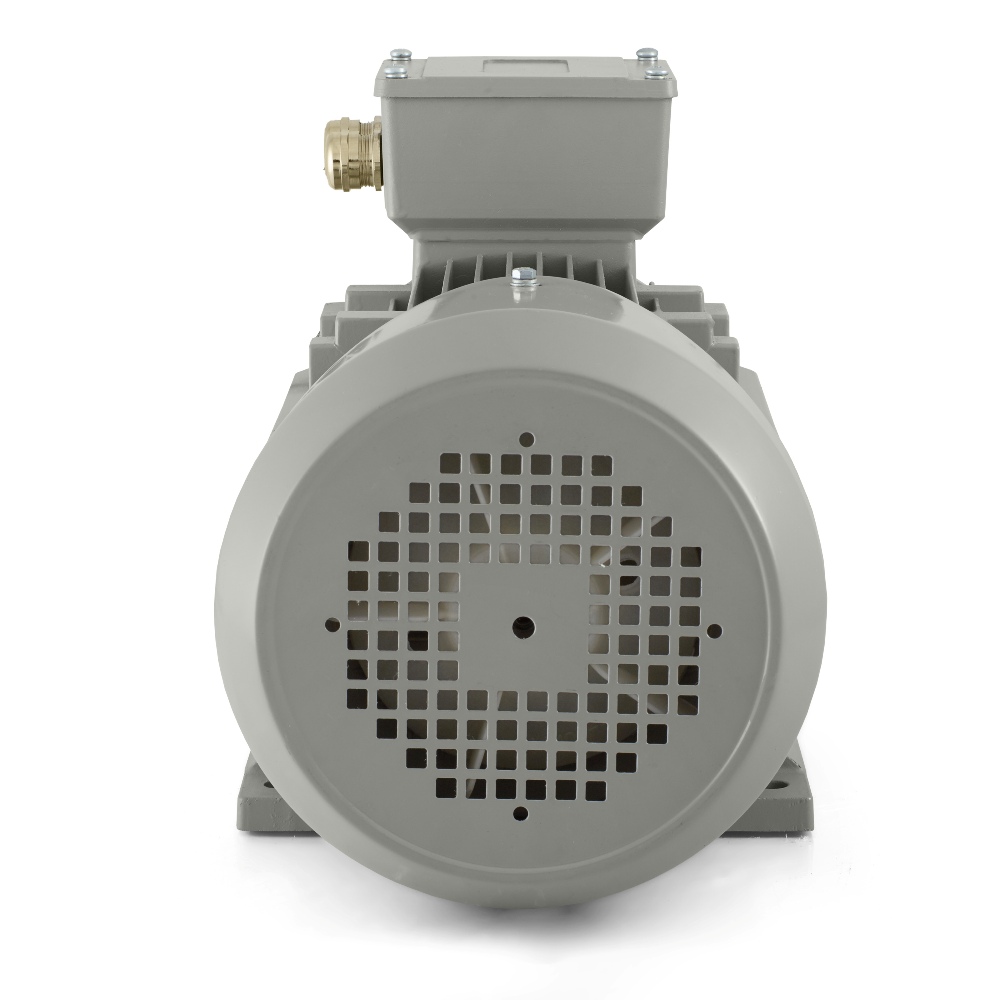

Nei reparti produttivi, nella movimentazione dei materiali o nei locali tecnici, il motore è spesso esposto a polvere, temperature più elevate e carichi di lunga durata. Il motore elettrico 1AL-100L1-4 dispone di protezione IP55, che aiuta a proteggere le parti interne da polvere e spruzzi d’acqua. Nelle tecnologie di imballaggio, nei gruppi di pompaggio, nei trasportatori o nei moduli di trattamento aria, questo è un elemento importante per un funzionamento affidabile. Condizioni termiche stabili sono mantenute dal raffreddamento IC411, che supporta un esercizio affidabile anche sotto carico prolungato.

Il motore utilizza classe di isolamento F e classe di sovratemperatura B. È destinato a temperature ambiente fino a +65 °C e ad altitudini fino a 1000 m. Il fattore di servizio 1,0, insieme ai modi di servizio S1, S2, S3, S4-S9, consente l’uso sia in funzionamento continuo sia in processi intermittenti. Ciò è particolarmente importante negli impianti in cui una macchina si avvia più volte all’ora e un’altra lavora per lunghi periodi senza interruzione. Un livello di rumorosità di 64 dB(A) e una vibrazione di 2,8 mm/s in classe A favoriscono un comportamento meccanico tranquillo e contribuiscono a mantenere la stabilità dell’intero gruppo.

Affidabilità meccanica durante installazione ed esercizio

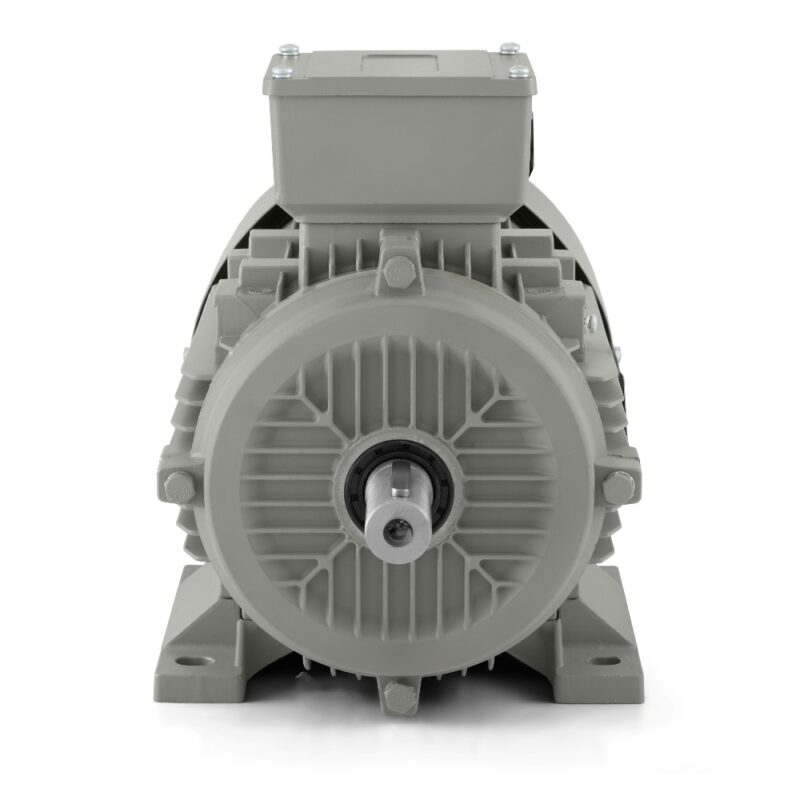

Sia sul lato DE sia sul lato NDE sono montati cuscinetti 6206-2Z. La lubrificazione è effettuata con grasso al litio n. 2 della classe di temperatura appropriata. L’equilibratura con mezza chiavetta è importante nel montaggio di pulegge, giunti e altri elementi di trasmissione, dove contano la regolarità di funzionamento e l’affidabilità del collegamento meccanico. Il motore può ruotare in entrambe le direzioni, facilitandone l’uso in meccanismi reversibili, sistemi di alimentazione bidirezionali e unità tecnologiche in cui la direzione cambia in base alla fase del processo.

Il motore è adatto all’avviamento DOL, al controllo tramite inverter di frequenza e all’impiego con un soft starter. Questa combinazione offre libertà nella progettazione dell’azionamento, sia che si tratti di un semplice avviamento diretto sia di una salita più dolce e di un migliore adattamento del regime operativo all’apparecchiatura specifica. Per il collegamento elettrico sono predisposti 2 pressacavi M25X1.5. Le dimensioni dell’imballo di 405 × 230 × 295 mm e il peso imballato di 23 kg facilitano inoltre stoccaggio, trasporto e movimentazione durante il servizio.

1AL OPTIMAL come soluzione comprovata nell’industria

La serie 1AL OPTIMAL è una delle gamme più vendute di VYBO Electric, con oltre 30.000 unità installate nell’industria. La serie 1AL OPTIMAL rientra tra i motori elettrici più venduti di VYBO Electric e conta oltre 30.000 unità installate nell’industria. Si tratta di motori elettrici a bassa tensione con carcassa in alluminio per applicazioni standard e gravose, con un ottimo rapporto qualità-prezzo e affidabilità comprovata. Nell’uso quotidiano apportano valore pratico anche una morsettiera rinforzata, una protezione IP55 perfezionata della morsettiera, un copriventola in acciaio e piedini compatibili. Per l’installazione possono essere utilizzate le versioni IM B3, IM B35, IM B5, IM B14, IM B34. Il motore elettrico 1AL-100L1-4 rappresenta quindi un azionamento affidabile per impianti che richiedono 2,2 kW di potenza, una grandezza di 100 mm e una base tecnica stabile per il lavoro industriale quotidiano.
