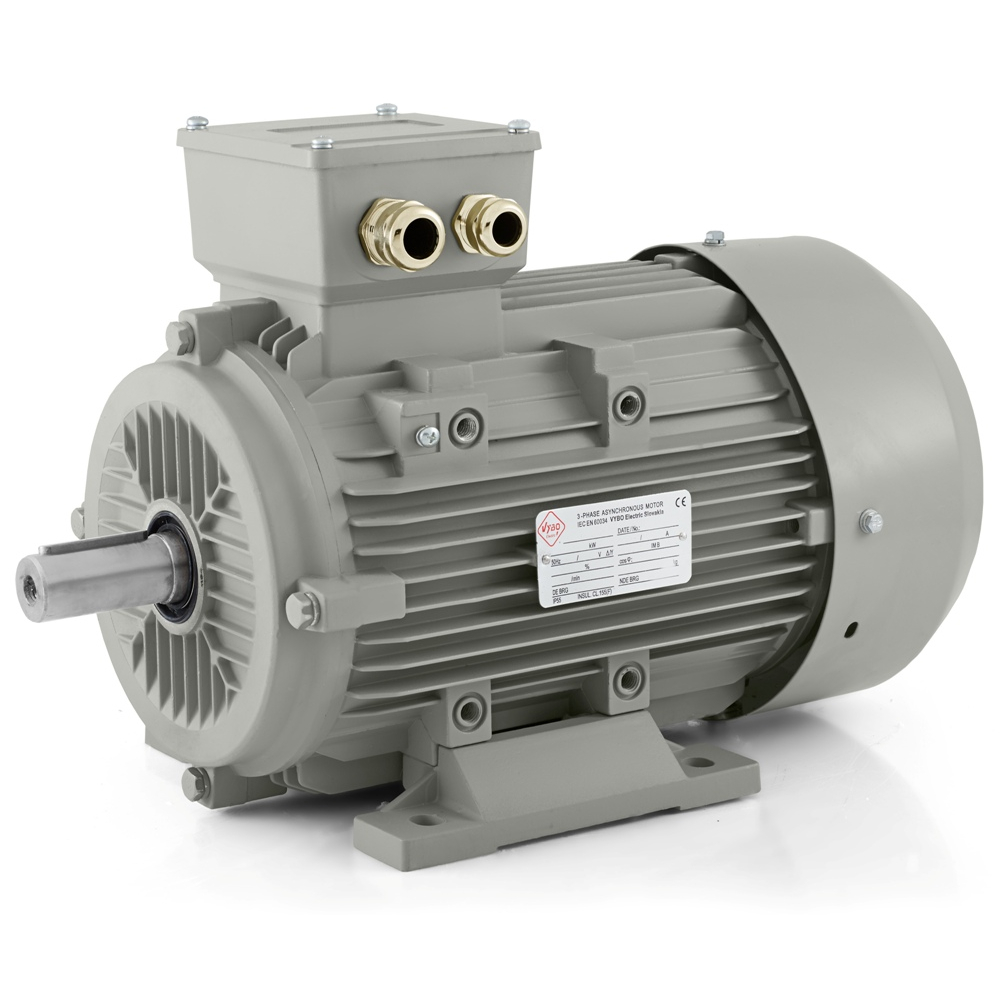

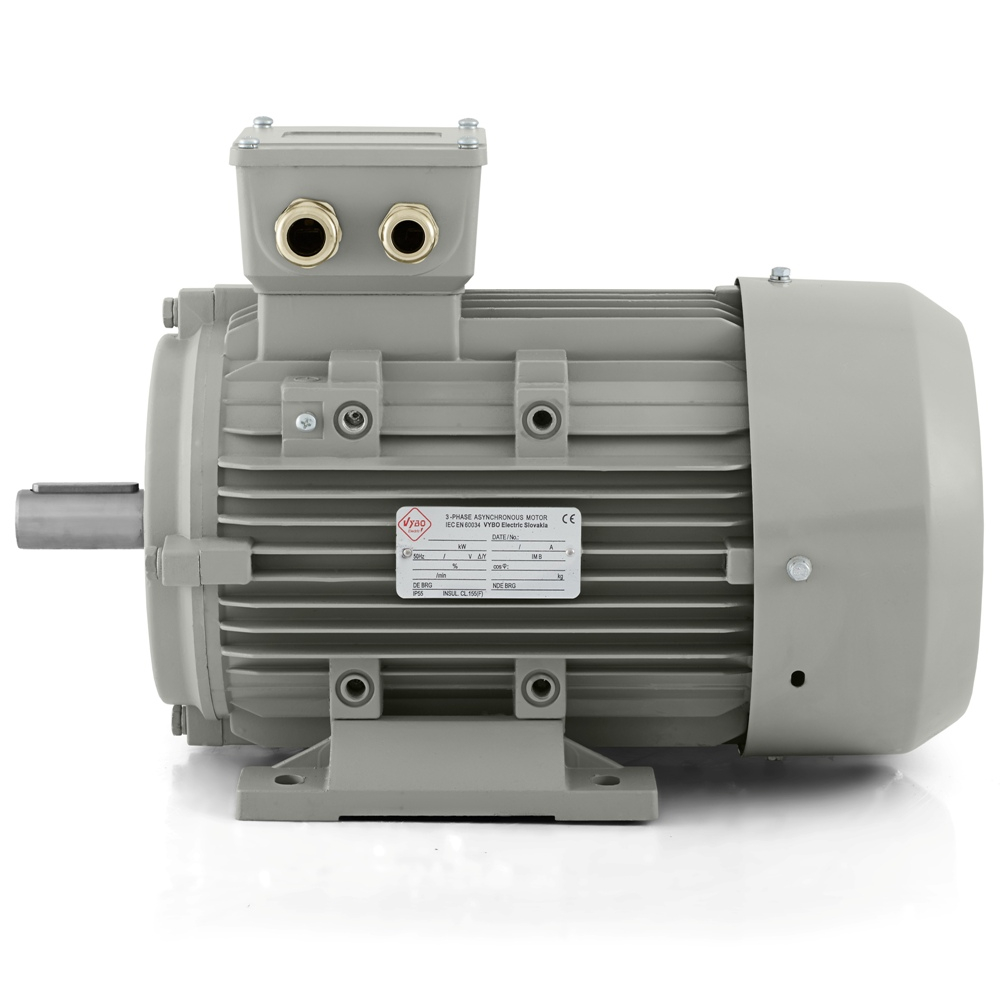

Motore elettrico 2,2 kW, 935 giri/min, 400 V, 1AL-112M-6

Motore elettrico 1AL-112M-6 per prestazioni stabili nel funzionamento a 6 poli

Motore elettrico 1AL-112M-6 di VYBO Electric è progettato per tecnologie che richiedono un azionamento trifase affidabile, con un ritmo di lavoro più tranquillo, una solida base meccanica e un buon comportamento sotto carico regolare. La potenza di 2,2 kW e la velocità nominale di 935 giri/min a una frequenza di 50 Hz determinano un carattere operativo adatto ad apparecchiature in cui sono importanti un funzionamento fluido, una trasmissione uniforme della potenza e un buon controllo dell’andamento della tecnologia. Questo modello è naturalmente adatto a ventilatori, unità di trattamento aria, pompe di circolazione, trasportatori, miscelatori, unità di filtrazione, moduli di essiccazione, linee di selezione, macchine per imballaggio, sistemi di dosaggio e diversi meccanismi ausiliari di produzione.

Potenza, velocità e ritmo di funzionamento

Nella versione a 6 poli, il punto fondamentale è che il motore funzioni a un ritmo uniforme. La velocità nominale di 935 giri/min è adatta ai processi in cui l’apparecchiatura deve funzionare continuamente, senza reazioni improvvise e senza movimenti meccanici inutilmente rapidi. Nei trasportatori ciò contribuisce a un trasferimento più regolare del materiale. Nei ventilatori e nelle pompe favorisce il funzionamento uniforme dell’intero sistema. Nei miscelatori, nelle unità di dosaggio o nelle tecnologie di filtrazione, questo azionamento si adatta meglio ai processi che richiedono stabilità e regolarità. Il motore è progettato per una curva di carico parabolica o lineare, quindi si integra bene sia in apparecchiature a resistenza costante sia in applicazioni in cui il carico varia in funzione del punto di lavoro.

Il momento d’inerzia del rotore di 0,014 kg·m² favorisce una risposta equilibrata in fase di avviamento e durante la regolazione. Il motore non si comporta quindi né in modo troppo brusco né inutilmente lento. Nelle tecnologie con cicli di lavoro ripetuti, ciò è importante per un avviamento chiaro e un andamento operativo stabile.

Soluzione elettrica e comportamento in avviamento

Il modello 1AL-112M-6 funziona con una tensione nominale di 230/400 V e collegamento triangolo/stella. La corrente nominale è di 9,25 A a 230 V e di 5,32 A a 400 V, dati utili per il corretto dimensionamento dell’alimentazione, delle protezioni e per la scelta dei componenti nel quadro elettrico. Il rapporto della coppia di avviamento di 2,1 dà sicurezza al motore in partenza e lo aiuta a superare la resistenza iniziale dell’apparecchiatura senza un’accelerazione incerta. Il rapporto della coppia massima di 2,0 favorisce un funzionamento stabile anche quando il carico varia. Il rapporto della corrente di avviamento di 6,5 è importante per il dimensionamento tecnico dell’intero ramo di alimentazione, soprattutto negli impianti in cui il motore si avvia ripetutamente o opera in un’unità produttiva più compatta.

Il motore elettrico è adatto all’avviamento diretto DOL, al controllo tramite inverter di frequenza e al funzionamento con soft starter. In pratica, questo significa che può essere utilizzato sia in azionamenti più semplici a velocità fissa sia in tecnologie in cui sono vantaggiosi un avviamento più dolce o un migliore adattamento del funzionamento a uno specifico processo. Nelle applicazioni di trattamento aria e pompaggio, la possibilità di regolazione è utile. Nei trasportatori, nelle macchine per imballaggio o nei sistemi di dosaggio, sono vantaggiosi un avviamento più controllato e una migliore sincronizzazione dell’azionamento con il ciclo di lavoro.

Grandezza e stabilità meccanica

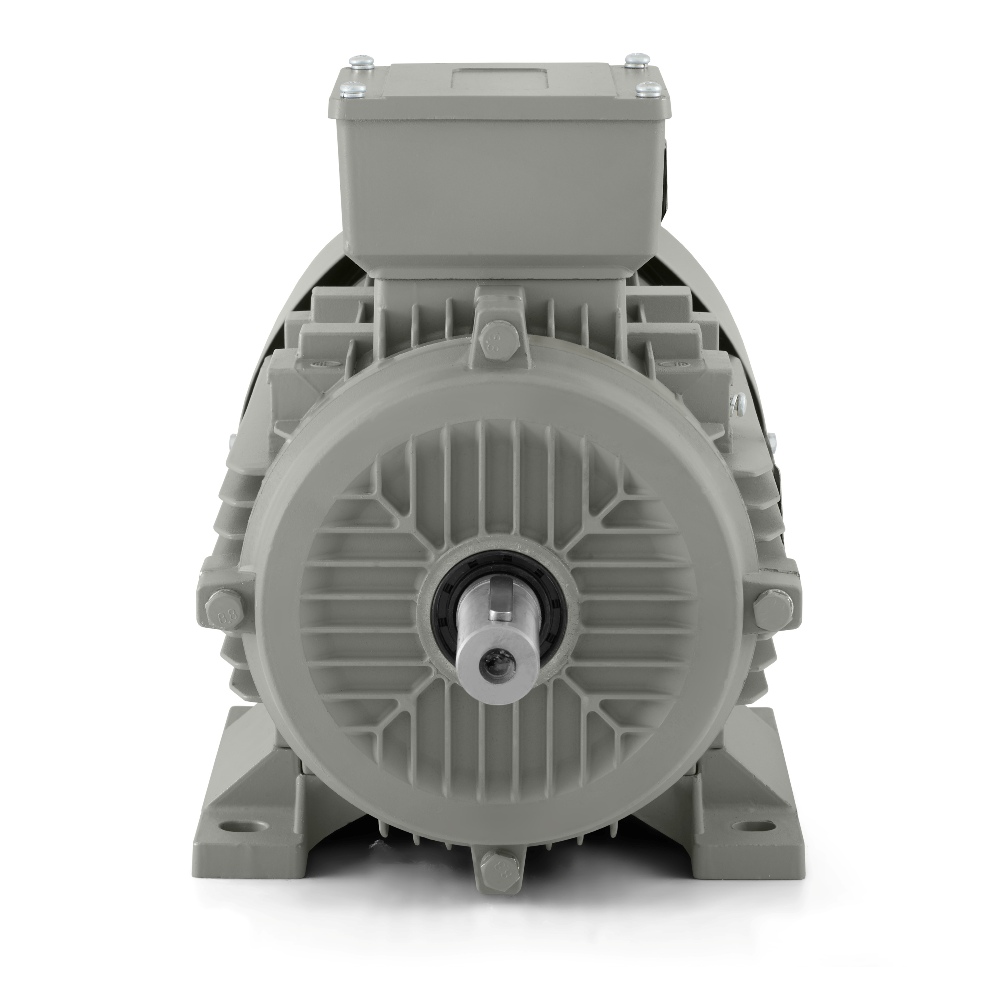

La grandezza di 112 mm offre un buon equilibrio tra compattezza e robustezza. Il motore è adatto a macchine e apparecchiature in cui l’azionamento deve sostenere un carico regolare e, allo stesso tempo, inserirsi razionalmente nello spazio di installazione della tecnologia. Sia sul lato DE sia sul lato NDE vengono utilizzati cuscinetti 6306-2Z, che favoriscono un supporto affidabile del rotore nel funzionamento quotidiano. Il grasso a base di litio n. 2 è adatto alle normali condizioni industriali. L’equilibratura con mezza chiavetta facilita il corretto collegamento a una puleggia, un giunto o un altro elemento di trasmissione.

La costruzione comprende pressacavi 2-M32X1.5, che favoriscono un ingresso dell’alimentazione ordinato e sicuro. Il motore può ruotare in entrambe le direzioni e si adatta quindi bene anche ad apparecchiature in cui la disposizione definitiva dell’azionamento viene stabilita solo durante l’installazione o la messa in servizio della linea. Il peso imballato di 28 kg e le dimensioni dell’imballo di 420 × 245 × 310 mm sono pratici per lo stoccaggio, la movimentazione e la preparazione al montaggio nella macchina.

Protezione, raffreddamento e condizioni operative

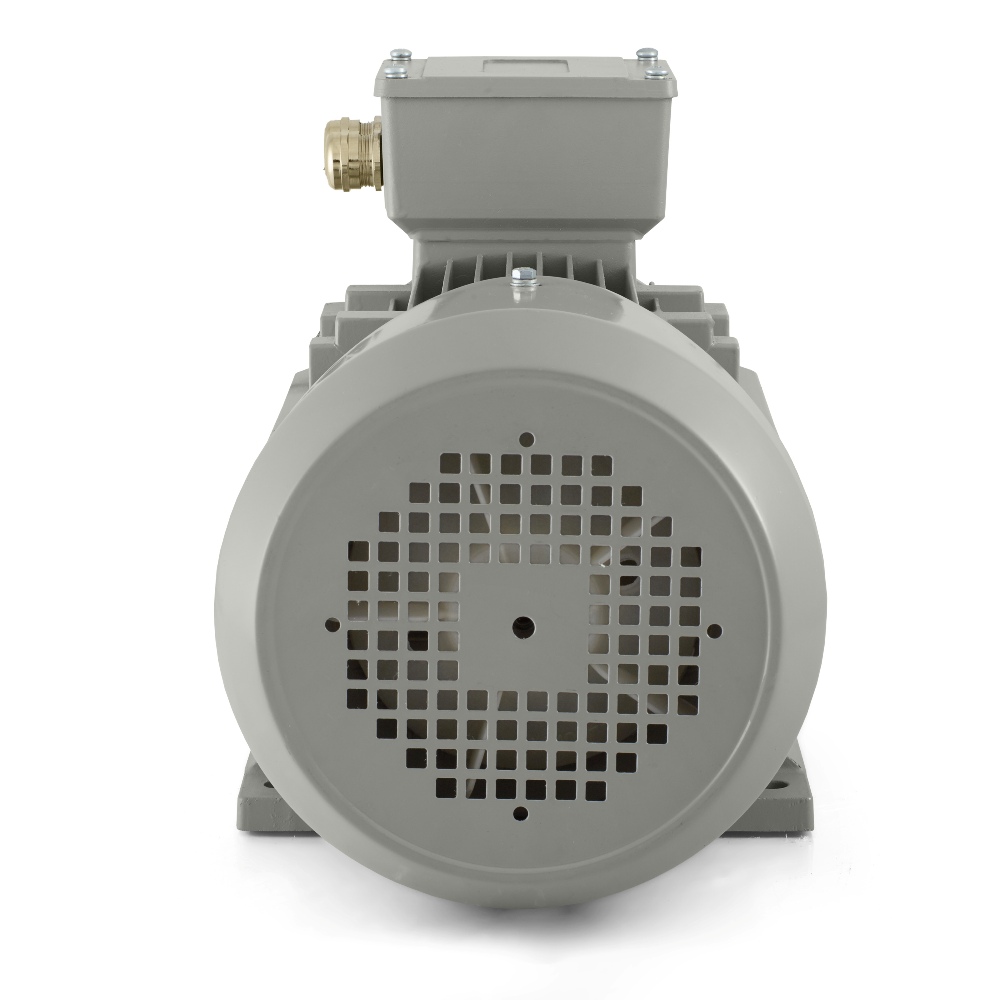

In un ambiente industriale è importante anche la resistenza alle normali influenze operative. La protezione IP55 contribuisce a proteggere le parti interne del motore da polvere e umidità di esercizio. Il raffreddamento IC411 favorisce un regime termico stabile durante carichi prolungati. La classe di isolamento F e la sovratemperatura B costituiscono una base adeguata per un funzionamento affidabile nell’uso quotidiano. Il motore è progettato per una temperatura ambiente fino a +65 °C e un’altitudine fino a 1000 m. Il fattore di servizio 1,0 e i regimi S1, S2, S3 e S4-S9 conferiscono a questo modello una buona versatilità sia in funzionamento continuo sia intermittente, secondo il carattere della tecnologia.

Una velocità di vibrazione di 2,8 mm/s con classe di vibrazione A favorisce un funzionamento meccanico fluido. Il livello di rumorosità di 65 dB(A) aiuta a mantenere un carattere operativo equilibrato anche nelle apparecchiature in cui il motore lavora vicino ad altre unità tecnologiche. La costruzione è conforme alle norme IEC60034-1, IEC60034-2, IEC60034-9 e IEC60034-14, un aspetto importante per l’integrazione in ambiente industriale.

La serie 1AL OPTIMAL di VYBO Electric comprende motori elettrici professionali a bassa tensione con carcassa in alluminio per applicazioni standard e impieghi più gravosi. Offre un ottimo rapporto qualità-prezzo, una rapida messa in servizio e ampie possibilità di utilizzo nell’industria.

Una base affidabile per la tecnologia di ogni giorno

Motore elettrico 1AL-112M-6 combina una potenza di 2,2 kW, una velocità nominale di 935 giri/min, protezione IP55 e flessibilità di controllo. È adatto dove dall’azionamento si richiedono funzionamento stabile, una solida costruzione meccanica e buona predisposizione al normale esercizio industriale. Con questo modello VYBO Electric offre un motore che si integra naturalmente nelle tecnologie orientate a fluidità, affidabilità e impiego a lungo termine.
