Motore elettrico 30 kW, 2970 giri/min, 400/690 V, 3LC-200L1-2

Nei trasportatori, nelle pompe, nei miscelatori e nelle linee di produzione, un motore elettrico da 3000 giri/min può determinare se la tecnologia riesce a tenere il passo con la produzione senza inutili fermi. Il modello 3LC-200L1-2 eroga 30 kW di potenza per contribuire a mantenere un funzionamento stabile, offrendo al contempo margine di risparmio nelle applicazioni in cui vengono monitorati sia i costi energetici sia l’affidabilità durante turni lunghi.

Nella pratica è particolarmente utile come soluzione per l’industria leggera e media, le macchine OEM e le unità tecnologiche più piccole. I motori elettrici trifase di questa classe vengono utilizzati dove sono richiesti una semplice integrazione in un gruppo esistente, una ragionevole riserva di avviamento e affidabilità durante avviamenti ripetuti. Un motore elettrico con un’altezza d’asse di 200 mm funziona bene anche nelle macchine compatte dove sono importanti lo spazio per la manutenzione e l’installazione.

Motore elettrico da 3000 giri/min per il funzionamento stabile della tecnologia produttiva

La velocità nominale di 2970 giri/min favorisce una trasmissione fluida della potenza nelle applicazioni che richiedono un ritmo di lavoro rapido e una risposta precisa. Come motore elettrico 400 V in collegamento △ 400V con una corrente nominale di 52.1 A, si adatta ai sistemi di alimentazione industriali standard, mentre il collegamento Y 690V con una corrente di 30.2 A consente un impiego flessibile in apparecchiature con un livello di tensione più elevato.

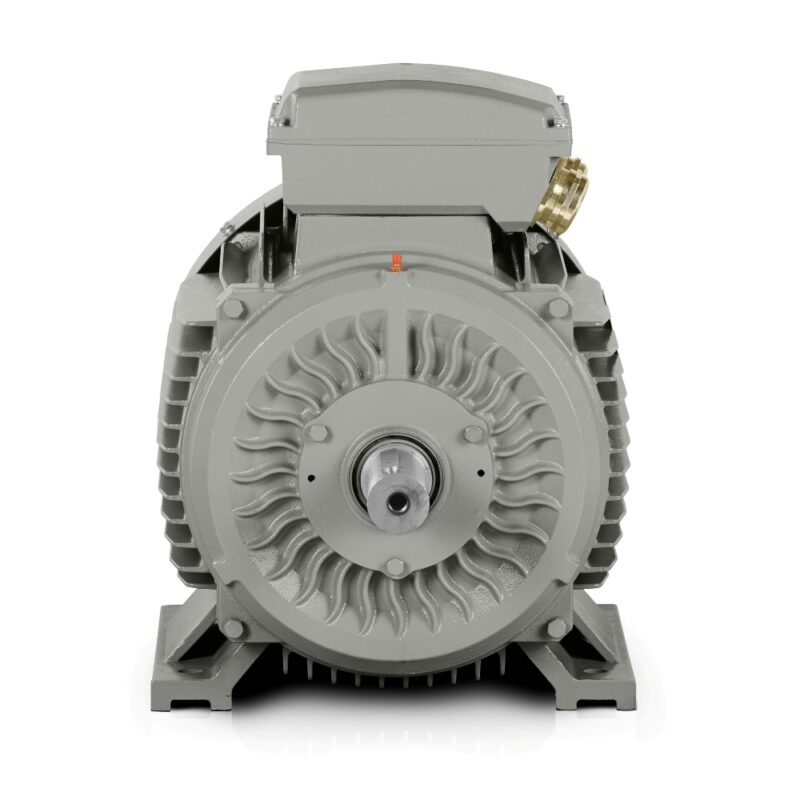

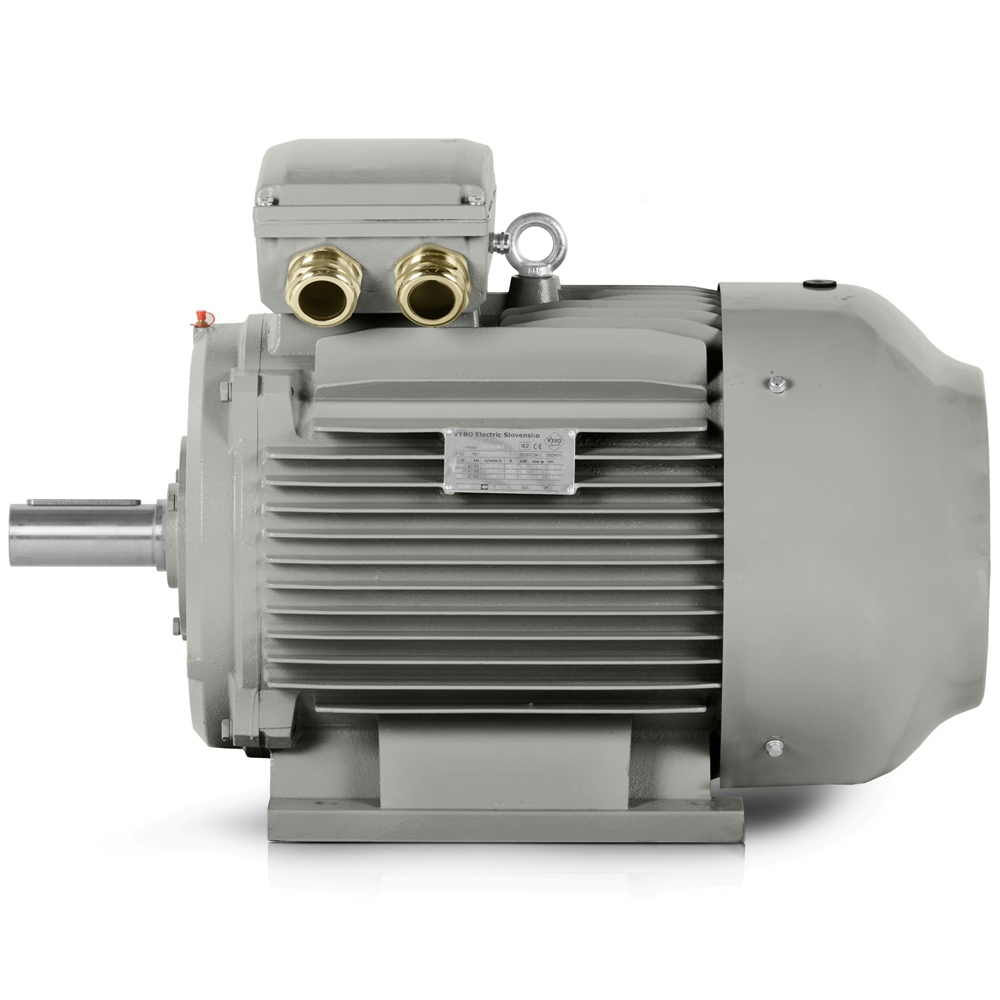

La robusta carcassa in ghisa offre un supporto saldo sotto carico prolungato e riduce la sensibilità alle vibrazioni nelle condizioni di esercizio più impegnative. Gli scudi dei cuscinetti rinforzati in ghisa e i piedi rinforzati in ghisa aiutano a mantenere un allineamento preciso, importante durante avviamenti frequenti, carichi variabili e montaggio sul telaio della macchina.

• La potenza di 30 kW copre gli azionamenti di trasportatori, pompe e miscelatori di processo.
• La corrente nominale di 52.1 A a △ 400V semplifica il dimensionamento del quadro elettrico e delle protezioni.
• La corrente nominale di 30.2 A a Y 690V amplia le possibilità di impiego nelle unità industriali.
• Un rapporto di coppia di avviamento di 2 aiuta a gestire l’avviamento senza sollecitazioni meccaniche inutili.
• Un livello di rumore di 84 dB(A) è adatto alle aree in cui viene monitorato il carico acustico sul posto di lavoro.

Efficienza IE3 per un consumo inferiore durante turni lunghi

La classe di efficienza IE3 – Efficienza molto elevata favorisce un funzionamento più economico, soprattutto dove il motore lavora molte ore al giorno. Nelle unità tecnologiche più piccole e nei gruppi OEM, la differenza si riflette in un migliore utilizzo dell’energia e in un funzionamento costantemente equilibrato senza dover cambiare il concetto di azionamento.

Un rendimento del 93.3% e un fattore di potenza di 0.89 aiutano nella progettazione degli azionamenti negli impianti in cui si controllano non solo i consumi, ma anche la qualità delle condizioni operative. In combinazione con un rapporto di corrente di avviamento di 7.6 e un momento d’inerzia del rotore di 0.180 kg/m², il risultato è un motore dal comportamento prevedibile in fase di avviamento e nei cicli ripetuti.

Installazione, cuscinetti e collegamento dei cavi nella pratica

Il cuscinetto DE 6312-C3 e il cuscinetto NDE 6312-C3 favoriscono una lunga durata dei cuscinetti sotto i tipici carichi industriali. I pressacavi 2-M50X1.5 semplificano il cablaggio nei quadri elettrici e negli spazi tecnologici ristretti, dove è importante un’installazione rapida senza improvvisazioni.

Dimensioni dell’imballaggio di 862*492*656 mm e un peso dell’imballaggio di 249 kg semplificano la logistica durante la ricezione della merce e la pianificazione dell’installazione. Grazie alla fornitura del produttore e distributore affidabile VYBO Electric, il tecnico può essere sicuro di lavorare con una soluzione adatta alle procedure industriali e alle pratiche di assistenza standard.

Applicazioni nell’industria leggera e media

Il modello 3LC-200L1-2 è adatto a nastri trasportatori per la selezione dei materiali, pompe centrifughe per acqua di processo, ventilatori di aspirazione, compressori a vite, miscelatori per miscele secche, spargitori rotativi, trasportatori a rulli, linee di taglio e unità di pressatura più piccole. In ciascuna di queste macchine è importante che il motore elettrico da 3000 giri/min mantenga un ritmo stabile e non limiti le prestazioni del gruppo completo.

Nella scelta di un motore per macchine OEM sono importanti anche la compatibilità con le dimensioni di montaggio standard e la facilità di integrazione nella produzione in serie. Un motore elettrico 400 V è quindi adatto ai progetti in cui il costruttore necessita di un assemblaggio ripetibile, di un comportamento operativo prevedibile e di una manutenzione che non prolunghi i tempi di fermo.

Perché 3LC PRO è adatto alle macchine di serie

3LC PRO in questa configurazione interessa progettisti, team di manutenzione e reparti acquisti perché combina prestazioni, efficienza e una robusta costruzione meccanica in un’unica soluzione. In pratica significa meno tempo dedicato alla messa a punto dell’azionamento e più tempo in cui la tecnologia lavora per la produzione.

Per i progetti in cui sono importanti durata, prontezza all’installazione ed equilibrio energetico, questo è un motore che si adatta alla pratica industriale quotidiana senza modifiche inutili. Contattateci.
