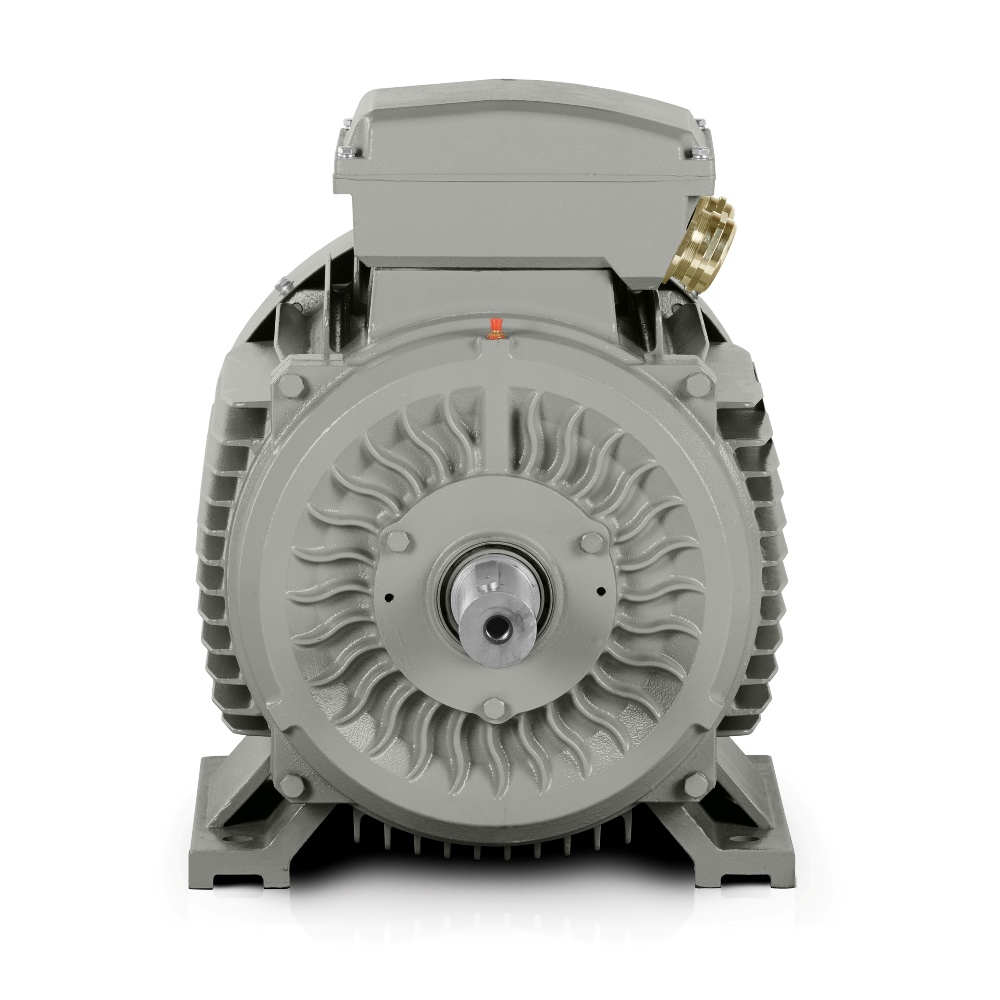

Motore elettrico 37 kW, 2970 giri/min, 400/690 V, 3LC-200L2-2

Il 3LC-200L2-2 offre un eccellente equilibrio tra prezzo di acquisto e risparmio energetico ed è progettato come motore elettrico a 2 poli per attività in cui sono importanti avviamento stabile, buona efficienza e disponibilità a lungo termine dei ricambi. Nell’industria leggera e media, questo motore elettrico è particolarmente adatto quando l’azionamento è collegato a pompe, ventilatori, trasportatori e altre macchine con carichi regolari. Il produttore si basa su anni di esperienza, che si riflettono in un progetto adatto sia alla pratica industriale quotidiana sia alla tecnologia di azionamento OEM.

La classe di efficienza IE3 – Efficienza molto elevata favorisce un minore consumo energetico durante il funzionamento prolungato ed è particolarmente vantaggiosa nelle applicazioni a turni in cui il motore viene utilizzato ripetutamente durante la giornata.

Una robusta carcassa in ghisa fornisce un supporto saldo al sistema di cuscinetti e una migliore resistenza alle vibrazioni nelle unità tecnologiche con spazi limitati. Gli scudi dei cuscinetti rinforzati in ghisa e i piedi rinforzati in ghisa aiutano a mantenere un posizionamento preciso del motore anche durante avviamenti frequenti o l’installazione in telai macchina dove sono previste una base rigida e uno spazio di servizio limitato. Il progetto è quindi adatto alle attività che richiedono un azionamento asincrono affidabile senza fermi inutili.

Motore elettrico a 2 poli per macchine che richiedono una risposta rapida

Una velocità nominale di 2970 giri/min è adatta alle applicazioni in cui il sistema meccanico deve accelerare rapidamente e funzionare in modo fluido senza sovraccaricare inutilmente la trasmissione. Una corrente nominale di 64 A a △ 400V e di 37.1 A a Y 690V aiuta nel dimensionamento del quadro elettrico e delle protezioni nei progetti di azionamento standard. Un fattore di potenza di 0.89 favorisce un uso razionale dell’energia elettrica sotto carico stabile.

Le prestazioni di avviamento restano importanti nella pratica, anche nei cicli operativi ripetuti. Un rapporto di coppia di avviamento di 2 e un rapporto di coppia massima di 2.3 aiutano nelle applicazioni in cui l’azionamento deve prendere rapidamente il carico e poi mantenere il proprio punto di lavoro senza oscillazioni. Un rapporto di corrente di avviamento di 7.6 è importante nel dimensionamento dell’intera installazione, in particolare nelle unità tecnologiche più piccole dove viene monitorata la potenza di ingresso disponibile.

Costruzione in ghisa per i carichi industriali quotidiani

Nell’industria leggera e media, l’installazione richiede spesso attenzione alla precisione dell’allineamento, alle vibrazioni e all’accesso per la manutenzione. Sono quindi importanti un telaio robusto e la stabilità della massa. Un peso dell’imballaggio di 263 kg riflette la costruzione sostanziosa, che fornisce una base stabile quando viene montata sulla macchina. Un momento d’inerzia del rotore di 0.190 kg/m² aiuta nella progettazione di movimenti ciclici in cui devono essere considerati accelerazione e comportamento in decelerazione.

Dimensioni dell’imballaggio di 862*492*656 mm semplificano la pianificazione del trasporto e la movimentazione in magazzino. I pressacavi 2-M50X1.5 offrono uno spazio pratico per il collegamento nei gruppi industriali dove il passaggio sicuro dei cavi e un’installazione ordinata sono prioritari. Il cuscinetto DE 6312-C3 e il cuscinetto NDE 6312-C3 completano un concetto progettato per il carico a lungo termine negli azionamenti elettrici.

Motore elettrico asincrono per macchine OEM e unità più piccole

Questo motore elettrico asincrono è adatto alle macchine OEM in cui il progettista deve combinare prestazioni con requisiti operativi ragionevoli. Nelle unità tecnologiche più piccole funziona bene nei moduli di trasporto, nelle unità di miscelazione e nelle linee compatte che devono lavorare in modo affidabile senza modifiche complesse. Può quindi essere utilizzato come elemento di azionamento versatile nella progettazione di macchinari.

Il suo impiego nella tecnologia degli azionamenti è sensato anche quando sono richiesti avviamenti ripetuti, brevi intervalli di funzionamento e manutenzione semplice. Questo lo rende adatto a gruppi che devono rimanere accessibili per l’assistenza e al tempo stesso resistere al funzionamento prolungato.

Applicazioni industriali specifiche per 3LC PRO

Le seguenti sono applicazioni industriali tipiche di questo motore:

• Trasportatore a nastro orizzontale per una linea di imballaggio.
• Trasportatore a coclea per materiali sfusi in un impianto di miscelazione.
• Pompa centrifuga per acqua di processo in un impianto di trattamento.
• Ventilatore radiale per l’aspirazione da un capannone di produzione.
• Compressore di aerazione in un piccolo impianto di trattamento delle acque reflue.
• Trasportatore a rulli in una linea di assemblaggio.
• Miscelatore per serbatoi industriali e recipienti di stoccaggio.
• Frantoio per materiale da imballaggio in una linea di riciclaggio.
• Granulatore per la lavorazione delle materie plastiche.
• Unità di pressatura in una piccola cella produttiva.
• Stazione di svolgimento e avvolgimento per film e nastri.
• Unità di rettifica in un’officina metalmeccanica.
• Meccanismo di alimentazione per macchine di imballaggio automatiche.

Funzionamento incentrato su efficienza e logica di manutenzione

Nell’uso a lungo termine, le prestazioni non sono l’unico fattore importante; conta anche il modo in cui il motore si integra nella manutenzione, nell’installazione e nel bilancio energetico dell’intera linea. La classe di efficienza IE3 favorisce un funzionamento economico e aiuta a ridurre i costi operativi senza richiedere una riprogettazione completa della soluzione di azionamento. È pratico sia nella modernizzazione di apparecchiature più vecchie sia nelle nuove produzioni in cui sono richiesti un budget ragionevole e un funzionamento stabile.

Se serve un motore per apparecchiature che devono funzionare regolarmente senza compromessi inutili, il 3LC-200L2-2 è una soluzione funzionale per gli ambienti produttivi. Approfittate dell’offerta e scegliete un azionamento che favorisca l’affidabilità a lungo termine e minori perdite operative.
