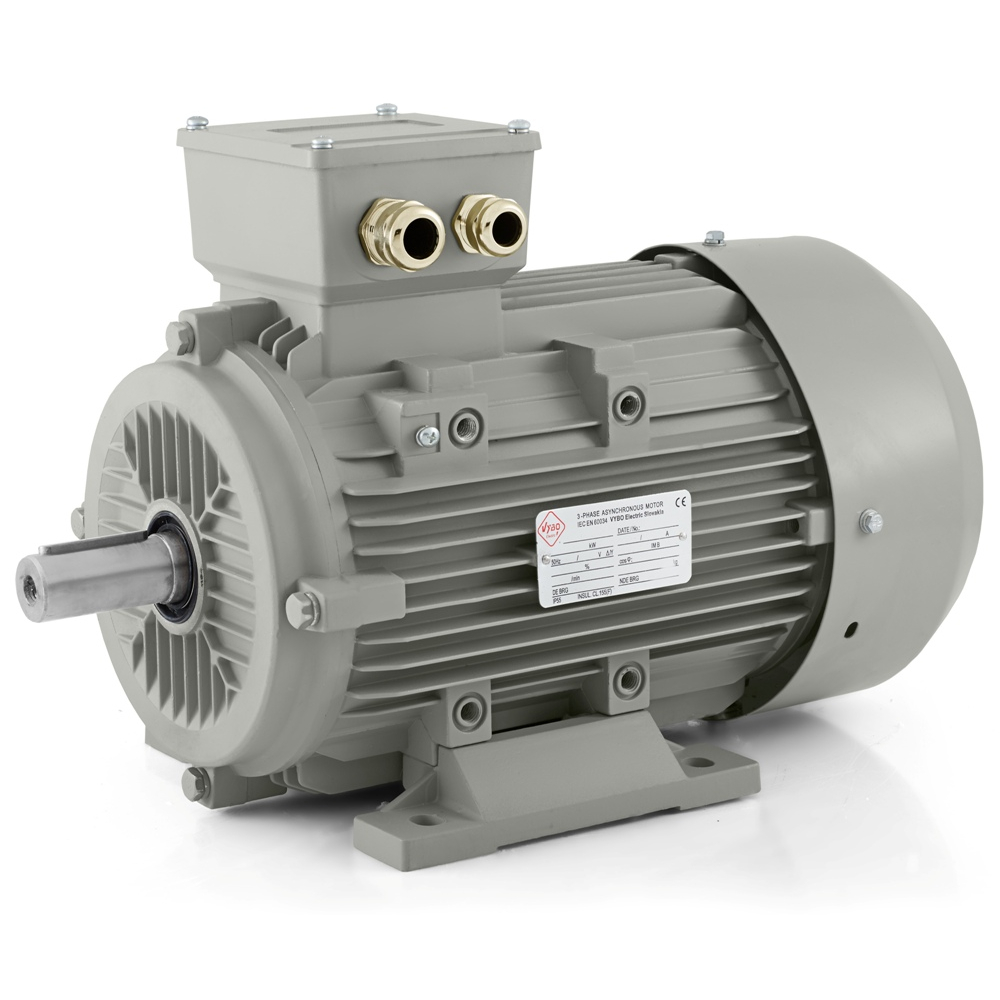

Motore elettrico 3 kW, 960 giri/min, 400 V, 1AL-132S-6

Motore elettrico 1AL-132S-6 con protezione IP55 per un funzionamento industriale regolare

Motore elettrico 1AL-132S-6 di VYBO Electric è un motore trifase a 6 poli progettato per tecnologie in cui l’azionamento deve funzionare in modo uniforme, affidabile e senza inutili reazioni meccaniche brusche. La potenza di 3 kW e la velocità nominale di 960 giri/min a 50 Hz determinano un profilo operativo adatto ad apparecchiature che richiedono una trasmissione stabile della potenza e un funzionamento più tranquillo durante l’intero turno. Questo modello lavora bene in ventilatori, unità HVAC, pompe di circolazione, trasportatori, miscelatori, apparecchiature di filtrazione, macchine per imballaggio, linee di selezione, moduli di essiccazione e sistemi tecnologici completi per la circolazione di aria o liquidi. È proprio in questi casi che risulta decisivo che il motore mantenga un ritmo costante e lavori bene con la meccanica collegata.

Costruzione robusta per il carico quotidiano

La grandezza di 132 mm fornisce al motore una base solida per l’impiego industriale regolare. Non si tratta soltanto delle dimensioni. A questa grandezza è importante che l’azionamento rimanga sufficientemente stabile durante il funzionamento prolungato, gli avviamenti e i carichi ripetuti nel ciclo di lavoro. Sia sul lato DE sia sul lato NDE vengono utilizzati cuscinetti 6308-2Z, che favoriscono un supporto affidabile del rotore e un funzionamento meccanico regolare. Il grasso a base di litio n. 2 è adatto alle normali condizioni operative industriali. L’equilibratura con mezza chiavetta facilita il corretto collegamento a una puleggia, un giunto o un altro elemento di trasmissione, permettendo al motore di integrarsi naturalmente in diversi gruppi senza inutili compromessi nella connessione meccanica.

La costruzione comprende ingressi cavo 2-M32X1.5, che facilitano un passaggio ordinato dell’alimentazione nella zona della morsettiera. Il motore può ruotare in entrambe le direzioni ed è quindi adatto anche ad apparecchiature in cui la disposizione definitiva dell’azionamento viene stabilita solo durante l’installazione o la messa in servizio della tecnologia. Il peso imballato di 38 kg e le dimensioni dell’imballo di 500 × 290 × 340 mm sono dati pratici per lo stoccaggio, il trasporto e la pianificazione del montaggio nella macchina.

Protezione e stabilità nell’ambiente operativo

In condizioni industriali non conta soltanto la potenza, ma anche la resistenza alle comuni influenze operative. La protezione IP55 aiuta a proteggere le parti interne del motore da polvere e umidità di esercizio, aspetto importante nei capannoni produttivi, nei locali tecnici e negli impianti tecnici degli edifici. Il raffreddamento IC411 favorisce un regime termico stabile durante carichi prolungati. La classe di isolamento F e la sovratemperatura B costituiscono una base adatta al funzionamento quotidiano affidabile. Il motore è progettato per una temperatura ambiente fino a +65 °C e un’altitudine fino a 1000 m e lavora quindi bene in condizioni standard e più calde.

Una marcia più regolare è favorita dalla velocità di vibrazione di 2,8 mm/s e dalla classe di vibrazione A. Questo è particolarmente importante nei gruppi in cui all’azionamento seguono parti meccaniche più precise, ad esempio nel dosaggio, nella filtrazione, nel trasporto o nel movimento uniforme del materiale lungo una linea tecnologica. Il livello di rumorosità di 69 dB(A) corrisponde al carattere industriale di questa versione e supporta un profilo operativo uniforme.

Controllo, avviamento e collegamento elettrico

Motore elettrico 1AL-132S-6 funziona con una tensione nominale di 230/400 V e collegamento triangolo/stella. La corrente nominale è di 12,23 A a 230 V e 7,03 A a 400 V, dati utili per il corretto dimensionamento dell’alimentazione, delle protezioni e degli elementi di comando. Il motore è adatto all’avviamento diretto, al controllo mediante inverter di frequenza e al funzionamento con soft starter. In pratica, questo significa che può essere usato sia in azionamenti fissi più semplici sia in tecnologie in cui sono vantaggiosi un avviamento più dolce o un migliore adattamento del ritmo di lavoro al processo.

Il rapporto della coppia di avviamento di 2,1 aiuta il motore a superare la resistenza iniziale dell’apparecchiatura senza accelerazioni incerte. Il rapporto della coppia massima di 2,0 favorisce la stabilità di marcia quando il carico varia. Il rapporto della corrente di avviamento di 6,5 è importante per il dimensionamento elettrico dell’intero sistema, soprattutto se il motore lavora in una linea con avviamenti ripetuti. I regimi S1, S2, S3 e S4-S9 conferiscono a questo modello una buona versatilità sia in funzionamento continuo sia intermittente, in base alla natura dell’apparecchiatura.

Cosa significano 3 kW nella tecnologia reale

La potenza di 3 kW nella versione a 6 poli conferisce un carattere operativo adatto alle tecnologie che devono lavorare in modo stabile e senza inutili accelerazioni. La velocità nominale di 960 giri/min favorisce il funzionamento regolare di ventilatori, pompe e miscelatori. Nei trasportatori e nelle apparecchiature di selezione aiuta a mantenere movimenti meccanici prevedibili. Nei gruppi di imballaggio e filtrazione, un motore di questo tipo si integra bene nei processi in cui si richiedono regolarità e affidabilità. Il momento d’inerzia del rotore di 0,0286 kg·m² favorisce una risposta equilibrata durante l’avviamento e la regolazione. Il motore è progettato per una curva di carico parabolica o lineare e quindi si adatta naturalmente sia ad apparecchiature con resistenza costante sia ad applicazioni in cui il carico varia in funzione del punto di lavoro.

Il fattore di potenza di 0,76 e il rendimento dell’81 % sono importanti per il dimensionamento tecnico dell’apparecchiatura e la pianificazione del suo funzionamento. Nella serie 1AL OPTIMAL di VYBO Electric si tratta di motori elettrici professionali a bassa tensione con carcassa in alluminio per un ampio impiego industriale, con attenzione alla rapida messa in servizio, all’ottimo rapporto qualità-prezzo e alla qualità comprovata nella pratica.

Un motore che si integra bene nel normale funzionamento della produzione

Motore elettrico 1AL-132S-6 combina una potenza di 3 kW, una velocità nominale di 960 giri/min, protezione IP55 e flessibilità di controllo. È adatto alle attività che richiedono un robusto azionamento a 6 poli con funzionamento regolare, avviamento affidabile e buona predisposizione all’uso industriale quotidiano. Con questo modello VYBO Electric offre una soluzione che si integra naturalmente nelle tecnologie incentrate su stabilità, fluidità e sicurezza operativa a lungo termine.
