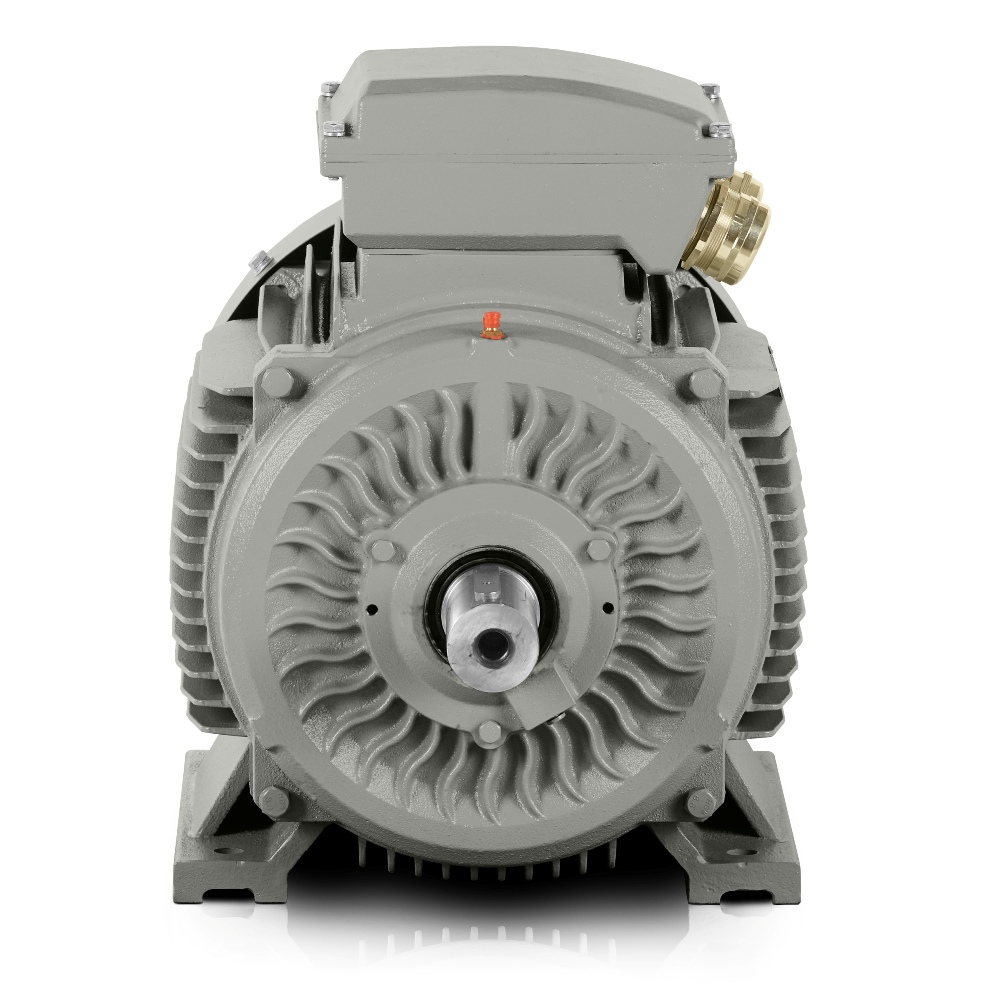

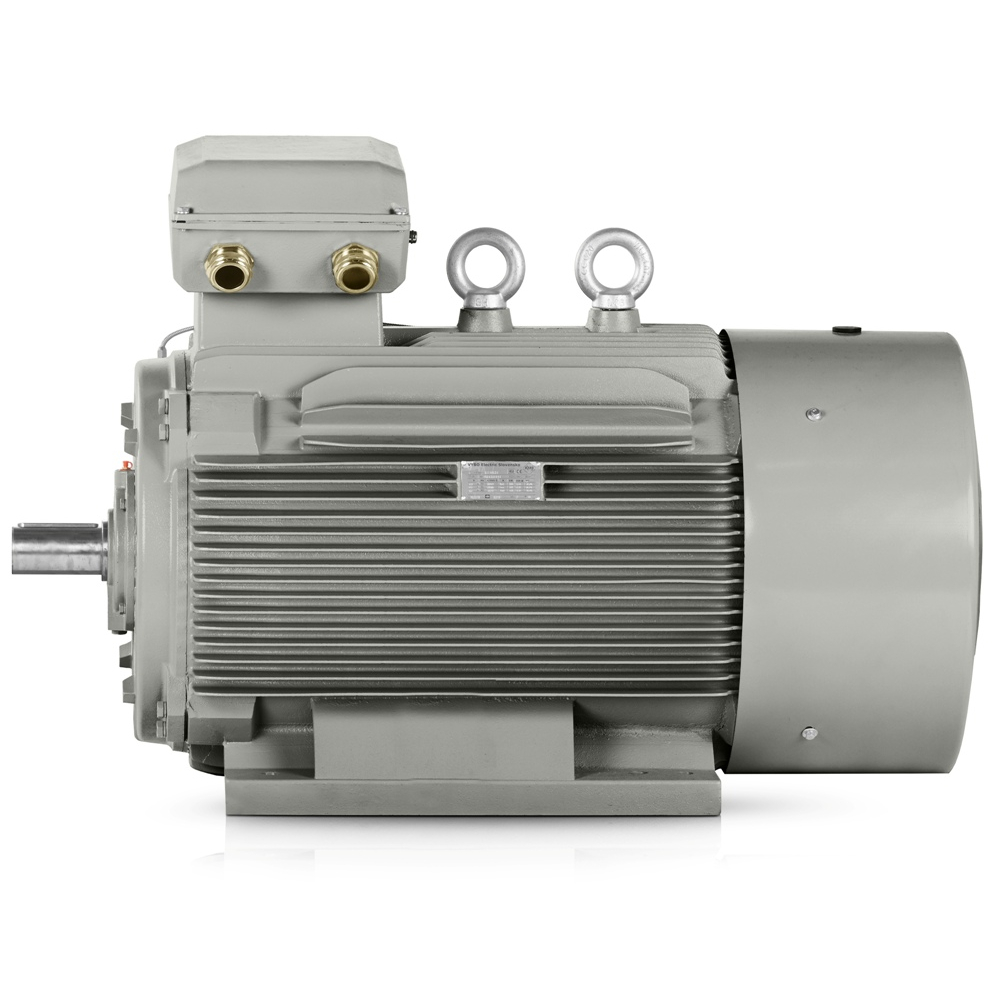

Motore elettrico trifase: 3LC-355LX2A-2, 450 kW
| Dati tecnici di base | |
| Tipo di motore | 3LC-355LX2A-2 |
| Potenza nominale (kW) | 450 |
| Grandezza carcassa (mm) | 355 |
| Numero di poli | 2 |
| Velocità nominale (giri/min) | 2985 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 400/690 |
| Collegamento | △/Y |
| Corrente nominale 400 V (A) | 737 |
| Corrente nominale 690 V (A) | 427 |
| Rendimento al 100% del carico (%) | 95,8 |
| Classe di efficienza | IE3 |
| Fattore di potenza al 100% del carico | 0,92 |
| Caratteristiche di avviamento e coppia | |
| Rapporto coppia di spunto (LRT/RLT) | 1,4 |
| Rapporto coppia massima (BDT/RLT) | 2 |
| Rapporto corrente di spunto (LRA/RLA) | 7 |
| Momento d’inerzia del rotore (kg·m²) | – |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Prove | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di esercizio | |
| Configurazione di montaggio | IM B3, B5, B35, V1 |
| Tipo di servizio | S1 (S2, S3, S4 – S9 opzionale) |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC411 |
| Metodo di avviamento | Avviamento diretto (DOL), inverter (VFD), soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Pressacavi | 2-M63X1.5 |
| Condizioni di esercizio | |
| Intervallo di temperatura ambiente | -20 a +40°C (-30, +50, +60 opzionale) |
| Altitudine massima di installazione | fino a 1000 m |
| Imballaggio e dimensioni | |
| Dimensioni imballo (mm) | – |
| Peso imballo (kg) | 2100 |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | 6319-C3/6319-C3 |
| Lubrificante | Grasso a base di litio n. 2 (classe di temperatura) |
| Accessori | |
| 3 x termistore PTC | |
Il motore elettrico 3000 giri/min del modello 3LC-355LX2A-2 offre un equilibrio ideale tra prezzo di acquisto e risparmio energetico, decisivo nel funzionamento industriale a lungo termine. Questo motore elettrico con una potenza di 450 kW e una tensione di alimentazione di 400/690 V è progettato per impianti in cui sono richiesti funzionamento stabile, integrazione precisa nei sistemi di azionamento e prestazioni affidabili sotto carico continuo.
Motore elettrico 3000 giri/min per il funzionamento regolare delle tecnologie produttive
La velocità nominale di 2985 giri/min favorisce l’impiego in sistemi tecnologici che richiedono risposta rapida e riserva sufficiente all’avviamento della macchina. In pratica, ciò significa meno limitazioni nella progettazione degli azionamenti e maggiore facilità nel raggiungere la dinamica di processo richiesta.
Un tipico motore elettrico asincrono di questa classe viene utilizzato dove è importante la stabilità a lungo termine senza interventi inutili sul funzionamento. I motori elettrici trifase di questa categoria di potenza diventano spesso la base degli azionamenti principali perché gestiscono sia il carico continuo sia cicli di avviamento impegnativi.
Robusta carcassa in ghisa per una lunga durata nel servizio gravoso
La robusta carcassa in ghisa aumenta la rigidità meccanica del gruppo e aiuta a mantenere la geometria del motore anche sotto vibrazioni, sollecitazioni termiche e coppia elevata. Gli scudi cuscinetto rinforzati in ghisa e i piedi rinforzati in ghisa migliorano la resistenza alla deformazione durante l’installazione e il funzionamento.
- Resistenza alle vibrazioni nelle linee con carichi irregolari.
- Montaggio stabile in unità con lunghi intervalli di funzionamento.
- Maggiore rigidità quando montato su telai di base comuni.
- Migliore gestione delle forze dinamiche durante avviamento e variazioni di carico.
Classe di efficienza IE3 – efficienza molto elevata nel funzionamento continuo
La classe di efficienza IE3 – efficienza molto elevata aiuta a ridurre le perdite energetiche nelle applicazioni in cui il motore lavora sotto carico per gran parte della giornata. In combinazione con un fattore di potenza di 0.92, può favorire un funzionamento più economico sia nei grandi stabilimenti sia per i produttori OEM di unità tecnologiche.
Un’efficienza del 95.8% è particolarmente importante per gli azionamenti che operano su più turni e accumulano un elevato numero annuo di ore di funzionamento. Un motore elettrico con questo profilo è quindi conveniente ovunque i costi energetici e la stabilità operativa siano gestiti all’interno dello stesso budget.
Parametri di avviamento e funzionamento per un avvio stabile della linea di produzione
Un rapporto di coppia di avviamento di 1.4, un rapporto di coppia massima di 2 e un rapporto di corrente di avviamento di 7 forniscono ai progettisti una solida base per dimensionare distribuzione elettrica, dispositivi di protezione e metodi di avviamento. Una corrente nominale di 737 A a △ 400V e di 427 A a Y 690V consente di inserire il motore nella rete elettrica secondo la configurazione specifica dell’apparecchiatura.
Un livello di rumore di 95 dB(A) è un parametro che deve essere considerato nella progettazione del locale macchine, dell’involucro e delle misure di protezione sul posto di lavoro. Un peso imballato di 2100 kg conferma inoltre la robustezza del gruppo, apprezzata dagli operatori di grandi stabilimenti e dagli integratori focalizzati sulla sicurezza dell’installazione.
Disposizione dei cuscinetti preparata per lunghi intervalli di assistenza
Il cuscinetto DE 6319-C3 e il cuscinetto NDE 6319-C3 sono selezionati per una guida affidabile del rotore in condizioni operative impegnative. Nei progetti con lunghi intervalli tra i fermi di assistenza, questa scelta è importante perché aiuta a mantenere la precisione di rotazione e a ridurre gli interventi non pianificati sulla tecnologia.
Impiego in 10 applicazioni industriali
Il modello 3LC PRO è adatto a mulini per clinker di cemento, soffianti per linee di combustione, pompe centrifughe dell’acqua di raffreddamento, stazioni di compressori d’aria compressa, miscelatori per reattori chimici, trasportatori di materiale sfuso, estrusori di granuli plastici, frantoi per aggregati, laminatoi e ventilatori di aspirazione polveri. In ciascuna di queste applicazioni è decisiva la capacità di mantenere prestazioni, stabilità della rete e ripetibilità del processo.
Gli anni di esperienza del produttore si riflettono nel modo in cui il motore combina potenza, efficienza e durata meccanica senza complicare l’integrazione negli azionamenti esistenti. Per i produttori OEM di grandi unità tecnologiche ciò significa un dimensionamento più semplice; per gli operatori di grandi stabilimenti, costi più prevedibili nel ciclo di vita dell’apparecchiatura.
Se avete bisogno di un motore per carichi elevati, tempi di installazione brevi e disciplina energetica a lungo termine, questo motore elettrico 3000 giri/min è pronto per l’uso industriale. Approfittate dell’offerta e ottenete una soluzione che supporta sia il funzionamento stabile della tecnologia sia costi operativi inferiori.
