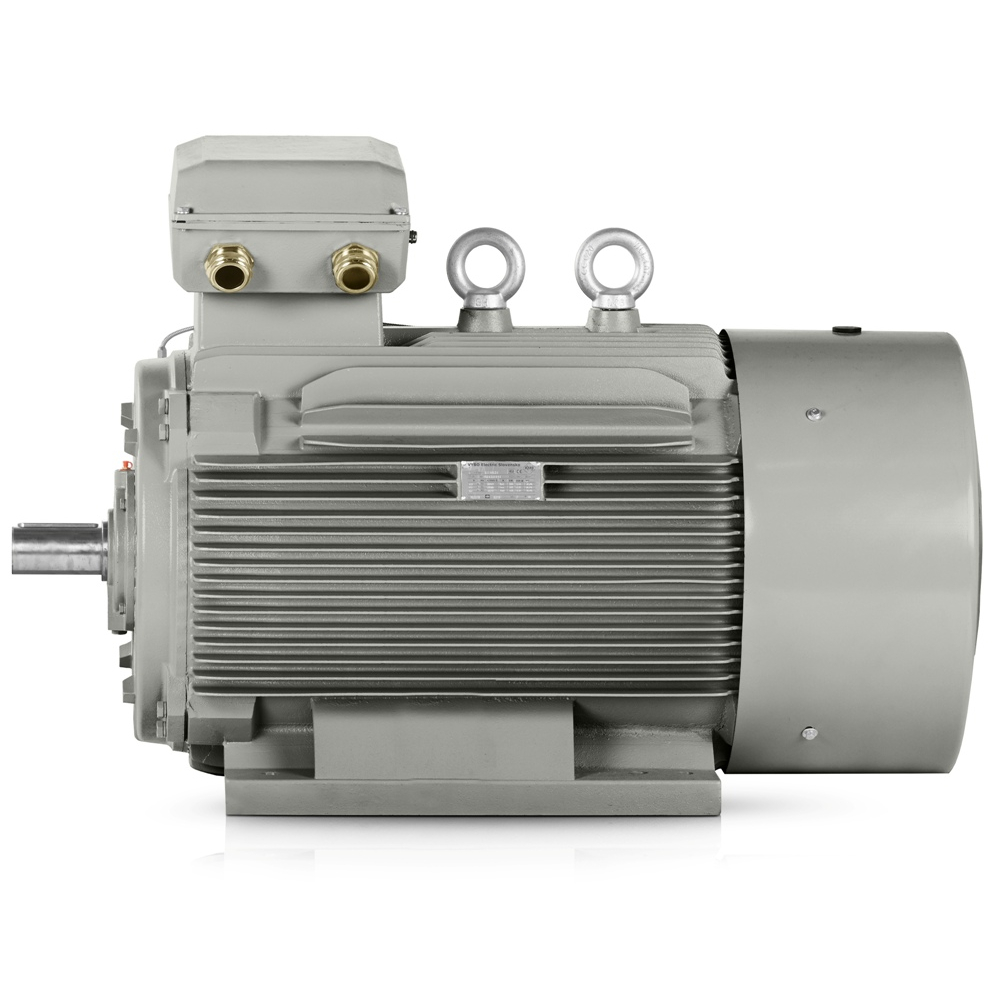

Motore elettrico trifase: 3LC-355LX2A-4, 450 kW
| Dati tecnici di base | |
| Tipo di motore | 3LC-355LX2A-4 |
| Potenza nominale (kW) | 450 |
| Grandezza carcassa (mm) | 355 |
| Numero di poli | 4 |
| Velocità nominale (giri/min) | 1485 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 400/690 |
| Collegamento | △/Y |
| Corrente nominale 400 V (A) | 744 |
| Corrente nominale 690 V (A) | 431 |
| Rendimento al 100% del carico (%) | 96 |
| Classe di efficienza | IE3 |
| Fattore di potenza al 100% del carico | 0,91 |
| Caratteristiche di avviamento e coppia | |
| Rapporto coppia di spunto (LRT/RLT) | 1,4 |
| Rapporto coppia massima (BDT/RLT) | 2 |
| Rapporto corrente di spunto (LRA/RLA) | 7 |
| Momento d’inerzia del rotore (kg·m²) | – |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Prove | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di esercizio | |
| Configurazione di montaggio | IM B3, B5, B35, V1 |
| Tipo di servizio | S1 (S2, S3, S4 – S9 opzionale) |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC411 |
| Metodo di avviamento | Avviamento diretto (DOL), inverter (VFD), soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Pressacavi | 2-M63X1.5 |
| Condizioni di esercizio | |
| Intervallo di temperatura ambiente | -20 a +40°C (-30, +50, +60 opzionale) |
| Altitudine massima di installazione | fino a 1000 m |
| Imballaggio e dimensioni | |
| Dimensioni imballo (mm) | – |
| Peso imballo (kg) | 2100 |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | 6322-C3/6322-C3 |
| Lubrificante | Grasso a base di litio n. 2 (classe di temperatura) |
| Accessori | |
| 3 x termistore PTC | |
Il motore elettrico 1500 giri/min della classe 3LC PRO offre un equilibrio ideale tra prezzo di acquisto e risparmio energetico nei cicli di lavoro più impegnativi. Il modello 3LC-355LX2A-4 è progettato per fabbriche e gruppi OEM in cui sono decisivi coppia stabile, velocità costante e disciplina operativa a lungo termine senza fermi inutili.
Il suo robusto telaio in ghisa aiuta a mantenere la geometria della macchina anche sotto vibrazioni, carichi d’urto e turni lunghi. Gli scudi dei cuscinetti rinforzati in ghisa e i piedi rinforzati in ghisa favoriscono un montaggio rigido nelle unità tecnologiche dove un motore elettrico deve mantenere un posizionamento preciso, una bassa trasmissione delle risonanze e un funzionamento affidabile in servizio continuo.
Motore elettrico 1500 giri/min per l’azionamento stabile di grandi linee di produzione
Una potenza nominale di 450 kW e una velocità di 1485 giri/min conferiscono a questo motore elettrico asincrono le caratteristiche necessarie per applicazioni impegnative con maggiore inerzia del carico. In pratica viene impiegato negli azionamenti di presse bricchettatrici, linee di calandratura, grandi unità di pompaggio, ventilatori di estrazione, stazioni di miscelazione, gruppi compressori, granulatori, linee di trasporto, separatori, frantoi, laminatoi e pompe di processo con elevati requisiti di continuità.
- Una grandezza di 355 mm semplifica la progettazione della fondazione e il collegamento ai gruppi di azionamento esistenti.
- Una corrente nominale di 744 A a △ 400V supporta il dimensionamento preciso di quadri e protezioni.
- Una corrente nominale di 431 A a Y 690V semplifica l’impiego in sistemi con un livello di tensione più elevato.
- Un rapporto di corrente di avviamento di 7 aiuta nella progettazione degli avviamenti in reti più cariche.
- Un rapporto di coppia di avviamento di 1,4 e un rapporto di coppia massima di 2 forniscono riserva all’avvio di unità pesanti.
Robusto telaio in ghisa per ambienti industriali con vibrazioni e carichi d’urto
Un robusto telaio in ghisa è particolarmente vantaggioso quando l’azionamento è montato su telai in acciaio, piattaforme o in contenitori tecnologici più compatti. Il telaio in ghisa resiste meglio alle sollecitazioni locali e aiuta a mantenere nel tempo l’allineamento con riduttore, giunto o macchina azionata. Ciò è importante nelle attività in cui il disallineamento aumenta rapidamente l’usura dei cuscinetti e riduce gli intervalli di manutenzione.
Il cuscinetto DE 6322-C3 e il cuscinetto NDE 6322-C3 supportano un funzionamento affidabile del rotore con requisiti termici e meccanici più elevati. Per un produttore con anni di esperienza nei motori elettrici trifase, questa è una soluzione che soddisfa i requisiti a lungo termine dell’industria pesante e degli integratori di grandi unità tecnologiche.
Classe di efficienza IE3 per minori consumi nel funzionamento continuo
La classe di efficienza IE3 aiuta a ridurre le perdite con carico normale e durante lunghi periodi giornalieri di funzionamento. Nelle fabbriche dove il motore funziona per migliaia di ore all’anno, la differenza di consumo si riflette sul budget operativo molto prima rispetto alle applicazioni più piccole. Un’efficienza del 96% e un fattore di potenza di 0,91 favoriscono un funzionamento economico con carico stabile.
Per i produttori OEM, questo motore elettrico offre anche una base più chiara per la documentazione di gara e i calcoli interni del ciclo di vita. Un livello di rumore di 95 dB(A) va considerato già in fase di progettazione della sala macchine, soprattutto nei gruppi con più azionamenti o nelle aree tecniche chiuse.
Collegamento dei cavi predisposto per sistemi di alimentazione industriali
Per il passaggio della potenza sono disponibili pressacavi 2-M63X1.5, che semplificano la progettazione degli ingressi cavo secondo il cablaggio specifico del cliente e le sue pratiche di installazione. Un peso imballato di 2100 kg richiede la pianificazione della movimentazione e sottolinea allo stesso tempo la robustezza di un gruppo destinato ad applicazioni tecnologiche pesanti.
Nella scelta di un motore per nuove linee o in sostituzione di azionamenti esistenti, questo motore elettrico 1500 giri/min è adatto ovunque siano prioritari lunga durata, funzionamento stabile e costi energetici ragionevoli. Approfitta dell’offerta e aggiungi al tuo progetto un azionamento che favorisca un funzionamento affidabile anche con elevati carichi di processo.
