Motore elettrico 4 kW, 960 giri/min, 400 V, 1AL-132M1-6

Motore elettrico 1AL-132M1-6 per un’integrazione precisa nel funzionamento trifase

Motore elettrico 1AL-132M1-6 di VYBO Electric è un modello trifase a 6 poli con tensione nominale di 400/690 V, frequenza di 50 Hz e velocità nominale di 960 giri/min. È proprio questa combinazione a definirne il carattere operativo. Il motore è adatto dove l’azionamento deve funzionare in modo fluido, senza un avviamento inutilmente rapido e con buona regolarità durante l’intero turno. Nelle apparecchiature che necessitano di un ritmo stabile, tale funzionamento è pratico sia durante l’avviamento sia sotto carico prolungato. La potenza di 4 kW offre a questa versione una buona base per tecnologie in cui l’azionamento deve lavorare continuamente e collaborare in modo affidabile con la parte meccanica della macchina.

Il collegamento triangolo/stella facilita l’integrazione nei sistemi industriali standard. Il motore elettrico è adatto a DOL, controllo tramite inverter di frequenza e funzionamento con soft starter. Questo è importante quando un’applicazione richiede un semplice collegamento diretto e un’altra necessita di un avviamento più dolce o di un funzionamento regolato. In pratica, amplia le possibilità di impiego nelle tecnologie in cui cambiano modalità di funzionamento, condizioni di avviamento o requisiti di fluidità del processo.

Cosa offre questo modello nel funzionamento reale

La configurazione a 6 poli con 960 giri/min è naturalmente adatta ad apparecchiature in cui il movimento deve essere chiaro ed equilibrato. Per questo il motore elettrico 1AL-132M1-6 trova buona applicazione, ad esempio, in pompe di ricircolo, vasche di miscelazione, unità di trattamento aria, meccanismi a tamburo, trasportatori a nastro, gruppi di filtrazione, unità di essiccazione, postazioni di imballaggio, sistemi di aspirazione e tecnologie di selezione. In alcune attività, il vantaggio è una marcia più tranquilla sotto carico costante. In altre, è la buona risposta al controllo tramite inverter, che aiuta ad adattare meglio l’azionamento al ciclo operativo dell’apparecchiatura.

Il motore è progettato per una curva di carico parabolica o lineare, quindi è adatto sia ad applicazioni con resistenza continua sia a processi in cui il carico cambia in funzione del punto di lavoro. Nella ventilazione e nel pompaggio ciò è importante per la stabilità del sistema. Nel trasporto e nella miscelazione lo è per un comportamento meccanico regolare. Il momento d’inerzia del rotore di 0,0357 kg·m² favorisce una risposta equilibrata durante avviamento e regolazione. L’azionamento non risulta quindi inutilmente brusco e, allo stesso tempo, mantiene una risposta chiara quando cambia lo stato operativo.

Avviamento, coppia e comportamento elettrico

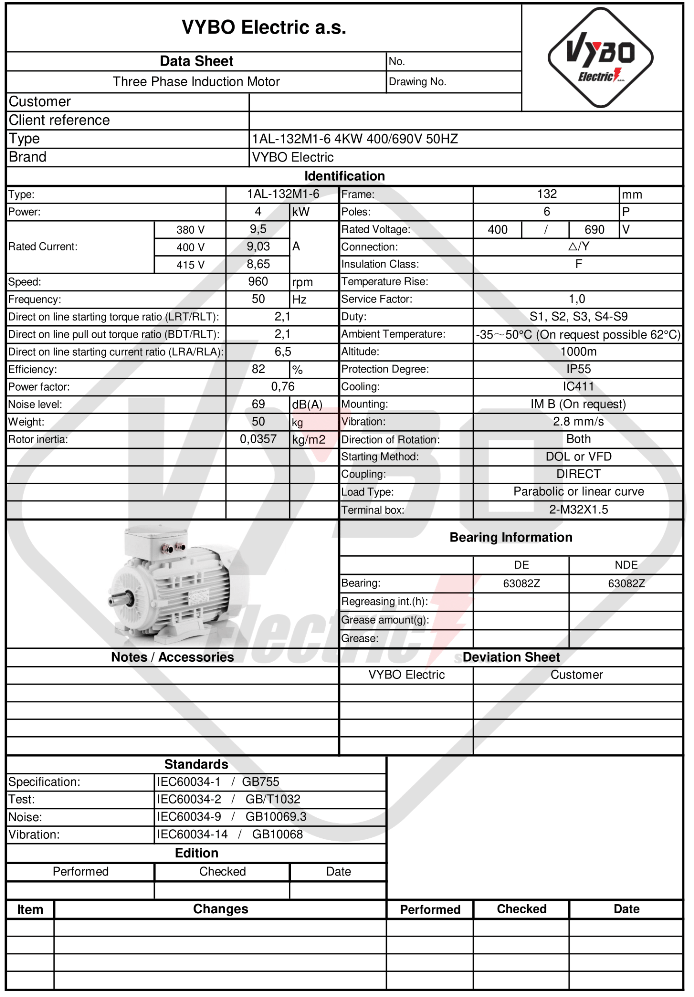

Durante l’avviamento, il motore offre un rapporto della coppia di avviamento di 2,1. Ciò aiuta a superare la resistenza iniziale dell’apparecchiatura senza una salita di giri incerta. Il rapporto della coppia massima di 2,1 favorisce un funzionamento stabile quando il carico cambia o fluttua brevemente. Il rapporto della corrente di avviamento di 6,5 è importante per il dimensionamento delle protezioni e del ramo elettrico. La corrente nominale è di 9,5 A a 400 V. Questi dati aiutano nella progettazione del quadro elettrico, degli elementi di protezione e del metodo effettivo di messa in servizio.

Il fattore di servizio di 1,0 corrisponde a un funzionamento stabile nelle condizioni nominali. I regimi S1, S2, S3 e S4-S9 offrono a questo modello un ampio campo di applicazione. Può funzionare in servizio continuo e in cicli intermittenti, in base a come viene configurata la tecnologia specifica. Nelle apparecchiature con avviamenti ripetuti ciò è importante per la sicurezza di ogni ciclo successivo. Nelle linee a funzionamento continuo favorisce la stabilità operativa a lungo termine.

Progettazione meccanica e predisposizione all’installazione

La grandezza di 132 mm offre una base solida per apparecchiature industriali in cui si richiedono al motore carico regolare e stabilità meccanica. Sui lati DE e NDE sono montati cuscinetti 6308-2Z, che favoriscono un supporto affidabile del rotore nel funzionamento quotidiano. Il grasso a base di litio n. 2 è adatto alle normali condizioni industriali. L’equilibratura con mezza chiavetta facilita il corretto collegamento a una puleggia, un giunto o un altro elemento di trasmissione.

La costruzione comprende pressacavi 2-M32X1.5, che favoriscono un ingresso ordinato dell’alimentazione. Il motore può ruotare in entrambe le direzioni e si adatta quindi bene anche ad apparecchiature in cui la disposizione definitiva dell’azionamento viene definita solo durante l’installazione. Il peso imballato di 50 kg e le dimensioni dell’imballo di 540 × 290 × 340 mm facilitano la pianificazione di movimentazione, stoccaggio e preparazione all’installazione nella tecnologia.

Resistenza e condizioni di lavoro

Il motore funziona con protezione IP55 e raffreddamento IC411. Ciò favorisce l’impiego in un normale ambiente industriale con polvere, umidità di esercizio e cicli di lavoro prolungati. La classe di isolamento F e la sovratemperatura B favoriscono un regime termico affidabile. Il modello è previsto per una temperatura ambiente fino a +65 °C e un’altitudine fino a 1000 m. Una vibrazione di 2,8 mm/s in classe A contribuisce a una marcia regolare, soprattutto dove il motore lavora con parti più precise della tecnologia.

Nella piattaforma 1AL OPTIMAL, questo modello rappresenta una soluzione professionale per un ampio impiego industriale. La serie è progettata come piattaforma a bassa tensione con carcassa in alluminio, con attenzione alla rapida messa in servizio, alla qualità comprovata e all’ottimo rapporto qualità-prezzo. Sono disponibili, secondo necessità, le forme di montaggio IM B3, IM B35, IM B5, IM B14 e IM B34.

Azionamento equilibrato per tecnologie con ciclo operativo regolare

Motore elettrico 1AL-132M1-6 è adatto dove dall’azionamento si richiedono fluidità, una solida soluzione meccanica e un’integrazione elettrica affidabile nel funzionamento. Nelle tecnologie orientate a un ritmo di lavoro stabile, offre sicurezza all’avviamento, buona predisposizione alla regolazione e una costruzione adatta all’impiego industriale quotidiano.
