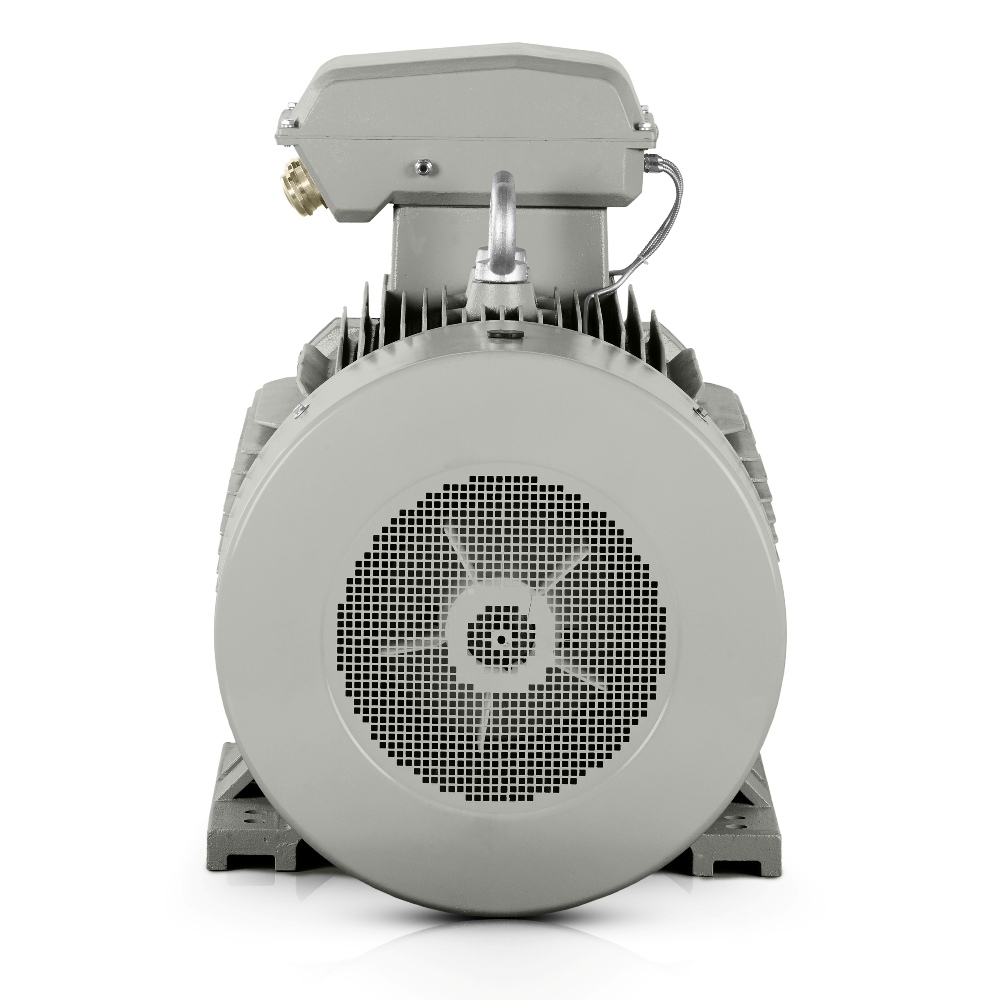

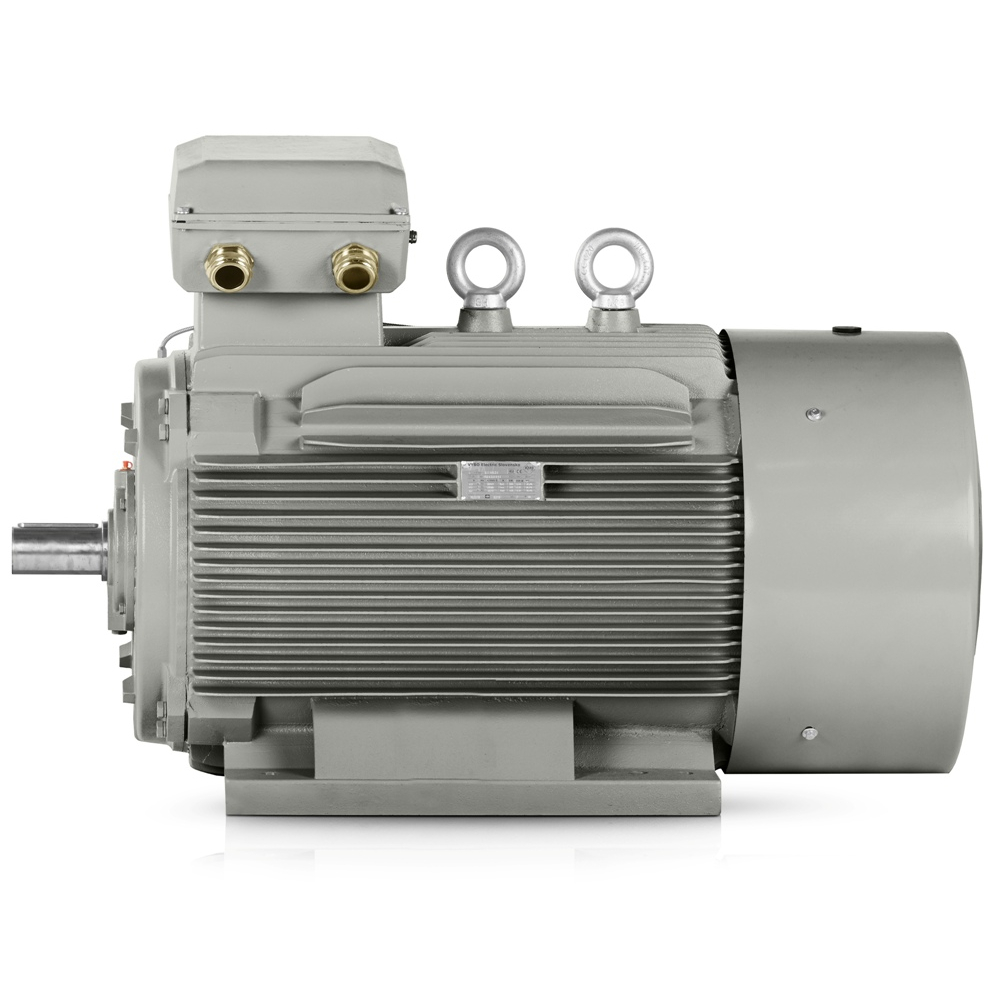

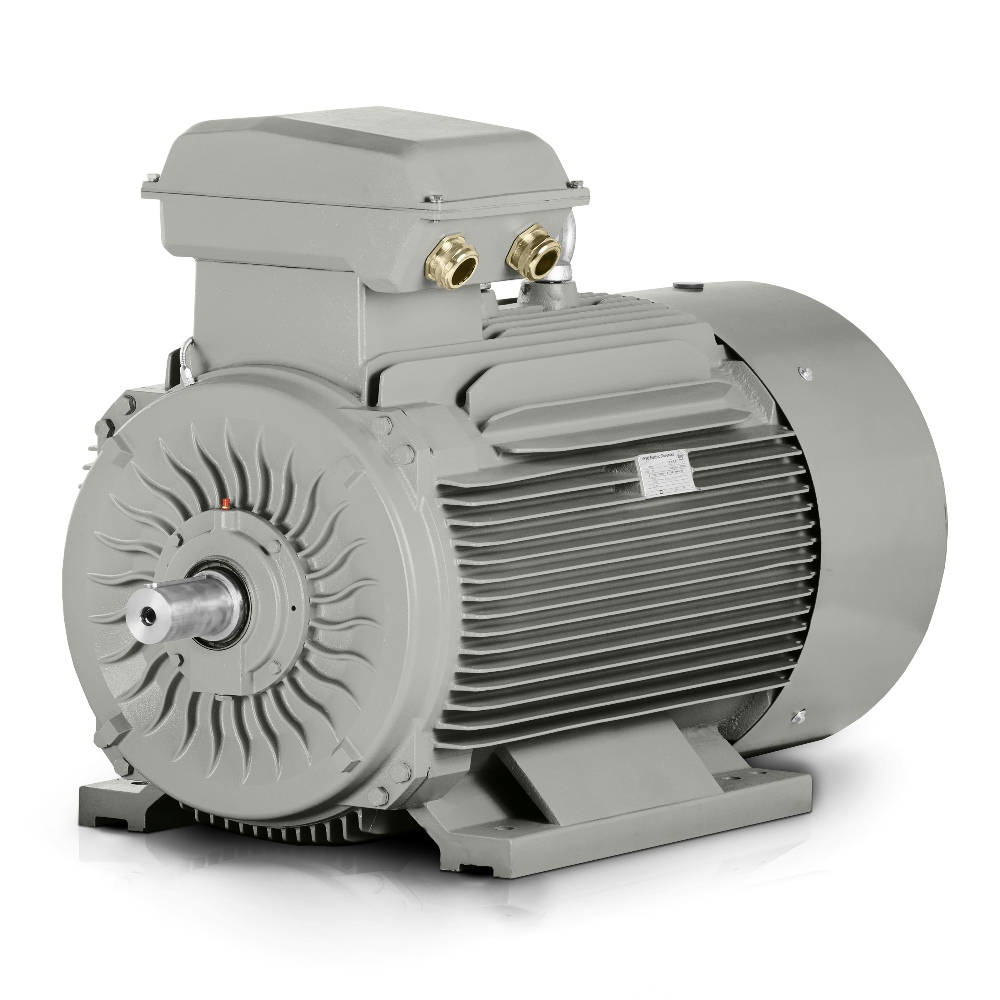

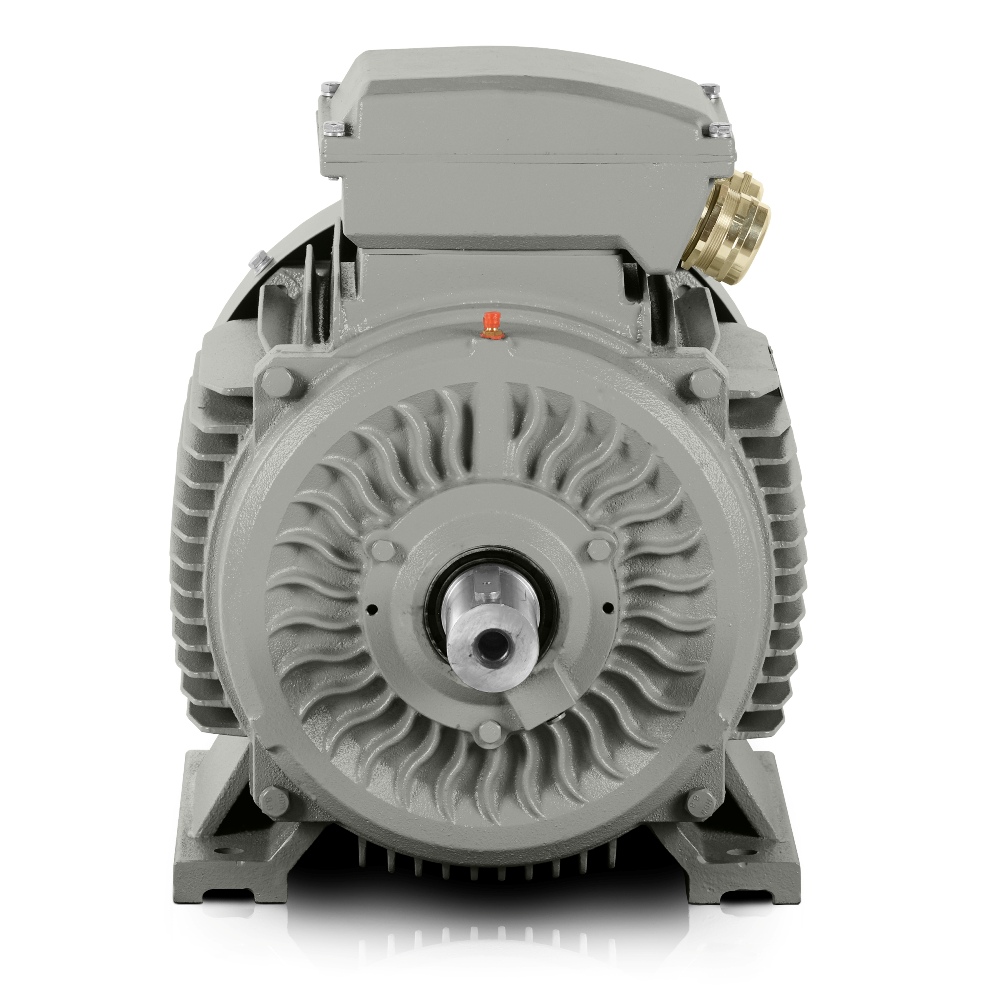

Motore elettrico trifase: 3LC-355LX2B-4, 500 kW
| Dati tecnici di base | |
| Tipo di motore | 3LC-355LX2B-4 |
| Potenza nominale (kW) | 500 |
| Grandezza carcassa (mm) | 355 |
| Numero di poli | 4 |
| Velocità nominale (giri/min) | 1485 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 400/690 |
| Collegamento | △/Y |
| Corrente nominale 400 V (A) | 826 |
| Corrente nominale 690 V (A) | 479 |
| Rendimento al 100% del carico (%) | 96 |
| Classe di efficienza | IE3 |
| Fattore di potenza al 100% del carico | 0,91 |
| Caratteristiche di avviamento e coppia | |
| Rapporto coppia di spunto (LRT/RLT) | 1,4 |
| Rapporto coppia massima (BDT/RLT) | 2 |
| Rapporto corrente di spunto (LRA/RLA) | 7 |
| Momento d’inerzia del rotore (kg·m²) | – |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Prove | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di esercizio | |
| Configurazione di montaggio | IM B3, B5, B35, V1 |
| Tipo di servizio | S1 (S2, S3, S4 – S9 opzionale) |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC411 |
| Metodo di avviamento | Avviamento diretto (DOL), inverter (VFD), soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Pressacavi | 2-M63X1.5 |
| Condizioni di esercizio | |
| Intervallo di temperatura ambiente | -20 a +40°C (-30, +50, +60 opzionale) |
| Altitudine massima di installazione | fino a 1000 m |
| Imballaggio e dimensioni | |
| Dimensioni imballo (mm) | – |
| Peso imballo (kg) | 2200 |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | 6322-C3/6322-C3 |
| Lubrificante | Grasso a base di litio n. 2 (classe di temperatura) |
| Accessori | |
| 3 x termistore PTC | |
3LC-355LX2B-4 è un motore elettrico a 4 poli con una potenza di 500 kW e una velocità nominale di 1485 giri/min, progettato per azionamenti in cui dalla macchina si richiedono funzionamento stabile, esercizio economico e lunga durata. In pratica, offre l’efficienza e il valore del modello 3LC-355LX2B-4 ovunque siano determinanti i costi operativi, la disponibilità 24/7 e la resistenza ai carichi prolungati nella produzione industriale.
Motore elettrico a 4 poli per tecnica di azionamento continuo
Una tensione nominale di 400/690 V consente un collegamento flessibile ai sistemi di alimentazione standard nei grandi impianti e alle unità tecnologiche che operano con carichi più elevati durante l’avviamento o con carichi di processo variabili. Una corrente nominale di 826 A a △ 400V e di 479 A a Y 690V offre una base affidabile per la progettazione di quadri, protezioni e percorsi dei cavi nella tecnica di azionamento più impegnativa.
Un rapporto di coppia di avviamento di 1,4, un rapporto di coppia massima di 2 e un rapporto di corrente di avviamento di 7 favoriscono l’avvio anche in applicazioni in cui occorre superare l’inerzia della tecnologia senza sollecitare inutilmente la rete elettrica. Il motore elettrico IE3 contribuisce inoltre a ridurre le perdite energetiche durante lunghi periodi giornalieri e cicli di lavoro ripetuti.
Robusto telaio in ghisa per funzionamento impegnativo
Un robusto telaio in ghisa è progettato affinché il motore resista a vibrazioni, sollecitazioni meccaniche e installazioni prolungate in gruppi con carichi dinamici più elevati. Gli scudi dei cuscinetti rinforzati in ghisa e i piedi rinforzati in ghisa aumentano la rigidità del montaggio e favoriscono la stabilità in attività dove si controllano la precisione di funzionamento e la durata dell’intero gruppo.
Questa costruzione è particolarmente vantaggiosa per grandi fabbriche e produttori OEM di grandi unità tecnologiche che devono integrare il motore in una linea robusta senza compromessi sull’affidabilità del montaggio meccanico. Un motore elettrico asincrono con questo design si adatta meglio ad attività che richiedono lunghi intervalli tra gli interventi di manutenzione e un elevato grado di ripetibilità.
Classe di efficienza IE3 per minori consumi durante turni lunghi
La classe di efficienza IE3 è particolarmente importante dove il motore funziona per gran parte della giornata e ogni differenza percentuale di efficienza si riflette sulla bolletta energetica. Un’efficienza del 96% e un fattore di potenza di 0,91 favoriscono un esercizio economico con carico stabile, che nelle grandi unità produttive si traduce in una migliore pianificazione dei costi e in un minore stress termico sull’azionamento.
Nei progetti in cui viene valutato il ritorno sull’investimento, è importante che un motore elettrico a 4 poli con questa efficienza aiuti a mantenere i consumi sotto controllo senza richiedere una riduzione delle prestazioni di processo. In molte attività è qui che diventa evidente la differenza tra un motore che si limita ad azionare la macchina e uno che aiuta a rendere più efficiente l’intero processo.
Disposizione dei cuscinetti e affidabilità di servizio nel lungo periodo
Il cuscinetto DE 6322-C3 e il cuscinetto NDE 6322-C3 sono selezionati per attività in cui si richiedono un supporto stabile del rotore e un funzionamento affidabile sotto carico pesante. Un peso imballato di 2200 kg riflette la costruzione robusta adatta a capannoni produttivi, unità tecnologiche e gruppi di installazione con fondazione rigida.
Un livello di rumore di 95 dB(A) è un dato importante per la progettazione del posto di lavoro, la pianificazione delle coperture e l’igiene acustica complessiva in produzione. I pressacavi 2-M63X1.5 semplificano il passaggio pratico dell’alimentazione durante installazione e interventi di assistenza, particolarmente apprezzato quando il montaggio deve concludersi entro una finestra di fermo limitata.
Applicazioni industriali tipiche con requisiti elevati
Il modello 3LC PRO è adatto alle attività che richiedono trasferimento stabile della potenza alla tecnologia della macchina. Le applicazioni tipiche comprendono:
- Unità di azionamento per frantoi di aggregati in cave e impianti di trattamento delle materie prime.
- Azionamenti per pompe ad alta capacità nelle stazioni di pompaggio dell’acqua industriale.
- Agitatori di processo nella lavorazione chimica sotto carico continuo.
- Unità di ventilazione per grandi capannoni industriali e linee di produzione.
- Stazioni di compressione per la distribuzione di aria compressa nelle fabbriche.
- Azionamenti per linee di trasporto nella metallurgia e nella movimentazione dei materiali.
- Apparecchiature di laminazione e avvolgimento nella produzione di semilavorati metallici.
Esperienza pratica per progetti OEM e grandi fabbriche
Oltre 15 anni di esperienza con motori e azionamenti si riflettono soprattutto nel fatto che i clienti ricevono una soluzione adatta al funzionamento reale, non soltanto un articolo di catalogo. Nei progetti OEM ciò significa integrazione più semplice nel progetto della macchina, parametri elettrici prevedibili e minore rischio durante la messa in servizio dell’unità completa.
Nelle grandi fabbriche sono importanti anche la disponibilità dei componenti di ricambio e una rapida pianificazione dei fermi. Questo motore elettrico a 4 poli combina potenza, robusta costruzione meccanica e disciplina energetica che sostiene il funzionamento a lungo termine senza interventi inutili.
Pronto per l’impiego senza ritardare il progetto
Se ti serve un motore per un’unità tecnologica che debba funzionare in modo affidabile ad alta potenza mantenendo sotto controllo i costi operativi, il 3LC-355LX2B-4 è pronto a soddisfare questi requisiti. Ordinalo per tempo, così potrai pianificare installazione, funzionamento di prova e messa in servizio della linea senza ritardi inutili.
Le consegne da magazzino e di progetto devono essere gestite rapidamente, perché con azionamenti di questa potenza ogni giorno di fermo conta. Il tuo ordine fornisce un motore preparato per un impiego industriale impegnativo e per i requisiti precisi della tua tecnologia.
