Motore elettrico 7,5 kW, 970 giri/min, 400 V, 1AL-160M-6

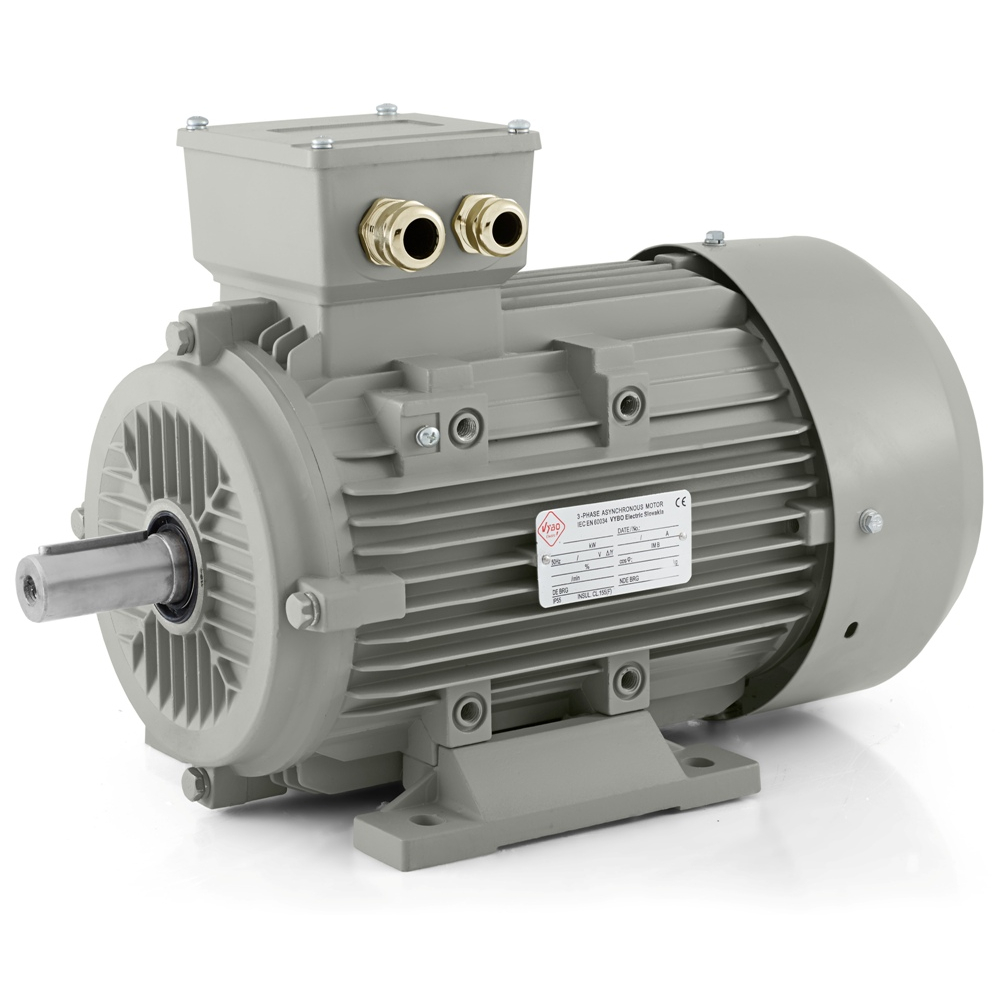

Motore elettrico 1AL-160M-6 per apparecchiature dal funzionamento regolare e affidabile

Il motore elettrico 1AL-160M-6 di VYBO Electric è adatto a tecnologie in cui si richiede all’azionamento un funzionamento costante, senza reazioni inutilmente brusche e con buona affidabilità sotto carico prolungato. Questo motore trifase a 6 poli, con una potenza di 7,5 kW e una velocità nominale di 970 giri/min, trova naturale impiego in gruppi di pompaggio, unità di trattamento aria, apparecchiature di miscelazione, trasportatori a nastro, sistemi di filtrazione, tecnologie di essiccazione, circuiti di ricircolo, linee di confezionamento, moduli di selezione, sistemi di aspirazione e azionamenti di meccanismi ausiliari di produzione. In queste applicazioni è importante che il motore non lavori in modo affrettato, ma mantenga un ritmo equilibrato e collabori bene con il sistema meccanico della macchina.

È proprio la combinazione di 6 poli e una velocità nominale di 970 giri/min a conferire a questo modello un carattere adatto ai processi che privilegiano la regolarità. Nei ventilatori aiuta a mantenere un funzionamento regolare del sistema. Nelle tecnologie di pompaggio favorisce la stabilità del regime operativo. Nei miscelatori e nei sistemi di ricircolo, il vantaggio è un movimento più tranquillo senza un avviamento inutilmente brusco. Durante il trasporto di materiali, la selezione o nelle apparecchiature di confezionamento viene apprezzato anche il comportamento più prevedibile dell’azionamento durante l’intero turno.

Perché è adatto alle tecnologie con carico regolare

Il motore è progettato per una curva di carico parabolica o lineare, quindi si inserisce bene nelle applicazioni con resistenza costante e nei processi in cui il carico varia in base al punto operativo. In pratica, questo è importante quando la tecnologia non funziona sempre nello stesso modo ma l’azionamento deve adattarsi all’andamento del processo. Il momento d’inerzia del rotore di 0,081 kg·m² favorisce una risposta equilibrata durante l’avviamento e la regolazione. Il motore quindi non risulta inutilmente rigido e, allo stesso tempo, mantiene sicurezza nel passaggio tra diversi stati operativi.

I tipi di servizio S1, S2, S3 e S4-S9 conferiscono a questo modello un ampio campo di utilizzo. Si adatta sia al funzionamento continuo sia ad apparecchiature con ciclo intermittente. Nelle tecnologie che funzionano continuamente per tutto il turno è importante la stabilità a lungo termine. In presenza di avviamenti ripetuti e cambiamenti nel ritmo di lavoro, è inoltre utile che il motore sia predisposto per un carico ciclico regolare nell’ambito dei tipi di servizio specificati.

Configurazione elettrica e possibilità di controllo

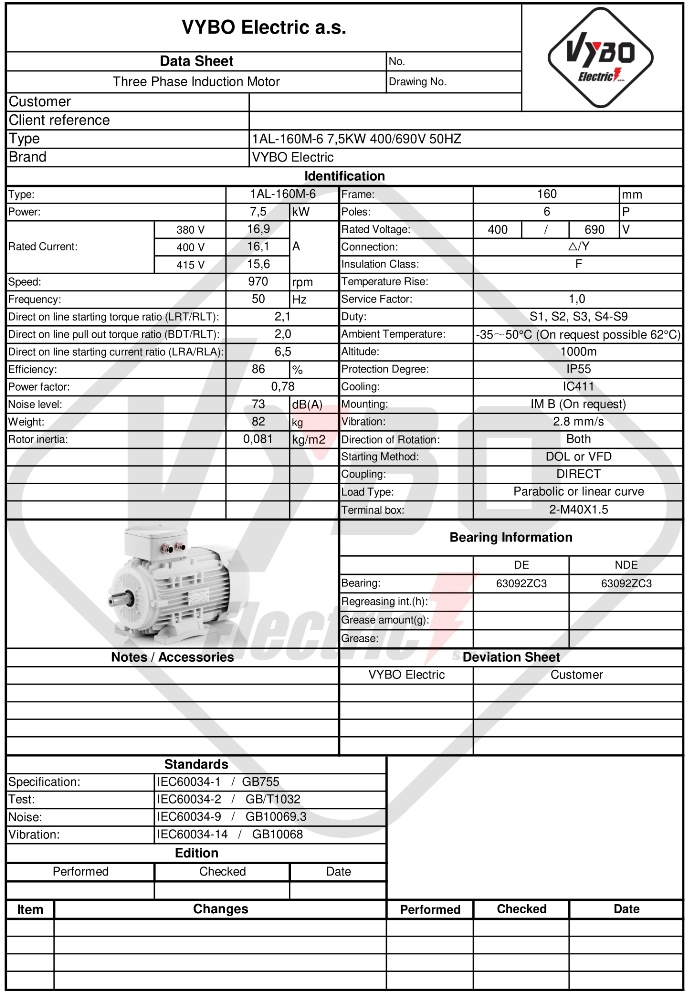

Il motore elettrico 1AL-160M-6 funziona con una tensione nominale di 400/690 V e collegamento triangolo/stella. Questa configurazione facilita l’integrazione in sistemi trifase industriali dove si richiede un collegamento affidabile e chiaramente definito. Il motore è adatto all’avviamento diretto, al controllo tramite inverter e al funzionamento con soft starter. Ciò amplia le possibilità di utilizzo, dagli azionamenti fissi alle tecnologie in cui sono vantaggiosi un avviamento più dolce o un migliore adattamento della velocità di lavoro al processo stesso.

Nei sistemi di ventilazione e nei circuiti di pompaggio è utile la possibilità di regolazione in base alla richiesta corrente. Nei meccanismi di miscelazione, trasporto o confezionamento, anche un avviamento più tranquillo è un vantaggio perché sollecita meno la meccanica collegata. Il fattore di servizio 1,0 corrisponde a un regime di lavoro stabile nelle condizioni nominali e favorisce un utilizzo affidabile nel normale esercizio industriale.

Costruzione, protezione e ambiente di lavoro

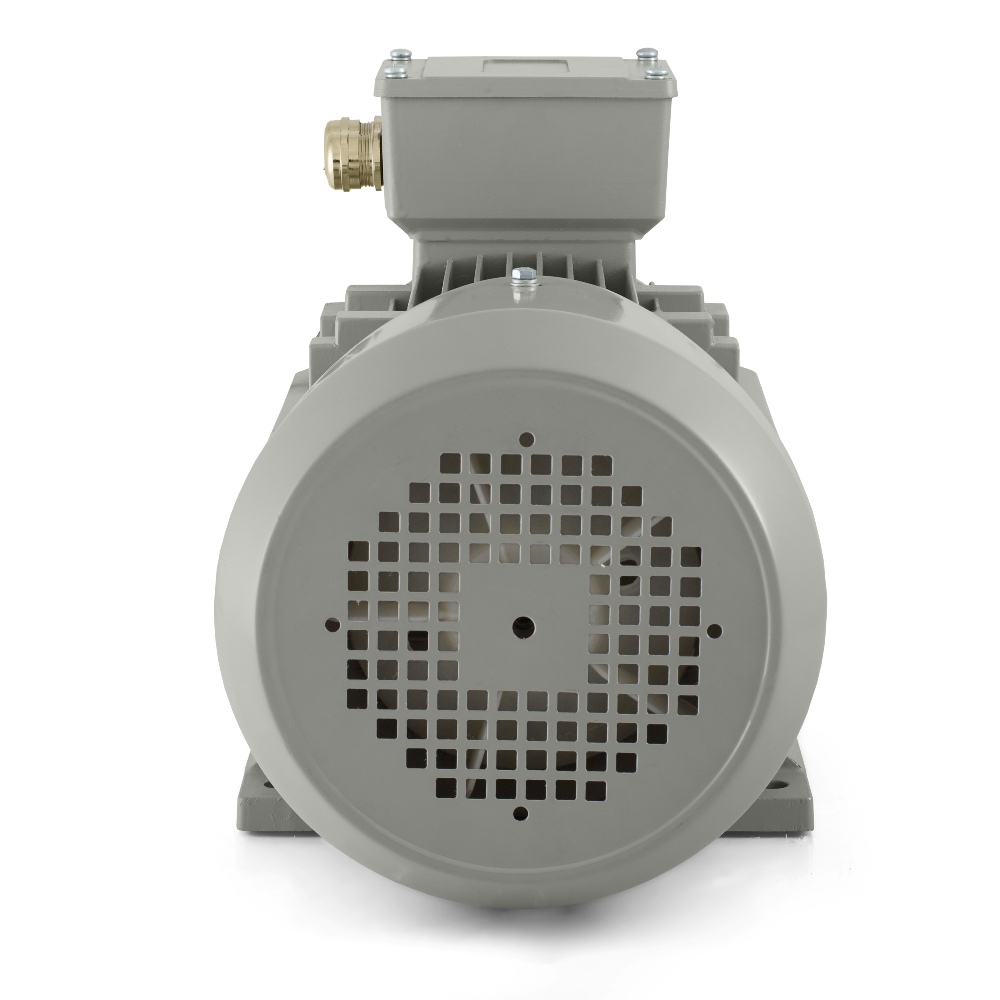

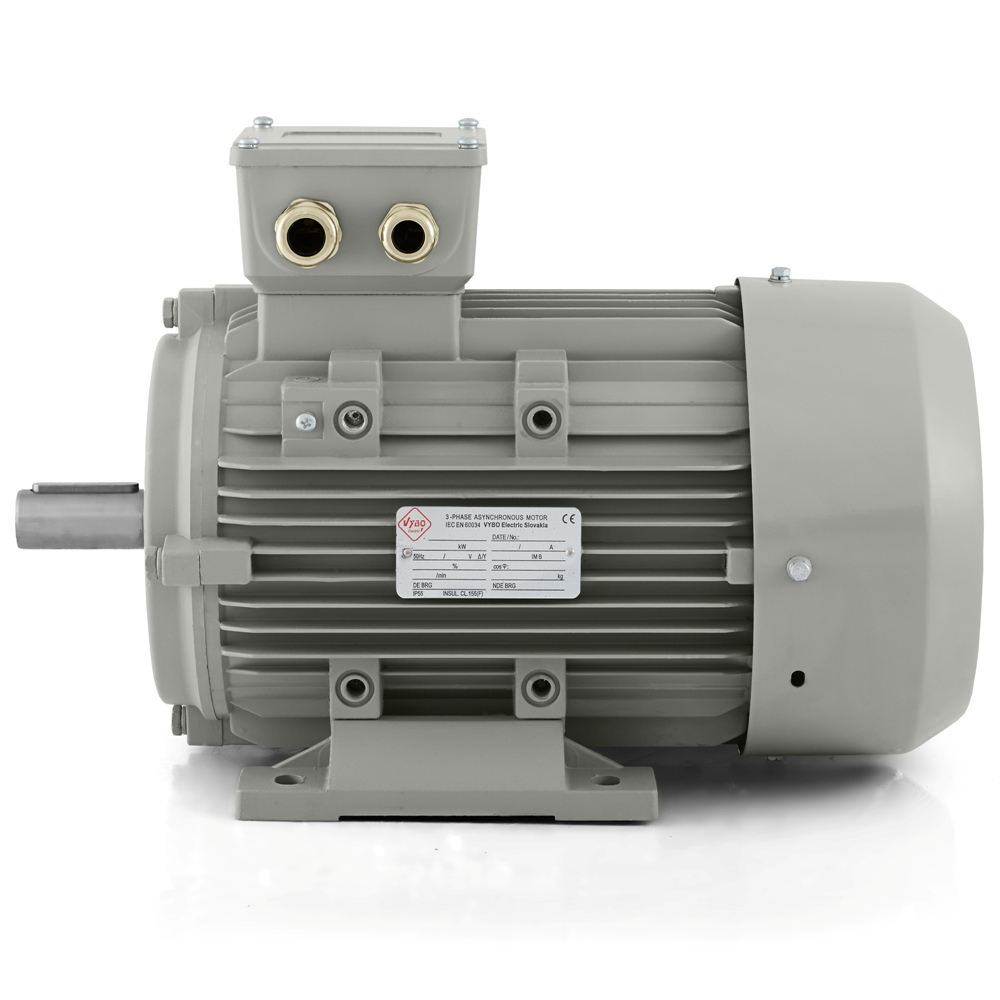

La grandezza di carcassa di 160 mm offre al motore una base solida per apparecchiature in cui si richiedono affidabilità meccanica e uso a lungo termine dell’azionamento. Il grado di protezione IP55 aiuta a proteggere le parti interne del motore dalla polvere e dall’umidità di esercizio. Questo è importante in capannoni produttivi, locali tecnici e impianti tecnologici degli edifici. Il raffreddamento IC411 favorisce un regime termico stabile sotto carico regolare e aiuta a mantenere un funzionamento affidabile durante cicli di lavoro più lunghi.

La classe di isolamento F e l’aumento di temperatura B costituiscono una base adeguata per l’uso quotidiano in condizioni industriali. Il motore è previsto per una temperatura ambiente fino a +65 °C e un’altitudine fino a 1000 m. Una velocità di vibrazione di 2,8 mm/s con classe di vibrazione A favorisce un funzionamento meccanico regolare, particolarmente utile dove all’azionamento sono collegati componenti tecnologici più precisi. Il livello di rumorosità di 73 dB(A) corrisponde al carattere industriale di questo modello.

Predisposizione meccanica e installazione nella macchina

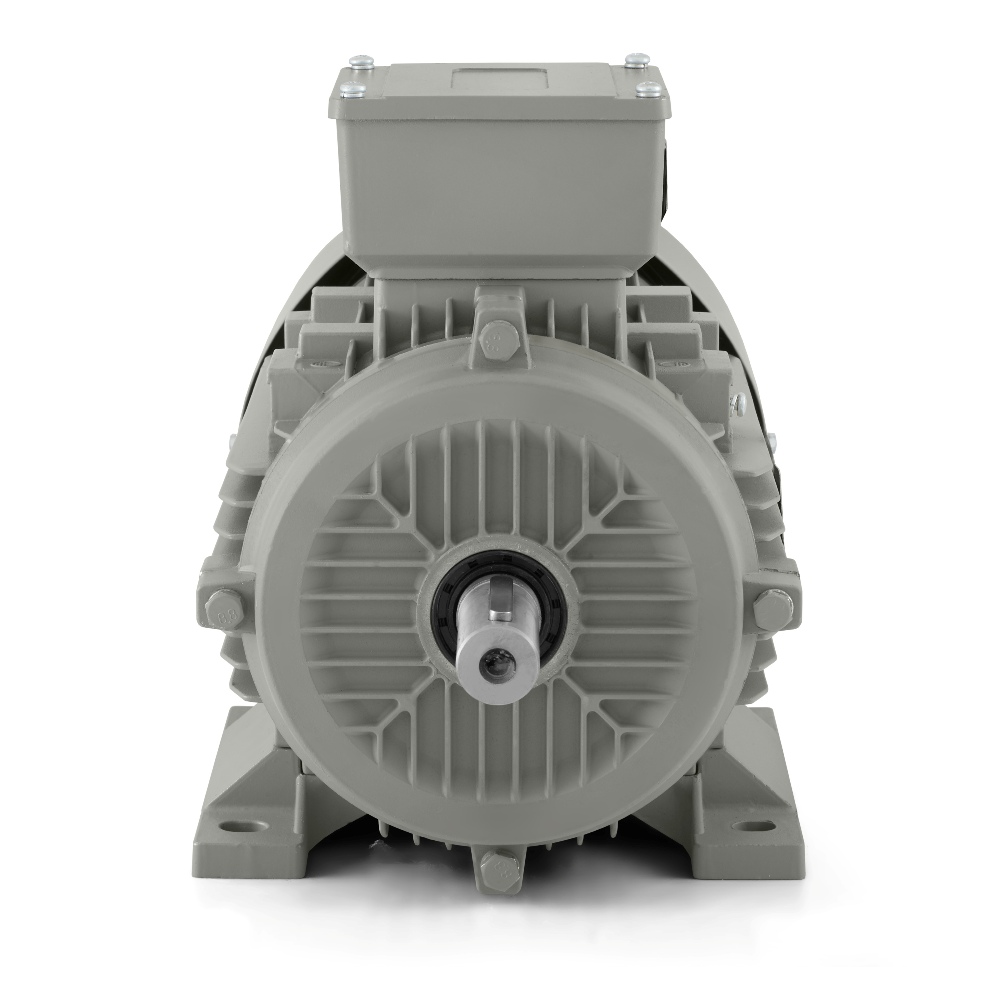

Sui lati DE e NDE vengono utilizzati cuscinetti 6309-2RZC3, che favoriscono un supporto affidabile del rotore sotto carico regolare e durante avviamenti ripetuti. Il grasso a base di litio n. 2 è adatto alle comuni condizioni operative industriali. L’equilibratura con mezza chiavetta facilita il corretto collegamento con una puleggia, un giunto o un altro elemento di trasmissione. La configurazione comprende pressacavi 2-M40X1.5, che aiutano a ottenere un collegamento di alimentazione ordinato e un instradamento chiaro dei cavi nell’unità tecnologica. Il motore può ruotare in entrambe le direzioni e si adatta quindi bene anche ad apparecchiature in cui la disposizione finale dell’azionamento viene stabilita solo durante l’installazione o la messa in servizio.

La serie 1AL OPTIMAL di VYBO Electric comprende motori elettrici professionali a bassa tensione con carcassa in alluminio per un’ampia gamma di applicazioni industriali. La piattaforma è nota per la rapida messa in servizio, l’ottimo rapporto qualità-prezzo e la qualità comprovata nelle reali condizioni operative. Se necessario, sono disponibili anche le forme di montaggio IM B3, IM B35, IM B5, IM B14 e IM B34.

Azionamento stabile per tecnologie che devono funzionare senza oscillazioni

Il motore elettrico 1AL-160M-6 è adatto ovunque l’apparecchiatura richieda un robusto motore a 6 poli con prestazioni equilibrate, una base meccanica affidabile e predisposizione al funzionamento a lungo termine. Con questo modello, VYBO Electric offre una soluzione adatta a tecnologie che privilegiano regolarità, funzionamento fluido e affidabilità nell’uso quotidiano.
