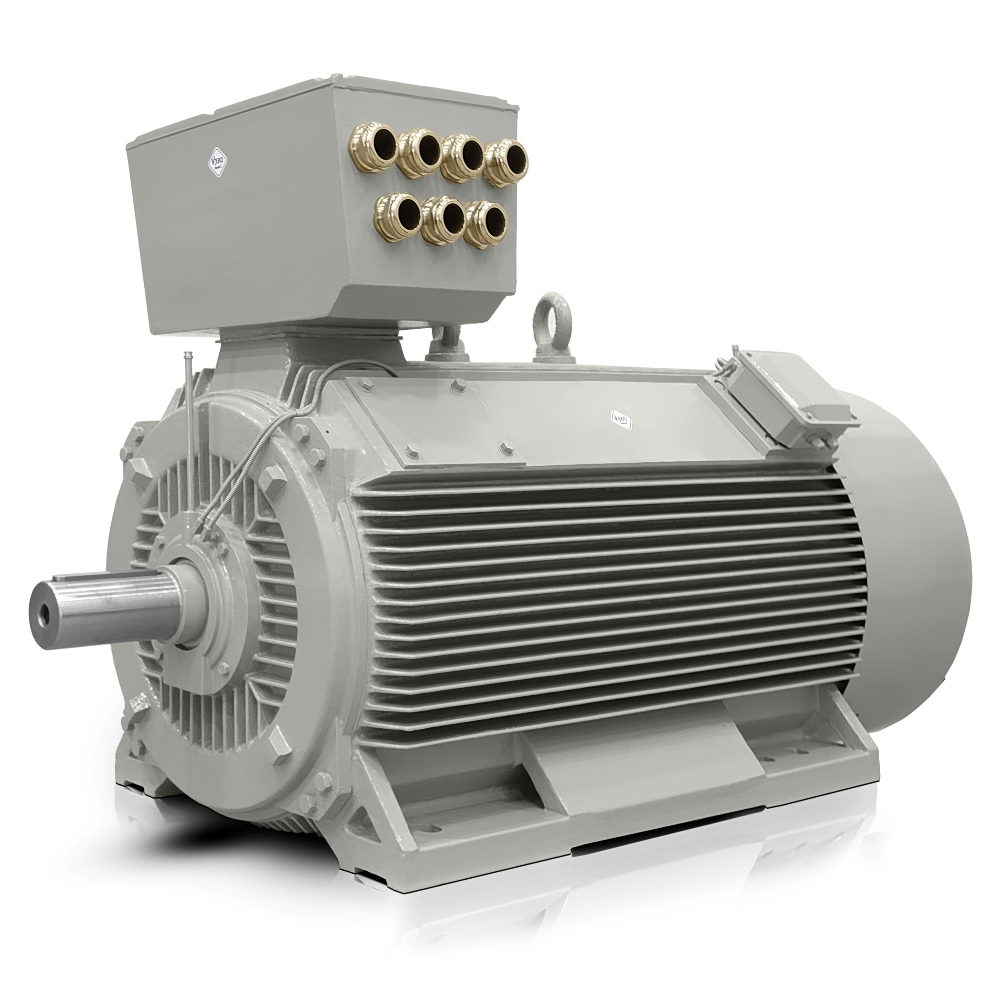

Motore elettrico 400 kW, 990 giri/min, 400/690 V, H17RL 355X3-6

Nelle linee di frantumazione, pompaggio, miscelazione e trasporto dei materiali, la stabilità dell’intero sistema è determinata soprattutto dal comportamento dell’azionamento sotto carico continuo. Il H17RL 355X3-6 è progettato per l’efficienza energetica negli impianti in cui sono richieste un’elevata densità di potenza e un funzionamento affidabile senza arresti inutili. Questo motore elettrico da 1000 giri/min di VYBO Electric si basa su anni di esperienza produttiva e sulle esigenze di grandi fabbriche e gruppi OEM.

Motore elettrico da 1000 giri/min per il carico continuo nella produzione industriale

La velocità nominale di 990 giri/min aiuta a mantenere un funzionamento regolare negli azionamenti in cui vengono monitorati il trasferimento stabile della coppia e un comportamento di avviamento prevedibile. Il motore elettrico asincrono in questa configurazione è adatto ad apparecchiature che operano con lunghi cicli produttivi e richiedono capacità di riserva sia per l’avviamento sia per i picchi di esercizio.

In combinazione con una potenza di 400 kW e una coppia nominale di 3859 Nm, si ottiene una soluzione in grado di gestire processi gravosi senza eccessivi requisiti di spazio nel locale macchine. La potenza compatta risulta particolarmente evidente quando una classe di potenza superiore deve essere inserita in un’area di installazione limitata.

Potenza compatta per grandi tecnologie con spazio limitato

La grandezza costruttiva di 355 mm favorisce l’installazione in gruppi robusti in cui sono importanti non solo la potenza, ma anche l’uso razionale dello spazio disponibile. La robusta struttura in ghisa offre una maggiore resistenza meccanica e stabilità alle vibrazioni comuni nell’esercizio industriale pesante.

Un rendimento del 96,1 % e un fattore di potenza di 0,85 contribuiscono a ridurre le perdite operative durante l’uso prolungato. Un motore elettrico di questa classe è quindi adatto a tecnologie in cui i costi vengono monitorati durante l’intero ciclo di vita dell’azionamento, non solo al momento dell’acquisto.

Robusta struttura in ghisa per vibrazioni, polvere e lunghi cicli di lavoro

La classe di isolamento F insieme all’aumento di temperatura B favorisce il funzionamento nelle modalità in cui il motore è esposto a carichi termici più elevati. La gabbia massiccia del rotore in alluminio aiuta a trasferire l’energia durante l’avviamento e nei punti di esercizio ripetuti.

Un peso di 2800 kg e un momento d’inerzia GD² di 47,200 kg·m² costituiscono una base per il funzionamento stabile in grandi sistemi tecnologici. Un’inerzia esterna di avviamento di 394,000 kg·m² corrisponde ad applicazioni in cui il motore è collegato a un carico meccanico significativo.

Lubrificazione e manutenzione avanzate per lunghi intervalli di manutenzione

La rilubrificazione dei cuscinetti durante il funzionamento riduce la necessità di interventi durante la normale produzione e semplifica la pianificazione della manutenzione. Il cuscinetto DE 6322C3 e il cuscinetto NDE 6222C3 sono selezionati per favorire una maggiore durata nelle applicazioni in cui è richiesta un’elevata disponibilità dell’azionamento.

La corrente nominale △ 400V 709 A e la corrente nominale Y 690V 411 A sono importanti nella progettazione di quadri elettrici, soft starter e componenti di protezione nei progetti OEM. Un rapporto di corrente di avviamento del 650 % e un rapporto di coppia massima del 200 % offrono ai progettisti margine per dimensionare adeguatamente il sistema di avviamento.

Applicazioni per linee produttive, trasporto dei materiali e sistemi tecnologici

Questo motore elettrico viene utilizzato in impianti gravosi in cui sono importanti un funzionamento stabile e una strategia di assistenza prevedibile.

• Mulini per clinker di cemento nella lavorazione delle materie prime e finale.
• Frantoi per aggregati nelle linee di cava e lavorazione.
• Stazioni di pompaggio dell’acqua di processo con funzionamento continuo prolungato.
• Unità di ventilazione per l’aspirazione delle polveri nei capannoni metallurgici.
• Trasportatori a nastro con elevato carico di coppia durante l’avviamento.
• Unità di miscelazione per miscele chimiche e da costruzione.
• Linee di estrusione e granulazione nella lavorazione delle materie plastiche.

VYBO Electric per progetti OEM e grandi applicazioni industriali

I gestori di grandi fabbriche e i produttori OEM di sistemi tecnologici apprezzano soprattutto quando un motore è pronto per essere integrato in un sistema più ampio senza lunghi compromessi progettuali. In questo caso, prestazioni convincenti si combinano con un concetto di installazione richiesto dalle moderne linee produttive e dalla tecnologia di processo pesante.

VYBO Electric lavora da tempo con soluzioni per segmenti in cui sono determinanti la disponibilità dei ricambi, la pianificazione dell’assistenza e la stabilità dei parametri nel tempo. Per gli ordini legati a progetti con tempistiche brevi, è consigliabile ordinare il motore con sufficiente anticipo per mantenere fluido il processo di installazione e messa in servizio.

Il H17RL 355X3-6 è pronto per l’uso dove dall’azionamento si richiedono affidabilità, efficienza energetica e potenza compatta. Se l’obiettivo è mantenere la tecnologia in funzione senza arresti inutili, ordinatelo per il vostro progetto il prima possibile.
