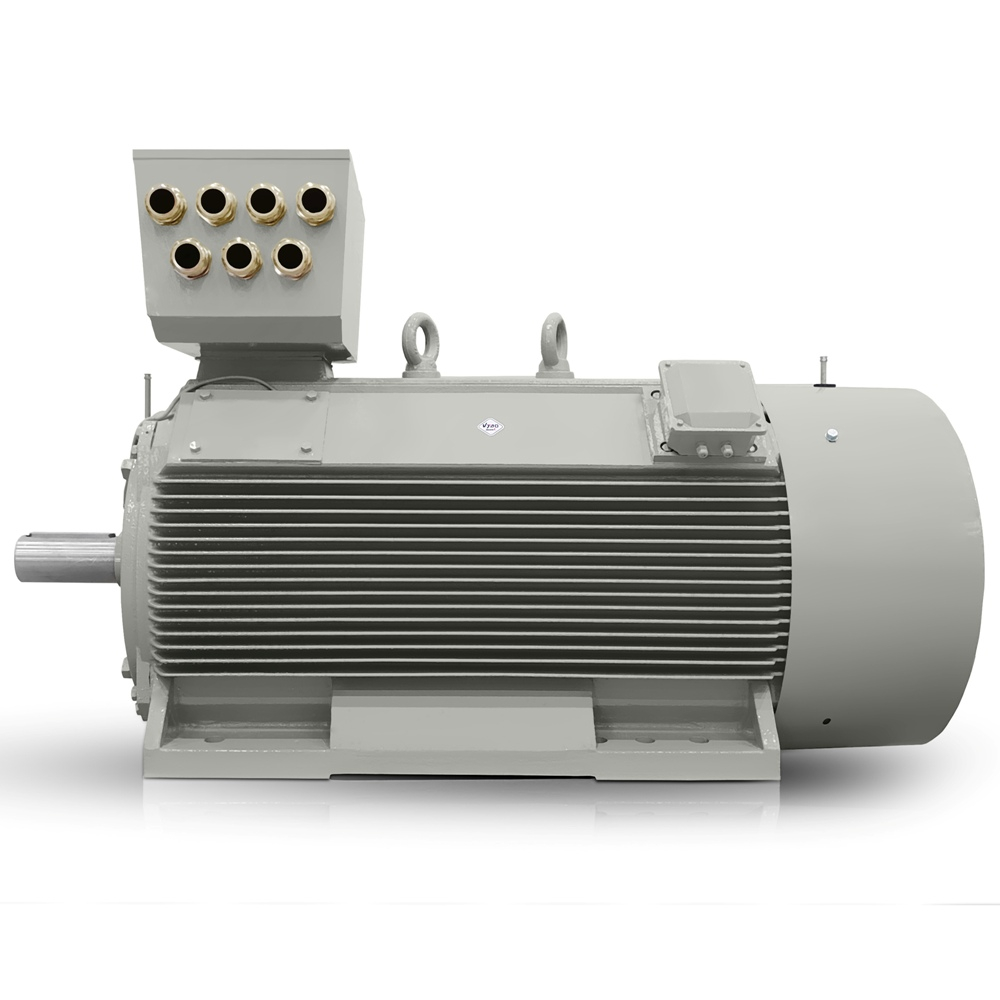

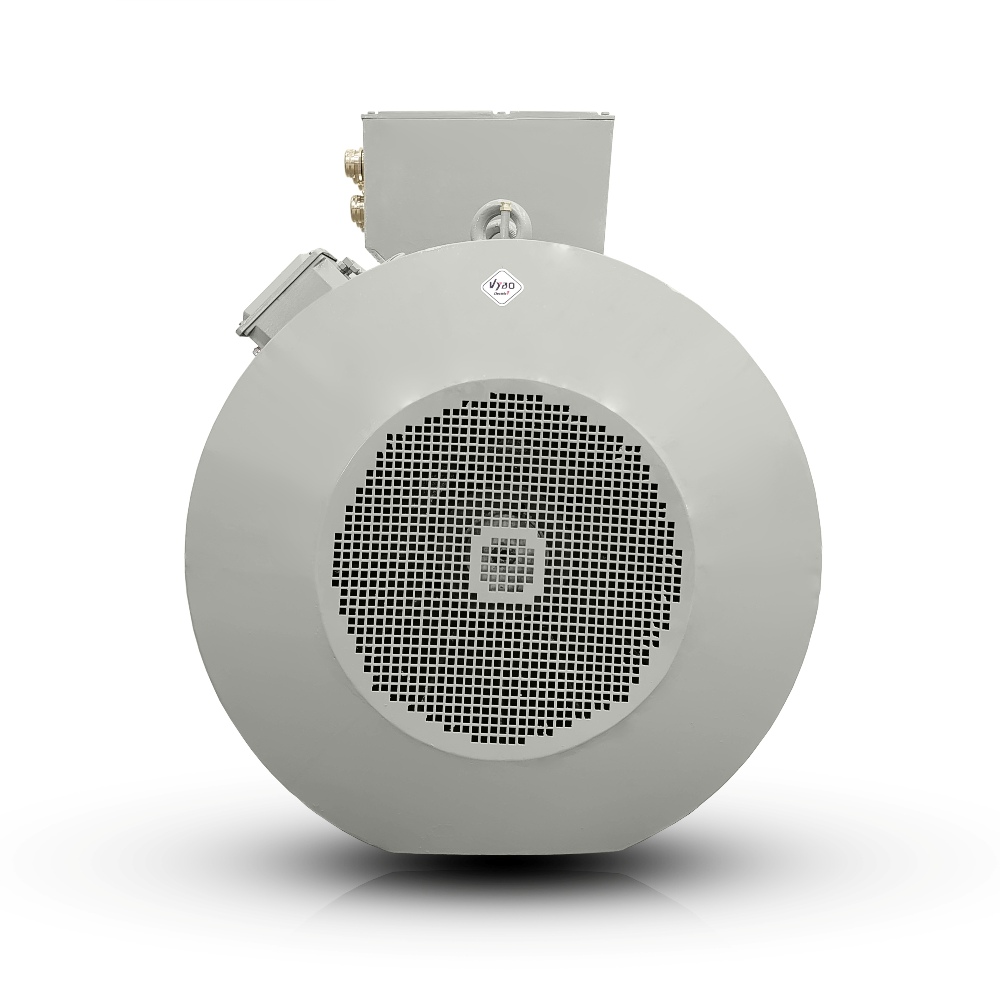

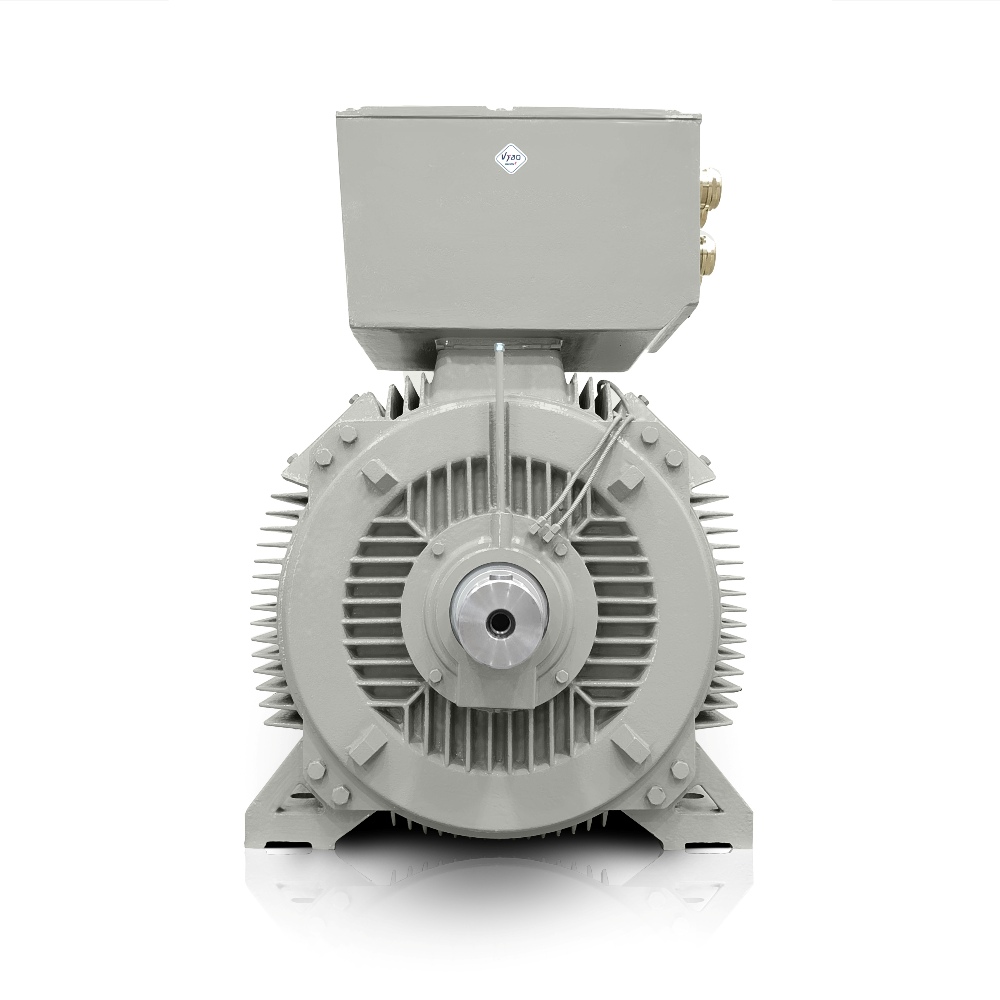

Motore elettrico 560 kW, 2980 giri/min, 400/690 V, H17RL 400X1-2

Nei trasportatori sottoposti a carichi elevati, nei gruppi di pompaggio e nelle linee di produzione pesanti, ogni dettaglio dell’azionamento è importante. L’H17RL Compact PRO nella versione H17RL 400X1-2 è un motore elettrico da 2900 giri/min costruito attorno al concetto di potenza compatta e consente di progettare un sistema tecnologico senza inutili compromessi sullo spazio. In pratica ciò significa funzionamento stabile, integrazione più semplice nei gruppi e prestazioni che supportano il servizio continuo.

VYBO Electric fornisce soluzioni per operatori di stabilimenti e costruttori OEM che necessitano di un motore elettrico affidabile per applicazioni impegnative con elevati carichi di processo. Migliaia di clienti soddisfatti VYBO Electric confermano che il funzionamento a lungo termine e la disponibilità del servizio sono importanti quanto la potenza stessa nella scelta di un azionamento.

Motore elettrico da 2900 giri/min per il funzionamento regolare delle tecnologie produttive

La velocità nominale di 2980 giri/min favorisce una risposta rapida dell’azionamento nei sistemi in cui è richiesto un coordinamento preciso con il ciclo operativo della macchina. In questo tipo di applicazione è particolarmente utile nelle linee di produzione dove sono importanti il trasferimento stabile dell’energia e la limitazione delle oscillazioni durante l’avviamento.

• Linee di estrusione e miscelazione nella produzione chimica.
• Azionamenti principali di apparecchiature di laminazione e avvolgimento.
• Azionamenti di frantoi rotativi in cave e ambienti minerari.
• Grandi pompe centrifughe nei settori dell’energia e dell’acqua.
• Unità di ventilazione per capannoni tecnologici a funzionamento continuo.
• Linee di trasporto in centri logistici e di imballaggio.

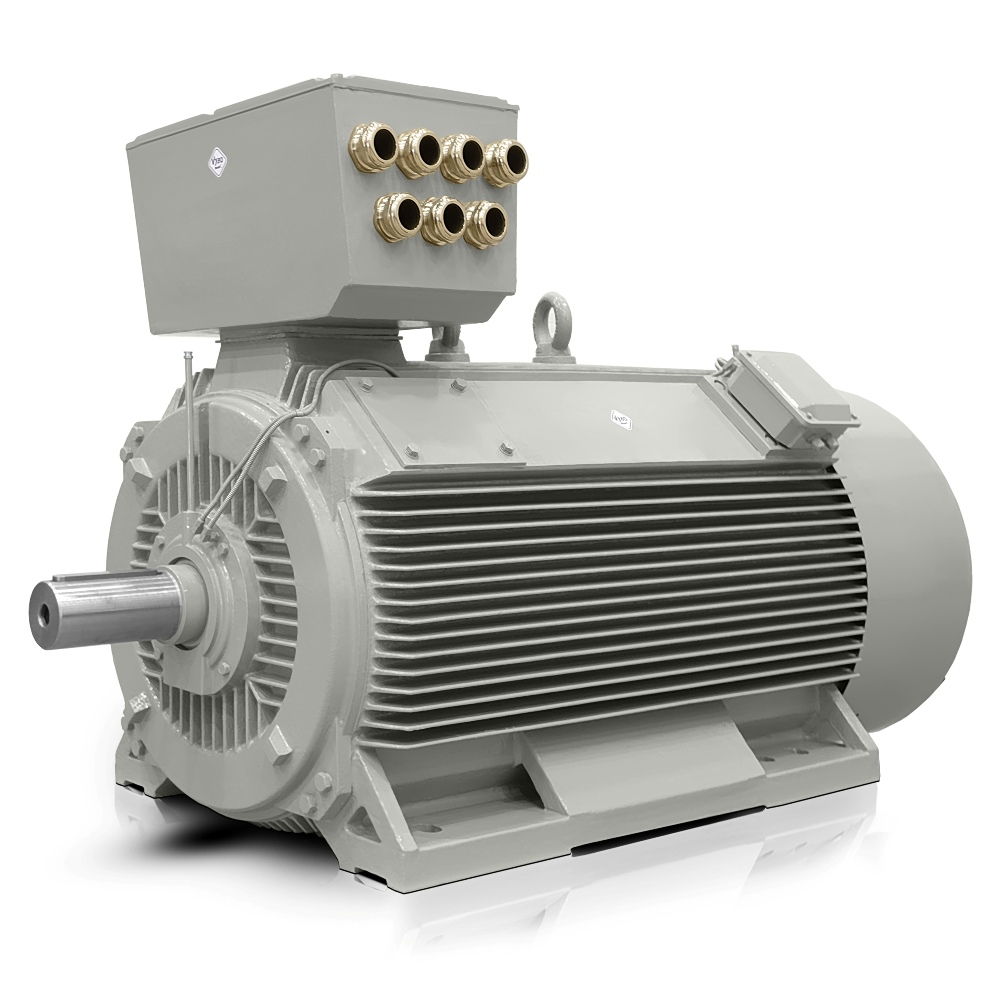

Robusta struttura in ghisa per una lunga durata nell’industria

La robusta struttura in ghisa conferisce al motore la resistenza necessaria al funzionamento con avviamenti ripetuti, vibrazioni e lunghi cicli di lavoro. La struttura in ghisa aiuta a mantenere la stabilità meccanica del gruppo anche dove sono richieste maggiore rigidità di montaggio e precisione di posizionamento all’interno del sistema di azionamento.

Questa costruzione è particolarmente importante negli impianti in cui ci si aspetta dall’azionamento un lungo intervallo di manutenzione e prestazioni affidabili senza frequenti arresti. Sia per i grandi stabilimenti sia per le integrazioni produttive OEM, questa base è adatta a macchine che devono funzionare sotto carico continuo mantenendo una geometria meccanica precisa.

Gabbia del rotore progettata per carichi elevati

La solida gabbia del rotore in alluminio favorisce la durata durante le condizioni di avviamento e le variazioni dinamiche di carico. Insieme ai parametri di avviamento e coppia, aiuta il motore ad affrontare applicazioni in cui è richiesto un innesto deciso dell’azionamento anche contro una notevole resistenza tecnologica.

Potenza compatta per macchine senza spazio disponibile

La potenza compatta è essenziale nei modelli di questa classe di potenza per i progettisti che lavorano con layout tecnologici densi e non vogliono compromettere la capacità di azionamento richiesta. La grandezza telaio di 400 mm consente un’integrazione efficiente in sistemi robusti in cui contano ogni dimensione di installazione e ogni punto di accesso per la manutenzione.

In pratica questo approccio è particolarmente apprezzato dai costruttori di macchinari che devono combinare un’elevata potenza con un ingombro di installazione ragionevole. Nella modernizzazione delle linee di produzione, il motore diventa una scelta adatta agli spazi in cui una soluzione più grande complicherebbe la progettazione di trasmissioni, fondazioni o protezioni.

Scelta della classe di efficienza per l’economicità operativa a lungo termine

Per gli impianti ad alta intensità energetica è importante poter scegliere la classe di efficienza in base al profilo applicativo richiesto. La disponibilità di IE3, IE4 e IE5 aiuta ad adattare l’azionamento agli obiettivi del progetto, sia che si tratti di ottimizzare i consumi nel funzionamento continuo sia di sostenere una strategia più ampia di riduzione dei costi operativi nell’intero stabilimento.

I motori elettrici trifase di questa classe funzionano bene ovunque siano determinanti il ritorno a lungo termine e prestazioni stabili sotto carichi ripetuti. Per gli integratori e i team di manutenzione è un vantaggio poter abbinare la scelta dell’efficienza all’applicazione specifica senza influire sul progetto del nodo di azionamento.

Dati operativi a supporto della progettazione dell’azionamento

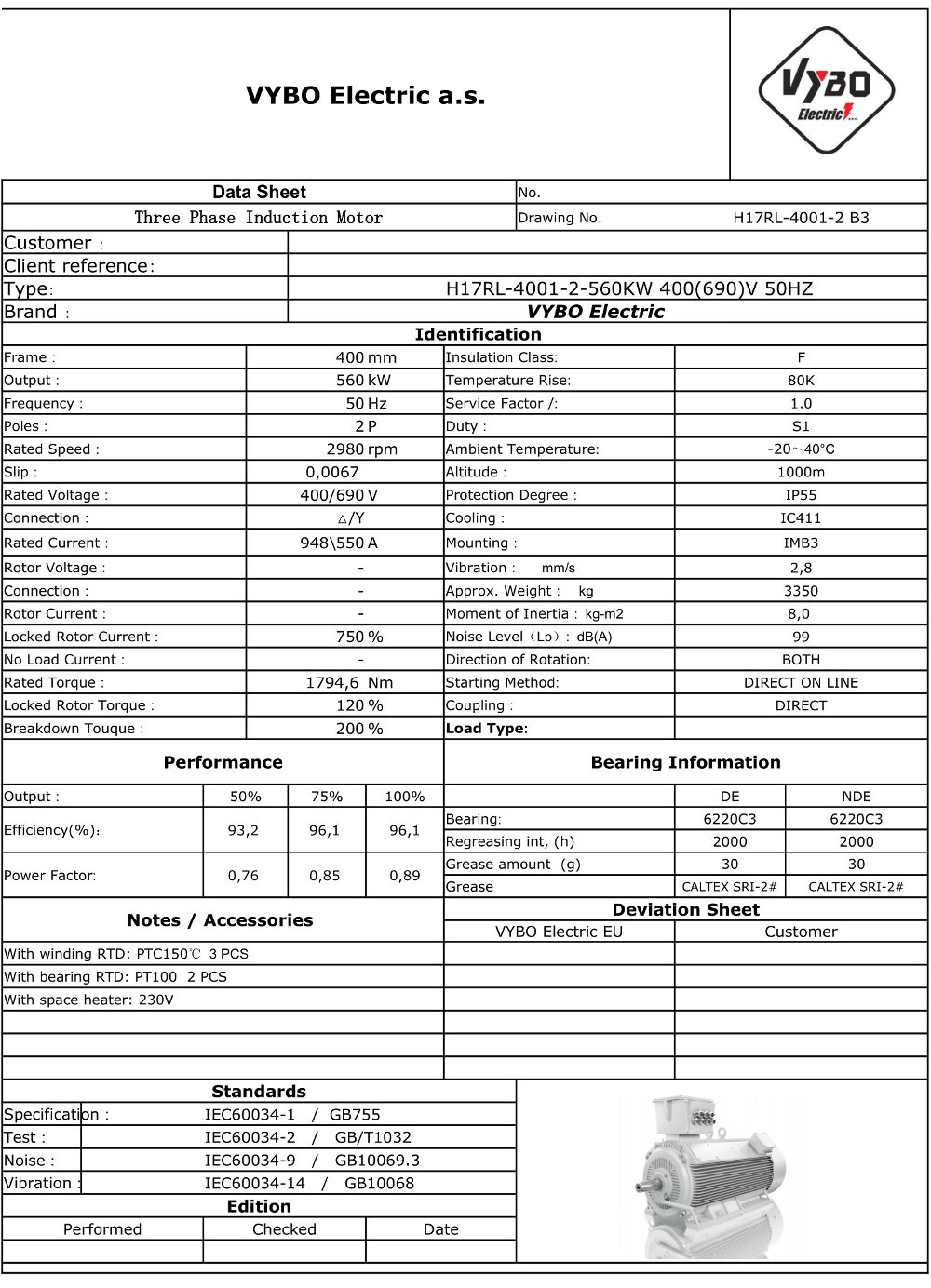

Una potenza nominale di 560 kW, una coppia nominale di 1795 Nm e un rendimento del 96,1 % costituiscono una base adatta per sistemi tecnologici con elevati requisiti operativi. Con un’alimentazione di 400/690 V, il motore offre una struttura per il collegamento industriale standard e consente al contempo di adattare il progetto all’infrastruttura elettrica dello stabilimento.

La corrente nominale a △ 400V è di 948 A e quella a Y 690V di 550 A, fornendo ai progettisti dati precisi per dimensionare quadri e componenti di protezione. Un fattore di potenza di 0,89 favorisce il funzionamento elettrico stabile nei gruppi in cui è necessario anche il coordinamento con altri grandi carichi.

La classe di isolamento F e la sovratemperatura B aiutano a mantenere il funzionamento entro un intervallo termico sicuro sotto carico prolungato. Il peso di 3350 kg, l’inerzia esterna di avviamento di 183,000 kg·m² e il momento d’inerzia GD² di 18,000 kg·m² sono parametri che il progettista può utilizzare nella definizione della fondazione, del giunto e del processo di avviamento.

Il cuscinetto DE 6220C3 e il cuscinetto NDE 6220C3 completano un gruppo predisposto per il funzionamento a lungo termine in ambiente industriale. Insieme al collaudato marchio VYBO Electric, questa è una soluzione per chi deve combinare prestazioni, durata meccanica e praticità d’uso in un unico motore.

Per progetti che richiedono un potente azionamento industriale con particolare attenzione a spazio, efficienza e durata, scegliete il modello H17RL Compact PRO e progettate un gruppo capace di funzionare in modo affidabile anche in condizioni impegnative.
