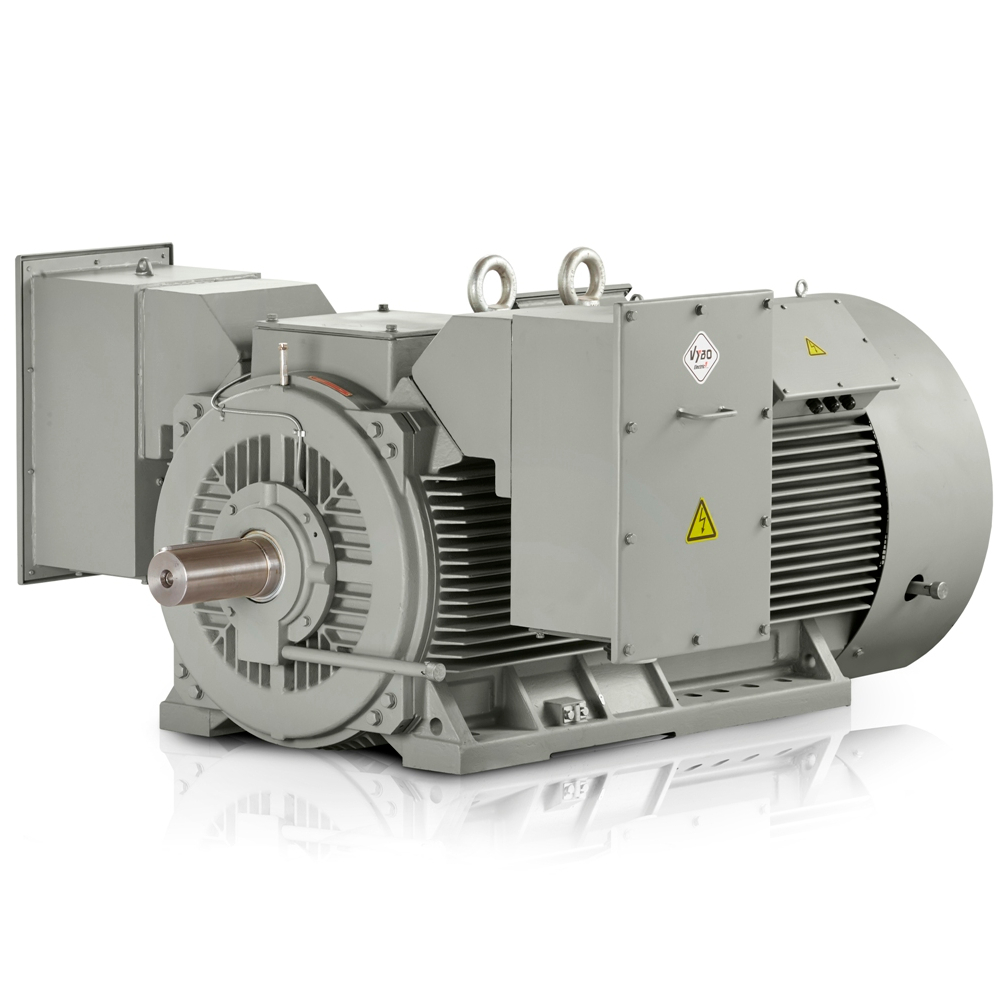

Motore elettrico trifase: H17R-315-8 160KW 6000V 50HZ
| Dati tecnici di base | |
| Tipo di motore | H17R 315-8 |
| Potenza nominale (kW) | 160 |
| Grandezza carcassa (mm) | 315 |
| Numero di poli | 8 |
| Velocità nominale (giri/min) | 737 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 6 000 |
| Collegamento | Y |
| Corrente nominale (A) | 21,6 |
| Rendimento al 100% del carico (%) | 94,3 |
| Fattore di potenza al 100% del carico | 0,76 |
| Caratteristiche di avviamento e coppia | |
| Coppia nominale (Nm) | 2073 |
| Rapporto coppia a rotore bloccato (LRT/RLT) | 1,1 |
| Rapporto coppia massima (BDT/RLT) | 2,1 |
| Rapporto corrente a rotore bloccato (LRA/RLA) | 5,1 |
| Momento d’inerzia del rotore (kg·m²) | 5,3 |
| Accessori | |
| 6 x PT100 nell’avvolgimento | |
| 1 x PT100 nel cuscinetto NDE | |
| 1 x PT100 nel cuscinetto DE | |
| Riscaldatore anticondensa 230 V | |
| 3 x termistore PTC | |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Collaudo | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di funzionamento | |
| Forma di montaggio | IM B3 (altre esecuzioni su richiesta) |
| Tipo di servizio | S1 |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC411 |
| Metodo di avviamento | DOL, VFD, soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Gabbia rotorica | barra di rame |
| Tipo di morsettiera | VYBO CB1-HV |
| Condizioni operative | |
| Intervallo di temperatura ambiente (°C) | da -20 a +40 (-30, +50, +60 opzionale) |
| Altitudine massima d’installazione | fino a 1000 m |
| Peso e finitura superficiale | |
| Peso approssimativo | 3130 kg |
| Colore | RAL7030 |
| Finitura verniciatura | lucida |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | 6322-C3/6322-C3 |
| Lubrificante | a base di litio, classe n. 2 |
Il H17R 315-B-8-6 Il modello offre un’elevata densità di potenza con 160 kW, caratteristica apprezzata negli impianti con spazio limitato e requisiti rigorosi di affidabilità. In una categoria in cui un motore elettrico da 700 giri/min determina la regolarità del processo, è importante che l’azionamento mantenga un regime operativo stabile senza inutili oscillazioni di carico. Questo motore elettrico da 6000 V è quindi adatto a tecnologie che devono trasmettere energia in modo efficiente con particolare attenzione al funzionamento a lungo termine.
Compatto motore elettrico da 700 giri/min per risparmiare spazio nei gruppi a 6 kV
Nella pratica si tratta di un motore elettrico trifase che offre ai progettisti margine per dimensionare un azionamento senza aumentare inutilmente le dimensioni dell’intero gruppo. La costruzione compatta è adatta a soluzioni in cui il motore deve erogare la piena potenza in una grandezza H315-H560 mantenendo al contempo una disposizione razionale della sala macchine. Per gli azionamenti industriali a 6 kV questo approccio è particolarmente vantaggioso ovunque ogni centimetro dello spazio di installazione sia importante.
Rotore in rame per una lunga durata sotto carico continuo
Le barre di rame nella gabbia rotorica favoriscono basse perdite e una migliore dissipazione del calore, caratteristica vantaggiosa durante cicli operativi più lunghi e avviamenti frequenti. In una linea di produzione o in una stazione di pompaggio, la riserva termica è importante per la durata stabile di cuscinetti, avvolgimenti e rotore. La costruzione del motore elettrico a otto poli aiuta a mantenere il punto di lavoro richiesto dove un funzionamento regolare e prevedibile è determinante.
Protezione speciale contro polvere, umidità e ambienti impegnativi
Per impianti con livelli più elevati di polvere, umidità o frequenti lavaggi della tecnologia, è essenziale che il motore resista all’ambiente senza interventi di manutenzione inutili. I gradi di protezione disponibili IP56, IP65, IP66 e IP67 ampliano le possibilità d’impiego nella lavorazione dei metalli, nel settore energetico e nei sistemi idrici. Ciò consente di utilizzare il motore anche dove l’area è regolarmente esposta a influenze esterne.
Elementi di servizio e monitoraggio della temperatura durante il funzionamento
VYBO Electric sviluppa e fornisce motori industriali sulla base di anni di esperienza con impieghi gravosi in diversi settori. Sono inoltre disponibili accessori che aiutano a monitorare con maggiore precisione le condizioni della macchina e a pianificare la manutenzione in base alle condizioni effettive. In pratica, ciò significa una migliore visibilità delle temperature di avvolgimenti e cuscinetti e un minor rischio di fermi non programmati.
Impiego in tecnologie in cui il funzionamento affidabile è determinante
Questo motore viene utilizzato in un’ampia gamma di applicazioni che richiedono coppia elevata, velocità stabile e lunga durata. È particolarmente adatto per:
-
Pompe principali nei sistemi di raffreddamento delle unità di generazione di energia.
-
Ventilatori per tecnologie di combustione e filtrazione.
-
Compressori per sistemi industriali di distribuzione dell’aria compressa.
-
Nastri trasportatori nella produzione di materiali pesanti.
-
Mulini negli impianti di produzione del cemento e di trattamento dei minerali.
-
Agitatori nell’industria chimica.
-
Impianti di laminazione e trafilatura nella metallurgia.
-
Separatori centrifughi nel trattamento delle materie prime.
-
Linee di macinazione e frantumazione nella lavorazione della pietra.
-
Tecnologie per il trattamento dell’acqua e stazioni di circolazione.
Per progettisti meccanici, team di manutenzione e reparti acquisti è importante che H17R Compact PRO-HV possa essere integrato in progetti nei quali è richiesto un coordinamento preciso tra la potenza del motore e le caratteristiche del carico. Se hai bisogno di verificare l’idoneità per un’applicazione specifica, contattaci.
