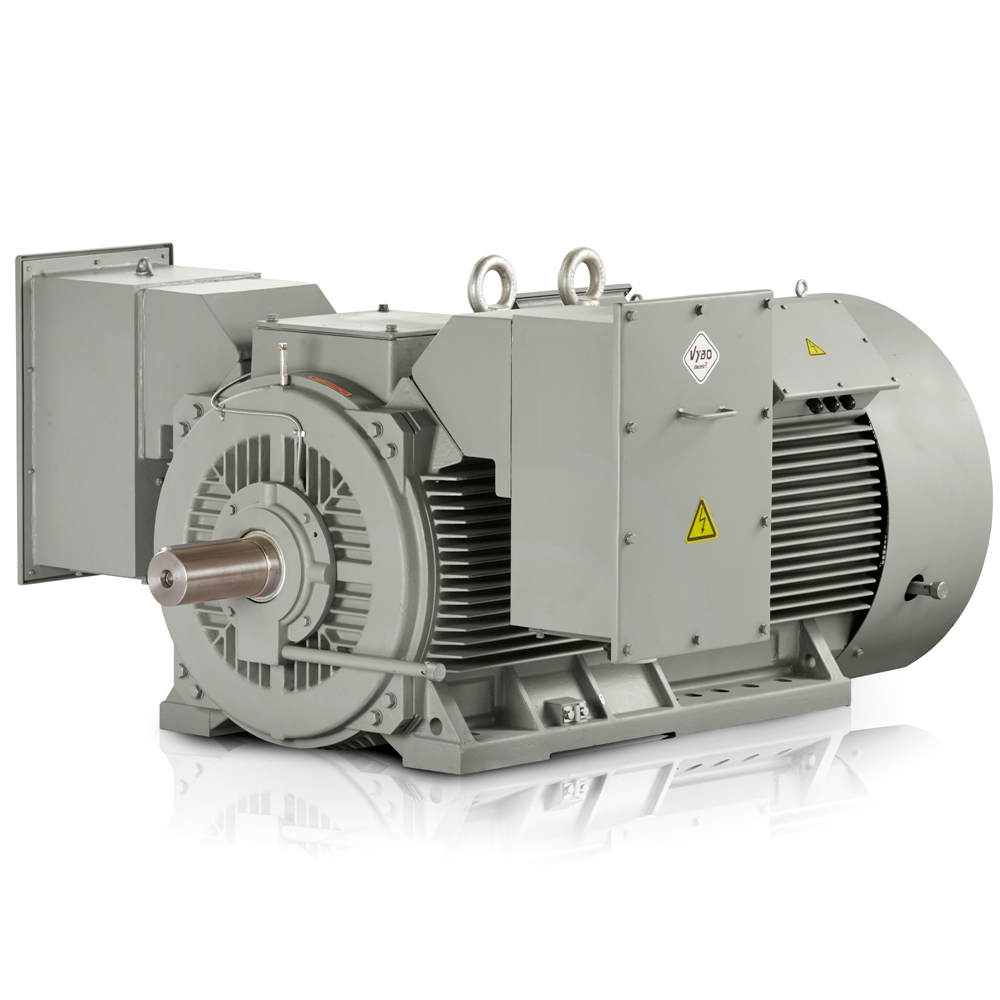

Motore elettrico ad alta tensione 250 kW, 2975 giri/min, 6 000 V, H17R-315-D-2-6

La progettazione del motore H17R-315-D-2-6 mira ad aiutare a tenere sotto controllo il consumo energetico con carichi medio-alti. La versione come motore elettrico da 3000 giri/min con una potenza di 250 kW è adatta dove dall’azionamento ci si aspettano prestazioni stabili, un comportamento termico ragionevole e un funzionamento prolungato senza inutili fermi. In pratica, questo è particolarmente apprezzato dagli impianti con cicli produttivi pianificati con precisione che monitorano il costo di ogni chilowattora.

Nel segmento degli azionamenti per stabilimenti di medie e grandi dimensioni, efficienza IE4 Super Premium ha un impatto diretto sull’economia di esercizio. Negli azionamenti industriali impegnativi è particolarmente evidente dove il motore funziona per molte ore in regime stazionario e anche piccole differenze nelle perdite producono una differenza percepibile sulle bollette energetiche. In combinazione con un fattore di potenza di 0,89, l’intera sezione di alimentazione e commutazione dell’azionamento può essere progettata in modo più efficace.

H17R Compact PRO-HV di VYBO Electric rientra tra le soluzioni che combinano un design ad alta tensione con dimensioni ragionevoli per l’installazione in sistemi tecnologici esistenti. Il motore elettrico da 6000 V con carcassa da 315 mm offre una soluzione salvaspazio per applicazioni in cui è importante inserire la piena potenza in un’unità compatta senza compromettere la disposizione della sala macchine. Una soluzione di questo tipo si adatta bene alla tecnologia di azionamento che opera con spazi limitati e requisiti elevati di accesso per la manutenzione.

Motore elettrico da 3000 giri/min per il funzionamento stabile delle linee di produzione

La velocità nominale di 2975 giri/min costituisce una base per un avviamento regolare e un funzionamento stazionario nei sistemi tecnologici che non devono presentare fluttuazioni nel dosaggio o nel trasporto del materiale. Un motore elettrico a 2 poli di questa categoria viene spesso scelto quando sono richieste una risposta rapida dell’azionamento e una regolazione precisa dell’accoppiamento al carico operativo. Grazie a una coppia di 803 Nm, il motore si comporta bene nelle applicazioni con maggiore inerzia del sistema.

In pratica, questo motore elettrico ad alta tensione è adatto ad azionamenti che devono mantenere la potenza a lungo termine resistendo al contempo alle variazioni di temperatura. La classe di isolamento F insieme alla classe di sovratemperatura B offre una riserva per modalità operative in cui il carico cambia durante i turni o all’avvio della tecnologia. La gabbia rotorica realizzata con strisce di rame aiuta a trasferire energia al rotore e sostiene il comportamento del motore sotto carico.

Efficienza IE4 Super Premium per minori perdite operative

Un rendimento del 94,9 % è particolarmente vantaggioso nella produzione continua, dove il motore entra nel bilancio dei costi giornalieri. In tali applicazioni conta anche il comportamento del motore a carico parziale e la sua capacità di mantenere un funzionamento efficiente su cicli operativi più lunghi. Una corrente nominale di 28,6 A semplifica inoltre la progettazione del quadro elettrico e della protezione dell’azionamento.

Quando l’affidabilità viene considerata in fase di progettazione, un rapporto di coppia massima del 2,9 % e un rapporto di corrente di avviamento del 6,3 % aiutano a prevedere il comportamento durante l’avviamento e il sovraccarico. Al contrario, il rapporto di coppia di avviamento dello 0,64 % indica che il motore è utilizzato al meglio quando la modalità di avviamento fa parte di un sistema di azionamento progettato con cura. Ciò consente al progettista di impostare con maggiore precisione l’inverter o i relativi componenti di avviamento.

Carcassa da 315 mm e soluzione di tensione compatta per tecnologie moderne

La carcassa da 315 mm offre un compromesso ragionevole tra potenza e spazio di installazione. Nei sistemi operativi più grandi è importante che il motore possa essere installato senza modificare le fondazioni, restando al contempo accessibile per l’ispezione dei cuscinetti e dei punti di collegamento. Un peso di 2900 kg e un momento d’inerzia del rotore di 2,400 kg·m² indicano che si tratta di una macchina per installazioni solidamente progettate con montaggio chiaramente definito.

Nelle tecnologie in cui viene monitorato il funzionamento preciso di trasportatori, pompe o compressori, è importante anche il comportamento dei cuscinetti. Il cuscinetto DE 6317-C3 e il cuscinetto NDE 6317-C3 supportano il funzionamento sotto carichi che variano secondo la modalità tecnologica. Questi componenti sono particolarmente importanti quando il motore viene utilizzato in ambienti con requisiti più elevati di continuità produttiva.

Selezione della frequenza per reti e applicazioni diverse

La progettazione del motore tiene conto del fatto che non tutti gli impianti utilizzano lo stesso regime di frequenza. La disponibilità anche per 60 Hz facilita l’impiego in progetti internazionali, forniture per linee destinate all’esportazione e apparecchiature con standard di rete diversi. In pratica, ciò semplifica la selezione durante la progettazione di nuovi sistemi e la modernizzazione di linee più vecchie.

H17R-315-D-2-6 è quindi adatto anche ad applicazioni che richiedono un rapido adattamento del funzionamento senza modificare il concetto di base dell’azionamento. Con una progettazione corretta, il motore elettrico ad alta tensione garantirà una marcia stabile in diverse condizioni operative lasciando al contempo margine per il controllo dei consumi.

Accessori e monitoraggio per l’affidabilità a lungo termine

Per un funzionamento impegnativo è importante che l’operatore abbia una visione dello stato termico del motore. L’equipaggiamento comprende 6xPT100 nell’avvolgimento, 1xPT100 nel cuscinetto NDE, 1xPT100 nel cuscinetto DE, un riscaldatore anticondensa e 3xPTC. Una soluzione di questo tipo aiuta a monitorare il funzionamento durante i periodi di fermo e durante gli avviamenti dopo una pausa prolungata.

Insieme ai certificati ISO del produttore VYBO Electric, ciò fornisce una base per l’impiego in ambienti in cui sono richieste tracciabilità e uno standard di produzione uniforme. Per ingegneri e progettisti è importante che il motore possa essere integrato in un sistema di monitoraggio più ampio senza inutili modifiche al concetto della macchina.

Applicazioni per impianti industriali impegnativi

Questo motore elettrico da 3000 giri/min può essere utilizzato nei seguenti sistemi tecnologici:

• Pompe di circolazione dell’acqua nelle unità di produzione energetica.
• Compressori d’aria compressa in impianti a produzione continua.
• Pompe di processo ad alta pressione nell’industria chimica.
• Linee di trasporto per materiali sfusi nei cementifici.
• Mulini per la frantumazione di materie prime nella lavorazione dei minerali.
• Ventilatori principali di tiraggio e di processo.
• Estrusori nella lavorazione delle materie plastiche con lunghi cicli operativi.
• Laminatoi negli impianti metallurgici.
• Separatori centrifughi nella produzione alimentare.
• Apparecchiature di miscelazione per reattori chimici.
• Presse bricchettatrici nella lavorazione della biomassa.
• Trasportatori chiusi con riduttore nei centri logistici.
• Unità di ventilazione per torri di raffreddamento.
• Stazioni di compressione per gas tecnici.
• Trasportatori a coclea nelle linee di riciclaggio.

Se avete bisogno di un motore per un funzionamento stabile, alta efficienza e una più semplice integrazione nel progetto, ordinate H17R-315-D-2-6 per tempo. In pratica, è preferibile definire disponibilità e interfacce tecniche prima che il piano di installazione venga finalizzato.
