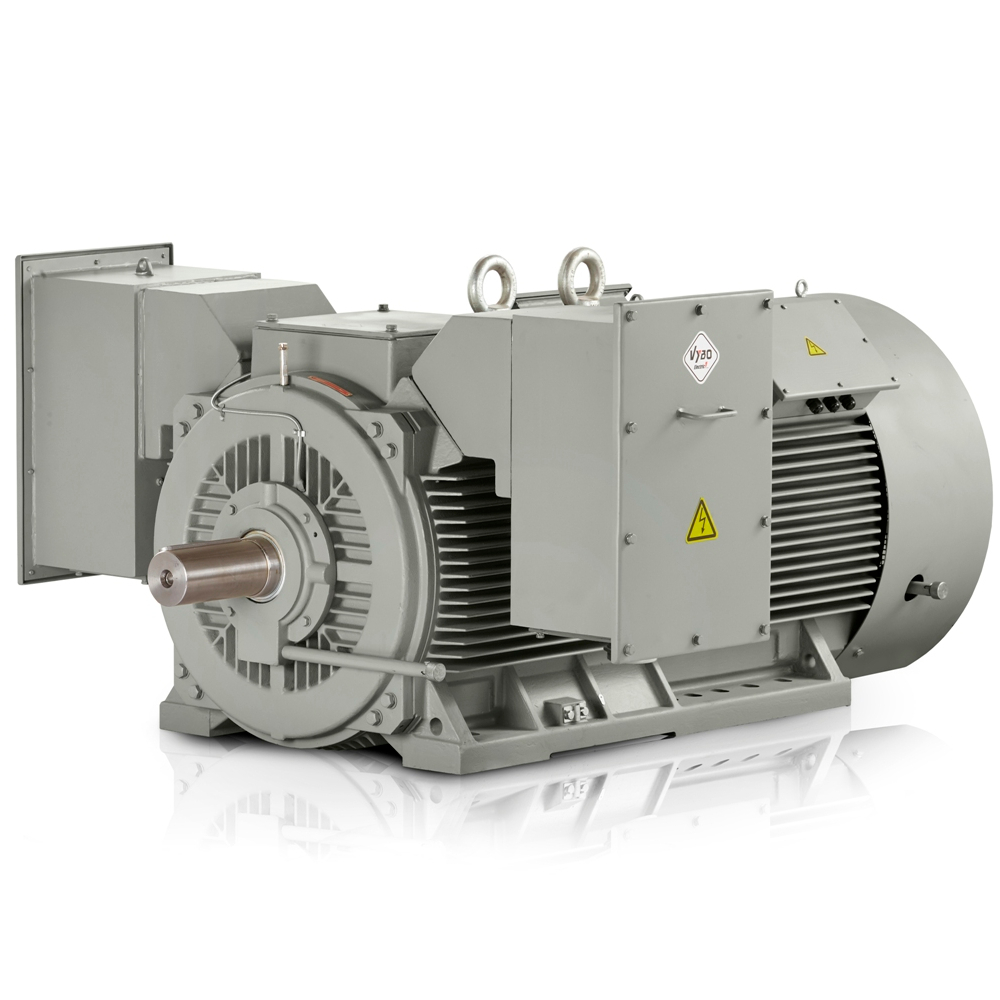

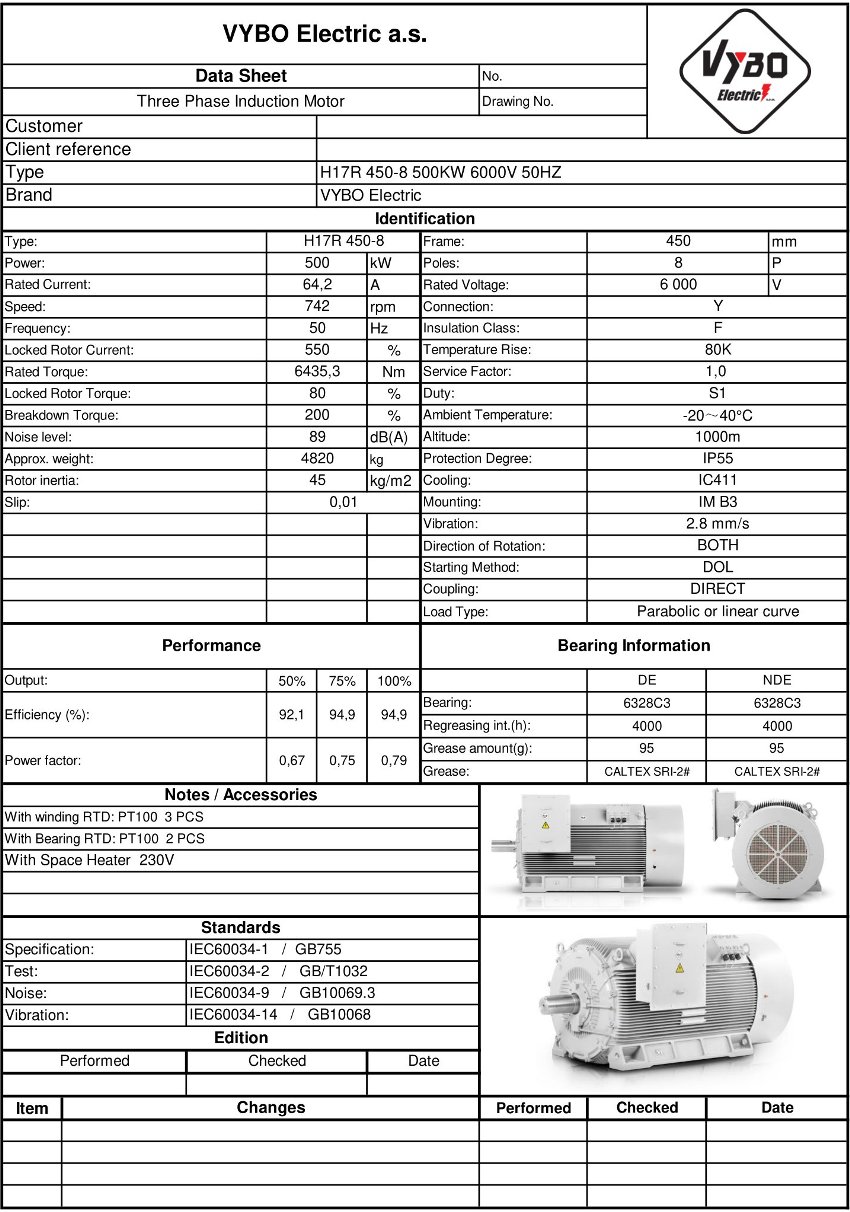

Motore elettrico trifase: H17R-450-8 500KW 6000V 50HZ
| Dati tecnici di base | |
| Tipo di motore | H17R 450-8 |
| Potenza nominale (kW) | 500 |
| Grandezza carcassa (mm) | 450 |
| Numero di poli | 8 |
| Velocità nominale (giri/min) | 742 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 6 000 |
| Collegamento | Y |
| Corrente nominale (A) | 61,7 |
| Rendimento al 100% del carico (%) | 95,5 |
| Fattore di potenza al 100% del carico | 0,82 |
| Caratteristiche di avviamento e coppia | |
| Coppia nominale (Nm) | 6435 |
| Rapporto coppia a rotore bloccato (LRT/RLT) | 0,9 |
| Rapporto coppia massima (BDT/RLT) | 2 |
| Rapporto corrente a rotore bloccato (LRA/RLA) | 4,6 |
| Momento d’inerzia del rotore (kg·m²) | 19 |
| Accessori | |
| 6 x PT100 nell’avvolgimento | |
| 1 x PT100 nel cuscinetto NDE | |
| 1 x PT100 nel cuscinetto DE | |
| Riscaldatore anticondensa 230 V | |
| 3 x termistore PTC | |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Collaudo | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di funzionamento | |
| Forma di montaggio | IM B3 (altre esecuzioni su richiesta) |
| Tipo di servizio | S1 |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC411 |
| Metodo di avviamento | DOL, VFD, soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Gabbia rotorica | barra di rame |
| Tipo di morsettiera | VYBO CB1-HV |
| Condizioni operative | |
| Intervallo di temperatura ambiente (°C) | da -20 a +40 (-30, +50, +60 opzionale) |
| Altitudine massima d’installazione | fino a 1000 m |
| Peso e finitura superficiale | |
| Peso approssimativo | 5100 kg |
| Colore | RAL7030 |
| Finitura verniciatura | lucida |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | 6328-C3/6328-C3 |
| Lubrificante | a base di litio, classe n. 2 |
H17R 450-A-8-6 con una potenza di 500 kW offre un’elevata densità di potenza in una soluzione predisposta per il funzionamento a 6 kV. Questo motore elettrico da 700 giri/min motore elettrico è progettato per applicazioni in cui sono decisive trazione stabile, basse perdite e funzionamento continuo affidabile. In pratica, ciò significa capacità di riserva per grandi sistemi tecnologici e un uso razionale dello spazio in sala macchine.
motore elettrico da 700 giri/min in una configurazione compatta da 6 kV
Il compatto motore elettrico da 6000 V motore ad alta tensione è adatto dove l’azionamento deve erogare la piena potenza in una carcassa corrispondente alle taglie H315-H560. Un motore elettrico trifase motore elettrico trifase con questo concetto riduce i requisiti di installazione e facilita la progettazione dell’azionamento nelle linee di produzione, nelle stazioni di pompaggio e nella tecnologia di processo pesante. Per l’operatore ciò significa meno interventi sul layout esistente senza compromettere l’efficacia dell’azionamento.
Rotore in rame per una lunga durata in condizioni operative impegnative
Il rotore in rame in lega di rame aiuta a limitare le perdite e aumenta la resistenza termica sotto carico prolungato. Ciò favorisce l’efficienza energetica dell’intero azionamento, soprattutto nelle applicazioni in cui il motore opera ad alto carico per gran parte del turno. Per produttori OEM e operatori industriali è importante una gestione termica prevedibile, che favorisce intervalli di manutenzione più lunghi e prestazioni più stabili nel tempo.
Monitoraggio avanzato della temperatura per il controllo di cuscinetti e avvolgimento
Il sistema integrato monitoraggio avanzato della temperatura di monitoraggio della temperatura utilizza sensori sia nell’avvolgimento sia nei punti dei cuscinetti, permettendo agli operatori di rilevare in anticipo l’aumento della temperatura e intervenire prima che provochi un fermo. Questa configurazione comprende 6 x PT100 nell’avvolgimento, 1 x PT100 nel cuscinetto NDE, 1 x PT100 nel cuscinetto DE, un riscaldatore anticondensa e 3 x termistore PTC, aumentando il controllo durante avviamento, carico e arresto. Per progetti con cicli lunghi e requisiti elevati di monitoraggio, questa dotazione rappresenta un vantaggio pratico.
Cuscinetti e avviamento efficiente nei grandi sistemi tecnologici
La disposizione dei cuscinetti 6328-C3 sui lati DE e NDE favorisce un funzionamento regolare sotto carichi elevati e aiuta a mantenere il motore in un regime stabile. Un rapporto di corrente di avviamento del 4,6 % e un rendimento del 95,5 % lasciano margine per un dimensionamento razionale dell’alimentazione e il controllo dei costi operativi. Coppia nominale di 6435 Nm, momento d’inerzia del rotore di 19,0 kg·m², corrente nominale di 61,7 A, fattore di potenza 0,82, classe di isolamento F, classe di sovratemperatura B, peso 5100 kg, piattina di rame nella gabbia del rotore, coppia di avviamento 0,9 % e coppia massima 2 % confermano che si tratta di una soluzione per sistemi tecnologici impegnativi.
Applicazioni in cui prestazioni affidabili sono decisive
Questo modello è adatto a frantoi per pietra, mulini per materie prime, trasportatori a nastro per materiali sfusi, ventilatori per sistemi tecnologici principali, pompe centrifughe per circuiti di raffreddamento, stazioni di compressione, estrusori, miscelatori per composti chimici, essiccatori a tamburo e linee di laminazione. VYBO Electric è un produttore e distributore affermato che da tempo fornisce azionamenti per progetti industriali con particolare attenzione all’affidabilità e alla continuità del servizio. Se vi occorre un motore per il vostro sistema tecnologico, contattateci.
