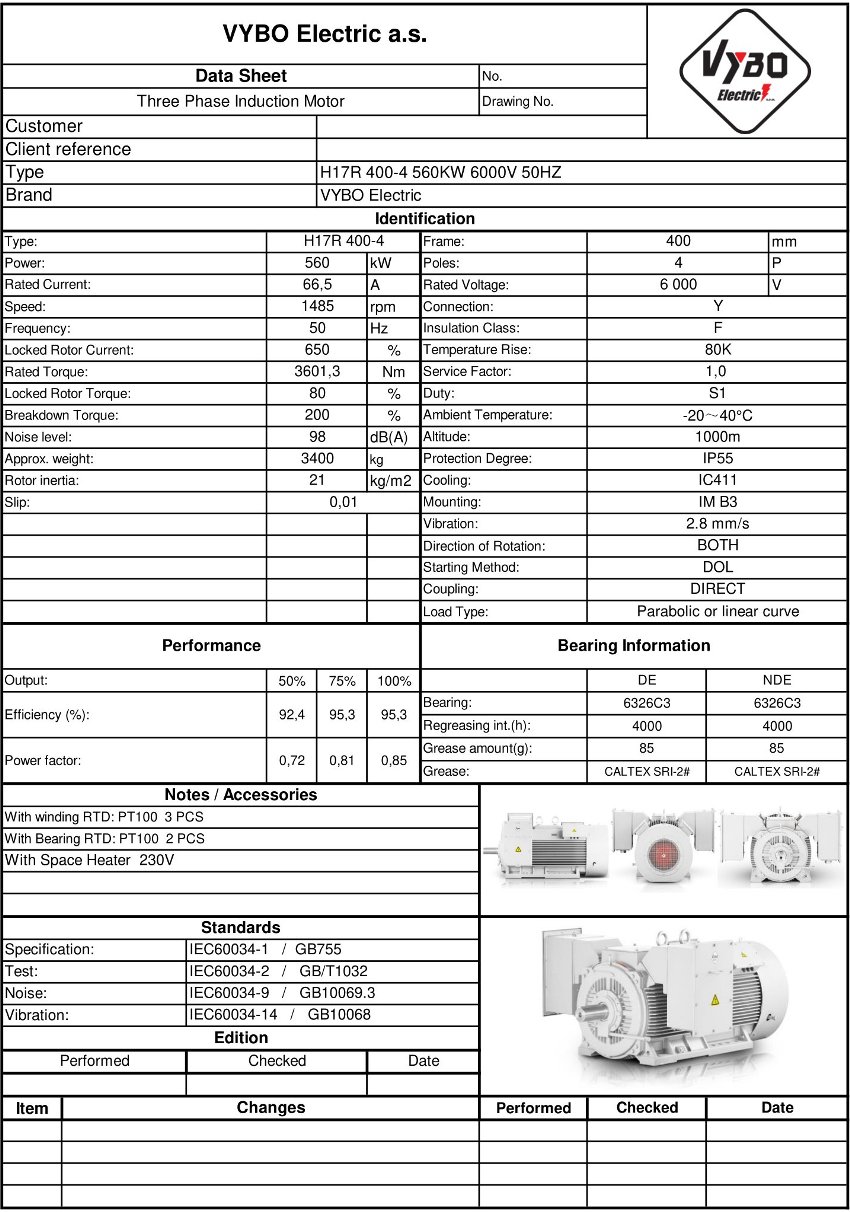

Motore elettrico ad alta tensione 560 kW, 1488 giri/min, 6 000 V, H17R-400-B-4-6

H17R-400-B-4-6 con una potenza di 560 kW rientra tra le soluzioni che puntano su un’elevata densità di potenza e su un funzionamento affidabile sotto carico in ambito industriale. Questo motore elettrico da 1400 giri/min è progettato per ambienti in cui sono determinanti un avviamento fluido, una velocità stabile e la capacità di trasmettere coppia senza fermi inutili. Sia per gli operatori di grandi stabilimenti sia per i produttori OEM di tecnologia è importante che la potenza rimanga disponibile in un involucro compatto e che l’installazione non richieda uno spazio macchina sproporzionatamente grande.

Compatto motore elettrico da 6000 V per installazioni di azionamento ad alta densità

Questo motore elettrico trifase è adatto dove si richiede una potenza elevata con esigenze di installazione ragionevoli. La costruzione con altezza d’asse di 400 mm consente l’impiego in gruppi in cui la piena potenza deve rientrare nei telai da H315 a H560. Una soluzione di questo tipo facilita la progettazione di nuove linee e l’ammodernamento dei sistemi esistenti, perché riduce gli interventi su fondazioni, collegamenti d’albero e interfacce tecnologiche.

• Minore ingombro mantenendo una riserva di potenza per la produzione continua.
• Integrazione adatta in gruppi con altezza di installazione limitata e ingombro a terra definito.
• Un’efficienza energetica favorevole aiuta a ridurre i costi operativi durante lunghi cicli di produzione.

Rotore in rame per lunga durata in funzionamento continuo

La gabbia del rotore realizzata con barre di rame offre minori perdite e una migliore resistenza termica in presenza di carichi frequenti. In un motore elettrico da 1400 giri/min, questo approccio si traduce in un comportamento più stabile nel funzionamento prolungato, dove sono importanti avviamenti ripetuti, variazioni di carico e trasmissione affidabile della coppia. I cuscinetti 6326-C3 sia sul lato DE sia sul lato NDE supportano il funzionamento in applicazioni in cui vengono monitorati vibrazioni, temperatura e durata dell’intero gruppo di azionamento.

• La lega di rame del rotore riduce le perdite di energia nel tempo.
• La resistenza termica aiuta a mantenere parametri stabili anche con maggiori sollecitazioni meccaniche.
• La disposizione dei cuscinetti è adattata a lunghi intervalli di funzionamento senza frequenti interventi di manutenzione.

Monitoraggio più preciso della temperatura negli avvolgimenti e nei cuscinetti

Il motore è predisposto per il monitoraggio delle condizioni tramite sensori PT100 negli avvolgimenti e nei punti dei cuscinetti, facilitando un intervento tempestivo prima di un sovraccarico termico. Nelle applicazioni più impegnative ciò significa una migliore protezione dell’azionamento durante variazioni di carico, raffreddamento insufficiente o cambiamenti del regime produttivo. Per gli operatori di sistemi tecnologici è uno strumento diretto per prevenire fermi non pianificati e mantenere la stabilità del processo.

Il sistema comprende inoltre elementi per il funzionamento in ambienti più freddi o più umidi, così da consentire all’azionamento di adattarsi meglio ai lunghi cicli di produzione. Una soluzione di questo tipo è utile nelle linee metallurgiche, nelle stazioni di compressione, nei sistemi di pompaggio, nei frantoi, nei mulini, nei sistemi di trasporto e nelle tecnologie di miscelazione. In ciascuno di questi settori è decisiva la capacità del motore di funzionare in modo stabile, senza perdite inutili e con l’affidabilità garantita dal produttore e distributore collaudato VYBO Electric.

H17R Compact PRO-HV per azionamenti industriali moderni

Questa serie H17R Compact PRO-HV è adatta a progetti nei quali dall’azionamento si richiedono avviamento affidabile, riserva di carico e integrazione più semplice nel sistema tecnologico. Grazie alla costruzione a 4 poli, aiuta a mantenere un ritmo di funzionamento stabile anche durante variazioni tecnologiche impegnative. Parametri specifici, interfacce di servizio e disponibilità della soluzione devono essere discussi con il team tecnico; contattateci.

• Funzionamento stabile durante lunghi turni di produzione.
• Elevata affidabilità operativa nell’impiego industriale.
• Dimensionamento più semplice dell’azionamento per grandi sistemi tecnologici.
