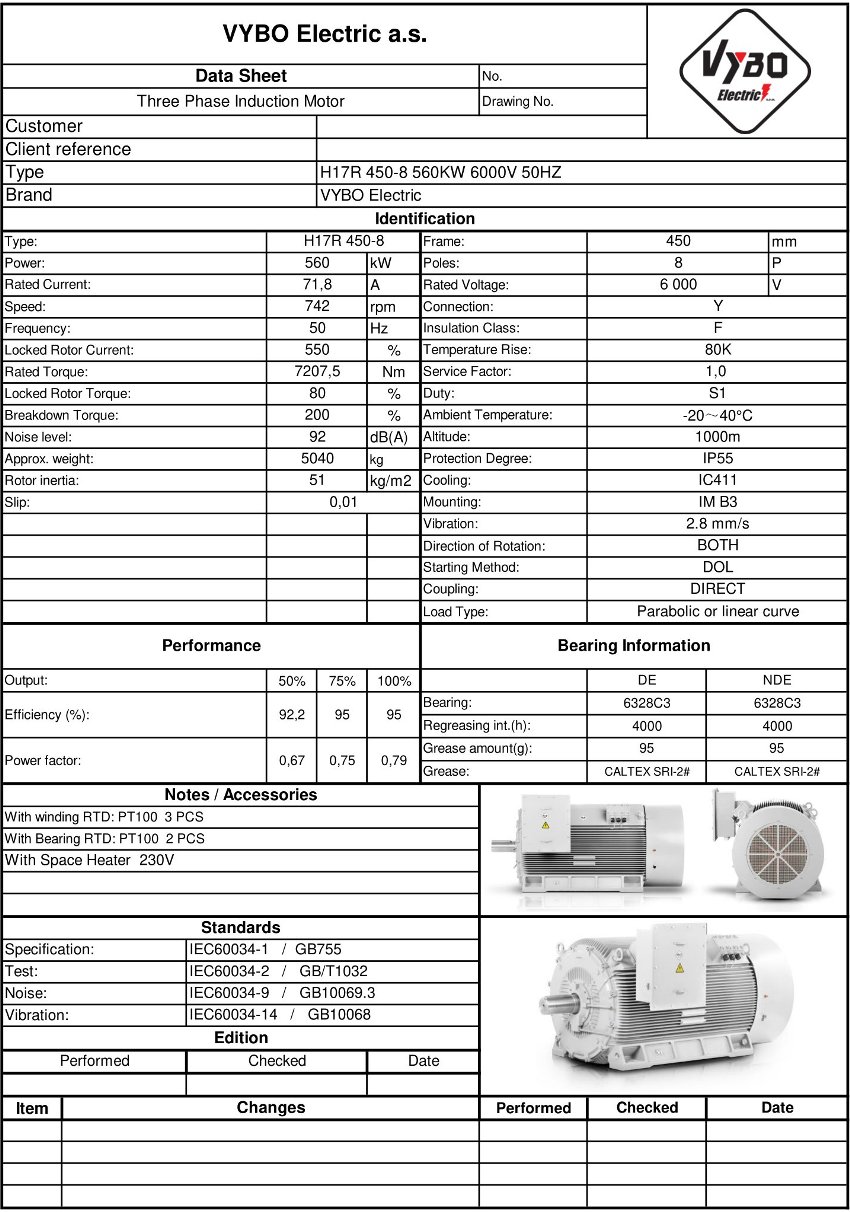

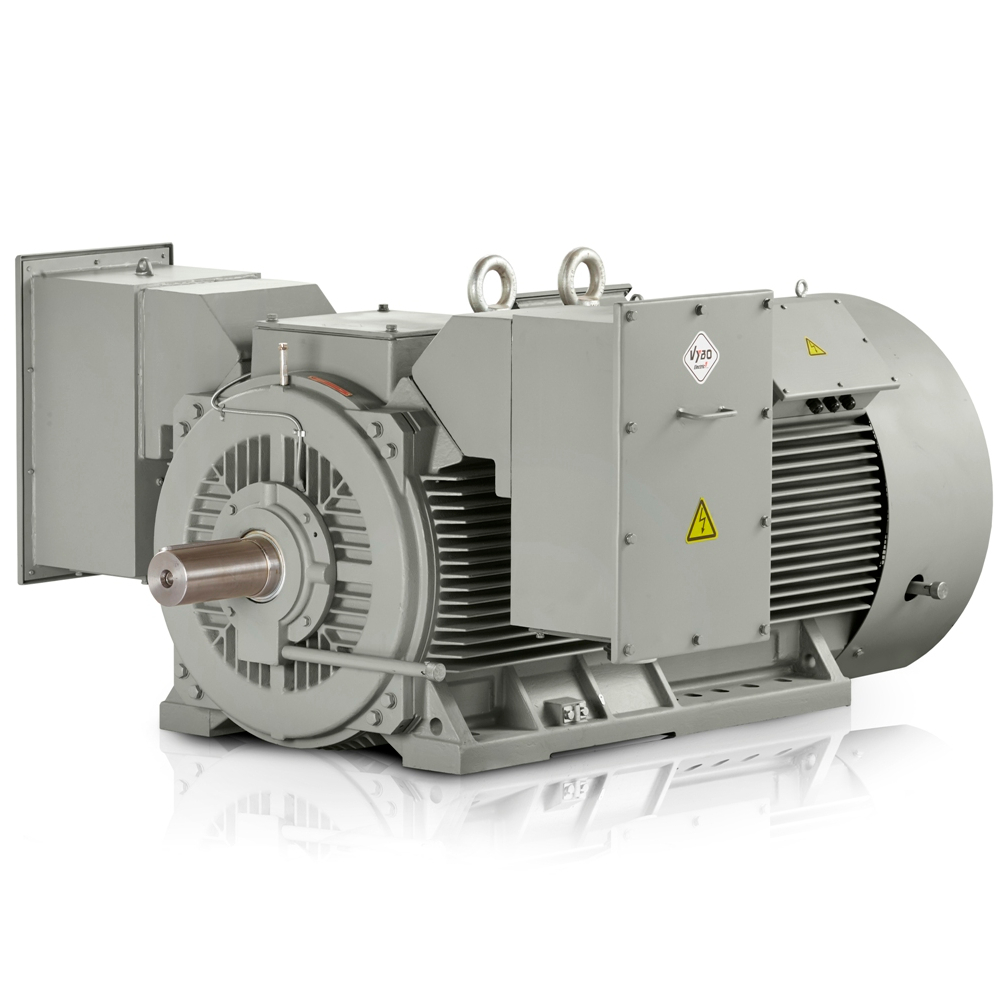

Motore elettrico trifase: H17R-450-8 560KW 6000V 50HZ
| Dati tecnici di base | |
| Tipo di motore | H17R 450-8 |
| Potenza nominale (kW) | 560 |
| Grandezza carcassa (mm) | 450 |
| Numero di poli | 8 |
| Velocità nominale (giri/min) | 743 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 6 000 |
| Collegamento | Y |
| Corrente nominale (A) | 69 |
| Rendimento al 100% del carico (%) | 95,6 |
| Fattore di potenza al 100% del carico | 0,82 |
| Caratteristiche di avviamento e coppia | |
| Coppia nominale (Nm) | 7198 |
| Rapporto coppia a rotore bloccato (LRT/RLT) | 1,0 |
| Rapporto coppia massima (BDT/RLT) | 2 |
| Rapporto corrente a rotore bloccato (LRA/RLA) | 4,9 |
| Momento d’inerzia del rotore (kg·m²) | 21 |
| Accessori | |
| 6 x PT100 nell’avvolgimento | |
| 1 x PT100 nel cuscinetto NDE | |
| 1 x PT100 nel cuscinetto DE | |
| Riscaldatore anticondensa 230 V | |
| 3 x termistore PTC | |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Collaudo | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di funzionamento | |
| Forma di montaggio | IM B3 (altre esecuzioni su richiesta) |
| Tipo di servizio | S1 |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC411 |
| Metodo di avviamento | DOL, VFD, soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Gabbia rotorica | barra di rame |
| Tipo di morsettiera | VYBO CB1-HV |
| Condizioni operative | |
| Intervallo di temperatura ambiente (°C) | da -20 a +40 (-30, +50, +60 opzionale) |
| Altitudine massima d’installazione | fino a 1000 m |
| Peso e finitura superficiale | |
| Peso approssimativo | 5300 kg |
| Colore | RAL7030 |
| Finitura verniciatura | lucida |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | 6328-C3/6328-C3 |
| Lubrificante | a base di litio, classe n. 2 |
Il motore elettrico da 700 giri/min nella H17R 450-B-8-6 La struttura offre potenza compatta per tecnologie nelle quali dall’azionamento si richiedono avviamento dolce, carico stabile e lunga durata operativa. Questo motore elettrico ad alta tensione con una potenza di 560 kW motore elettrico è progettato per azionamenti industriali da 6 kV nei quali sono decisivi il funzionamento continuo affidabile e l’interazione precisa tra motore e sistema tecnologico.
Il rotore in rame aiuta a mantenere le prestazioni sotto carico prolungato
La piattina di rame nella gabbia del rotore limita le perdite del rotore e allo stesso tempo resiste meglio alle sollecitazioni termiche durante cicli di lavoro ripetuti. In pratica, questo aiuta a mantenere stabile il comportamento della macchina anche nelle applicazioni impegnative in cui l’azionamento è sottoposto a carichi prolungati senza inutili fermi. Per gli operatori di grandi stabilimenti è importante che la soluzione favorisca una lunga durata e riduca la necessità di frequenti interventi di manutenzione.
Il rendimento IE4 riduce le esigenze operative
Il motore appartiene alla categoria dei motore elettrico trifase motori elettrici IE4 con un rendimento del 95,6 %, valore particolarmente importante a questo livello di potenza nelle applicazioni di lunga durata e negli azionamenti che funzionano praticamente in continuo. La efficienza IE4 Super Premium classe favorisce un funzionamento più economico e riduce le perdite energetiche nelle applicazioni in cui si controlla il costo di ogni chilowattora. Una soluzione di questo tipo è particolarmente sensata quando si alimenta un grande sistema tecnologico e ogni punto percentuale di rendimento incide sull’economia della linea.
Velocità e coppia per grandi sistemi tecnologici
La velocità nominale di 743 rpm insieme a una coppia nominale di 7198 Nm fornisce una base adatta per applicazioni in cui l’azionamento deve garantire una trazione affidabile mantenendo un profilo di carico controllato. motore elettrico a otto poli motore elettrico a otto poli di questa categoria si adatta bene a macchine che richiedono una velocità inferiore senza sovraccaricare inutilmente il riduttore.
- Mulini per la lavorazione di materie prime minerali.
- Linee di laminazione per impianti metallurgici pesanti.
- Ventilatori principali di aspirazione nelle acciaierie.
- Stazioni di compressione per gas di processo.
- Pompe di circolazione nel settore energetico.
- Trasportatori con alimentazione continua di materiali sfusi.
- Frantoi per inerti nelle cave.
- Unità di miscelazione nella produzione chimica.
La protezione del motore favorisce il funzionamento in ambienti polverosi e umidi
Nelle aree tecnologiche con polvere, condensa o umidità elevata è fondamentale che il motore mantenga parametri stabili anche al di fuori delle condizioni ideali. Per questo l’azionamento viene utilizzato in configurazioni con protezione adatta agli ambienti impegnativi, scelta in pratica in base al tipo di esercizio e al livello di esposizione ambientale. Un peso di 5300 kg e la robusta struttura della carcassa favoriscono inoltre un’installazione sicura nei sistemi tecnologici pesanti.
Gli accessori semplificano il monitoraggio del motore
Per un monitoraggio più preciso del funzionamento sono disponibili 6xPT100 nell’avvolgimento, 1xPT100 nel cuscinetto NDE, 1xPT100 nel cuscinetto DE, un riscaldatore anticondensa e termistore 3xPTC . Questa dotazione aiuta i team di manutenzione a valutare più rapidamente le condizioni termiche, proteggere l’avvolgimento durante gli avviamenti e pianificare la manutenzione in modo più efficace in base al carico reale.
VYBO Electric progetta soluzioni per il funzionamento industriale a lungo termine
VYBO Electric porta anni di esperienza nello sviluppo di motori per grandi stabilimenti e produttori OEM di sistemi tecnologici che richiedono sicurezza nell’integrazione nei propri gruppi. Questo motore elettrico da 700 giri/min motore elettrico combina funzionamento stabile, rotore in rame per lunga durata e alto rendimento in un’unica soluzione per applicazioni impegnative. Se vi occorre un azionamento per tecnologia pesante, approfittate dell’offerta e scegliete un motore predisposto per lunghi intervalli di manutenzione e carichi operativi elevati.
