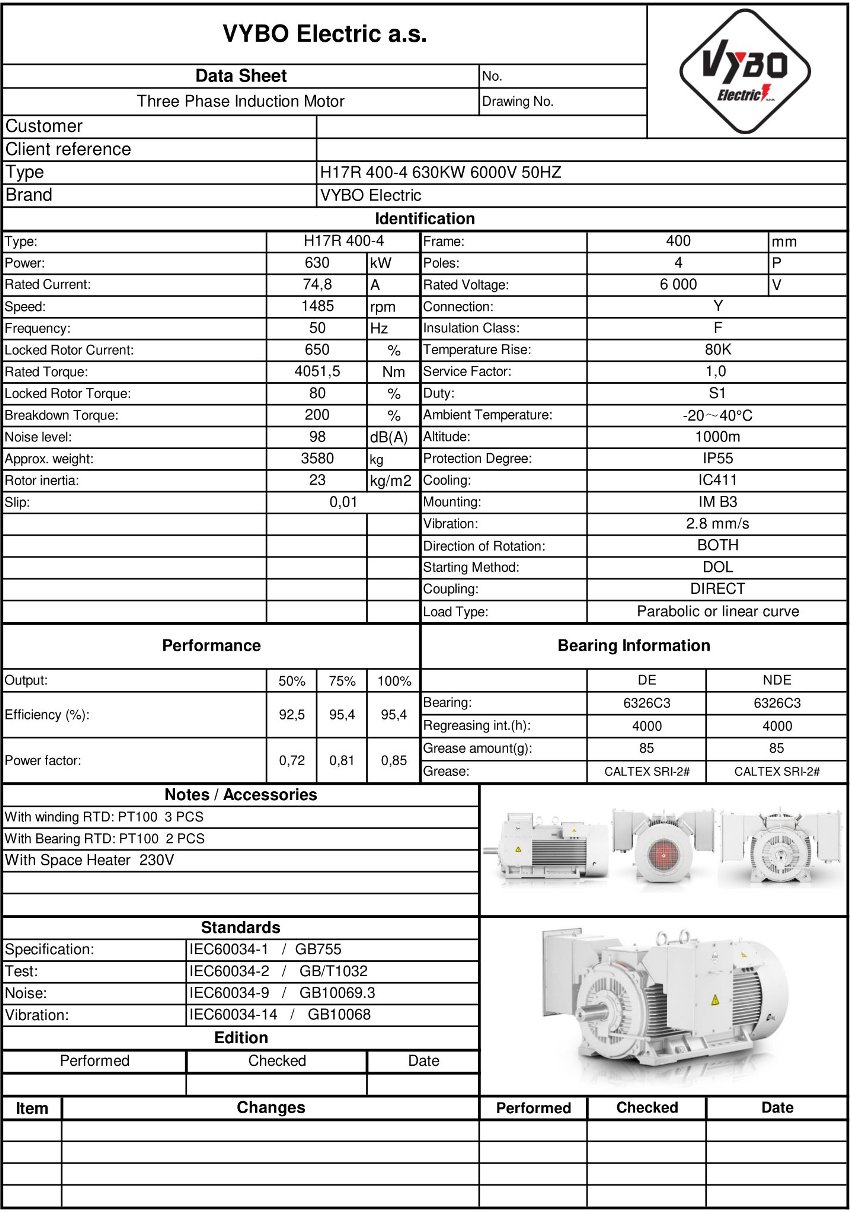

Motore elettrico ad alta tensione 630 kW, 1489 giri/min, 6 000 V, H17R-400-C-4-6

Potenza compatta nel modello H17R-400-C-4-6 si combina con 630 kW di potenza e una riserva per le applicazioni che richiedono un motore elettrico da 1400 giri/min affidabile senza fermi inutili. Questo motore elettrico ad alta tensione è progettato per impieghi in cui sono determinanti avviamento fluido, presa stabile e funzionamento prolungato in condizioni gravose. Sia per gli operatori di grandi stabilimenti sia per i produttori OEM di sistemi tecnologici è importante che si tratti di una soluzione VYBO Electric basata su anni di esperienza con azionamenti ad alta tensione.

Il rotore in rame mantiene il funzionamento nell’impiego a lungo termine

Il principale vantaggio costruttivo è la barra di rame nella gabbia del rotore, che contribuisce a ridurre le perdite e sopporta meglio il carico termico durante avviamenti ripetuti. In pratica ciò significa meno surriscaldamento indesiderato, funzionamento più stabile e maggiore resistenza con profili di carico irregolari. Gli azionamenti industriali da 6 kV dispongono così di un motore predisposto sia per lunghi cicli di produzione sia per regimi con maggiori richieste di coppia. La coppia nominale di 4041 Nm fornisce supporto nell’avviamento di nodi tecnologici in cui è richiesta una risposta meccanica uniforme.

L’efficienza IE4 Super Premium riduce le perdite di energia

efficienza IE4 Super Premium è importante dove il motore funziona per decine di ore al giorno e ogni kilowattora incide sui costi operativi. Un’efficienza del 95,9 % aiuta a mantenere sotto controllo i consumi, mentre un fattore di potenza di 0,89 favorisce un’integrazione razionale nell’impianto elettrico esistente. Un motore elettrico trifase con corrente nominale di 71,3 A e velocità nominale di 1489 giri/min è adatto ad azionamenti che richiedono una risposta prevedibile senza oscillazioni di potenza.

Il motore elettrico a quattro poli in questa configurazione viene utilizzato in pompe, ventilatori e applicazioni in cui è importante mantenere la velocità entro una fascia ristretta sotto carico prolungato. Un rapporto di corrente di avviamento del 6,1 % e i rapporti di coppia supportano la progettazione dei circuiti di avviamento e dell’alimentazione durante l’integrazione in gruppi più grandi. Un peso di 4170 kg e un momento d’inerzia del rotore di 9,3 kg·m² sono valori che possono essere considerati con affidabilità in fase di progettazione per la scelta di fondazioni, giunti e accessi di servizio.

La protezione speciale per ambienti impegnativi protegge il cuore dell’azionamento

Per ambienti con polvere, umidità o lavaggi occasionali, i gradi di protezione disponibili IP56, IP65, IP66 e IP67 sono determinanti e ampliano le possibilità d’impiego sulle linee di produzione e nelle tecnologie ausiliarie. La classe di isolamento F combinata con l’aumento di temperatura B favorisce la stabilità a lungo termine degli avvolgimenti sotto carico ciclico e riduce il rischio di interventi di manutenzione non pianificati. Il cuscinetto DE 6326-C3 e il cuscinetto NDE 6326-C3 sono dimensionati per un funzionamento industriale gravoso, dove vengono monitorate non solo la potenza ma anche la continuità di servizio.

• Per pompe principali dell’acqua di processo nella produzione energetica e chimica.
• Per soffianti su linee di combustione e di essiccazione in grandi stabilimenti.
• Per gruppi compressori nelle sale macchine centrali.
• Per unità di miscelazione negli impianti di produzione di cemento e miscele minerali.
• Per sistemi di trasporto con carico continuo o intermittente.
• Per impianti di frantumazione e macinazione nella lavorazione delle materie prime.
• Per tecnologie di laminazione e avvolgimento nella lavorazione dei metalli.
• Per turboventilatori e unità di aspirazione in applicazioni impegnative.

Costruzione predisposta per l’integrazione in grandi gruppi

La taglia di telaio da 400 mm facilita la progettazione dell’installazione su fondazioni esistenti, lasciando al contempo spazio per un robusto fissaggio del motore nei sistemi tecnologici. In combinazione con la coppia nominale e la velocità stabile, si tratta di una soluzione che semplifica sia la progettazione di nuove linee sia la modernizzazione di azionamenti più vecchi. Con questo modello, VYBO Electric si rivolge alle applicazioni che richiedono una piattaforma collaudata per il funzionamento a lungo termine e un coordinamento più semplice degli interventi di manutenzione.

I sensori aggiuntivi aumentano il monitoraggio operativo

Nelle applicazioni impegnative si apprezza anche un monitoraggio della temperatura più esteso, che consente alla manutenzione di reagire tempestivamente ai cambiamenti di carico o raffreddamento. Questa soluzione aiuta a prevenire fermi non pianificati e migliora la pianificazione degli intervalli di servizio in base alle condizioni effettive dell’apparecchiatura. Per le applicazioni con elevati requisiti di disponibilità, è un modo pratico per mantenere l’azionamento in un regime stabile durante l’intera campagna produttiva.

Approfittate dell’offerta di un azionamento con riserva a lungo termine

Il modello H17R-400-C-4-6 offre un rotore in rame per una lunga durata, elevata efficienza e una costruzione predisposta per lunghi cicli industriali. Se cercate una soluzione per avviamento stabile, basse perdite e un funzionamento trasparente dal punto di vista della manutenzione, approfittate dell’offerta VYBO Electric per il vostro prossimo progetto.
