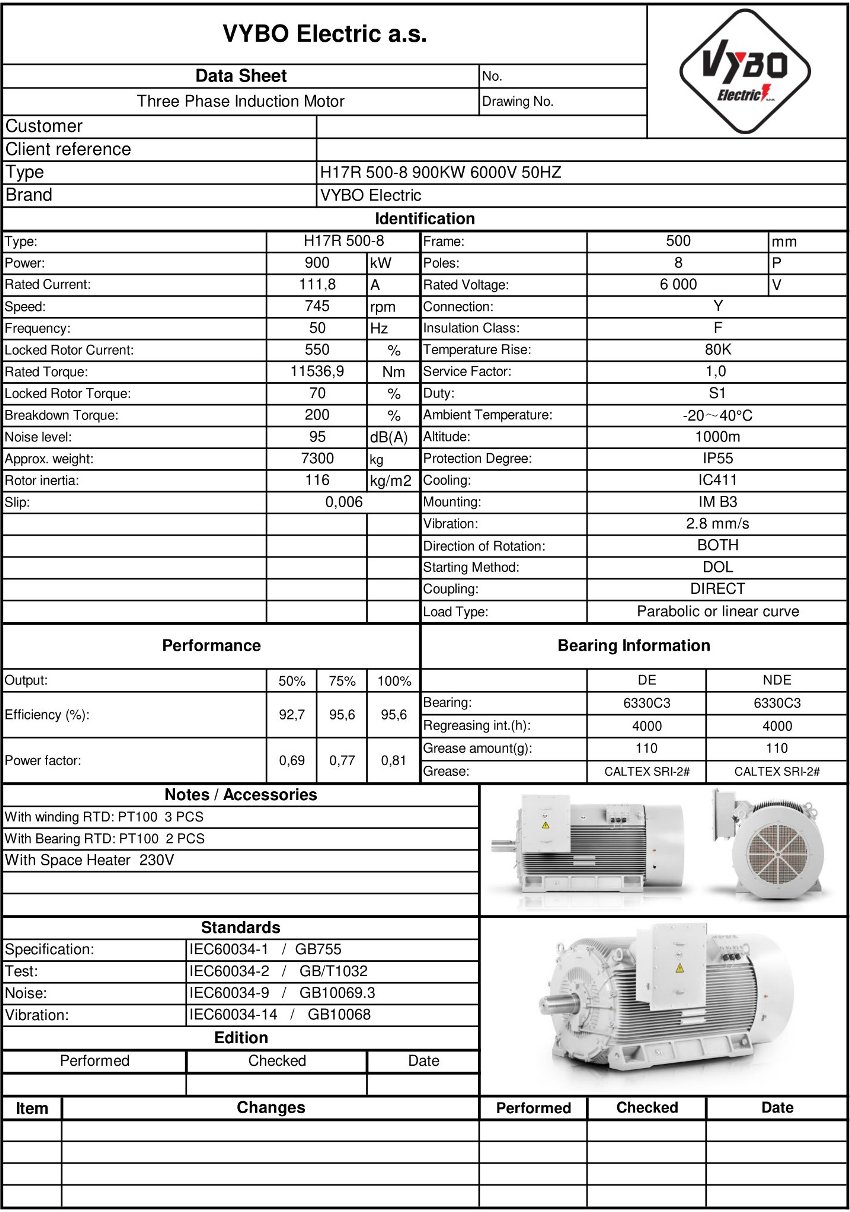

Motore elettrico trifase: H17R-500-8 900KW 6000V 50HZ
| Dati tecnici di base | |
| Tipo di motore | H17R 500-8 |
| Potenza nominale (kW) | 900 |
| Grandezza carcassa (mm) | 500 |
| Numero di poli | 8 |
| Velocità nominale (giri/min) | 746 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 6 000 |
| Collegamento | Y |
| Corrente nominale (A) | 109 |
| Rendimento al 100% del carico (%) | 96,1 |
| Fattore di potenza al 100% del carico | 0,83 |
| Caratteristiche di avviamento e coppia | |
| Coppia nominale (Nm) | 11521 |
| Rapporto coppia a rotore bloccato (LRT/RLT) | 1,0 |
| Rapporto coppia massima (BDT/RLT) | 2,1 |
| Rapporto corrente a rotore bloccato (LRA/RLA) | 5,3 |
| Momento d’inerzia del rotore (kg·m²) | 46 |
| Accessori | |
| 6 x PT100 nell’avvolgimento | |
| 1 x PT100 nel cuscinetto NDE | |
| 1 x PT100 nel cuscinetto DE | |
| Riscaldatore anticondensa 230 V | |
| 3 x termistore PTC | |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Collaudo | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di funzionamento | |
| Forma di montaggio | IM B3 (altre esecuzioni su richiesta) |
| Tipo di servizio | S1 |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC411 |
| Metodo di avviamento | DOL, VFD, soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Gabbia rotorica | barra di rame |
| Tipo di morsettiera | VYBO CB1-HV |
| Condizioni operative | |
| Intervallo di temperatura ambiente (°C) | da -20 a +40 (-30, +50, +60 opzionale) |
| Altitudine massima d’installazione | fino a 1000 m |
| Peso e finitura superficiale | |
| Peso approssimativo | 6950 kg |
| Colore | RAL7030 |
| Finitura verniciatura | lucida |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | su richiesta/su richiesta |
| Lubrificante | su richiesta |
Il motore elettrico da 750 giri/min nella configurazione H17R 500-B-8-6 eroga 900 kW per impianti in cui l’efficienza energetica si traduce in risparmi reali e funzionamento stabile della tecnologia. Questo motore ad alta tensione di VYBO Electric è progettato per grandi azionamenti di processo ed energetici che richiedono coppia affidabile, perdite contenute e funzionamento a lungo termine senza fermi inutili.
Il rendimento IE4 Super Premium è particolarmente interessante per gli operatori che monitorano i consumi nei cicli continui e desiderano tenere sotto controllo i costi anche sotto carichi elevati. Il motore elettrico da 6000 V in questa configurazione soddisfa le esigenze dell’industria pesante con particolare attenzione all’avviamento dolce, alla stabilità sotto carichi variabili e a un dimensionamento adatto a lunghe linee tecnologiche.
Motore elettrico 750 giri/min per sistemi tecnologici pesanti
Un motore elettrico a otto poli con una velocità nominale di 746 giri/min è particolarmente adatto dove trazione e funzionamento controllato sono prioritari rispetto a una velocità inutilmente elevata. Gli azionamenti industriali da 6 kV di questa categoria sono comunemente utilizzati per apparecchiature con elevati carichi operativi, dove è necessario un coordinamento preciso con riduttori, pompe o tecnologia di compressione.
Motore compatto da 6 kV con elevata riserva di integrazione
Un’altezza d’asse di 500 mm consente l’installazione in gruppi dove sono determinanti la disciplina degli spazi e il mantenimento della potenza in un ingombro compatto. La struttura soddisfa i requisiti dei grandi stabilimenti che richiedono piena potenza nelle taglie H315-H560 senza aumentare inutilmente le esigenze di installazione. In pratica, ciò facilita sia la modernizzazione degli azionamenti sia la sostituzione di unità più vecchie negli impianti esistenti.
La protezione speciale per ambienti impegnativi favorisce l’uso in condizioni in cui umidità, polvere o maggiore esposizione ambientale sono comuni. Per tecnologie che operano in ambienti più severi sono disponibili varianti IP56, IP65, IP66 e IP67, che consentono di adattare il motore al processo specifico senza compromettere la protezione del gruppo.
Manutenzione e monitoraggio delle condizioni durante lunghi periodi operativi
Il produttore VYBO Electric si basa su anni di esperienza, riflessi nell’attenzione alla predisposizione alla manutenzione e al monitoraggio adeguato delle temperature dell’avvolgimento e dei cuscinetti. Sono inoltre disponibili accessori come 6xPT100 nell’avvolgimento, 1xPT100 nel cuscinetto NDE, 1xPT100 nel cuscinetto DE, un riscaldatore anticondensa e 3xPTC termistore, che aiutano gli operatori nella metallurgia, nell’industria chimica e nella gestione delle acque a proteggere meglio l’azionamento in esercizio reale.
Impiego nei processi in cui la continuità è decisiva
H17R 500-B-8-6 è adatto ad agitatori in linee chimiche, mulini in cementifici, compressori centrifughi nel settore energetico, soffianti per impianti di incenerimento, grandi pompe d’acqua, trasportatori a nastro in miniere, gabbie di laminazione, estrusori nella produzione pesante, apparecchiature di omogeneizzazione e frantoi nelle linee di riciclaggio. In ciascuna di queste applicazioni, una curva di potenza stabile aiuta a ridurre il rischio di un calo imprevisto delle prestazioni a pieno carico.
Una soluzione di questo tipo è particolarmente apprezzabile quando la tecnologia deve funzionare per molte ore, il carico cambia ciclicamente e i fermi incidono direttamente sulla produzione. Ordinate oggi stesso questo motore elettrico se vi occorre un motore per un esercizio impegnativo con particolare attenzione a rendimento, affidabilità e predisposizione all’integrazione in grandi gruppi industriali.
