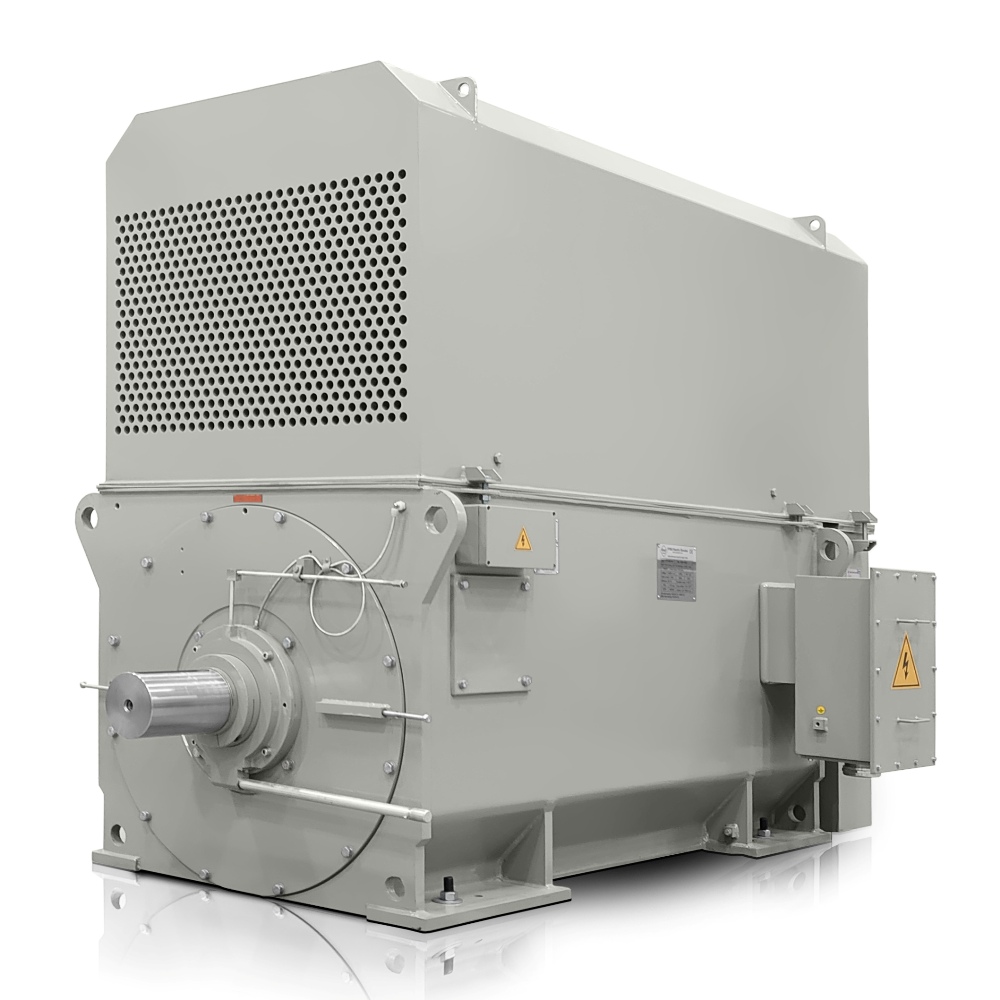

Motore elettrico ad alta tensione 1000 kW, 2986 giri/min, 6000 V, IC611, H27R 4502-2-6

La progettazione del modello H27R 4502-2-6 è destinata a impianti ad alta intensità energetica nei quali sono determinanti un funzionamento stabile, perdite ridotte e disponibilità della potenza nel lungo periodo. Questo motore elettrico ad alta tensione con potenza di 1000 kW è previsto per applicazioni che richiedono un’alimentazione a 6000 V, un’elevata disciplina operativa e un utilizzo efficiente della potenza assorbita installata sotto carico continuo.

Grazie al raffreddamento aria-aria IC611, l’interno del motore rimane separato dall’ambiente circostante, contribuendo a mantenere pulita l’aria in circolazione e aumentando l’idoneità all’uso in ambienti polverosi o corrosivi. Per i grandi azionamenti è inoltre importante che il rendimento IE4 Super Premium riduca le perdite energetiche e favorisca un funzionamento continuo economico nell’ingegneria meccanica, nella produzione di energia e nelle industrie di processo.

Motore elettrico da 3000 giri/min per azionamenti ad alta efficienza

Questa versione del motore elettrico da 3000 giri/min funziona a una velocità nominale di 2986 giri/min, con una corrente nominale di 111 A e una coppia nominale di 3198 Nm. In pratica ciò significa una riserva adeguata per l’avviamento, il carico costante e le variazioni della modalità operativa senza surriscaldamenti inutili, mentre un fattore di potenza di 0,9 contribuisce a ottimizzare l’alimentazione dei grandi punti di consumo.

• Potenza nominale di 1000 kW per azionamenti industriali pesanti.
• Velocità nominale di 2986 giri/min per l’integrazione diretta in sistemi di azionamento ad alta velocità.
• Corrente nominale di 111 A per una progettazione più precisa della protezione e dell’alimentazione.
• Coppia nominale di 3198 Nm per processi con elevato carico meccanico.
• Rendimento del 96,6 % per minori perdite operative durante cicli lunghi.

La robustezza meccanica aumenta l’affidabilità sotto carico continuo

Per le macchine che funzionano in continuo sono importanti anche l’equilibrio meccanico e la durata del gruppo cuscinetti. Il cuscinetto DE 6322-C3 e il cuscinetto NDE 6322-C3 sono dimensionati per carichi elevati, mentre il momento d’inerzia del rotore di 13,9 kg·m² e il momento d’inerzia del carico di 61,0 kg·m² costituiscono una base per la corretta progettazione dell’avviamento, dell’arresto e dei componenti di sicurezza dell’azionamento.

L’impregnazione VPI dell’avvolgimento statorico rafforza la resistenza dell’isolamento a umidità, polvere e vibrazioni, un vantaggio nelle tecnologie sottoposte a carichi frequenti e a condizioni ambientali variabili. La classe di isolamento F insieme alla classe di sovratemperatura B fornisce una base robusta per una lunga durata dell’avvolgimento con un profilo termico controllato.

I parametri di avviamento supportano la progettazione dell’alimentazione e della protezione

Nella progettazione dell’avviamento è necessario considerare che la coppia di avviamento raggiunge 0,7 volte la coppia nominale, la coppia massima 3 volte la coppia nominale e la corrente di avviamento 7 volte la corrente nominale. Questi dati sono importanti nel dimensionamento dei componenti di protezione, dei trasformatori, dei percorsi dei cavi e nel coordinamento con il carico tecnologico, soprattutto nei sistemi ad alta inerzia.

Questo motore elettrico a 2 poli è adatto a impianti nei quali è prevista la trasmissione diretta della potenza ad apparecchiature ad alta velocità e dove è richiesta una copertura affidabile della riserva di potenza senza compromettere il rendimento.

Applicazioni industriali tipiche

Nelle grandi fabbriche questo azionamento viene utilizzato, ad esempio, in gruppi compressori, ventilatori per blocchi di produzione energetica, pompe centrifughe, mulini, agitatori, frantoi, trasportatori fortemente caricati, linee di essiccazione, presse bricchettatrici, estrusori, linee di granulazione, unità di separazione e trasmissioni tecnologiche principali nell’industria pesante. In ciascuno di questi casi sono vantaggiosi una potenza stabile e un design orientato a lunghi periodi di funzionamento.

Progettazione adatta a un funzionamento economico nel lungo periodo

Nella scelta di un azionamento di processo conta anche il regime operativo complessivo dell’impianto. Un circuito di raffreddamento chiuso, il rendimento IE4, un avvolgimento durevole e una robusta disposizione dei cuscinetti creano una combinazione che aiuta a ridurre gli interventi di manutenzione mantenendo al contempo un’elevata disponibilità della tecnologia. Per gli operatori di linee continue, ciò costituisce una base pratica per la pianificazione della produzione e della manutenzione.

Nel portafoglio VYBO Electric, il modello H27R 4502-2-6 rientra tra le soluzioni per applicazioni ad alta potenza con particolare attenzione alla trasmissione affidabile dell’energia, alla lunga durata e al raffreddamento efficiente. Se avete bisogno di un grande azionamento con una chiara riserva per carichi industriali, ordinatelo ora per assicurarne una rapida messa in servizio.
