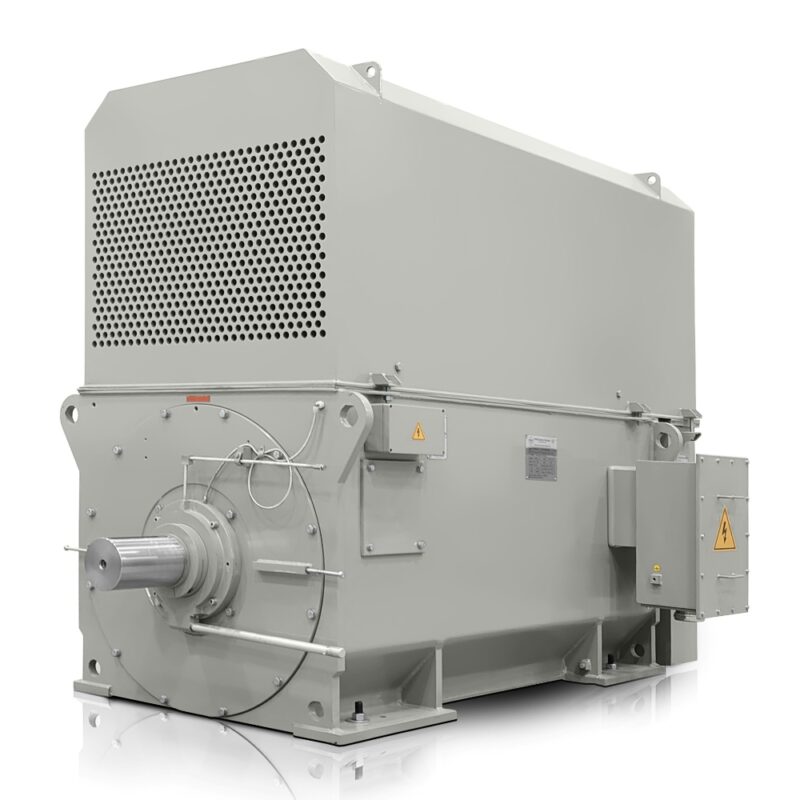

Motore elettrico trifase: H27R-5001-6 1120KW 6000V 50HZ
| Dati tecnici di base | |
| Tipo di motore | H27R 5001-6 |
| Potenza nominale (kW) | 1120 |
| Grandezza telaio (mm) | 500 |
| Numero di poli | 6 |
| Velocità nominale (rpm) | 994 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 6000 |
| Collegamento | Y |
| Corrente nominale (A) | 130,3 |
| Rendimento al 100% del carico (%) | 95,4 |
| Fattore di potenza al 100% del carico | 0,87 |
| Caratteristiche di avviamento e coppia | |
| Coppia nominale (Nm) | 10761 |
| Rapporto coppia a rotore bloccato (LRT/RLT) | 1,10 |
| Rapporto coppia massima (BDT/RLT) | 2,4 |
| Rapporto corrente a rotore bloccato (LRA/RLA) | 6,7 |
| Momento d’inerzia del rotore (kg·m²) | 64 |
| Momento d’inerzia del carico (kg·m²) | 1420 |
| Accessori | |
| 6 x PT100 negli avvolgimenti | |
| 1 x PT100 nel cuscinetto NDE | |
| 1 x PT100 nel cuscinetto DE | |
| Riscaldatore anticondensa 230 V | |
| 3 x termistore PTC | |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Prove | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di funzionamento | |
| Forma di montaggio | IM B3 (altre esecuzioni su richiesta) |
| Tipo di servizio | S1 (S2, S3, S4 – S9 opzionale) |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC611 (su richiesta IC616, IC666) |
| Metodo di avviamento | DOL, VFD, soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Gabbia del rotore | barre rotoriche in rame |
| Tipo di scatola morsettiera | VYBO CB1-HV |
| Condizioni operative | |
| Intervallo di temperatura ambiente (°C) | -20 a +40 (-30, +50, +60 opzionale) |
| Altitudine massima di installazione | fino a 1000 m |
| Peso e finitura superficiale | |
| Peso approssimativo | 5355 kg |
| Colore | RAL7030 |
| Finitura vernice | lucida |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | NU238-C3+6040-C3/NU230-C3 |
| Lubrificante | Grasso a base di litio n. 2 (classe di temperatura) |
Un azionamento ad alta efficienza energetica per uso continuo offre elevata riserva di potenza e stabilità anche nelle operazioni prolungate. Il modello H27R 5001-6-6 con una potenza di 1120 kW appartiene a una categoria in cui vengono monitorati non solo la densità di potenza, ma anche il rendimento, l’affidabilità del raffreddamento e la resistenza al carico nelle linee ad alta potenza. In pratica è un motore elettrico da 1000 giri/min destinato all’industria pesante e alle tecnologie energetiche, dove ogni perdita ha un impatto diretto sui costi operativi.
Il raffreddamento aria-aria IC611 mantiene pulito l’interno del motore
La serie H27R-HD-Modular utilizza un circuito di raffreddamento IC611 chiuso che aiuta a separare l’aria interna dall’ambiente e aumenta l’idoneità per impianti polverosi o corrosivi. Questo approccio favorisce una stabilità termica a lungo termine anche sotto carico elevato, importante per azionamenti ad alta inerzia e processi in cui è previsto funzionamento continuo. In combinazione con il rendimento IE4, si riducono le perdite energetiche e si favorisce un funzionamento economico nelle applicazioni ad alta potenza più impegnative.
L’avvolgimento statorico viene impregnato mediante tecnologia VPI, aumentando la resistenza a umidità, polvere e vibrazioni. Il design del motore utilizza classe di isolamento F e classe di sovratemperatura B, creando una riserva favorevole per cicli operativi con maggiore sollecitazione termica. Anche le caratteristiche di coppia sono importanti per gli azionamenti AT: la coppia di avviamento raggiunge 1,1 volte la coppia nominale, la coppia massima 2,4 volte e la corrente di avviamento 6,7 volte la corrente nominale. Nella progettazione di alimentazione e protezione, ciò facilita il corretto dimensionamento del sistema di avviamento.
Parametri che favoriscono un funzionamento affidabile a 6000 V
Questo motore elettrico ad alta tensione funziona a 6000 V, ha una corrente nominale di 130,3 A, velocità nominale di 994 giri/min, coppia nominale di 10761 Nm e fattore di potenza di 0,87. Il momento d’inerzia del rotore di 64,0 kg·m² e quello del carico di 1420,0 kg·m² costituiscono dati importanti nella valutazione di avviamento, frenatura e dinamica del sistema. La disposizione del cuscinetto DE NU238-C3+6040-C3 e del NDE NU230-C3 è progettata per un impiego industriale di lunga durata, dove precisione e resistenza sotto carico elevato sono decisive.
Impiego in operazioni pesanti e tecnologie di processo
H27R 5001-6-6 è un motore elettrico a sei poli utilizzato in ampie unità tecnologiche. È adatto per:
- Azionamenti di grandi pompe centrifughe nella produzione di energia.
- Compressori per aria compressa negli impianti industriali.
- Ventilatori per circuiti di ventilazione principali.
- Frantoi e mulini nell’industria del cemento.
- Tecnologie di laminazione nella produzione metallurgica.
- Azionamenti per linee di trasporto di materiali pesanti.
- Estrusori nella lavorazione dei polimeri.
- Agitatori nei reattori chimici.
- Stazioni di pompaggio per la gestione dell’acqua.
- Circuiti complessi di raffreddamento nelle unità di produzione di energia.
- Unità macchina nelle attività minerarie.
- Azionamenti per linee di essiccazione e combustione.
- Frantumazione e preparazione di materie prime nelle cave.
- Stazioni di compressione di processo nella produzione petrolchimica.
Dati chiave per progettisti e team di manutenzione
Nella progettazione della distribuzione e della protezione, la combinazione di 1120 kW di potenza, rendimento del 95,4 % e raffreddamento IC611 stabile è essenziale, perché sostiene l’affidabilità operativa a lungo termine anche con un maggiore carico di rete. Il peso imballato di 5355 kg è importante per movimentazione, installazione e pianificazione logistica all’interno dello stabilimento. Con la serie H27R-HD-Modular, VYBO Electric pone l’accento sulla prontezza operativa, sulla manutenzione prevedibile e su parametri tecnici conformi alle esigenze di grandi fabbriche e impianti di produzione di energia.
Se serve una soluzione per un impiego industriale impegnativo, ordinate oggi H27R 5001-6-6 finché l’unità a magazzino è disponibile per spedizione rapida.
