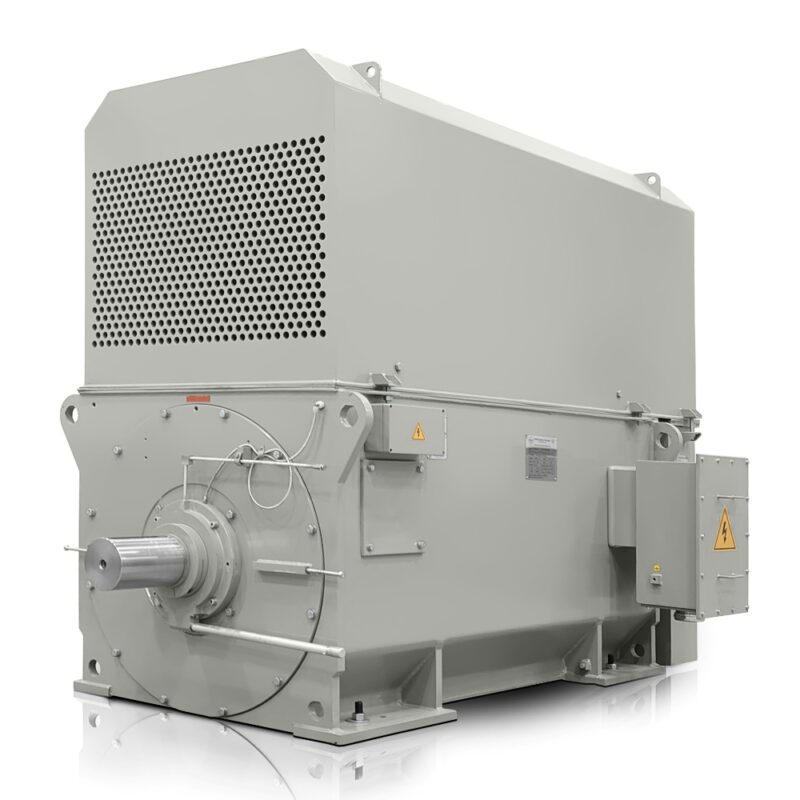

Motore elettrico ad alta tensione 1250 kW, 744 giri/min, 6000 V, IC611, H27R 5004-8-6

Nell’industria pesante, dove sono decisivi funzionamento continuo, coppia stabile e costi energetici, H27R 5004-8-6 eroga esattamente la potenza richiesta dai grandi azionamenti. Questo motore elettrico da 700 giri/min con una potenza di 1250 kW, alimentato da un sistema a 6000 V, è destinato ad applicazioni in cui l’elevata efficienza incide direttamente sull’economicità della produzione e sul bilancio operativo complessivo.

La serie H27R-HD-Modular utilizza il rendimento IE4 Super Premium, che contribuisce a limitare le perdite di energia sotto carico prolungato. Il telaio in acciaio saldato aumenta la rigidità dell’intero gruppo, facilitando al tempo stesso la movimentazione del motore nelle grandi tecnologie e contribuendo a mantenere la stabilità in condizioni di installazione gravose. Nella categoria degli azionamenti HV, il motore favorisce quindi naturalmente anche l’efficienza energetica nel lungo periodo.

La progettazione del motore utilizza un avvolgimento trifase, un robusto gruppo di cuscinetti e protezione termica e monitoraggio di serie, elementi importanti durante il funzionamento ad alta potenza. L’avvolgimento statorico è impregnato mediante tecnologia VPI, favorendo la resistenza alle sollecitazioni sia elettriche sia meccaniche. Il monitoraggio comprende normalmente sensori PT100 nell’avvolgimento e nei cuscinetti, termistori PTC e riscaldamento anticondensa a 230 V, così il motore affronta meglio gli arresti, gli ambienti più freddi e gli avviamenti ripetuti.

H27R 5004-8-6 raggiunge una corrente nominale di 148 A, una coppia nominale di 16045 Nm e una velocità nominale di 744 giri/min. Un fattore di potenza di 0,85 e un rendimento del 95,9 % forniscono una base equilibrata per grandi unità tecnologiche nelle quali vengono monitorate sia l’efficienza dell’azionamento sia l’affidabilità operativa. La classe di isolamento F abbinata alla classe di sovratemperatura B offre una riserva per condizioni termiche gravose. L’inerzia del rotore di 121,0 kg·m² e l’inerzia del carico di 2980,0 kg·m² sono importanti nella progettazione dell’avviamento e nel dimensionamento del giunto meccanico.

Potenza stabile per grandi tecnologie di processo

Questo motore elettrico a otto poli utilizza una progettazione destinata ad applicazioni dove sono attesi lunga vita utile, elevata affidabilità operativa e buon comportamento sotto carico. La coppia di avviamento raggiunge 1 volta la coppia nominale, la coppia massima 2,1 volte la coppia nominale e la corrente di avviamento 5,8 volte la corrente nominale, informazioni importanti nella progettazione dell’alimentazione, delle protezioni e della riserva di coppia. Nella pratica ciò facilita il coordinamento con convertitori, quadri elettrici e il collegamento tecnologico alla macchina azionata.

Impiego industriale in unità gravose

Il motore viene utilizzato principalmente in impianti pesanti dove è richiesta una trasmissione affidabile dell’energia verso un grande carico meccanico.

• Stazioni principali di compressione negli impianti di processo.
• Pompe per grandi sistemi di approvvigionamento idrico e raffreddamento.
• Unità di ventilazione per linee tecnologiche e di aspirazione.
• Azionamenti per martelli e laminatoi nella metallurgia.
• Mulini e frantoi nell’industria del cemento.
• Nastri trasportatori con elevata inerzia di avviamento.
• Miscelatori a tamburo e unità di omogeneizzazione.
• Azionamenti di potenza per unità ausiliarie nei complessi di centrali elettriche.

Progettazione predisposta per il funzionamento di lungo periodo

Il cuscinetto sul lato DE è costituito dall’insieme NU238-C3+6040-C3, mentre sul lato NDE viene utilizzato NU230-C3. Questa combinazione favorisce una guida più precisa del rotore e si abbina adeguatamente a un peso imballato di 5660 kg, tipico di un motore di queste dimensioni. Il peso e i parametri di rotazione devono essere considerati durante il trasporto, l’installazione e il controllo del telaio di base, soprattutto negli impianti in cui l’apparecchiatura viene integrata in una linea esistente.

Affidabilità di servizio alle alte potenze

Con la serie H27R-HD-Modular, VYBO Electric sviluppa ulteriormente una soluzione robusta che supporta un funzionamento stabile ad alta tensione, carico continuo e condizioni di avviamento gravose. Per grandi fabbriche, tecnologie di processo e unità energetiche è importante che il motore combini alta potenza, uso efficiente dell’energia e una soluzione tecnica predisposta per gli interventi di manutenzione e lunghi intervalli tra i fermi. H27R 5004-8-6 è quindi adatto nei casi in cui l’azionamento deve mantenere prestazioni di lungo periodo senza inutili perdite.

Contattateci per ottenere supporto tecnico nella progettazione, nel dimensionamento e nell’integrazione del motore nel vostro impianto.
