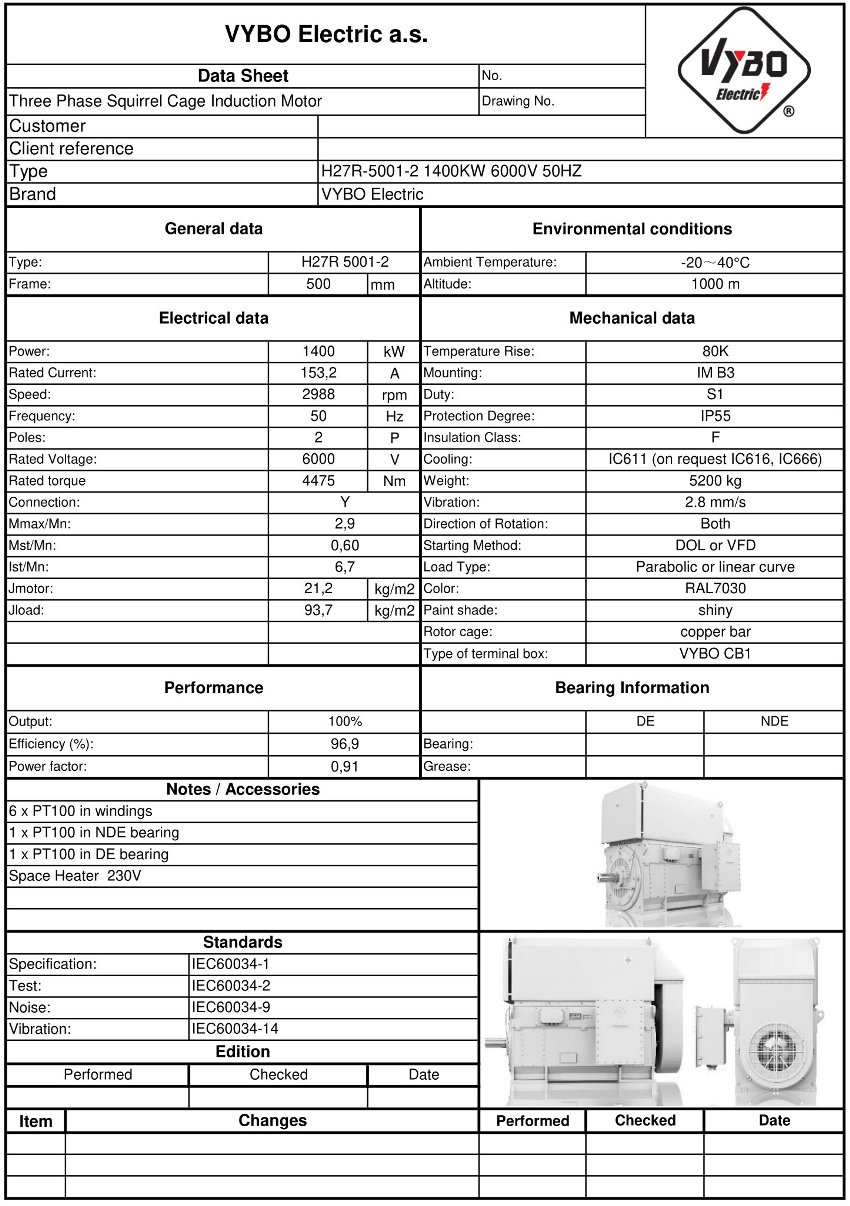

Motore elettrico trifase: H27R-5001-2 1400KW 6000V 50HZ
| Dati tecnici di base | |
| Tipo di motore | H27R 5001-2 |
| Potenza nominale (kW) | 1400 |
| Grandezza telaio (mm) | 500 |
| Numero di poli | 2 |
| Velocità nominale (rpm) | 2988 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 6000 |
| Collegamento | Y |
| Corrente nominale (A) | 153,2 |
| Rendimento al 100% del carico (%) | 96,9 |
| Fattore di potenza al 100% del carico | 0,91 |
| Caratteristiche di avviamento e coppia | |
| Coppia nominale (Nm) | 4475 |
| Rapporto coppia a rotore bloccato (LRT/RLT) | 0,60 |
| Rapporto coppia massima (BDT/RLT) | 2,9 |
| Rapporto corrente a rotore bloccato (LRA/RLA) | 6,7 |
| Momento d’inerzia del rotore (kg·m²) | 21,2 |
| Momento d’inerzia del carico (kg·m²) | 93,7 |
| Accessori | |
| 6 x PT100 negli avvolgimenti | |
| 1 x PT100 nel cuscinetto NDE | |
| 1 x PT100 nel cuscinetto DE | |
| Riscaldatore anticondensa 230 V | |
| 3 x termistore PTC | |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Prove | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di funzionamento | |
| Forma di montaggio | IM B3 (altre esecuzioni su richiesta) |
| Tipo di servizio | S1 (S2, S3, S4 – S9 opzionale) |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC611 (su richiesta IC616, IC666) |
| Metodo di avviamento | DOL, VFD, soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Gabbia del rotore | barre rotoriche in rame |
| Tipo di scatola morsettiera | VYBO CB1-HV |
| Condizioni operative | |
| Intervallo di temperatura ambiente (°C) | -20 a +40 (-30, +50, +60 opzionale) |
| Altitudine massima di installazione | fino a 1000 m |
| Peso e finitura superficiale | |
| Peso approssimativo | 5200 kg |
| Colore | RAL7030 |
| Finitura vernice | lucida |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | Su richiesta/Su richiesta |
| Lubrificante | Grasso a base di litio n. 2 (classe di temperatura) |

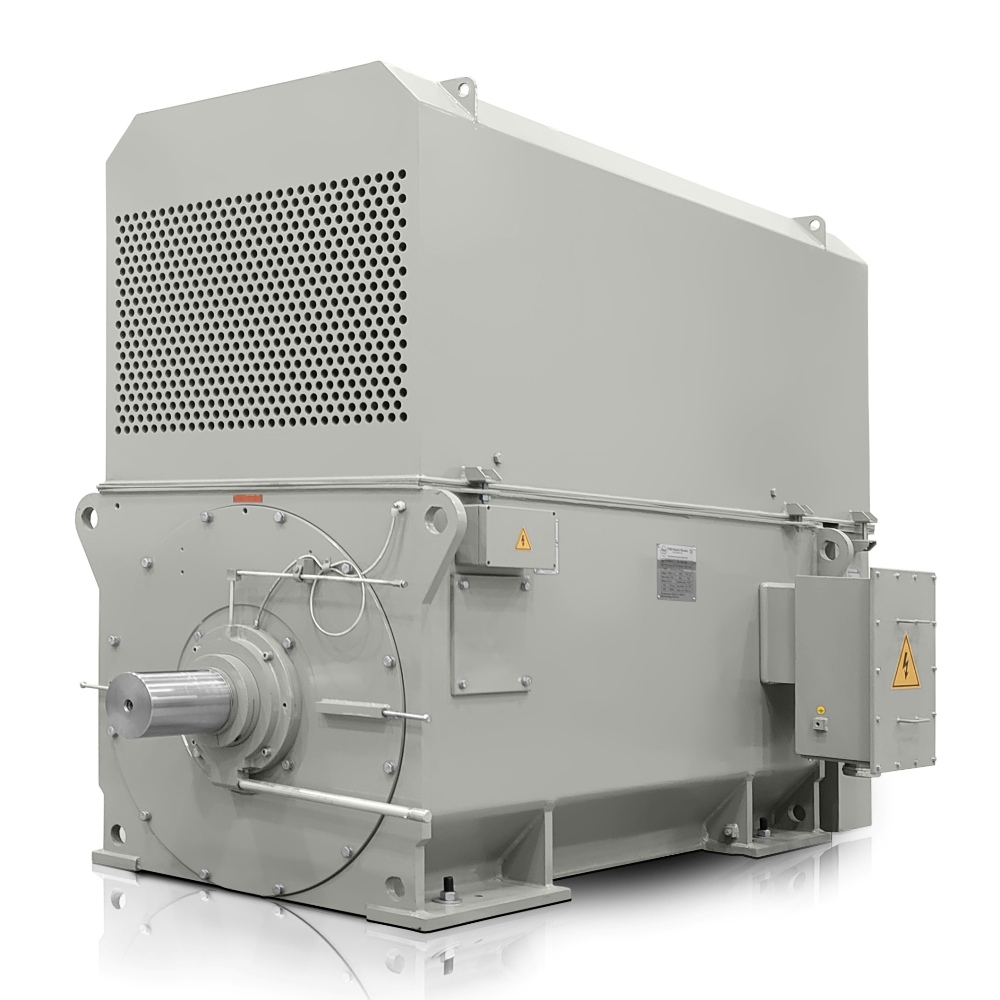

H27R 5001-2-6 è una soluzione per impianti in cui sono decisivi prestazioni stabili, lunga durata e minori costi di fermo. Questo motore elettrico da 2900 giri/min con una potenza di 1400 kW e una tensione di 6000 V è progettato per impieghi gravosi nella produzione di energia, nella lavorazione delle materie prime e nelle grandi linee produttive, dove sono richiesti funzionamento affidabile sotto carico elevato e prestazioni efficienti con un rendimento del 96,9 %.
La base del progetto è il telaio in acciaio saldato, che conferisce al grande motore un’elevata rigidità con un peso ragionevole, semplificando al contempo il trasporto e l’installazione nei capannoni industriali. Il raffreddamento aria-aria IC611 chiuso aiuta a mantenere pulito il flusso d’aria interno, cosa importante in presenza di polvere, umidità o ambienti corrosivi. Un motore elettrico ad alta tensione di questa serie si inserisce quindi particolarmente bene in ambienti in cui la protezione delle parti attive è importante quanto la potenza stessa.
Motore elettrico da 2900 giri/min per il funzionamento economico di grandi azionamenti
Con una corrente nominale di 153,2 A, un fattore di potenza di 0,91 e una coppia nominale di 4475 Nm, il motore offre una riserva adatta a lunghi cicli tecnologici. Per la progettazione dell’avviamento, dell’alimentazione e della protezione è importante che la coppia di avviamento raggiunga 0,6 volte la coppia nominale, la coppia massima 2,9 volte la coppia nominale e la corrente di avviamento 6,7 volte la corrente nominale. Questi dati aiutano a dimensionare correttamente il trasformatore, i componenti di commutazione e la protezione da sovracorrente senza inutili sovradimensionamenti.
Nella pratica, questo motore elettrico a 2 poli viene utilizzato per azionare linee di laminazione, unità di compressione, stazioni di pompaggio, ventilatori per altoforni, agitatori nella produzione chimica, trasportatori nelle cave, frantoi, mulini, apparecchiature di macinazione, sistemi di aspirazione, stazioni di prova per turbine e azionamenti energetici ausiliari in grandi stabilimenti. Trattandosi di motori elettrici AT ad alta potenza e con telaio rigido, possono essere impiegati anche dove è previsto un funzionamento a lungo termine sotto carico stabile.
Le barre di rame del rotore assicurano minori perdite e maggiore resistenza termica
Il rotore con barre di rame favorisce basse perdite elettriche e aiuta a mantenere un buon comportamento termico anche sotto carichi ripetuti. La classe di isolamento F insieme alla classe di sovratemperatura B offre una riserva adatta ad applicazioni impegnative, dove sono previsti lunghi periodi di funzionamento senza frequenti arresti. Il momento d’inerzia del rotore di 21,2 kg·m² e il momento d’inerzia del carico di 93,7 kg·m² devono essere inclusi nei calcoli per l’avviamento, la frenatura e la scelta del giunto o dello stadio di riduzione.
Parametri che semplificano progettazione e manutenzione
- La velocità nominale di 2988 giri/min favorisce un impiego stabile nell’intervallo 2900-3000 giri/min.
- La potenza di 1400 kW consente di coprire direttamente grandi azionamenti di processo.
- La corrente nominale di 153,2 A semplifica la progettazione dell’alimentazione e della protezione.
- Un peso dell’imballo di 5200 kg corrisponde a una robusta costruzione industriale.
- Sia il cuscinetto DE sia il cuscinetto NDE sono disponibili su richiesta, semplificando l’adattamento al progetto specifico.
Se avete bisogno di un motore per impieghi gravosi con particolare attenzione a efficienza, prontezza dell’assistenza e stabilità a lungo termine, H27R 5001-2-6 è una scelta pratica per i moderni sistemi industriali. VYBO Electric vi aiuterà a selezionare una configurazione adatta per ottenere costi operativi inferiori e sicurezza sotto carico continuo. Approfittate quindi dell’offerta e preparate una soluzione precisamente adatta alla vostra tecnologia.
