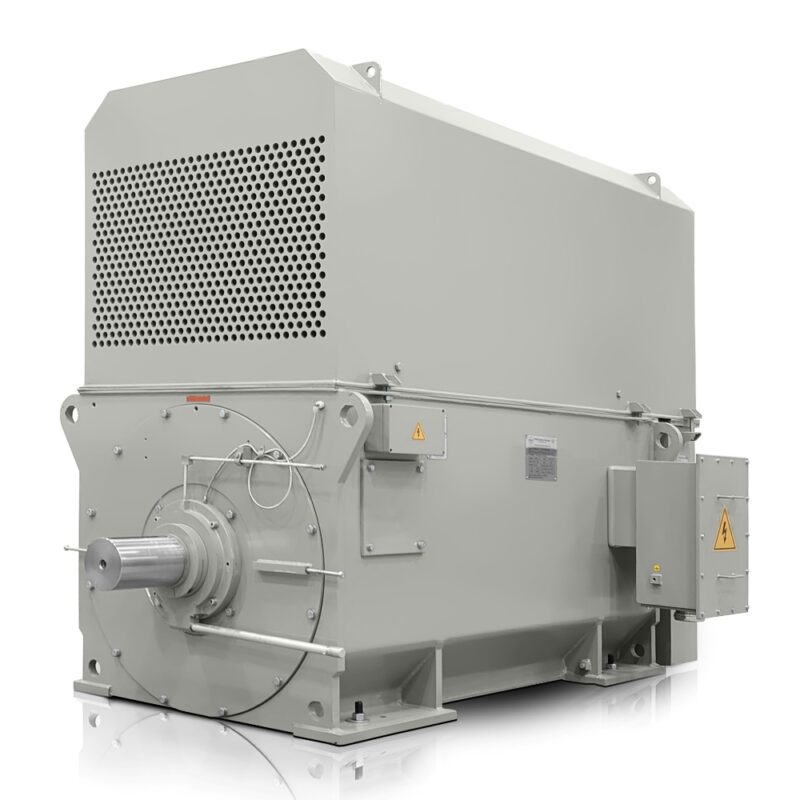

Motore elettrico trifase: H27R-5003-2 1800KW 6000V 50HZ

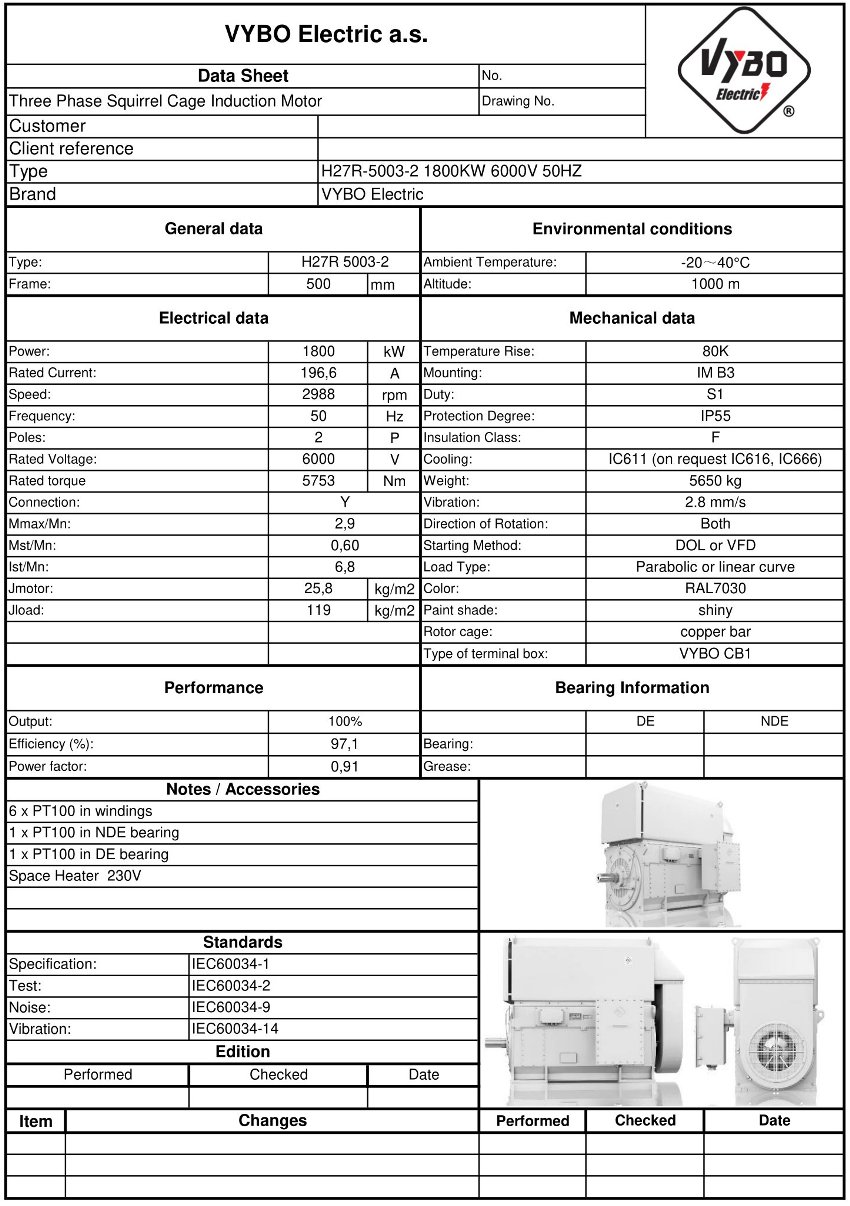

| Dati tecnici di base | |
| Tipo di motore | H27R 5003-2 |
| Potenza nominale (kW) | 1800 |
| Grandezza telaio (mm) | 500 |
| Numero di poli | 2 |
| Velocità nominale (rpm) | 2988 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 6000 |
| Collegamento | Y |
| Corrente nominale (A) | 196,6 |
| Rendimento al 100% del carico (%) | 97,1 |
| Fattore di potenza al 100% del carico | 0,91 |
| Caratteristiche di avviamento e coppia | |
| Coppia nominale (Nm) | 5753 |
| Rapporto coppia a rotore bloccato (LRT/RLT) | 0,60 |
| Rapporto coppia massima (BDT/RLT) | 2,9 |
| Rapporto corrente a rotore bloccato (LRA/RLA) | 6,8 |
| Momento d’inerzia del rotore (kg·m²) | 25,8 |
| Momento d’inerzia del carico (kg·m²) | 119 |
| Accessori | |
| 6 x PT100 negli avvolgimenti | |
| 1 x PT100 nel cuscinetto NDE | |
| 1 x PT100 nel cuscinetto DE | |
| Riscaldatore anticondensa 230 V | |
| 3 x termistore PTC | |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Prove | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di funzionamento | |
| Forma di montaggio | IM B3 (altre esecuzioni su richiesta) |
| Tipo di servizio | S1 (S2, S3, S4 – S9 opzionale) |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC611 (su richiesta IC616, IC666) |
| Metodo di avviamento | DOL, VFD, soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Gabbia del rotore | barre rotoriche in rame |
| Tipo di scatola morsettiera | VYBO CB1-HV |
| Condizioni operative | |
| Intervallo di temperatura ambiente (°C) | -20 a +40 (-30, +50, +60 opzionale) |
| Altitudine massima di installazione | fino a 1000 m |
| Peso e finitura superficiale | |
| Peso approssimativo | 5650 kg |
| Colore | RAL7030 |
| Finitura vernice | lucida |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | Su richiesta/Su richiesta |
| Lubrificante | Grasso a base di litio n. 2 (classe di temperatura) |
La serie H27R-HD-Modular è progettata per grandi azionamenti in cui sono determinanti sia l’affidabilità a lungo termine sia il consumo energetico. Il modello H27R 5003-2-6 con una potenza di 1800 kW offre riserva per il funzionamento continuo e, grazie all’elevata efficienza, riduce le perdite operative nei processi impegnativi. È un motore elettrico trifase predisposto per un funzionamento stabile nella produzione di energia, nella lavorazione delle materie prime e nell’industria pesante.
Motore elettrico da 2900 giri/min per carichi elevati con minori perdite
Una velocità nominale di 2988 giri/min e una coppia nominale di 5753 Nm supportano azionamenti che richiedono risposta rapida e trasmissione fluida della potenza. Una corrente nominale di 196,6 A, un fattore di potenza di 0,91 e un’efficienza del 97,1 % offrono margine per una migliore efficienza energetica sotto carico prolungato. Questo motore elettrico a 2 poli è adatto ovunque si richieda al motore un’elevata dinamica senza perdite inutili.
Il telaio in acciaio saldato semplifica la movimentazione negli impieghi gravosi
La grandezza telaio di 500 mm è realizzata su una struttura in acciaio saldato che aiuta a mantenere la rigidità ad alta potenza e contemporaneamente semplifica il trasporto e l’installazione del motore nel sistema tecnologico. La classe di isolamento F e la classe di sovratemperatura B favoriscono un regime termico sicuro durante l’impiego stabile. Nella pratica, ciò offre una base affidabile per azionamenti in cui non c’è spazio per fermi non pianificati.
Avviamento e protezione sono predisposti per partenze impegnative
I parametri di avviamento aiutano a progettare l’alimentazione e la protezione per avviamenti più gravosi, nei quali la riserva di coppia è importante. La coppia di avviamento raggiunge 0,6 volte la coppia nominale, la coppia massima 2,9 volte la coppia nominale e la corrente di avviamento 6,8 volte la corrente nominale. Nella progettazione del quadro, della protezione e dei circuiti di avviamento è quindi consigliabile prevedere una riserva per carichi di breve durata e un monitoraggio adeguato delle temperature di avvolgimenti e cuscinetti.
Impiego tipico nelle linee industriali
- Azionamento di grandi pompe nella gestione delle acque e nelle unità di generazione di energia.
- Azionamento di compressori che forniscono aria compressa di processo nella produzione chimica.
- Azionamento di ventilatori e soffianti nei sistemi di combustione e aspirazione.
- Azionamento di agitatori in serbatoi metallurgici e tecnologici.
- Azionamento di linee di trasporto nell’industria mineraria e di trasformazione.
- Azionamento di unità di laminazione e avvolgimento nella produzione ad alto carico.
- Azionamento di frantoi e mulini nelle operazioni di lavorazione di materiali sfusi.
Il monitoraggio dei cuscinetti e il riscaldamento riducono il rischio di fermo
La protezione termica e il monitoraggio standard aiutano a seguire le condizioni del motore nel funzionamento reale, cosa particolarmente utile per un azionamento trifase in ambienti con carico e temperatura variabili. Sia i cuscinetti DE sia quelli NDE sono disponibili su richiesta, semplificando la progettazione della manutenzione per uno specifico progetto. Per esigenze di alimentazione più elevate viene inoltre considerato il funzionamento a 6000 V, in modo che il motore possa essere integrato in sicurezza nella tecnologia senza compromettere la disponibilità operativa.
Una soluzione per grandi impianti orientata al ritorno sull’investimento
H27R 5003-2-6, con un peso dell’imballo di 5650 kg, un’inerzia del rotore di 25,8 kg·m² e un’inerzia del carico di 119,0 kg·m², è adatto a progetti in cui vengono monitorati stabilità a lungo termine, economicità e prevedibilità del servizio. VYBO Electric fornisce una soluzione per sistemi industriali che necessitano di un motore affidabile ad alta potenza con un chiaro vantaggio sui costi operativi. Contattateci per documentazione tecnica, consigli di configurazione e un preventivo rapido.
