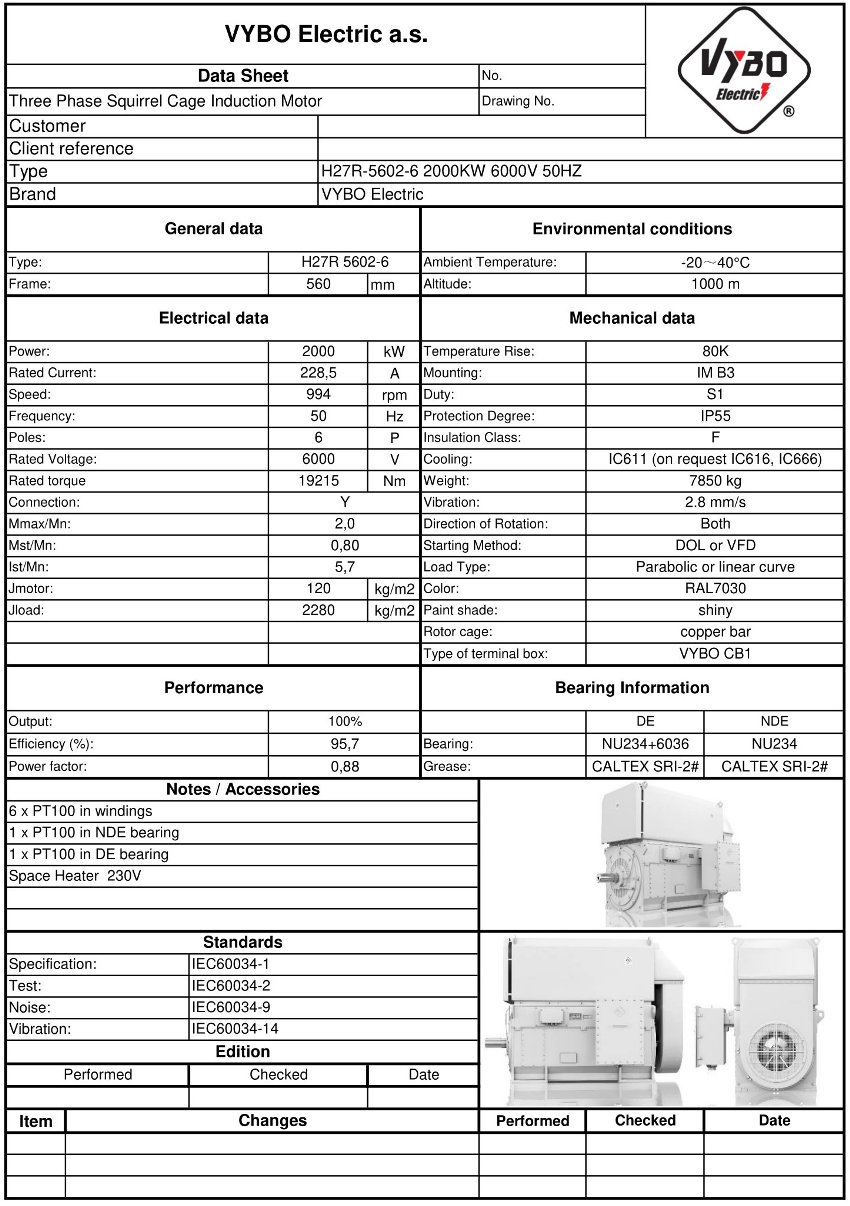

Motore elettrico trifase: H27R-5602-6 2000KW 6000V 50HZ
| Dati tecnici di base | |
| Tipo di motore | H27R 5602-6 |
| Potenza nominale (kW) | 2000 |
| Grandezza telaio (mm) | 560 |
| Numero di poli | 6 |
| Velocità nominale (rpm) | 994 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 6000 |
| Collegamento | Y |
| Corrente nominale (A) | 228,5 |
| Rendimento al 100% del carico (%) | 95,7 |
| Fattore di potenza al 100% del carico | 0,88 |
| Caratteristiche di avviamento e coppia | |
| Coppia nominale (Nm) | 19215 |
| Rapporto coppia a rotore bloccato (LRT/RLT) | 0,80 |
| Rapporto coppia massima (BDT/RLT) | 2,0 |
| Rapporto corrente a rotore bloccato (LRA/RLA) | 5,7 |
| Momento d’inerzia del rotore (kg·m²) | 120 |
| Momento d’inerzia del carico (kg·m²) | 2280 |
| Accessori | |
| 6 x PT100 negli avvolgimenti | |
| 1 x PT100 nel cuscinetto NDE | |
| 1 x PT100 nel cuscinetto DE | |
| Riscaldatore anticondensa 230 V | |
| 3 x termistore PTC | |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Prove | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di funzionamento | |
| Forma di montaggio | IM B3 (altre esecuzioni su richiesta) |
| Tipo di servizio | S1 (S2, S3, S4 – S9 opzionale) |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC611 (su richiesta IC616, IC666) |
| Metodo di avviamento | DOL, VFD, soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Gabbia del rotore | barre rotoriche in rame |
| Tipo di scatola morsettiera | VYBO CB1-HV |
| Condizioni operative | |
| Intervallo di temperatura ambiente (°C) | -20 a +40 (-30, +50, +60 opzionale) |
| Altitudine massima di installazione | fino a 1000 m |
| Peso e finitura superficiale | |
| Peso approssimativo | 7850 kg |
| Colore | RAL7030 |
| Finitura vernice | lucida |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | NU238-C3+6040-C3/NU230-C3 |
| Lubrificante | Grasso a base di litio n. 2 (classe di temperatura) |

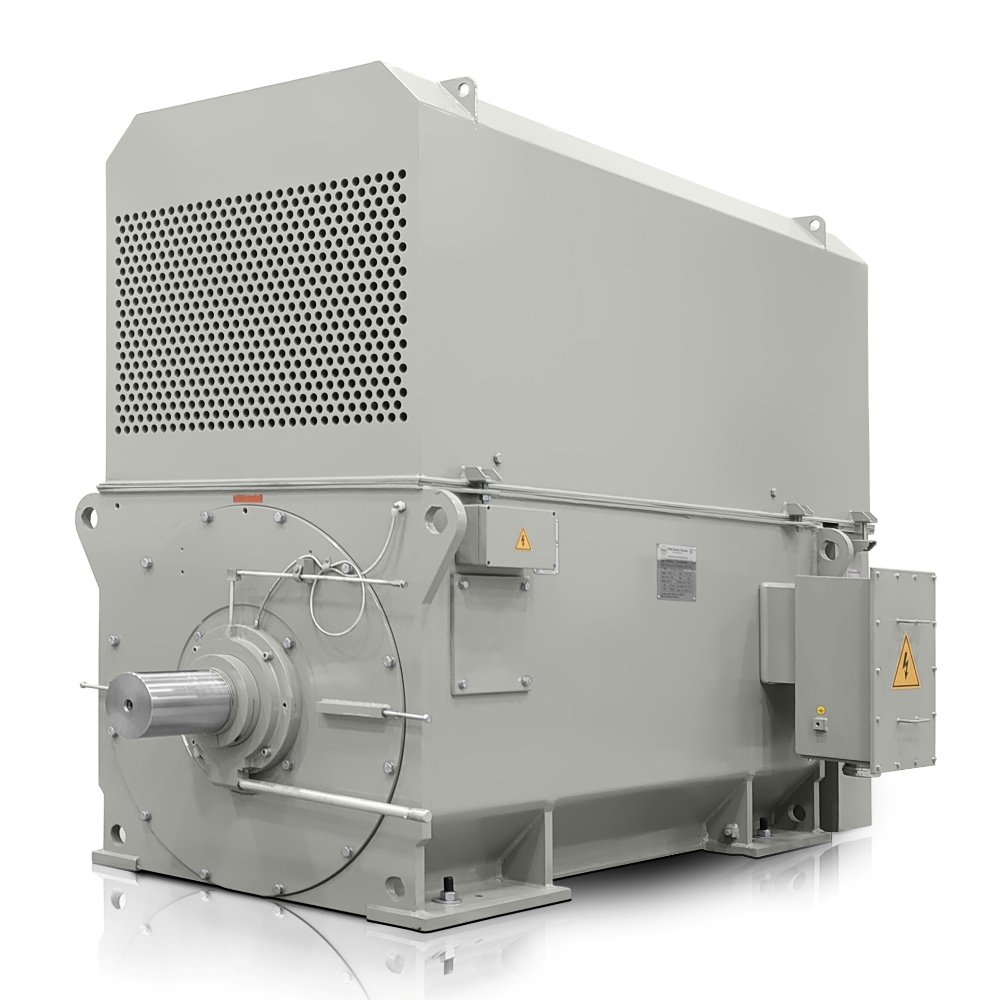

La progettazione della serie H27R-HD-Modular è destinata ad azionamenti nei quali sono determinanti funzionamento affidabile e minori costi lungo il ciclo di vita. Il modello H27R 5602-6-6 è un motore elettrico da 900 giri/min con potenza di 2000 kW, che offre una base stabile per grandi unità tecnologiche su una rete da 6000 V e riduce la pressione sugli interventi di assistenza e sui tempi di fermo.
Il robusto telaio utilizza una struttura in acciaio saldato che combina elevata rigidità con una movimentazione più semplice durante il trasporto e l’installazione di grandi unità. In combinazione con il raffreddamento aria-aria IC611, l’interno del motore rimane separato dall’ambiente circostante, favorendo il funzionamento in condizioni polverose e corrosive.
L’economia di esercizio è importante anche negli impianti ad alta intensità energetica. Il rendimento del 95,7 % e il fattore di potenza di 0,88 contribuiscono a utilizzare meglio l’energia elettrica fornita, mentre la corrente nominale di 228,5 A e la coppia nominale di 19215 Nm offrono ai progettisti sufficiente margine nel dimensionamento dell’alimentazione e del collegamento meccanico alla macchina azionata.
Il rotore utilizza una gabbia realizzata con barre di rame, che favorisce basse perdite elettriche, buon comportamento termico e lunga durata nel pesante esercizio industriale. Questo motore elettrico trifase funziona inoltre con una coppia di avviamento pari a 0,8 volte la coppia nominale, una coppia massima pari a 2 volte la coppia nominale e una corrente di avviamento pari a 5,7 volte la corrente nominale, facilitando la progettazione delle protezioni e il dimensionamento dei componenti di alimentazione.
Maggiore efficienza energetica per grandi azionamenti
Nella categoria dei motori elettrici HV, l’efficienza energetica è fondamentale soprattutto dove il motore lavora per molte ore con carico stabile. H27R-HD-Modular utilizza la classe di isolamento F e la classe di sovratemperatura B, così la riserva termica rimane adeguata anche per cicli di processo impegnativi.
Motore elettrico a sei poli per tecnologie di processo ed energetiche
Questo motore elettrico a sei poli rientra tra le soluzioni destinate a grandi pompe, ventilatori, compressori e altre unità pesanti. La velocità nominale di 994 giri/min, l’inerzia del rotore di 120,0 kg·m² e l’inerzia del carico di 2280,0 kg·m² forniscono una buona base per progettare l’avviamento meccanico e controllare la dinamica del sistema.
Cuscinetti e durata meccanica durante lunghi periodi di esercizio
Il sistema di cuscinetti è configurato per il funzionamento a lungo termine, con particolare attenzione alla stabilità e all’accessibilità per la manutenzione. Sul lato DE viene utilizzata la combinazione NU238-C3+6040-C3, mentre sul lato NDE è impiegato il cuscinetto NU230-C3, favorendo un funzionamento affidabile sotto elevati carichi radiali.
Impiego tipico nell’industria pesante
H27R 5602-6-6 viene impiegato principalmente nelle seguenti applicazioni:
- Azionamento di pompe centrifughe principali negli impianti petroliferi e petrolchimici.
- Stazioni di compressione per gas di processo e fluidi tecnici.
- Grandi ventilatori e soffianti nella produzione di energia e nella metallurgia.
- Mulini e linee di frantumazione nell’industria del cemento.
- Nastri trasportatori fortemente caricati nelle tecnologie minerarie.
- Frantoi e linee di vagliatura nelle attività estrattive.
- Aeratori e miscelatori in grandi unità di gestione delle acque.
- Azionamenti di processo nell’industria della cellulosa e della carta.
Dimensionamento più preciso per esercizio e installazione
Il peso dell’imballo di 7850 kg richiede una logistica ben pianificata, ma conferma anche la robustezza della struttura adatta alle grandi installazioni industriali. In pratica, ciò significa una pianificazione più semplice del trasporto, delle operazioni di sollevamento e del posizionamento sul telaio di base.
Approfittate dell’offerta per un progetto di grande potenza
Se avete bisogno di un motore elettrico ad alta tensione affidabile per un’unità tecnologica impegnativa, H27R 5602-6-6 offre una combinazione di funzionamento efficiente, struttura robusta e semplice integrazione nei grandi azionamenti. Approfittate dell’offerta di VYBO Electric e ottenete una soluzione che favorisce una lunga durata e minori costi di esercizio.
