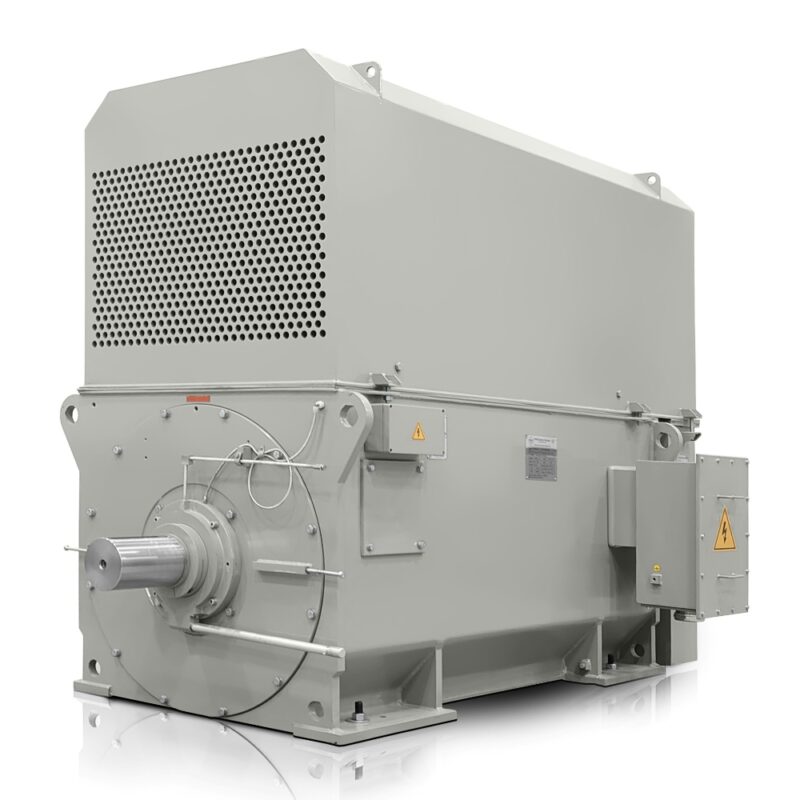

Motore elettrico ad alta tensione 2000 kW, 744 giri/min, 6000 V, IC611, H27R 5604-8-6

Una maggiore efficienza energetica nei grandi azionamenti inizia dove il sistema richiede potenza stabile senza perdite inutili. H27R 5604-8-6 è un motore elettrico da 700 giri/min per impieghi gravosi con una potenza di 2000 kW e una tensione di 6000 V, progettato per un funzionamento economico di lungo periodo sotto carico elevato. Nella categoria dei motori elettrici HV offre la combinazione di elevata efficienza, costruzione robusta e affidabilità operativa richiesta da grandi fabbriche e unità energetiche.

Il rendimento IE4 riduce le perdite durante il funzionamento continuo

I motori della serie H27R-HD-Modular utilizzano il rendimento IE4 Super Premium, che contribuisce a limitare le perdite di energia negli azionamenti di grande potenza e favorisce un funzionamento continuo economico. Con una velocità nominale di 744 giri/min, una corrente nominale di 235,8 A e un fattore di potenza di 0,85, l’operatore dispone di una soluzione che consente di gestire meglio i costi dell’energia elettrica e il carico termico dell’intero azionamento. Questo motore elettrico trifase è quindi adatto dove vengono monitorati non solo la potenza, ma anche l’efficienza produttiva di lungo periodo.

La riserva di coppia è importante anche negli azionamenti di grande potenza. La coppia nominale raggiunge 25672 Nm, la coppia di avviamento è pari a 0,75 volte la coppia nominale e la coppia massima a 1,8 volte la coppia nominale. La corrente di avviamento è pari a 4,9 volte la corrente nominale, perciò la progettazione dell’alimentazione, della commutazione e delle protezioni può essere adattata al processo specifico tenendo conto del carico sulla rete e della dinamica di avviamento richiesta. Nella pratica ciò facilita l’integrazione in applicazioni pesanti dove sono decisivi stabilità e comportamento prevedibile all’avviamento.

Il telaio in acciaio saldato facilita l’installazione dei grandi motori

La progettazione del motore utilizza un telaio in acciaio saldato che offre elevata rigidità con un peso più favorevole rispetto alle soluzioni in ghisa. Con un peso imballato di 8250 kg, l’impianto dispone quindi di maggiore controllo sulla movimentazione, sul trasporto e sul posizionamento sulla fondazione. Un’altezza d’asse di 560 mm favorisce l’impiego in robusti sistemi di azionamento nei quali è necessario un supporto stabile per la stabilità meccanica di lungo periodo. Per queste applicazioni, si tratta di un vantaggio pratico e non di un semplice dettaglio costruttivo.

H27R 5604-8-6 è anche un motore elettrico a otto poli, risultando particolarmente adatto a tecnologie che richiedono velocità inferiori e coppia elevata senza inutili compromessi nella trasmissione. L’inerzia del rotore di 207,0 kg·m² e l’inerzia del carico di 4310,0 kg·m² forniscono dati importanti nel dimensionamento dell’avviamento, della frenatura e del collegamento meccanico tra il motore e il carico. Per le grandi linee di processo ciò è essenziale nella valutazione della dinamica dell’intero sistema.

La protezione termica e il monitoraggio di serie aumentano l’affidabilità operativa

I motori H27R-HD-Modular sono dotati di protezione termica e monitoraggio di serie che aiutano a controllare lo stato dell’avvolgimento e dei cuscinetti durante il funzionamento. L’avvolgimento statorico è impregnato mediante tecnologia VPI e la classe di isolamento F insieme alla classe di sovratemperatura B offre una riserva per il funzionamento affidabile in condizioni di carico elevato. Sensori PT100 aggiuntivi, termistori PTC e riscaldamento anticondensa favoriscono la protezione durante arresti, avviamenti e variazioni ambientali.

Questo tipo di soluzione funziona bene nelle tecnologie in cui sono attese lunga vita utile e un monitoraggio preciso delle condizioni operative. Ciò rende il motore elettrico da 700 giri/min più facile da integrare in applicazioni con elevati requisiti di disponibilità, prontezza al servizio e protezione dell’investimento. Negli azionamenti di grande potenza crea quindi spazio per un funzionamento stabile senza fermi inutili.

Impiego nell’industria pesante e nella produzione di energia

H27R 5604-8-6 è destinato ad applicazioni gravose che combinano alta potenza, carico continuo e necessità di funzionamento affidabile. È adatto per:

• Pompe principali nelle unità di produzione di energia e gestione delle acque.
• Ventilatori per sistemi di combustione e filtrazione nei grandi stabilimenti produttivi.
• Unità di compressione nell’industria di processo.
• Frantoi e mulini nei cementifici.
• Azionamenti di laminazione nella produzione metallurgica.
• Estrusori e linee di miscelazione nell’industria chimica.
• Trasportatori di estrazione e minerari in miniere e cave.
• Pompe per acqua di processo nelle raffinerie.
• Azionamenti per tamburi di essiccazione e raffreddamento nelle linee di lavorazione.
• Grandi apparecchiature di omogeneizzazione e miscelazione nell’industria della carta e della cellulosa.

Per gli impianti che richiedono una combinazione di potenza, efficienza e meccanica robusta, H27R 5604-8-6 offre una base affidabile per un impiego di lungo periodo. Se avete bisogno di valutarne l’idoneità per una tecnologia specifica, contattateci.

Perché questo modello è adatto agli investimenti di lungo periodo

Con la serie H27R-HD-Modular, VYBO Electric combina elevata efficienza, rigidità meccanica e controllo delle sollecitazioni termiche in una soluzione progettata tenendo conto dei costi totali di esercizio. Le caratteristiche di potenza nominale, la velocità stabile e i parametri definiti con precisione del cuscinetto DE NU238-C3+6040-C3 e del cuscinetto NDE NU230-C3 sono importanti nella definizione degli intervalli di manutenzione e nella pianificazione degli interventi. Per l’operatore ciò significa un motore predisposto per condizioni gravose e al tempo stesso in grado di favorire la disponibilità di lungo periodo della tecnologia.
