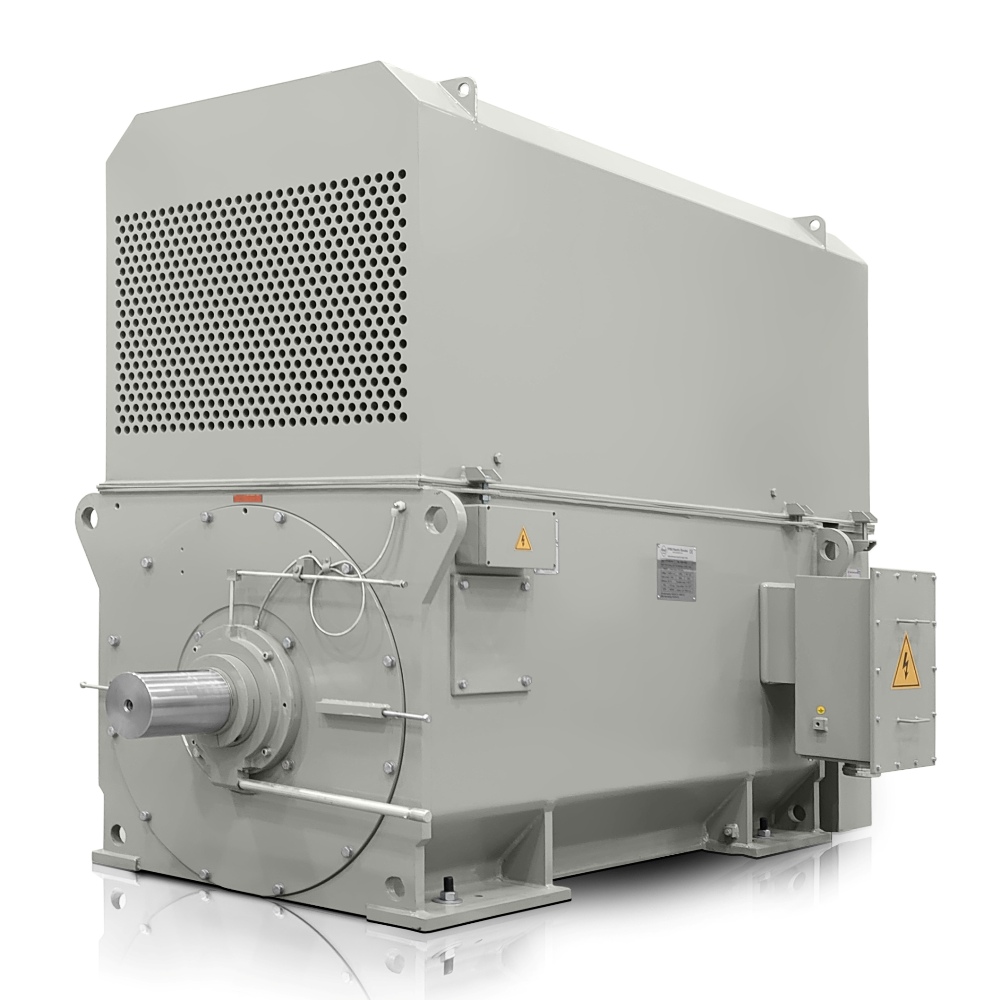

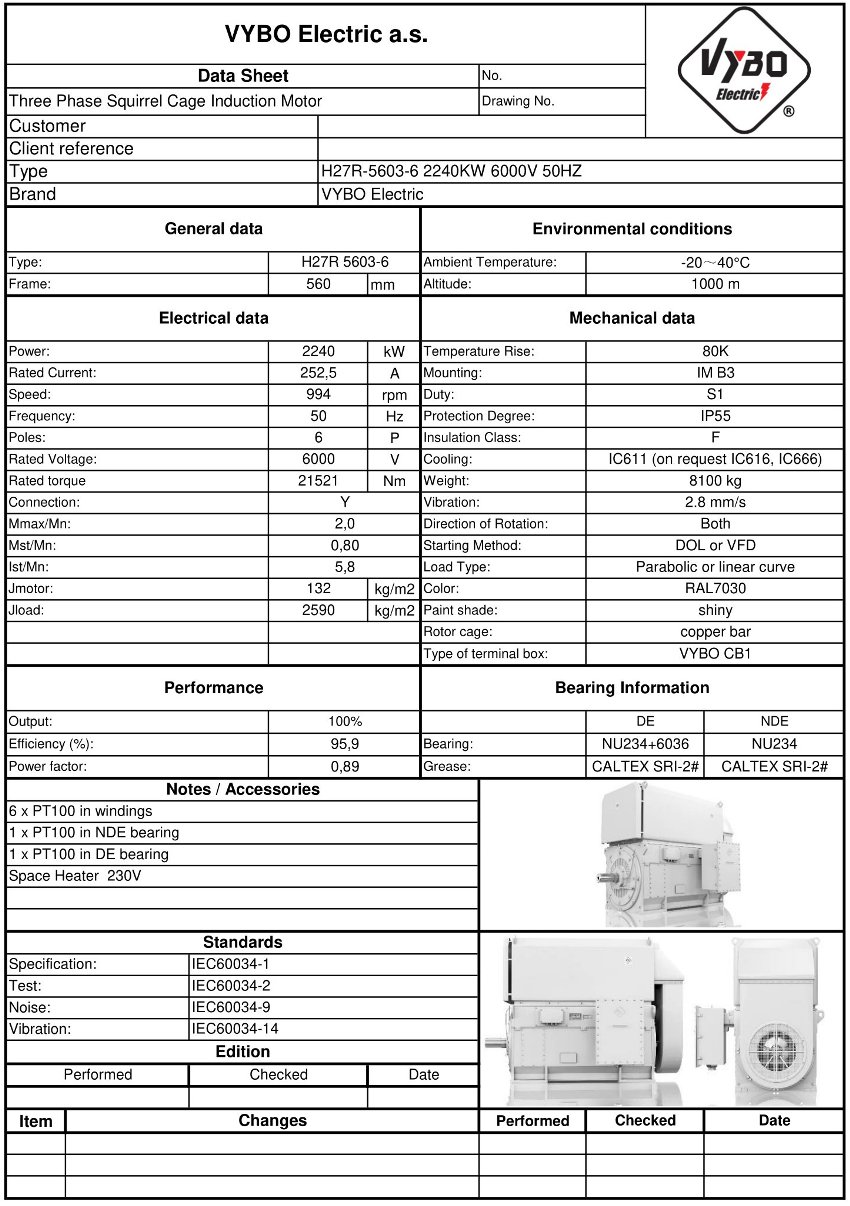

Motore elettrico ad alta tensione 2240 kW, 994 giri/min, 6000 V, IC611, H27R 5603-6-6

Negli impieghi industriali pesanti non è determinante soltanto la potenza, ma anche la capacità dell’azionamento di funzionare a lungo termine con perdite controllate e una riserva termica stabile. Il modello H27R 5603-6-6 con potenza di 2240 kW è destinato ad applicazioni nelle quali un motore elettrico da 1000 giri/min viene abbinato a requisiti di elevata affidabilità, carico definito con precisione e funzionamento economico con alimentazione a 6000 V.

Questa progettazione appartiene alla serie H27R-HD-Modular e utilizza un sistema di raffreddamento IC611 chiuso che mantiene l’interno del motore separato dalla contaminazione circostante. In combinazione con il rendimento IE4, ciò offre un vantaggio nel funzionamento in ambienti polverosi, umidi o corrosivi, dove il bilancio energetico e la stabilità termica incidono sui costi operativi complessivi.

Rendimento e raffreddamento per il carico industriale continuo

H27R 5603-6-6 è un motore elettrico ad alta tensione destinato ad azionamenti industriali ad alta tensione nei quali si prevede un funzionamento prolungato senza inutili oscillazioni termiche. Il circuito di raffreddamento IC611 chiuso con scambiatore di calore aiuta a proteggere i componenti attivi dall’ambiente aggressivo, favorendo al contempo una rimozione stabile delle perdite alla potenza continua.

• La struttura con altezza d’asse di 560 mm è adatta a grandi unità tecnologiche con esigenze elevate in termini di spazio e distribuzione della coppia.
• Il rendimento del 95,9 % favorisce un funzionamento economico con elevate potenze orarie.
• Il fattore di potenza di 0,89 contribuisce a un utilizzo più efficiente del sistema di alimentazione.
• La classe di isolamento F e la classe di sovratemperatura B forniscono riserva per lunghi cicli operativi.
• L’impregnazione VPI dell’avvolgimento statorico aumenta la resistenza a umidità, polvere e vibrazioni.

Avviamento e riserva di coppia per grandi azionamenti

Nella progettazione dell’alimentazione e delle protezioni è importante anche il relativo profilo dinamico. La coppia di avviamento raggiunge 0,8 volte la coppia nominale, la coppia massima 2 volte la coppia nominale e la corrente di avviamento 5,8 volte la corrente nominale, fornendo al progettista una base per impostare i componenti di commutazione, le protezioni e il collegamento meccanico al carico.

• La corrente nominale di 252,5 A è un valore importante per dimensionare i campi di alimentazione e i percorsi dei cavi.
• La coppia nominale di 21521 Nm offre una notevole riserva per carichi di processo impegnativi.
• La velocità nominale di 994 giri/min è adatta a grandi azionamenti che richiedono un regime operativo stabile.
• L’inerzia del rotore di 132,0 kg·m² aiuta nella valutazione dei transitori di avviamento.
• L’inerzia del carico di 2590,0 kg·m² è essenziale nella progettazione dell’intero sistema di azionamento.

Impiego in apparecchiature con elevati carichi operativi

In pratica, questo motore elettrico a 6 poli viene utilizzato in macchine nelle quali sono richiesti un robusto collegamento meccanico, un dimensionamento preciso e un funzionamento continuo. Il cuscinetto DE NU238-C3+6040-C3 e il cuscinetto NDE NU230-C3 favoriscono il funzionamento in condizioni gravose, mentre il peso dell’imballo di 8100 kg riflette la robustezza dell’insieme predisposto per l’uso industriale.

Le applicazioni tipiche comprendono soffianti principali nelle acciaierie, pompe principali dei circuiti di raffreddamento, ventilatori per sistemi di combustione e filtrazione, unità di compressione nella produzione chimica, mulini per la lavorazione delle materie prime, unità di nastri trasportatori nelle tecnologie minerarie, stazioni di miscelazione nell’industria cartaria, pompe di drenaggio nella produzione di energia e azionamenti per trasmissioni di linee di processo nei grandi stabilimenti.

Supporto tecnico per l’integrazione nelle unità esistenti

Nell’integrazione in quadri elettrici e sistemi di automazione è essenziale che l’azionamento si adatti all’architettura esistente senza compromessi inutili. La serie H27R-HD-Modular è quindi adatta a progetti che richiedono affidabilità operativa a lungo termine, raffreddamento efficiente e attenzione al bilancio energetico nella categoria dei motori elettrici HV.

Con questa serie, VYBO Electric pone l’accento sull’utilizzabilità in impianti reali, dove rendimento, resistenza termica e durata meccanica devono combinarsi in un’unica unità affidabile. Se avete bisogno di una soluzione per una grande unità di processo, ordinate H27R 5603-6-6 il prima possibile e approfittate della rapida disponibilità prima del prossimo fermo programmato della tecnologia.
