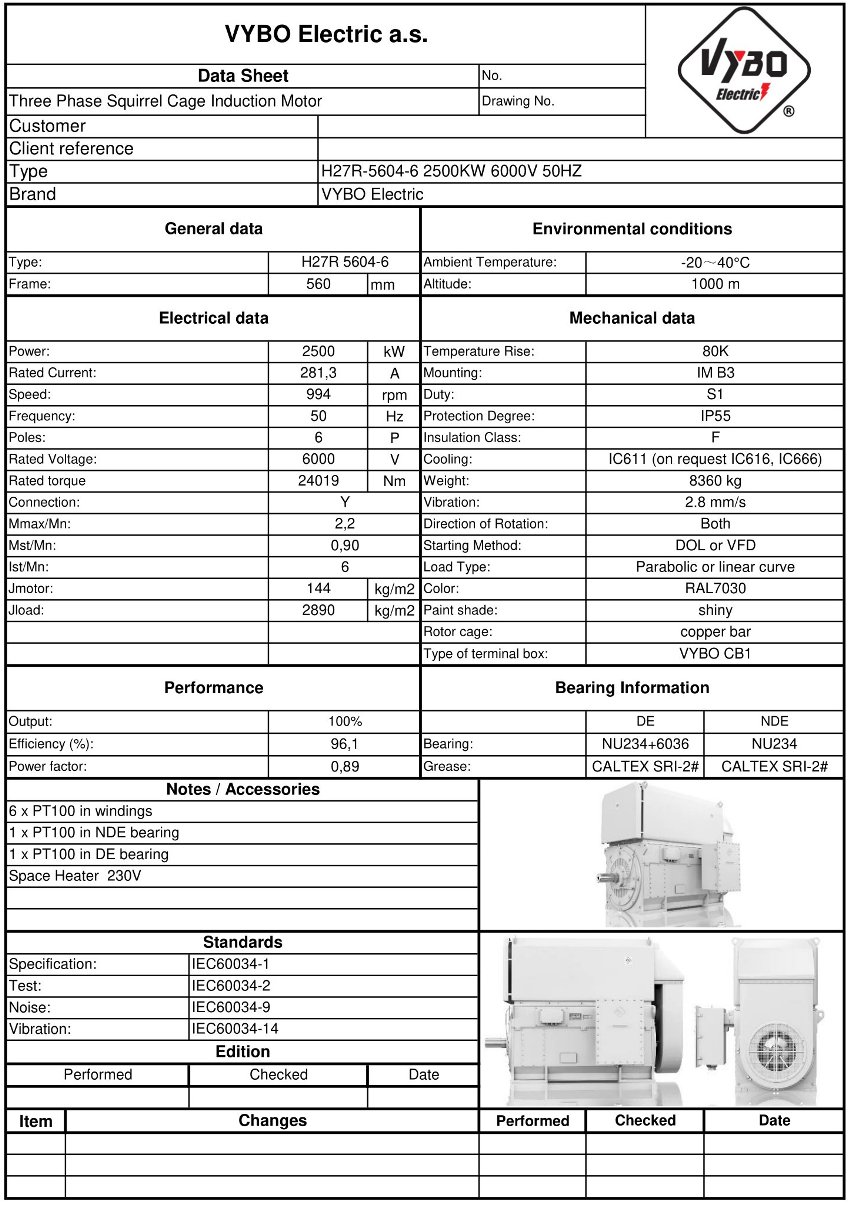

Motore elettrico trifase: H27R-5604-6 2500KW 6000V 50HZ
| Dati tecnici di base | |
| Tipo di motore | H27R 5604-6 |
| Potenza nominale (kW) | 2500 |
| Grandezza telaio (mm) | 560 |
| Numero di poli | 6 |
| Velocità nominale (rpm) | 994 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 6000 |
| Collegamento | Y |
| Corrente nominale (A) | 281,3 |
| Rendimento al 100% del carico (%) | 96,1 |
| Fattore di potenza al 100% del carico | 0,89 |
| Caratteristiche di avviamento e coppia | |
| Coppia nominale (Nm) | 24019 |
| Rapporto coppia a rotore bloccato (LRT/RLT) | 0,90 |
| Rapporto coppia massima (BDT/RLT) | 2,2 |
| Rapporto corrente a rotore bloccato (LRA/RLA) | 6 |
| Momento d’inerzia del rotore (kg·m²) | 144 |
| Momento d’inerzia del carico (kg·m²) | 2890 |
| Accessori | |
| 6 x PT100 negli avvolgimenti | |
| 1 x PT100 nel cuscinetto NDE | |
| 1 x PT100 nel cuscinetto DE | |
| Riscaldatore anticondensa 230 V | |
| 3 x termistore PTC | |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Prove | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di funzionamento | |
| Forma di montaggio | IM B3 (altre esecuzioni su richiesta) |
| Tipo di servizio | S1 (S2, S3, S4 – S9 opzionale) |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC611 (su richiesta IC616, IC666) |
| Metodo di avviamento | DOL, VFD, soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Gabbia del rotore | barre rotoriche in rame |
| Tipo di scatola morsettiera | VYBO CB1-HV |
| Condizioni operative | |
| Intervallo di temperatura ambiente (°C) | -20 a +40 (-30, +50, +60 opzionale) |
| Altitudine massima di installazione | fino a 1000 m |
| Peso e finitura superficiale | |
| Peso approssimativo | 8360 kg |
| Colore | RAL7030 |
| Finitura vernice | lucida |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | NU238-C3+6040-C3/NU230-C3 |
| Lubrificante | Grasso a base di litio n. 2 (classe di temperatura) |

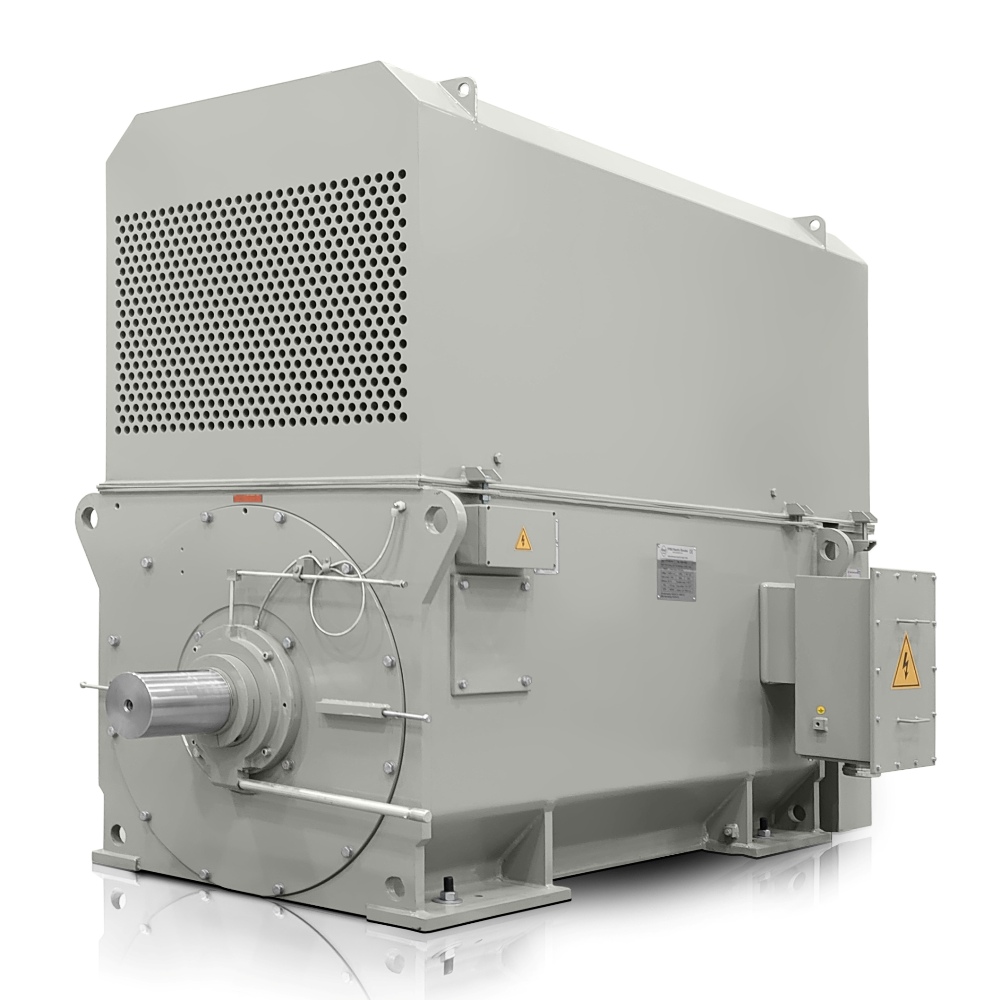

Il funzionamento ad alta efficienza energetica è determinante per i grandi azionamenti, ed è proprio qui che H27R 5604-6-6 si distingue come motore elettrico da 1000 giri/min per unità di processo impegnative. Con una potenza di 2500 kW, un’alimentazione di 6000 V e una velocità nominale di 994 giri/min, favorisce una trasmissione fluida della coppia anche negli impianti nei quali vengono monitorati perdite, disponibilità e stabilità operativa a lungo termine.
Il raffreddamento IC611 protegge l’interno del motore negli ambienti contaminati
La serie H27R-HD-Modular utilizza un circuito di raffreddamento chiuso con scambiatore IC611 che mantiene pulita l’aria all’interno del motore e migliora l’idoneità per ambienti polverosi o corrosivi. In combinazione con il rendimento IE4 Super Premium, le perdite energetiche negli azionamenti di grande potenza vengono ridotte, favorendo un funzionamento continuo economico in metallurgia, nel settore minerario e nella produzione di energia. Questo approccio è particolarmente vantaggioso laddove è richiesta un’elevata efficienza energetica senza compromettere la robustezza.
L’impregnazione VPI aumenta la resistenza dell’avvolgimento a vibrazioni e umidità
L’avvolgimento statorico è impregnato con tecnologia VPI, che ne aumenta la resistenza a umidità, polvere e sollecitazioni da vibrazione. Un motore elettrico ad alta tensione di questa concezione è destinato al funzionamento di lunga durata con requisiti minimi in termini di disciplina di manutenzione nell’industria pesante. La classe di isolamento F e la classe di sovratemperatura B forniscono una riserva termica affidabile sotto carico stazionario.
I rapporti di avviamento supportano la progettazione dell’alimentazione e delle protezioni
Anche i parametri di avviamento sono importanti per la progettazione dell’avviamento e delle protezioni: la coppia di avviamento raggiunge 0,9 volte la coppia nominale, la coppia massima 2,2 volte la coppia nominale e la corrente di avviamento 6 volte la corrente nominale. La corrente nominale di 281,3 A, il fattore di potenza di 0,89 e il rendimento del 96,1 % forniscono una base per il dimensionamento dell’alimentazione e la scelta delle apparecchiature di commutazione e protezione a valle.
Progettazione meccanica per carichi elevati e lunga durata
H27R 5604-6-6 è un motore elettrico a sei poli con grandezza del telaio di 560 mm, predisposto per le elevate sollecitazioni meccaniche dei grandi impianti. L’inerzia del rotore di 144,0 kg·m² e l’inerzia del carico di 2890,0 kg·m² aiutano nella progettazione dell’insieme di azionamento con attenzione alla dinamica di avviamento e alla stabilità di marcia. Anche il peso dell’imballo di 8360 kg riflette la struttura robusta per installazioni industriali.
Cuscinetti e dinamica adatti alle applicazioni di processo pesanti
Il cuscinetto DE NU238-C3+6040-C3 e il cuscinetto NDE NU230-C3 sono selezionati per il carico continuo di lunga durata e una guida stabile dell’albero. Una soluzione di questo tipo è adatta a impianti nei quali viene trasmessa all’azionamento un’elevata coppia di 24019 Nm e ci si attende un funzionamento uniforme senza inutili tempi di fermo.
Impiego nella produzione di energia, nel settore minerario e nell’industria pesante
La progettazione del motore è adatta alle seguenti applicazioni:
- Pompe principali per acqua grezza nelle unità di produzione di energia.
- Stazioni di ventilazione per l’aspirazione delle polveri nei capannoni metallurgici.
- Unità di compressione per gas di processo nell’industria chimica.
- Mulini per la lavorazione dei minerali nel settore minerario.
- Frantoi e linee di vagliatura nelle cave.
- Azionamenti di laminazione e alimentazione in metallurgia.
- Nastri trasportatori per materiali sfusi nei terminal portuali.
- Unità per l’azionamento di agitatori di processo in grandi linee produttive.
Soluzione predisposta per pressioni operative di lunga durata
Con la serie H27R-HD-Modular, VYBO Electric combina una struttura durevole, un raffreddamento efficiente e parametri adatti al funzionamento continuo nelle grandi imprese. Se avete bisogno di un motore per un azionamento critico con attenzione a disponibilità ed economia, ordinate H27R 5604-6-6 il prima possibile per assicurarvi la data di messa in servizio senza ritardi inutili.
