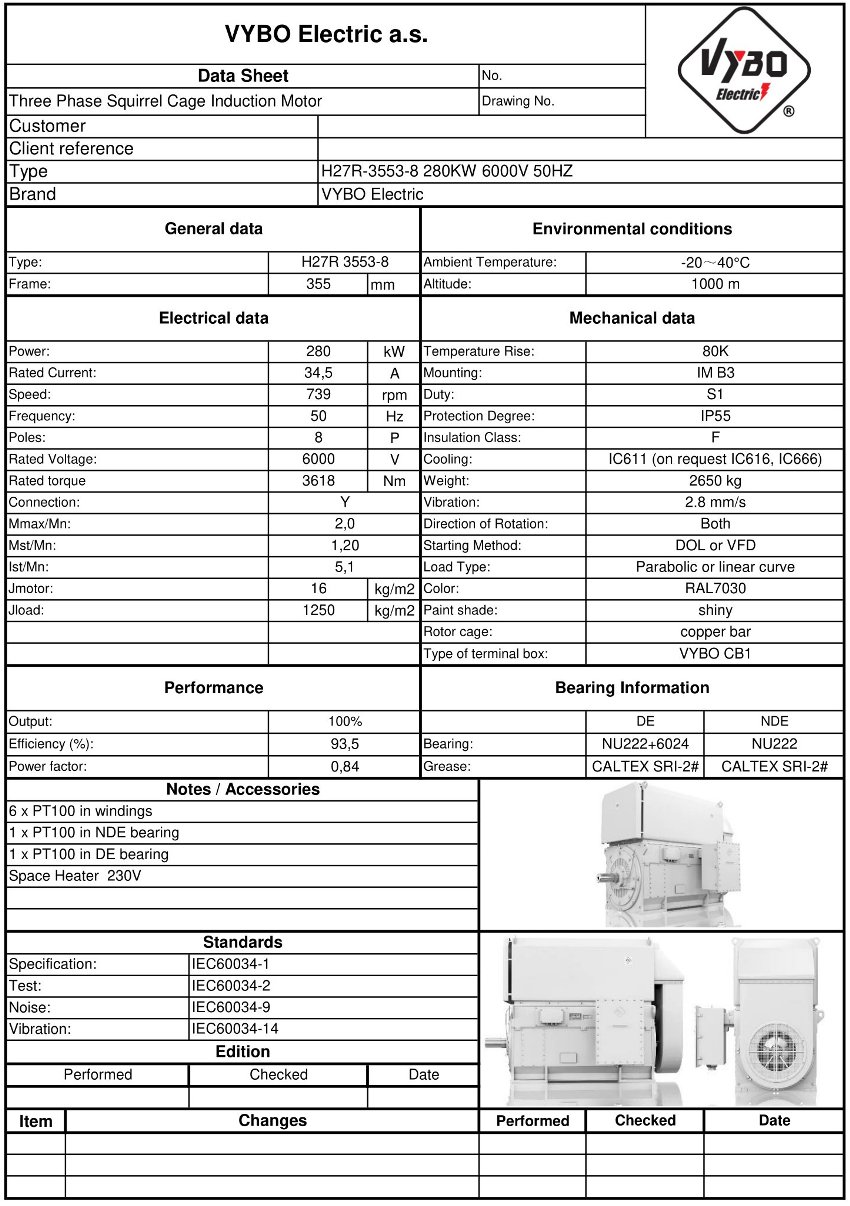

Motore elettrico trifase: H27R-3553-8 280KW 6000V 50HZ
| Dati tecnici di base | |
| Tipo di motore | H27R 3553-8 |
| Potenza nominale (kW) | 280 |
| Grandezza telaio (mm) | 355 |
| Numero di poli | 8 |
| Velocità nominale (rpm) | 739 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 6000 |
| Collegamento | Y |
| Corrente nominale (A) | 34,5 |
| Rendimento al 100% del carico (%) | 93,5 |
| Fattore di potenza al 100% del carico | 0,84 |
| Caratteristiche di avviamento e coppia | |
| Coppia nominale (Nm) | 3618 |
| Rapporto coppia a rotore bloccato (LRT/RLT) | 1,20 |
| Rapporto coppia massima (BDT/RLT) | 2,0 |
| Rapporto corrente a rotore bloccato (LRA/RLA) | 5,1 |
| Momento d’inerzia del rotore (kg·m²) | 16 |
| Momento d’inerzia del carico (kg·m²) | 1250 |
| Accessori | |
| 6 x PT100 negli avvolgimenti | |
| 1 x PT100 nel cuscinetto NDE | |
| 1 x PT100 nel cuscinetto DE | |
| Riscaldatore anticondensa 230 V | |
| 3 x termistore PTC | |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Prove | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di funzionamento | |
| Forma di montaggio | IM B3 (altre esecuzioni su richiesta) |
| Tipo di servizio | S1 (S2, S3, S4 – S9 opzionale) |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC611 (su richiesta IC616, IC666) |
| Metodo di avviamento | DOL, VFD, soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Gabbia del rotore | barre rotoriche in rame |
| Tipo di scatola morsettiera | VYBO CB1-HV |
| Condizioni operative | |
| Intervallo di temperatura ambiente (°C) | -20 a +40 (-30, +50, +60 opzionale) |
| Altitudine massima di installazione | fino a 1000 m |
| Peso e finitura superficiale | |
| Peso approssimativo | 2650 kg |
| Colore | RAL7030 |
| Finitura vernice | lucida |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | 6322-C3/6322-C3 |
| Lubrificante | Grasso a base di litio n. 2 (classe di temperatura) |

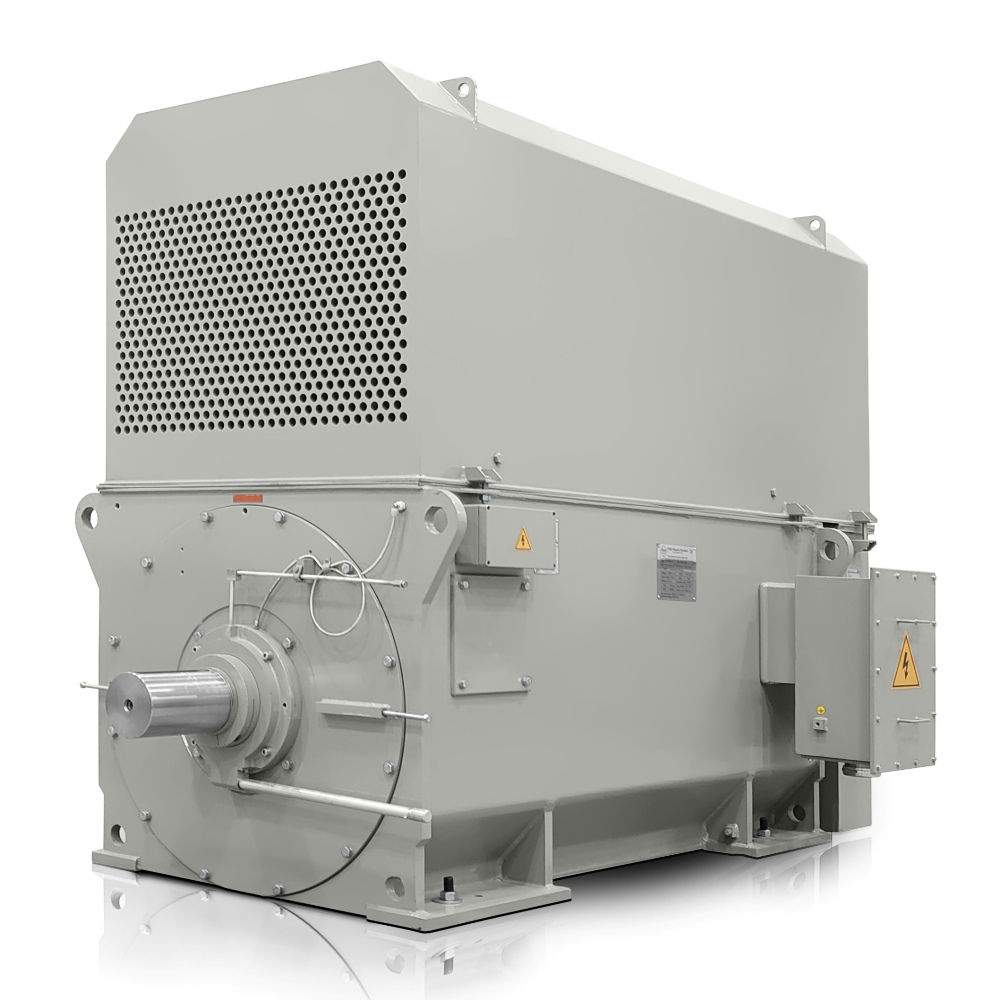

Negli impianti con elevati carichi meccanici e molte ore di funzionamento, H27R 3553-8-6, come motore elettrico da 700 giri/min, offre una soluzione che riduce il fabbisogno energetico dell’azionamento aumentando al contempo l’affidabilità operativa. Questo motore elettrico ad alta tensione con potenza di 280 kW e velocità nominale di 739 giri/min è destinato ad applicazioni nelle quali vengono monitorati coppia stabile, basse perdite e risparmi sui costi a lungo termine dell’intera unità tecnologica.
Il telaio in acciaio saldato facilita la movimentazione dei grandi azionamenti
La progettazione della serie H27R-HD-Modular utilizza un telaio in acciaio saldato che combina elevata rigidità con un peso più favorevole rispetto alle soluzioni in ghisa. Con un peso dell’imballo di 2650 kg, questo approccio è particolarmente evidente durante il trasporto, l’installazione e l’allineamento preciso all’interno dell’insieme. La gabbia rotorica realizzata con barre di rame favorisce la resistenza termica e riduce le perdite del rotore, un aspetto importante sotto carico prolungato. L’efficienza energetica raggiunge il 93,5 % e un fattore di potenza di 0,84 aiuta a utilizzare meglio la potenza assorbita nelle grandi reti operative.
Il raffreddamento IC611 stabilizza il motore negli ambienti polverosi
Il circuito di raffreddamento chiuso con scambiatore di calore fornisce il raffreddamento aria-aria IC611, che mantiene l’interno del motore separato dall’ambiente esterno. Questa soluzione migliora l’idoneità per condizioni polverose e corrosive, nelle quali la pulizia dell’aria di raffreddamento è spesso determinante per la stabilità della potenza e una maggiore durata dell’isolamento. In questo contesto viene inoltre utilizzata l’impregnazione dell’avvolgimento statorico con tecnologia VPI, che contribuisce alla resistenza sotto sollecitazioni termiche e vibrazionali.
I parametri tecnici favoriscono un avviamento e una protezione affidabili
Questo motore elettrico a otto poli ha una corrente nominale di 34,5 A, una coppia nominale di 3618 Nm, classe di isolamento F e classe di sovratemperatura B. L’inerzia del rotore di 16,0 kg·m² e l’inerzia del carico di 1250,0 kg·m² devono essere considerate nella progettazione dell’avviamento, della frenatura e della protezione dell’azionamento. La coppia di avviamento raggiunge 1,2 volte la coppia nominale, la coppia massima 2 volte la coppia nominale e la corrente di avviamento 5,1 volte la corrente nominale, offrendo una riserva importante durante l’inserzione delle linee tecnologiche.
Impiego industriale tipico nelle unità ad alta intensità energetica
Il modello H27R 3553-8-6 è adatto per:
- Azionamenti principali per nastri trasportatori nel settore minerario.
- Frantoi e mulini nella lavorazione dei minerali.
- Ventilatori di grande diametro nella produzione di energia.
- Ventilatori di scarico nei cementifici.
- Stazioni di compressione con alimentazione a tensione più elevata.
- Pompe per acqua di raffreddamento nell’industria chimica.
- Unità di pompaggio per impianti di gestione delle acque.
- Linee di laminazione negli stabilimenti metallurgici.
- Estrusori nella lavorazione dei polimeri.
- Sistemi di miscelazione in grandi serbatoi di processo.
- Banchi prova per gruppi di azionamento pesanti.
- Forni rotativi e relativi azionamenti ausiliari.
La configurazione con cuscinetti 6322-C3 su entrambi i lati DE e NDE favorisce un funzionamento stabile sotto carico prolungato e riduce il rischio di surriscaldamento indesiderato nell’area dei cuscinetti. H27R-HD-Modular di VYBO Electric combina una robusta struttura meccanica, raffreddamento efficiente e parametri adatti a grandi unità industriali: approfittate quindi dell’offerta quando progettate un azionamento destinato a garantire minori costi di esercizio e lunga durata.
