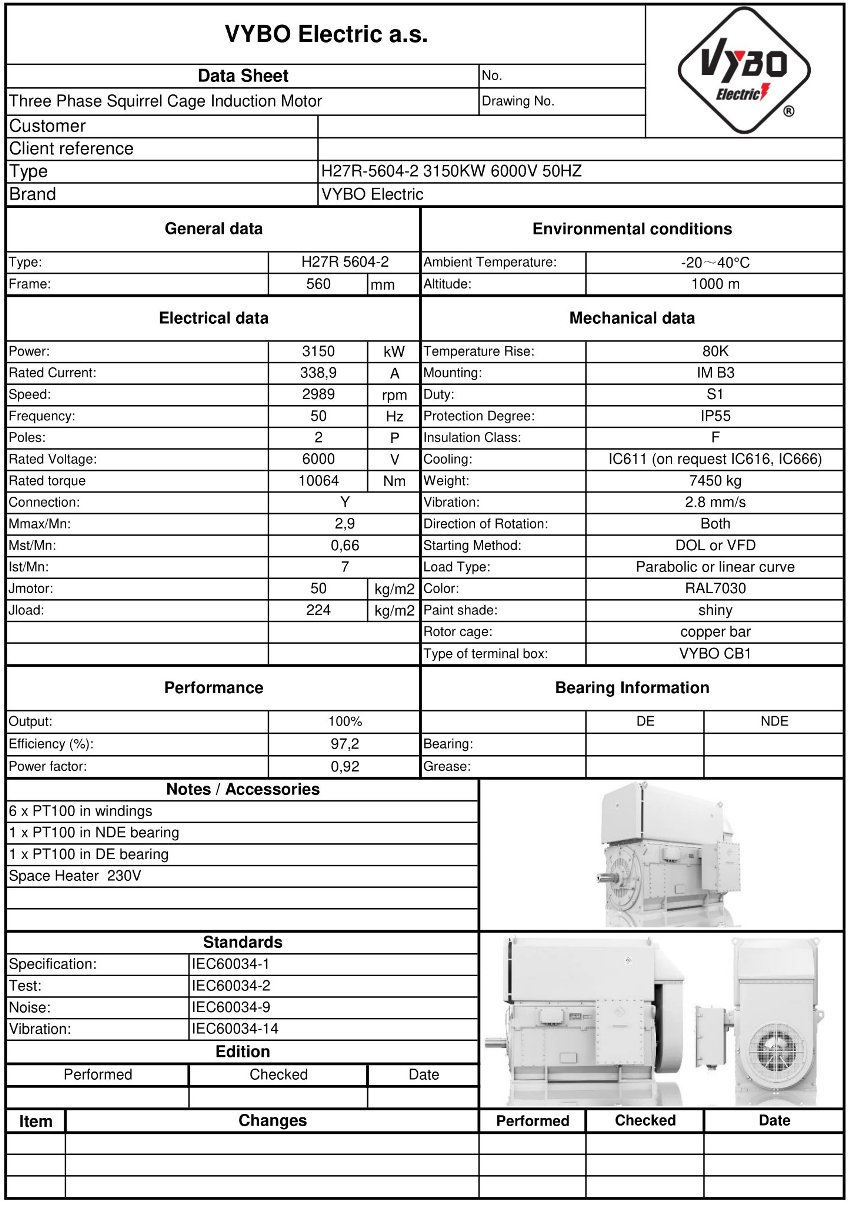

Motore elettrico trifase: H27R-5604-2 3150KW 6000V 50HZ
| Dati tecnici di base | |
| Tipo di motore | H27R 5604-2 |
| Potenza nominale (kW) | 3150 |
| Grandezza telaio (mm) | 560 |
| Numero di poli | 2 |
| Velocità nominale (rpm) | 2989 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 6000 |
| Collegamento | Y |
| Corrente nominale (A) | 338,9 |
| Rendimento al 100% del carico (%) | 97,2 |
| Fattore di potenza al 100% del carico | 0,92 |
| Caratteristiche di avviamento e coppia | |
| Coppia nominale (Nm) | 10064 |
| Rapporto coppia a rotore bloccato (LRT/RLT) | 0,66 |
| Rapporto coppia massima (BDT/RLT) | 2,9 |
| Rapporto corrente a rotore bloccato (LRA/RLA) | 7 |
| Momento d’inerzia del rotore (kg·m²) | 50 |
| Momento d’inerzia del carico (kg·m²) | 224 |
| Accessori | |
| 6 x PT100 negli avvolgimenti | |
| 1 x PT100 nel cuscinetto NDE | |
| 1 x PT100 nel cuscinetto DE | |
| Riscaldatore anticondensa 230 V | |
| 3 x termistore PTC | |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Prove | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di funzionamento | |
| Forma di montaggio | IM B3 (altre esecuzioni su richiesta) |
| Tipo di servizio | S1 (S2, S3, S4 – S9 opzionale) |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC611 (su richiesta IC616, IC666) |
| Metodo di avviamento | DOL, VFD, soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Gabbia del rotore | barre rotoriche in rame |
| Tipo di scatola morsettiera | VYBO CB1-HV |
| Condizioni operative | |
| Intervallo di temperatura ambiente (°C) | -20 a +40 (-30, +50, +60 opzionale) |
| Altitudine massima di installazione | fino a 1000 m |
| Peso e finitura superficiale | |
| Peso approssimativo | 7450 kg |
| Colore | RAL7030 |
| Finitura vernice | lucida |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | Su richiesta/Su richiesta |
| Lubrificante | Grasso a base di litio n. 2 (classe di temperatura) |

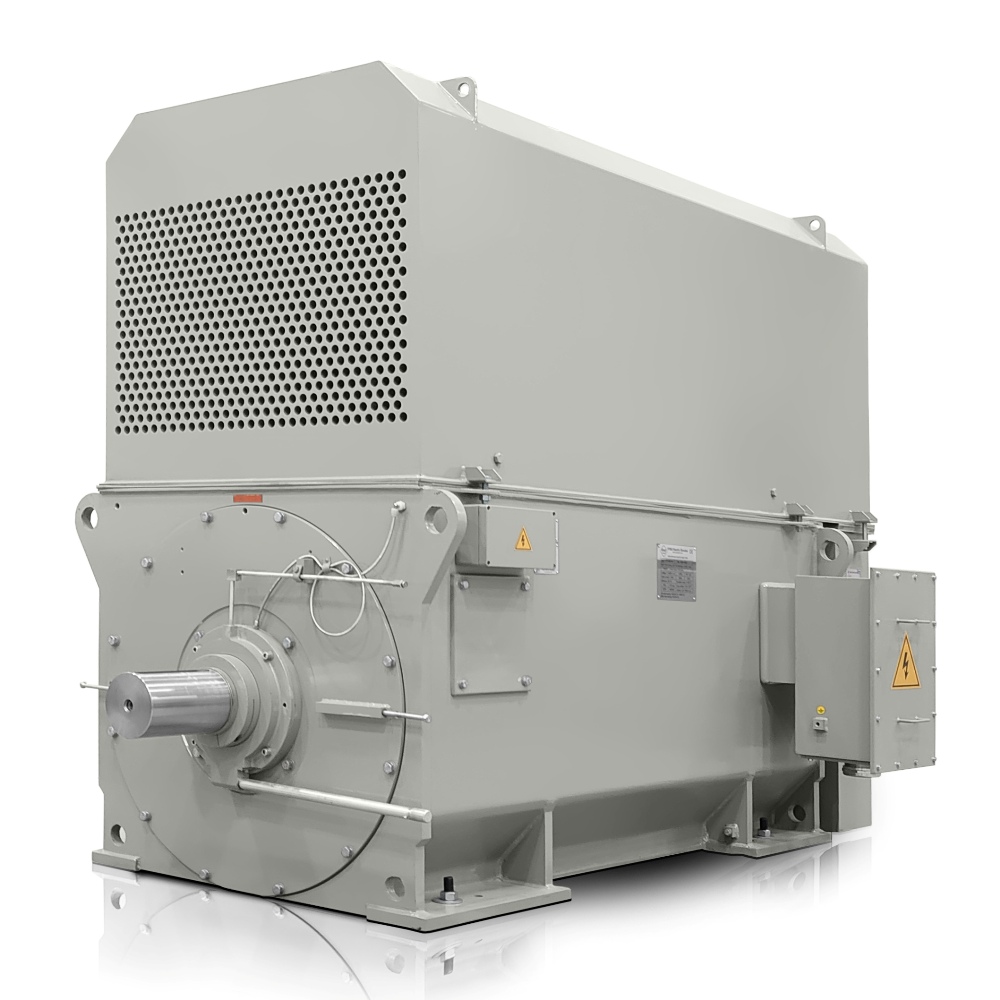

Il design H27R 5604-2-6 è destinato ad azionamenti pesanti nei quali sono decisivi una potenza stabile di 3150 kW, elevata affidabilità operativa e basse perdite sotto carico prolungato. Questo motore elettrico da 3000 giri/min funziona con una corrente nominale di 338,9 A, raggiunge un’efficienza del 97,2 % e un fattore di potenza di 0,92, risultando particolarmente adatto alle applicazioni orientate all’efficienza energetica e al controllo dei costi operativi.
Il raffreddamento IC611 mantiene più pulito l’interno del motore
Il circuito di raffreddamento chiuso con scambiatore di calore IC611 aiuta a mantenere l’aria all’interno del motore separata dall’ambiente circostante, aumentando l’utilizzabilità in ambienti polverosi, umidi e corrosivi. In combinazione con l’efficienza IE4 Super Premium, le perdite di energia in un azionamento ad alta potenza vengono ridotte e il motore mantiene i propri parametri più efficacemente sotto carico continuo. Anche l’impregnazione VPI dell’avvolgimento statorico contribuisce a una maggiore resistenza a vibrazioni, polvere e umidità.
- Un’altezza d’asse di 560 mm favorisce l’impiego in installazioni robuste con un’ampia riserva meccanica.
- La coppia nominale di 10064 Nm supporta l’avviamento e la stabilizzazione di sistemi tecnologici impegnativi.
- L’inerzia del rotore di 50,0 kg·m² e l’inerzia del carico di 224,0 kg·m² sono importanti nella progettazione dell’avviamento e della protezione dell’azionamento.
- La coppia di avviamento raggiunge 0,66 volte la coppia nominale, la coppia massima 2,9 volte la coppia nominale e la corrente di avviamento 7 volte la corrente nominale.
- La classe di isolamento F e la classe di sovratemperatura B favoriscono carichi di lunga durata nel funzionamento industriale.
Impiego industriale nella generazione di energia e nella produzione pesante
Il modello H27R 5604-2-6 è adatto a stazioni di compressione dell’aria, grandi unità di pompaggio, ventilatori per forni, sistemi di aspirazione, agitatori nella produzione chimica, trasportatori di minerale, frantoi, mulini, estrusori, miscelatori per servizio gravoso, linee di laminazione, azionamenti ausiliari di turbine, unità di desolforazione e torri di raffreddamento. In questi impianti è apprezzata anche la possibilità di utilizzare un’alimentazione a 6000 V, perché contribuisce a semplificare l’integrazione nei sistemi di distribuzione ad alta tensione.
Integrazione meccanica e affidabilità del servizio
Sia i cuscinetti DE sia quelli NDE sono disponibili su richiesta, semplificando l’adattamento del motore all’applicazione specifica e alla strategia di assistenza. Un peso dell’imballo di 7450 kg riflette il design robusto destinato a progetti impegnativi sia per movimentazione sia per installazione. Se avete bisogno di un motore per processi continui con particolare attenzione alla riserva di efficienza, al raffreddamento affidabile e alla lunga durata dell’avvolgimento, ordinate H27R 5604-2-6 ora per ottenere senza ritardi inutili una soluzione adatta alla prossima fase produttiva.
Parametri tecnici per la progettazione dell’azionamento
Per il dimensionamento preciso del collegamento e della protezione rimangono essenziali i seguenti valori: potenza 3150 kW, tensione 6000 V, velocità nominale 2989 giri/min, corrente nominale 338,9 A, efficienza 97,2 %, fattore di potenza 0,92, coppia 10064 Nm, inerzia del rotore 50,0 kg·m² e inerzia del carico 224,0 kg·m². In pratica, si tratta di un motore elettrico ad alta tensione predisposto per grandi sistemi tecnologici con elevate esigenze di disponibilità e stabilità.
