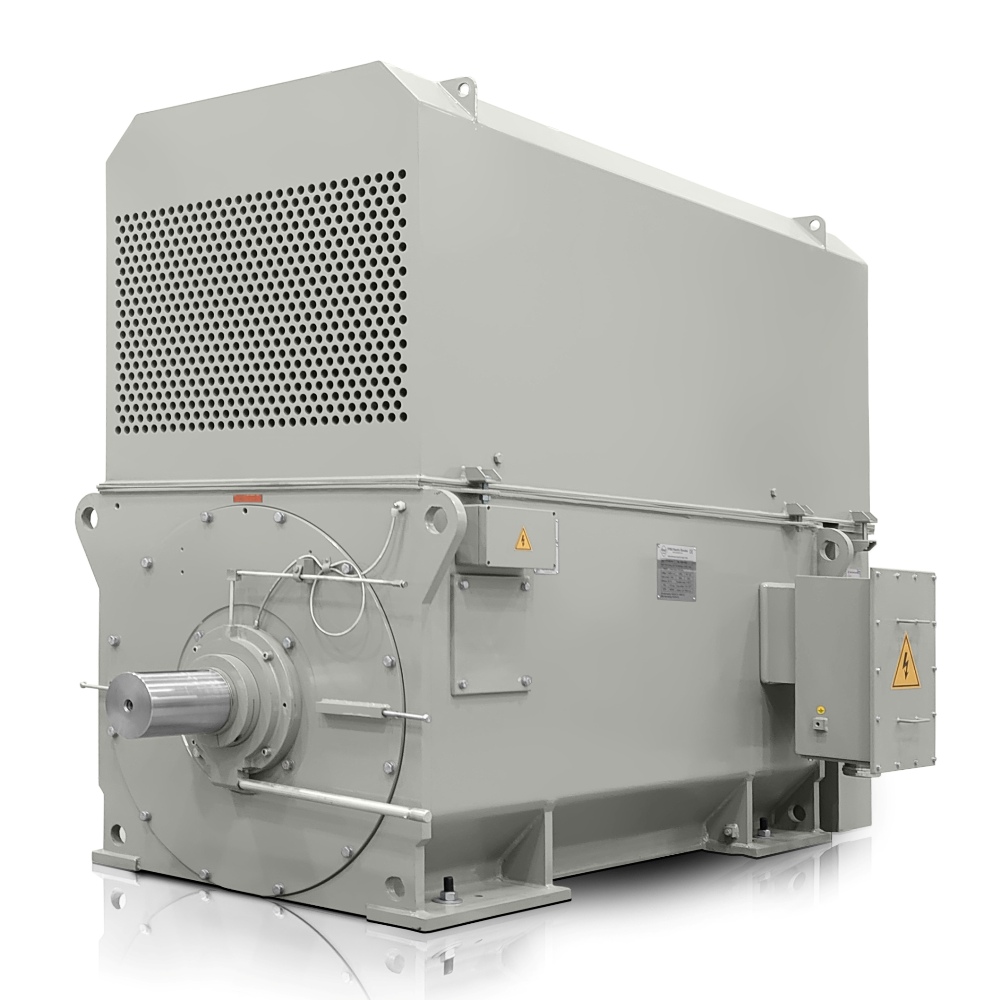

Motore elettrico trifase: H27R-4002-2 630KW 6000V 50HZ
| Dati tecnici di base | |
| Tipo di motore | H27R 4002-2 |
| Potenza nominale (kW) | 630 |
| Grandezza telaio (mm) | 400 |
| Numero di poli | 2 |
| Velocità nominale (rpm) | 2984 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 6000 |
| Collegamento | Y |
| Corrente nominale (A) | 70,3 |
| Rendimento al 100% del carico (%) | 96,2 |
| Fattore di potenza al 100% del carico | 0,9 |
| Caratteristiche di avviamento e coppia | |
| Coppia nominale (Nm) | 2016 |
| Rapporto coppia a rotore bloccato (LRT/RLT) | 0,80 |
| Rapporto coppia massima (BDT/RLT) | 2,6 |
| Rapporto corrente a rotore bloccato (LRA/RLA) | 6,6 |
| Momento d’inerzia del rotore (kg·m²) | 7,3 |
| Momento d’inerzia del carico (kg·m²) | 60 |
| Accessori | |
| 6 x PT100 negli avvolgimenti | |
| 1 x PT100 nel cuscinetto NDE | |
| 1 x PT100 nel cuscinetto DE | |
| Riscaldatore anticondensa 230 V | |
| 3 x termistore PTC | |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Prove | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di funzionamento | |
| Forma di montaggio | IM B3 (altre esecuzioni su richiesta) |
| Tipo di servizio | S1 (S2, S3, S4 – S9 opzionale) |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC611 (su richiesta IC616, IC666) |
| Metodo di avviamento | DOL, VFD, soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Gabbia del rotore | barre rotoriche in rame |
| Tipo di scatola morsettiera | VYBO CB1-HV |
| Condizioni operative | |
| Intervallo di temperatura ambiente (°C) | -20 a +40 (-30, +50, +60 opzionale) |
| Altitudine massima di installazione | fino a 1000 m |
| Peso e finitura superficiale | |
| Peso approssimativo | 2780 kg |
| Colore | RAL7030 |
| Finitura vernice | lucida |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | 6319-C3/6319-C3 |
| Lubrificante | Grasso a base di litio n. 2 (classe di temperatura) |
Il motore H27R 4002-2-6 è progettato per impianti che richiedono alta potenza, lunga durata e costi operativi ridotti senza fermi inutili. Questo motore elettrico da 2900 giri/min con potenza di 630 kW e alimentazione a 6000 V è adatto a linee in cui sono determinanti stabilità del carico, efficienza e integrazione affidabile in grandi sistemi tecnologici. Grazie a un rendimento elevato del 96,2 % e a un fattore di potenza di 0,9, contribuisce a ridurre le perdite energetiche e sostiene l’efficienza energetica dell’intero azionamento.
Il robusto telaio in acciaio saldato offre elevata rigidità con un peso strutturale favorevole, semplificando trasporto e installazione delle grandi macchine. Il raffreddamento aria-aria IC611 a circuito chiuso mantiene più pulito l’interno del motore e migliora l’idoneità in ambienti polverosi o corrosivi. Le barre del rotore in rame riducono le perdite elettriche e aiutano a mantenere la resistenza termica sotto carico prolungato. Questo motore elettrico trifase di VYBO Electric è destinato ad ambienti in cui ogni ciclo operativo deve offrire risultati prevedibili.
Riserva di potenza e coppia per linee produttive fortemente caricate
La coppia nominale raggiunge 2016 Nm, offrendo una riserva sufficiente per sistemi tecnologici con resistenza variabile e frequenti cambi di carico. I dati di avviamento aiutano anche nella progettazione dell’alimentazione e della protezione: la coppia di avviamento raggiunge 0,8 volte la coppia nominale, la coppia massima 2,6 volte e la corrente di avviamento 6,6 volte la corrente nominale. Una corrente nominale di 70,3 A e la classe di isolamento F costituiscono una base solida per un funzionamento a lungo termine in gruppi industriali ad alta potenza.
Durata meccanica per condizioni operative impegnative
La struttura con telaio da 400 mm e peso dell’imballo di 2780 kg è predisposta per un’installazione robusta in un blocco macchina dove sono richiesti posizionamento preciso e resistenza alle vibrazioni. L’inerzia del rotore di 7,3 kg·m² e l’inerzia del carico di 60,0 kg·m² supportano la progettazione di giunti, trasmissioni e procedure di avviamento in applicazioni con carichi dinamici più elevati. I cuscinetti 6319-C3 sui lati DE e NDE sono selezionati per un funzionamento affidabile in condizioni gravose.
Impieghi tipici nei grandi impianti
- Azionamento principale per linee di laminazione in metallurgia.
- Sistemi di compressione in grandi unità di generazione elettrica.
- Pompe per acqua di processo e di raffreddamento.
- Ventilatori per locali caldaia e sistemi di depolverazione.
- Frantoi nella lavorazione dei minerali.
- Mulini nelle linee di produzione di cemento e calce.
- Estrusori nella lavorazione chimica dei polimeri.
- Miscelatori per grandi volumi di materiale.
- Azionamenti per linee di trasporto nell’industria mineraria.
- Unità di avvolgimento nella produzione di cavi.
- Centrifughe nell’industria della carta e della cellulosa.
- Agitatori di processo nelle raffinerie.
- Sistemi di essiccazione con elevato carico termico.
- Presse per bricchettatura e tecnologie di pressatura.
- Grandi gruppi OEM per macchine e linee speciali.
Se avete bisogno di un motore per un impianto in cui sono decisivi prestazioni affidabili, disponibilità dell’assistenza e costi operativi totali inferiori, approfittate dell’offerta H27R 4002-2-6 di VYBO Electric e ottenete una soluzione predisposta per un impiego a lungo termine.
