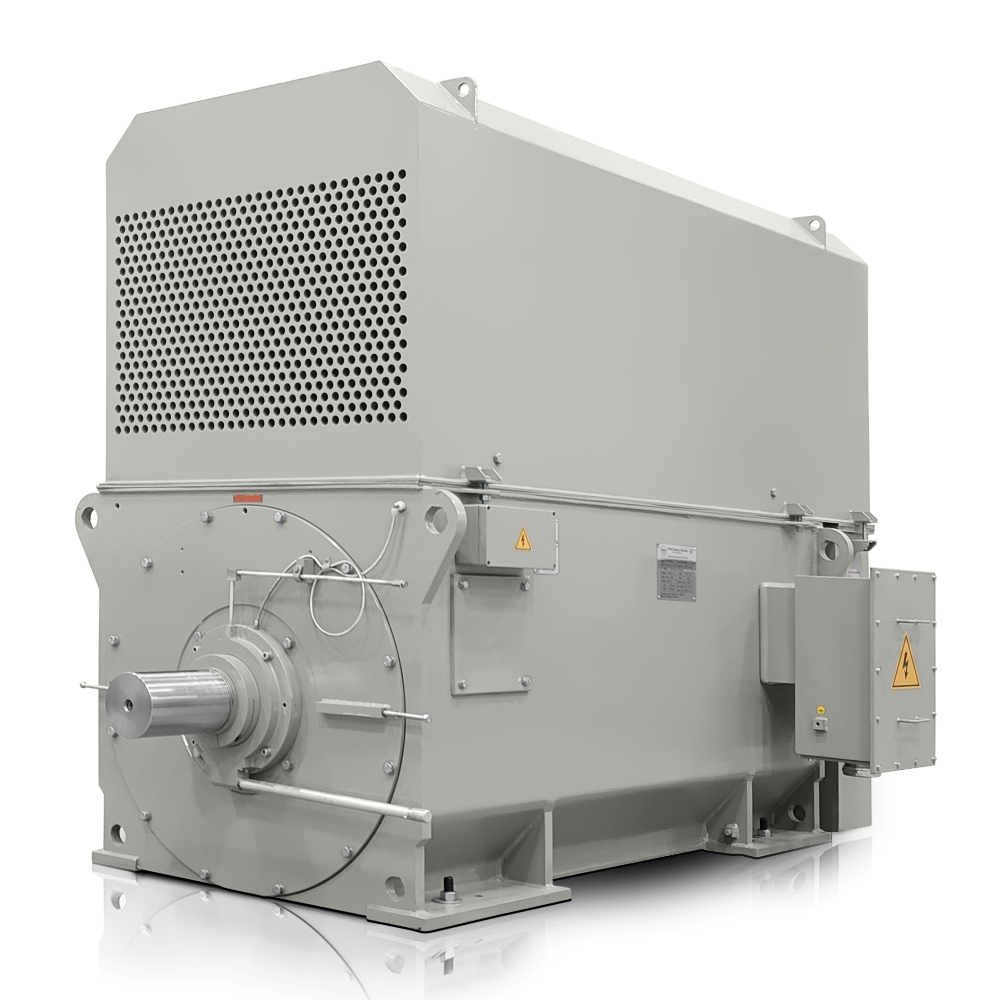

Motore elettrico ad alta tensione 900 kW, 2986 giri/min, 6000 V, IC611, H27R 4501-2-6

H27R 4501-2-6 offre un’elevata efficienza operativa ovunque siano determinanti un funzionamento affidabile, perdite ridotte e il controllo dei costi complessivi durante lunghi cicli produttivi. Questo motore elettrico da 2900 giri/min, con potenza di 900 kW e tensione di 6000 V, è progettato per grandi sistemi tecnologici nei quali sono richieste prestazioni stabili a 2986 giri/min insieme alla possibilità di risparmiare energia rispetto agli azionamenti più vecchi. VYBO Electric lo ha sviluppato come soluzione per impianti che necessitano di elevata potenza senza inutili compromessi operativi.

Il telaio in acciaio saldato semplifica la movimentazione dei motori di grandi dimensioni

La struttura con telaio in acciaio saldato offre elevata rigidità con un peso più favorevole rispetto a una tradizionale versione in ghisa, semplificando trasporto, installazione e allineamento preciso del motore in aree produttive ristrette. In combinazione con il raffreddamento aria-aria IC611, l’interno del motore rimane separato dall’aria ambiente contaminata, migliorando l’idoneità agli ambienti polverosi o corrosivi.

La riserva di potenza supporta l’avviamento e la protezione dell’alimentazione

I rapporti tra coppia e corrente sono importanti anche nella progettazione dell’avviamento e delle protezioni. In questo modello, la coppia di avviamento raggiunge 0,7 volte la coppia nominale, la coppia massima 3,1 volte la coppia nominale e la corrente di avviamento 7,1 volte la corrente nominale. La corrente nominale è di 100 A, la coppia nominale di 2878 Nm, il rendimento del 96,6 % e il fattore di potenza di 0,9; questi valori aiutano nel dimensionamento dei componenti di protezione, dei soft starter, dei sistemi di alimentazione per inverter o della riserva di coppia delle macchine collegate. Un motore elettrico ad alta tensione con queste caratteristiche è adatto ovunque siano prioritari la stabilità a lungo termine e un bilanciamento controllato del carico.

Le barre rotoriche in rame prolungano la durata nelle condizioni di esercizio impegnative

Le barre rotoriche in rame riducono le perdite elettriche e aumentano la resistenza termica del rotore, un vantaggio in presenza di carichi prolungati e frequenti variazioni operative. Per l’operatore ciò significa minori limitazioni termiche, una maggiore riserva durante le fluttuazioni di carico e una resistenza all’usura superiore rispetto alle soluzioni convenzionali in alluminio. Questo motore elettrico a 2 poli è quindi adatto a macchine che richiedono una trasmissione di potenza rapida e stabile.

Il supporto preciso dei cuscinetti riduce il rischio di vibrazioni e fermi imprevisti

Sia il lato DE sia il lato NDE utilizzano cuscinetti di tipo 6322-C3, favorendo la stabilità ad alta velocità e durante il funzionamento continuo prolungato. Il momento d’inerzia del rotore di 12,6 kg·m² e il momento d’inerzia del carico di 59,0 kg·m² sono importanti nella progettazione dell’accelerazione del sistema e nella valutazione del carico meccanico durante il funzionamento. La classe di isolamento F e la classe di sovratemperatura B offrono una base sicura per l’impiego in linee industriali dove sono richieste lunga durata e resistenza ai cicli termici.

L’impiego nella produzione pesante aumenta il ritorno sull’investimento

H27R 4501-2-6 è adatto per azionamenti industriali ad alta tensione e grandi gruppi ad alta tensione nei quali sono determinanti stabilità, disponibilità dell’assistenza e costi ragionevoli lungo il ciclo di vita. Come motore elettrico trifase, viene utilizzato in applicazioni con elevati requisiti di coppia e necessità di funzionamento continuo nell’industria pesante.

• Pompe per acqua di processo e circuiti di circolazione nell’industria chimica.
• Compressori nella produzione di energia e nel trattamento del gas.
• Argani e unità di avvolgimento per applicazioni industriali pesanti.
• Mulini e frantoi negli impianti di cemento e nella lavorazione dei minerali.
• Sistemi di ventilazione per grandi capannoni ed estrazione ad alta portata.
• Estrusori, miscelatori e linee di trasporto nella produzione pesante.

Se avete bisogno di un motore per un’applicazione incentrata sull’affidabilità, approfittate dell’offerta e scegliete una soluzione che offra elevata potenza, un’efficienza operativa equilibrata e una struttura durevole per il funzionamento a lungo termine.

Pronto per l’integrazione nei progetti OEM

Per i produttori di sistemi tecnologici sono importanti non solo la riserva di potenza, ma anche la facilità di integrazione nel progetto. Questo motore consente di progettare un azionamento robusto con comportamento termico controllato, protezione dalla contaminazione e una struttura che favorisce un’installazione sicura anche in gruppi di maggiori dimensioni. Con questo modello, VYBO Electric si rivolge ai clienti che richiedono un elevato standard tecnico e affidabilità operativa a lungo termine.
