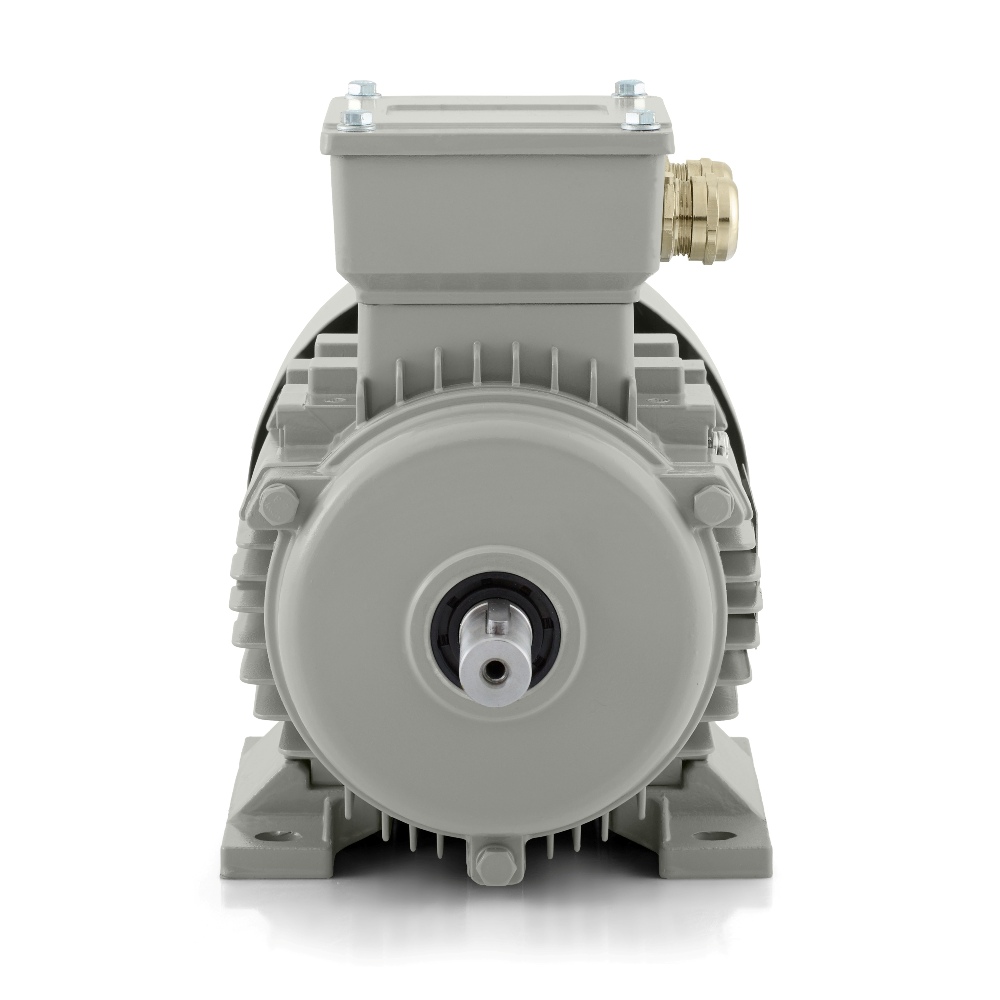

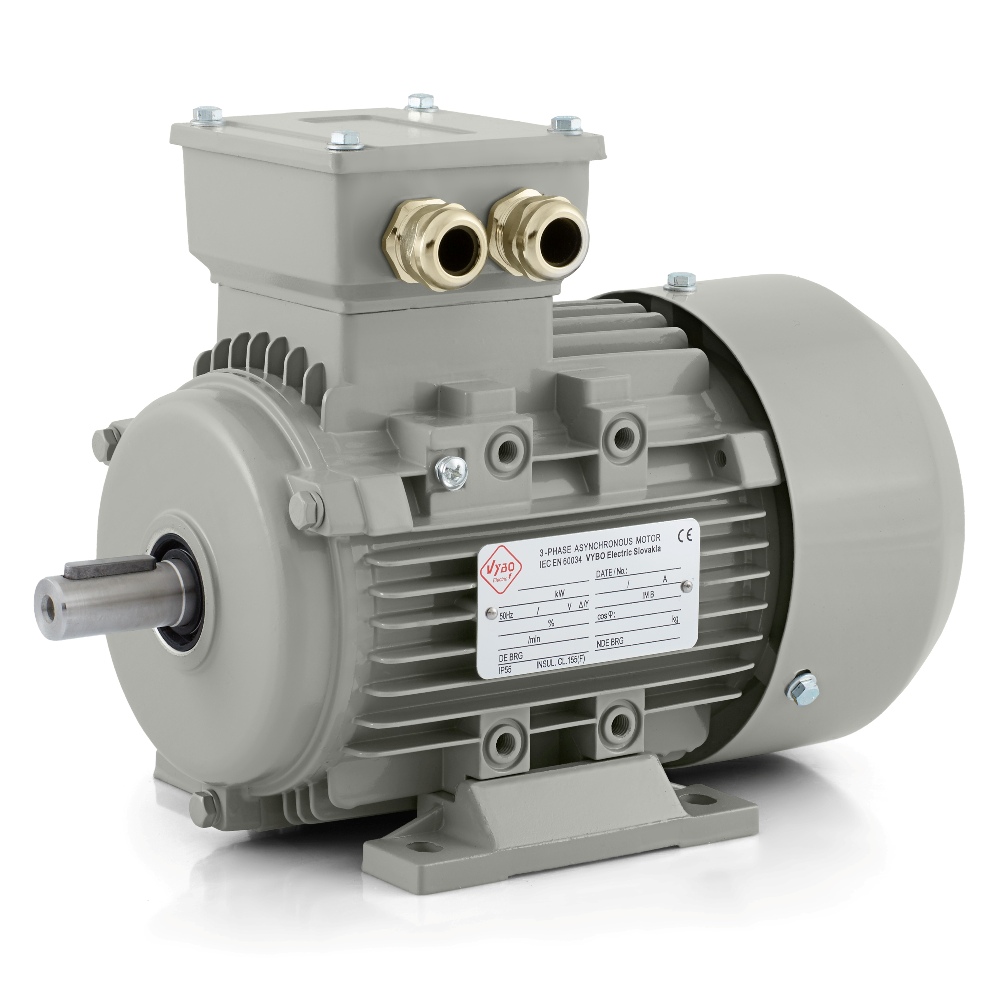

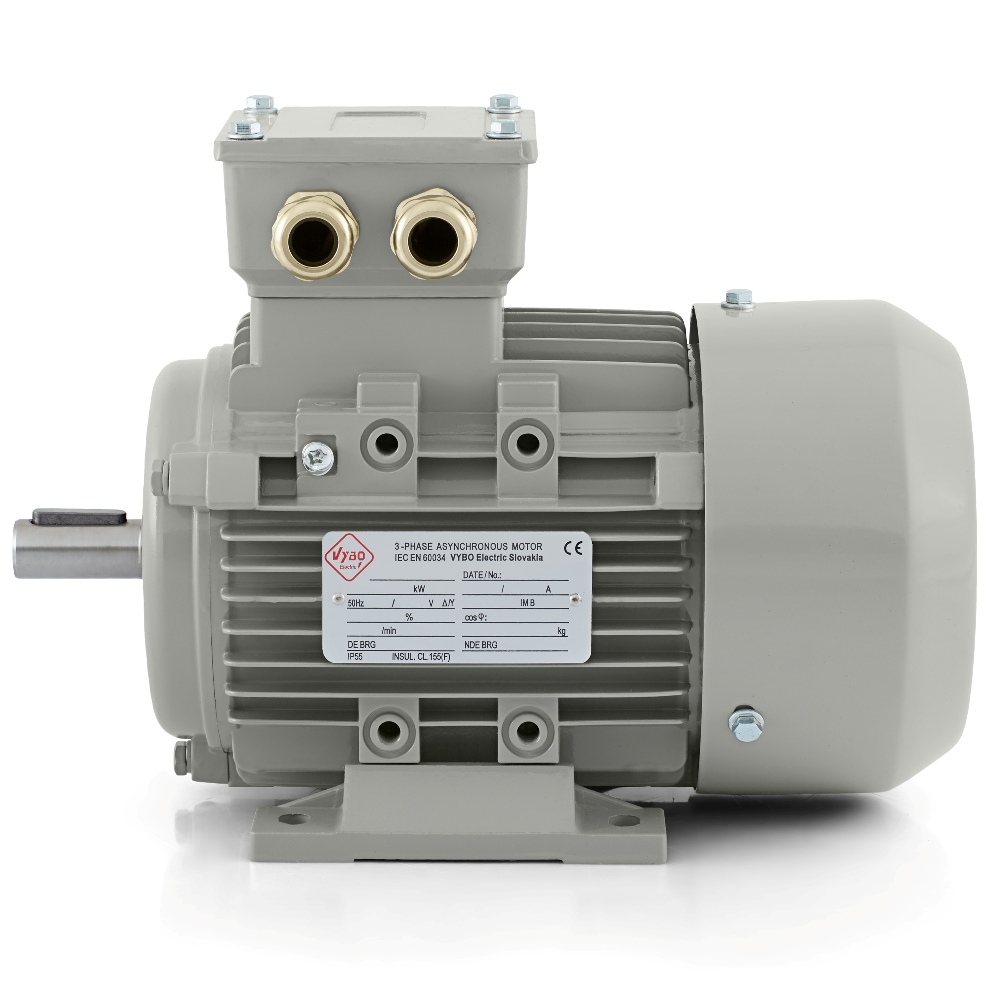

Motore elettrico 0,18 kW, 1310 giri/min, 400 V, 1AL-63M2-4

Azionamento stabile per tecnologie con ciclo di lavoro regolare

Il motore elettrico 1AL-63M2-4 della serie 1AL OPTIMAL è un motore asincrono trifase progettato per applicazioni in cui l’azionamento deve lavorare in modo affidabile e silenzioso, senza richiedere inutilmente molto spazio per l’installazione. La potenza di 0,18 kW, la tensione nominale di 230/400 V e il collegamento triangolo/stella rendono questo modello adatto a meccanismi industriali di piccole dimensioni e con carichi medi. Alla frequenza di 50 Hz raggiunge una velocità nominale di 1310 giri/min, mentre la versione a 4 poli favorisce un funzionamento regolare nelle applicazioni in cui sono importanti una trasmissione fluida della potenza e l’affidabilità a lungo termine.

La grandezza 63 è adatta a costruzioni in cui sono importanti dimensioni compatte e facilità di installazione in una macchina esistente. Il motore elettrico 1AL-63M2-4 trova naturale impiego in tecnologie di dosaggio, moduli di trasporto, macchine per imballaggio, linee di etichettatura, meccanismi di selezione, piccole unità di miscelazione, gruppi ventilanti, unità di pompaggio, sistemi di alimentazione, sistemi di chiusura, apparecchiature di laboratorio e diverse postazioni automatizzate. In queste soluzioni è spesso essenziale che il motore funzioni in modo uniforme e si inserisca bene nel ritmo quotidiano della produzione.

Parametri che danno sicurezza alla tecnologia

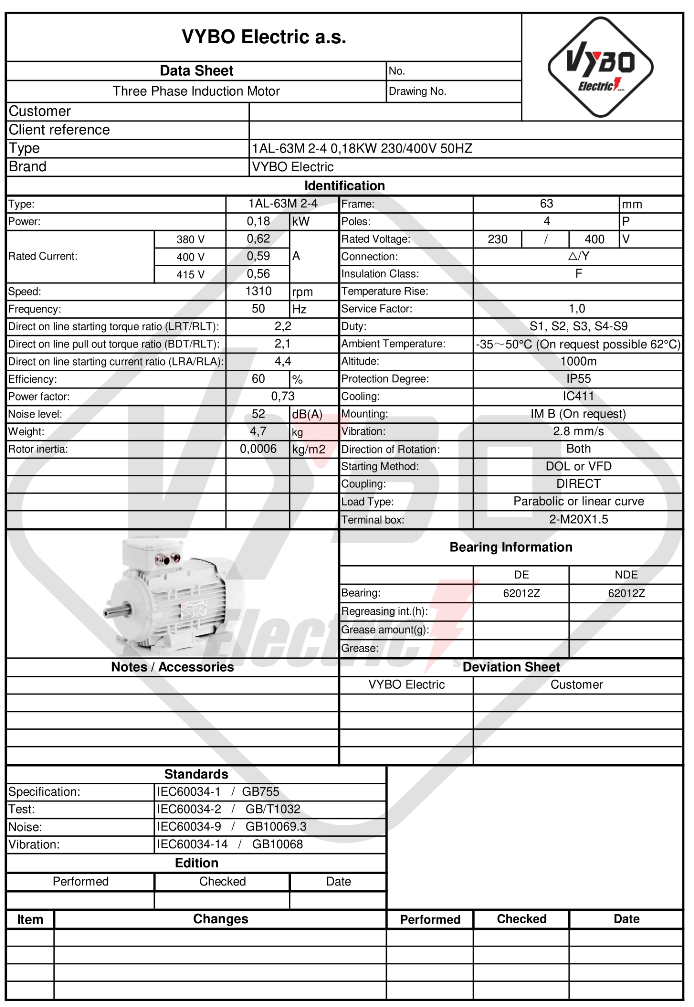

Il motore raggiunge una corrente nominale di 1,03 A a 230 V e 0,59 A a 400 V. Il rendimento è del 60 % e il fattore di potenza è 0,73. Il rapporto della coppia di avviamento di 2,2, il rapporto della coppia massima di 2,1 e il rapporto della corrente di avviamento di 4 sono dati di importanza diretta nella scelta del metodo di avviamento e nella progettazione del collegamento meccanico all’apparecchiatura azionata. Quando serve un avviamento affidabile senza comportamento instabile dell’azionamento, questi valori costituiscono una base importante.

Il livello di rumorosità di 52 dB(A) favorisce un funzionamento curato della tecnologia, particolarmente prezioso per macchine collocate vicino all’operatore o in aree produttive con più meccanismi in funzione. Il momento d’inerzia del rotore di 0,0006 kg·m² è adatto ad apparecchiature con avviamenti e arresti regolari o con cicli di lavoro brevi. Durante movimenti ripetuti, dosaggio o trasferimento di materiale, questo valore aiuta a mantenere una buona risposta dell’azionamento e un comportamento chiaro dell’intero gruppo.

Anche la resistenza conta nel funzionamento reale

Negli ambienti industriali la potenza non è l’unico fattore decisivo. È importante anche la capacità del motore di funzionare in modo affidabile in normali condizioni operative, dove sono presenti polvere, calore, vibrazioni e carico quotidiano. Il modello 1AL-63M2-4 ha grado di protezione IP55, che contribuisce a proteggere le parti interne del motore da polvere e spruzzi d’acqua. È una caratteristica pratica nelle operazioni di imballaggio, nei sistemi di trasporto, nelle macchine per la movimentazione dei materiali e nelle unità tecniche in cui il motore opera come parte di costruzioni sia chiuse sia più aperte.

La stabilità termica è assicurata dal raffreddamento IC411. Il motore utilizza classe di isolamento F e classe di sovratemperatura B, una combinazione adatta all’impiego industriale prolungato. Può funzionare a temperature ambiente fino a +65 °C ed è progettato per altitudini fino a 1000 m. Le vibrazioni raggiungono 2,8 mm/s in classe A, favorendo un funzionamento meccanico tranquillo e una minore trasmissione di vibrazioni indesiderate al telaio della macchina. Per macchine con regolazioni più fini o funzionamento ripetitivo regolare, questo è un elemento utile della stabilità operativa.

Controllo, cuscinetti e flessibilità di montaggio

Il motore elettrico è adatto all’avviamento DOL, al controllo tramite inverter di frequenza e all’impiego con soft starter. Questa combinazione amplia le possibilità dal collegamento diretto a un controllo più preciso dell’avviamento secondo le esigenze della singola macchina. Il senso di rotazione è possibile in entrambe le direzioni, facilitando l’impiego in meccanismi reversibili, alimentazioni bidirezionali e tecnologie in cui il movimento cambia in base alla fase del processo di lavoro.

Sui lati DE e NDE vengono utilizzati cuscinetti 6201-2Z. La lubrificazione è assicurata da grasso al litio n. 2 nella classe di temperatura appropriata. L’equilibratura con mezza chiavetta favorisce il montaggio affidabile degli elementi di trasmissione e un funzionamento uniforme nel collegamento meccanico con altre parti dell’apparecchiatura. Il motore viene fornito con 2-M20X1.5 pressacavi; il peso imballato di 4,7 kg e le dimensioni di imballaggio di 235 × 140 × 185 mm facilitano la movimentazione durante montaggio, stoccaggio e manutenzione.

1AL OPTIMAL è tra le soluzioni più vendute di VYBO Electric e rappresenta nell’industria una piattaforma collaudata con un ottimo rapporto qualità-prezzo. La serie è nota per la rapida messa in servizio, l’elevata compatibilità e la possibilità di diverse modifiche secondo necessità. Durante l’installazione possono essere utilizzate le versioni IM B3, IM B35, IM B5, IM B14, IM B34. Il modello 1AL-63M2-4 è quindi una scelta adatta per applicazioni che richiedono un motore elettrico trifase compatto con protezione IP55, funzionamento regolare e parametri tecnici pronti per un lavoro quotidiano affidabile.
