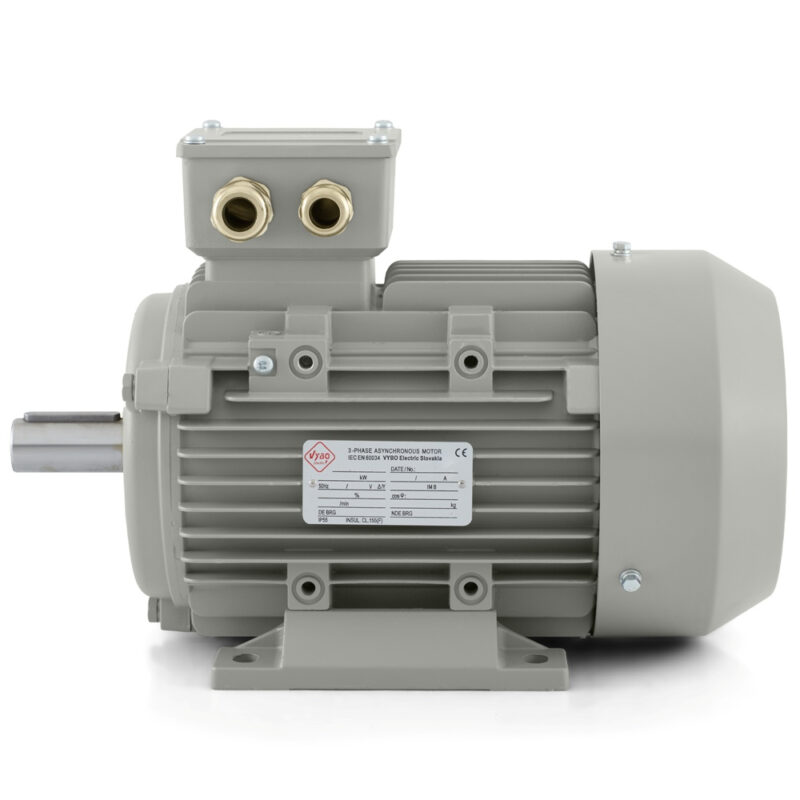

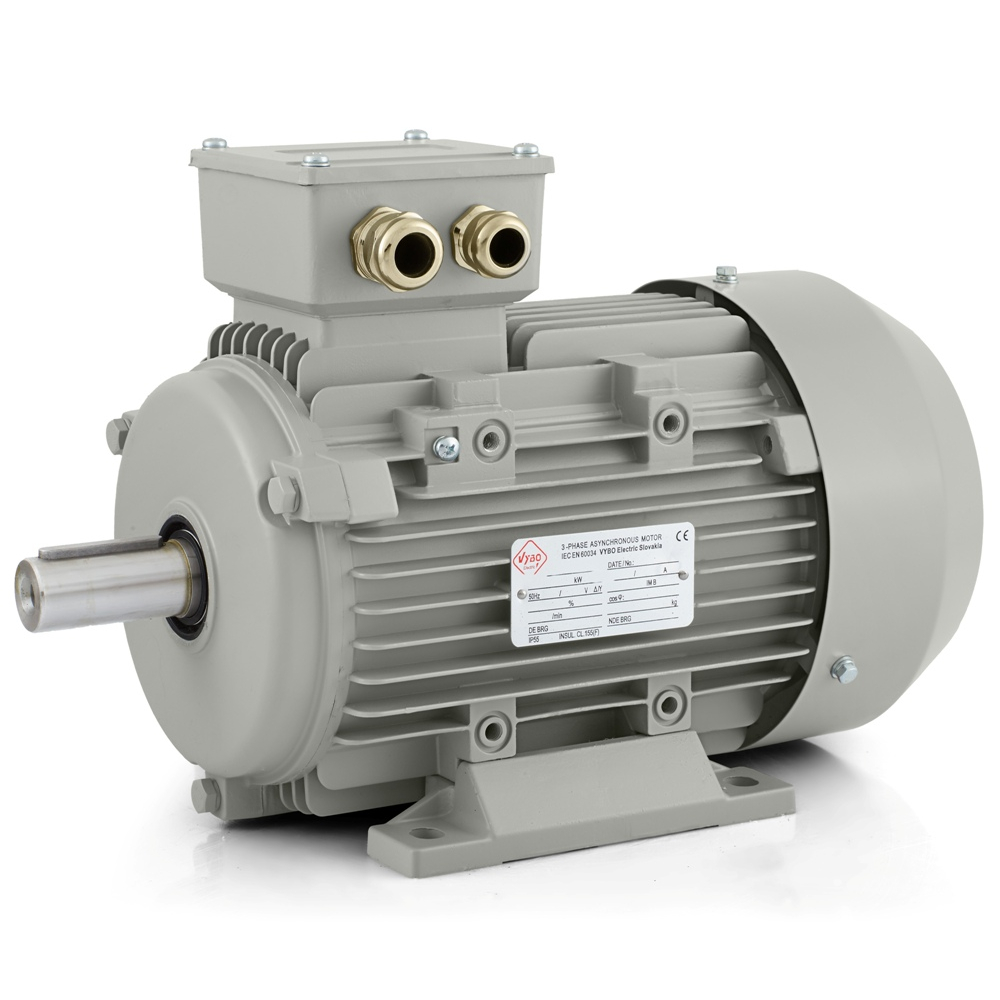

Motore elettrico 0,75 kW, 1390 giri/min, 400 V, 1AL-80M2-4

Quando un azionamento compatto sostiene già un carico di lavoro significativo

Il motore elettrico 1AL-80M2-4 della serie 1AL OPTIMAL appartiene a una classe di potenza in cui dall’azionamento ci si aspetta più del semplice funzionamento di base. Con una potenza di 0,75 kW, una tensione nominale di 230/400 V e collegamento Delta/Y, è pronto per tecnologie in cui il funzionamento deve essere stabile, l’installazione ragionevolmente compatta e il comportamento del motore chiaramente prevedibile durante l’intero turno. A una frequenza di 50 Hz raggiunge una velocità nominale di 1390 giri/min e funziona in configurazione a 4 poli. La grandezza 80 mm, cioè un’altezza d’asse di 80 mm, offre una base solida per macchine che trasferiscono già un carico meccanico più evidente, mantenendo al contempo una soluzione costruttiva compatta.

Questo modello si adatta naturalmente a nastri trasportatori, linee di imballaggio, apparecchiature di riempimento, moduli di smistamento, sistemi di etichettatura, gruppi di miscelazione, unità di ventilazione, gruppi pompa, meccanismi di dosaggio, tecnologie di alimentazione, apparecchiature per la movimentazione dei materiali e varie postazioni di lavoro automatizzate. In queste applicazioni è spesso fondamentale che il motore gestisca un ritmo di lavoro regolare senza un comportamento inutilmente irregolare e possa essere facilmente integrato sia in tecnologie esistenti sia in nuove installazioni.

Sono importanti un avviamento affidabile e un ciclo di lavoro regolare

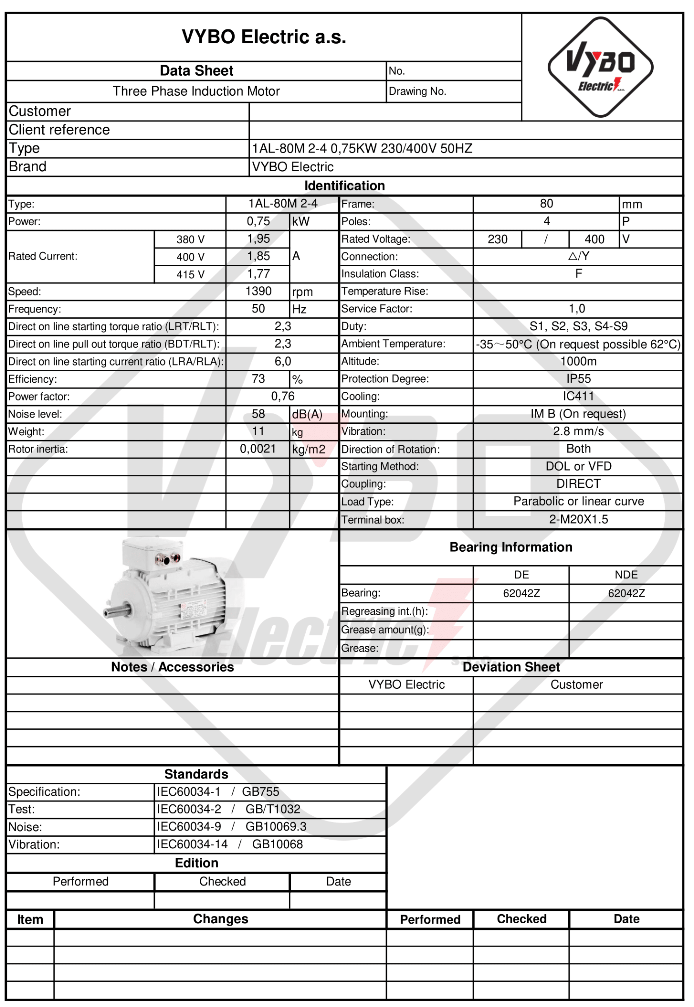

Nelle apparecchiature con avviamenti frequenti o una fase di lavoro ripetuta, il comportamento del motore durante l’accelerazione è molto importante. Il modello 1AL-80M2-4 funziona con una corrente nominale di 3,22 A a 230 V e 1,85 A a 400 V. Il rapporto di coppia di spunto raggiunge 2,3, il rapporto di coppia massima 2,3 e il rapporto di corrente di spunto 6. In pratica, ciò è utile nelle tecnologie in cui dall’azionamento ci si aspettano un avviamento prevedibile, un innesto stabile e un comportamento affidabile anche durante avviamenti regolari in produzione.

Un rendimento del 73 % e un fattore di potenza di 0,76 favoriscono un funzionamento equilibrato sotto carico prolungato. Il motore è destinato a un tipo di carico con caratteristica di carico parabolica o lineare, quindi si adatta bene a meccanismi con resistenza variabile, portata media e movimentazione di materiali. È importante anche il momento d’inerzia del rotore di 0,0021 kg·m². Nelle apparecchiature in cui la fase di lavoro si ripete a intervalli regolari, contribuisce a mantenere una buona risposta dell’azionamento e un comportamento più fluido dell’intero gruppo.

Il funzionamento in un ambiente produttivo impone requisiti precisi al motore

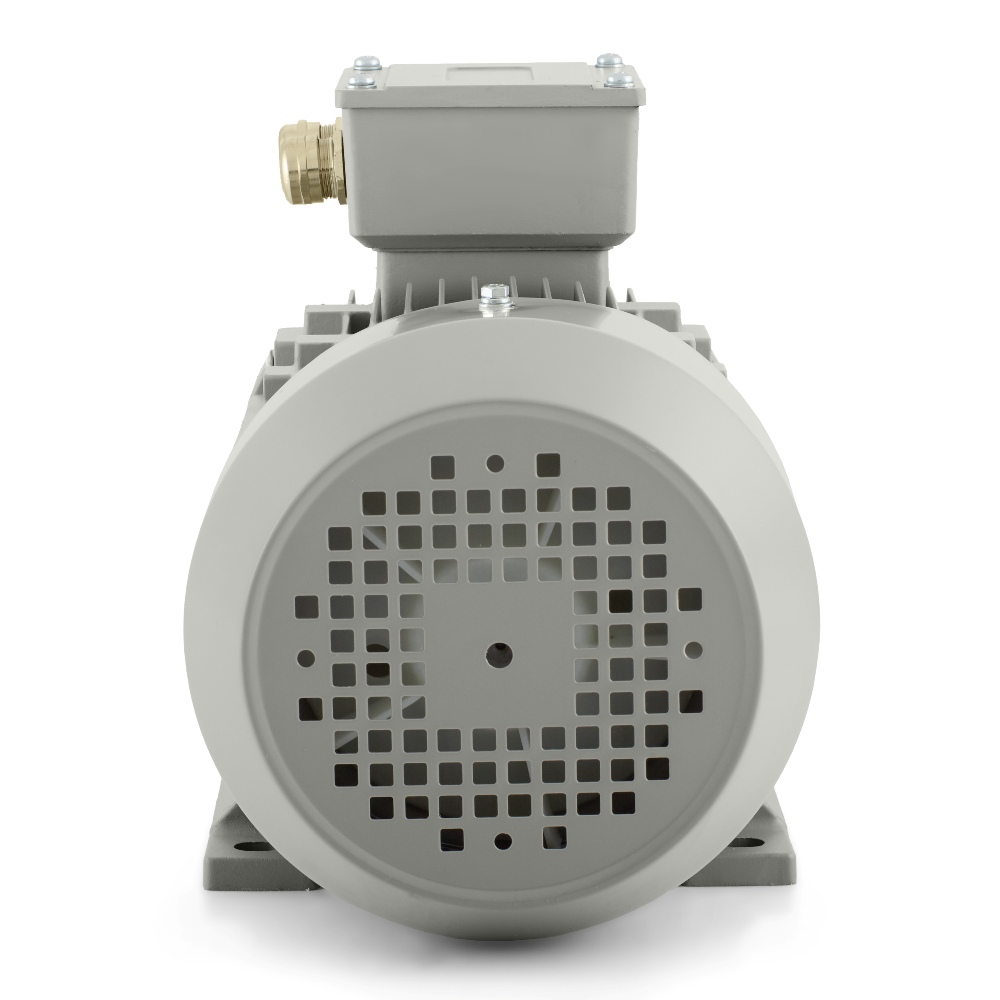

Un azionamento industriale deve funzionare in modo affidabile anche in ambienti dove sono presenti polvere, temperature più elevate o sollecitazioni meccaniche regolari. Per questo è importante il grado di protezione IP55, che aiuta a proteggere le parti interne del motore da polvere e spruzzi d’acqua. Nelle macchine per imballaggio, nei moduli di trasporto, nelle apparecchiature di miscelazione o nelle tecnologie per la movimentazione dei materiali, questo è un vantaggio pratico che favorisce l’affidabilità operativa nel lungo periodo. La stabilità termica è garantita dal raffreddamento IC411, mentre il telaio della serie 1AL OPTIMAL è progettato per un’efficace dissipazione del calore.

Il motore utilizza classe di isolamento F e sovratemperatura B. È progettato per una temperatura ambiente fino a +65 °C e per altitudini fino a 1000 m. Il fattore di servizio 1,0, insieme ai regimi di funzionamento S1, S2, S3, S4-S9, amplia il campo di impiego dal servizio continuo alle sequenze intermittenti. Un livello di rumorosità di 58 dB(A) e vibrazioni di 2,8 mm/s in classe A aiutano a mantenere un comportamento meccanico regolare, importante nelle macchine in cui vengono monitorati stabilità, precisione e comfort generale di lavoro nel reparto.

Progettazione meccanica e controllo senza limitazioni inutili

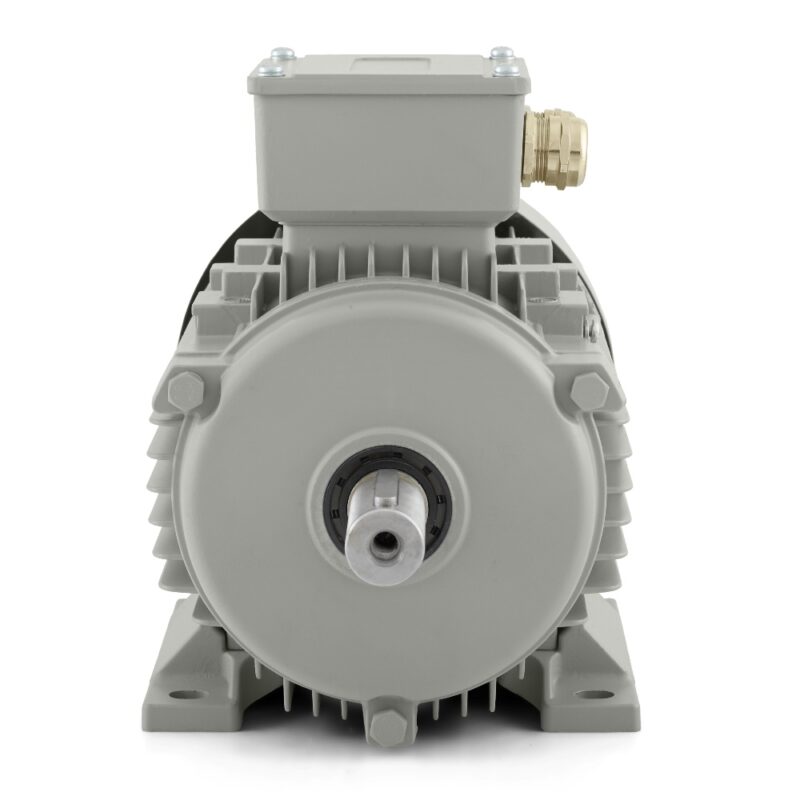

Sia il lato DE sia il lato NDE sono equipaggiati con cuscinetti 6204-2Z. La lubrificazione è assicurata da grasso al litio n. 2 nella classe di temperatura appropriata. L’equilibratura con mezza chiavetta favorisce una rotazione uniforme durante il montaggio di pulegge, giunti e altri elementi di trasmissione della potenza. Il motore è adatto all’avviamento DOL e supporta anche il controllo tramite inverter di frequenza e soft starter. Ciò consente di adattarlo sia ad applicazioni più semplici sia a tecnologie che richiedono un’accelerazione più dolce o un migliore controllo dell’avviamento.

Il motore può ruotare in entrambe le direzioni, ampliandone l’impiego in meccanismi reversibili, alimentazioni bidirezionali e apparecchiature con direzione variabile del movimento di lavoro. Per il collegamento elettrico sono predisposti 2 pressacavi M20X1.5. Anche l’aspetto logistico è pratico. Il peso dell’imballo è di 11 kg e le dimensioni dell’imballo sono 320 × 220 × 260 mm, così la movimentazione durante installazione, stoccaggio e sostituzione in assistenza rimane semplice.

1AL OPTIMAL come piattaforma collaudata per l’industria

La serie 1AL OPTIMAL è una delle gamme più vendute di VYBO Electric, con oltre 30.000 unità installate nell’industria. 1AL OPTIMAL rientra tra i motori elettrici più venduti di VYBO Electric e conta oltre 30.000 unità installate nell’industria. La serie è nota per l’eccellente rapporto qualità-prezzo, la qualità comprovata, l’elevata compatibilità e la rapida messa in servizio. Tra i vantaggi pratici figurano anche caratteristiche come una morsettiera rinforzata, una migliore protezione del coperchio della morsettiera IP55, un copriventola in acciaio e piedi compatibili. Per l’installazione possono essere utilizzate le seguenti versioni: IM B3, IM B35, IM B5, IM B14, IM B34. Il motore elettrico 1AL-80M2-4 rappresenta quindi un azionamento trifase affidabile per impianti che richiedono dimensioni compatte, una solida base meccanica e un funzionamento stabile nell’uso industriale quotidiano.
