Motore elettrico 1,1 kW, 2835 giri/min, 400 V, 1AL-80M2-2

Motore elettrico 1AL-80M2-2 da 1,1 kW per tecnologie in cui l’azionamento deve seguire il ritmo e sostenere il carico quotidiano

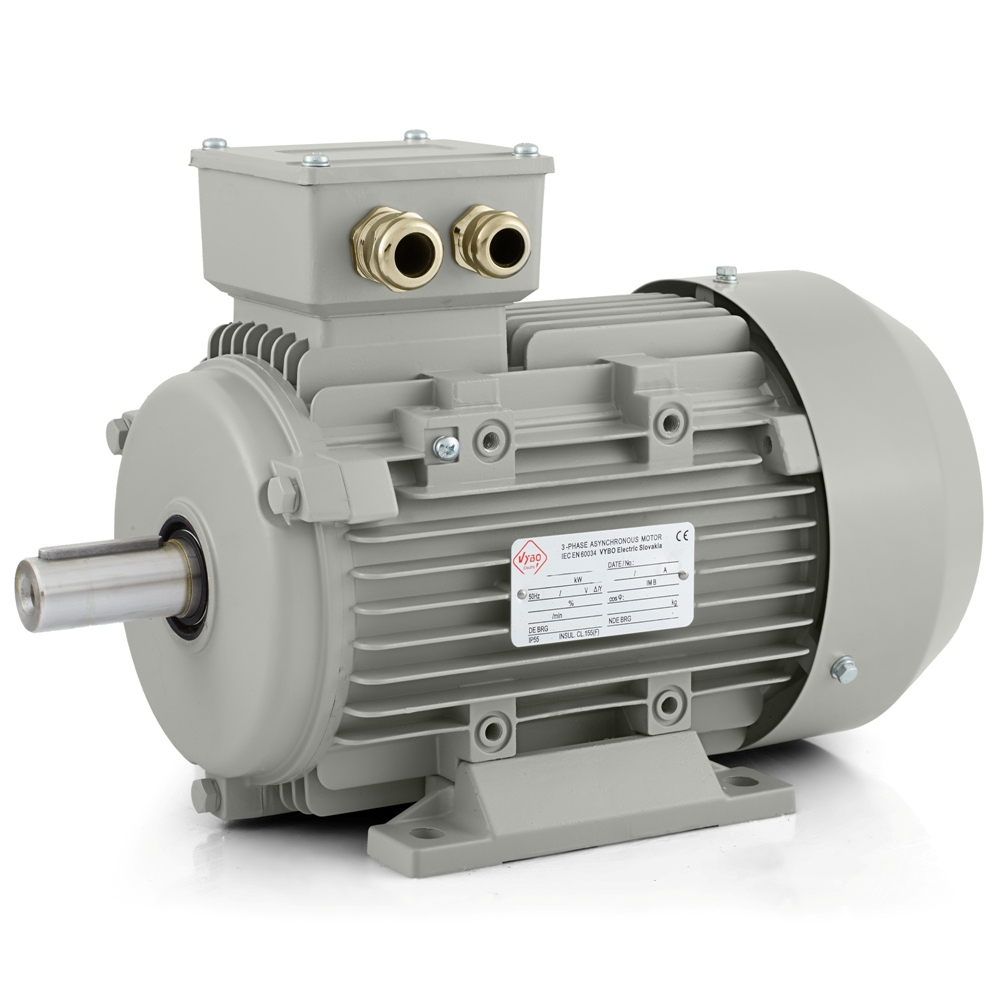

Il motore elettrico 1AL-80M2-2 di VYBO Electric è un motore asincrono trifase progettato per applicazioni industriali in cui sono richieste prestazioni affidabili, funzionamento rapido e costruzione durevole in una carcassa compatta. La potenza di 1,1 kW, il design a 2 poli e la velocità nominale di 2835 giri/min a 50 Hz costituiscono una base adatta alle apparecchiature che necessitano di un ritmo di lavoro stabile e affidabilità nell’uso quotidiano. La tensione nominale di 230/400 V e il collegamento triangolo/stella consentono una semplice integrazione nei sistemi trifase standard, sia nella progettazione di nuove apparecchiature sia nella sostituzione di un azionamento esistente.

La grandezza costruttiva 80 crea un ottimo equilibrio tra design compatto e capacità di lavoro. Nelle applicazioni in cui l’apparecchiatura necessita di un azionamento rapido, con dimensioni ragionevoli e funzionamento stabile durante l’intero turno, questo modello è una scelta molto interessante. La potenza di 1,1 kW offre una buona riserva per le normali attività meccaniche, mantenendo al contempo un carattere compatto adatto a linee più piccole, unità produttive e sistemi tecnologici autonomi.

Quando un azionamento compatto deve svolgere più lavoro

In questa classe di potenza è importante che il motore non sia soltanto rapido, ma mantenga anche la stabilità sotto un carico di lavoro regolare. Il modello 1AL-80M2-2 raggiunge un fattore di potenza di 0,84 e un rendimento del 76,2 %. La corrente nominale è di 4,07 A a 230 V e 2,34 A a 400 V, dati importanti per progettare l’alimentazione, dimensionare i componenti di protezione e configurare l’intera tecnologia. In pratica, ciò significa che il motore è pronto a sostenere un carico quotidiano maggiore mantenendo una carcassa compatta.

Anche i valori di avviamento sono molto importanti. Rapporto di coppia di avviamento 2,3, rapporto di coppia massima 2,2 e rapporto di corrente di avviamento 6,9 descrivono un motore pronto a raggiungere con sicurezza il regime operativo. In molte apparecchiature è proprio l’avviamento a determinare se la tecnologia funziona senza problemi e senza interruzioni inutili. Se l’azionamento avvia regolarmente un elemento trasportatore, la ventilazione, un’unità di pompaggio o un meccanismo di dosaggio, un comportamento prevedibile all’avvio ha un significato molto pratico.

Una base solida per un’ampia gamma di regimi di servizio

Il motore è adatto ai regimi S1, S2, S3 e S4-S9, quindi si inserisce sia nel funzionamento continuo sia nelle tecnologie in cui viene avviato, arrestato o utilizzato ciclicamente. Il fattore di servizio 1,0 corrisponde alle condizioni nominali e la caratteristica di carico parabolica o lineare amplia le possibilità applicative in presenza di diverse caratteristiche della resistenza meccanica.

Nella pratica normale questo rappresenta un grande vantaggio soprattutto nei processi in cui il ritmo di lavoro cambia durante il turno. In alcuni casi il motore aziona il trasferimento del materiale, in altri ventilazione, aspirazione, miscelazione o alimentazione tecnologica. Queste applicazioni richiedono un azionamento affidabile capace di gestire avviamenti regolari, funzionamento stabile e normali variazioni di carico senza complicare l’intera tecnologia.

Una costruzione che aiuta nell’uso quotidiano

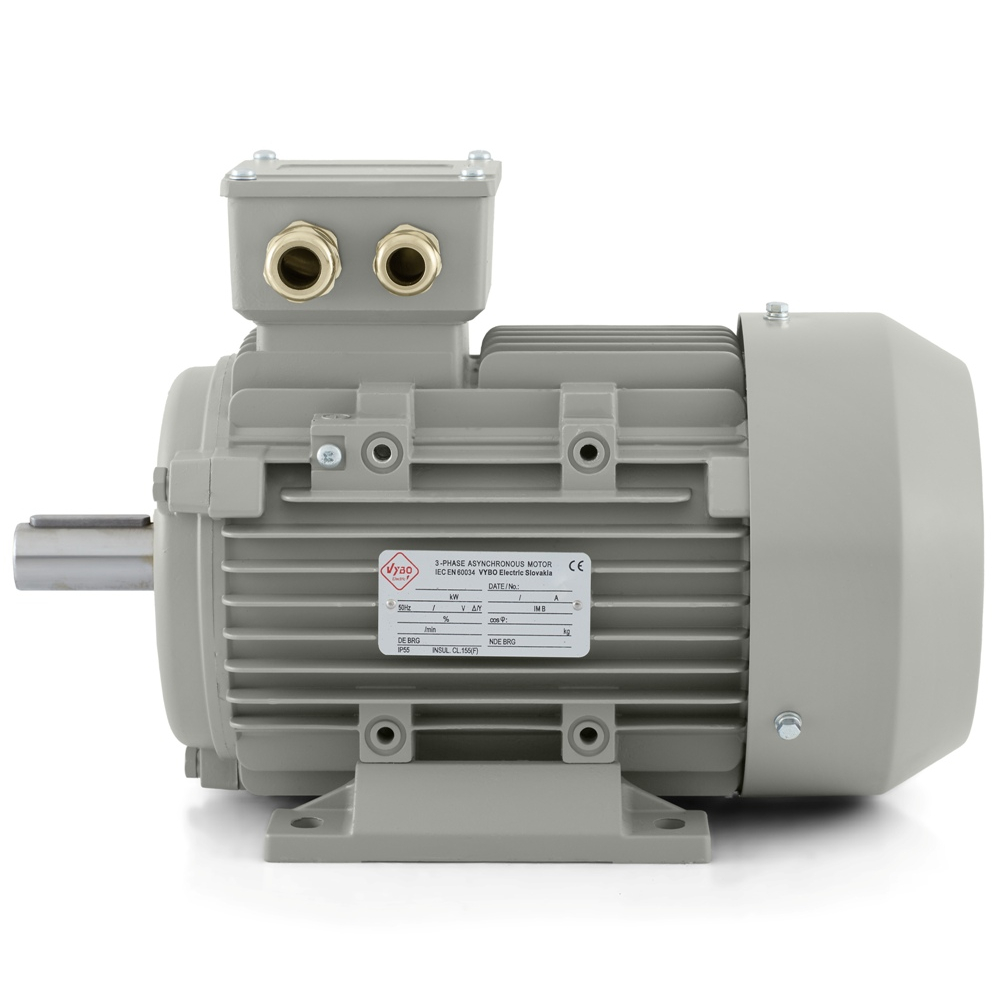

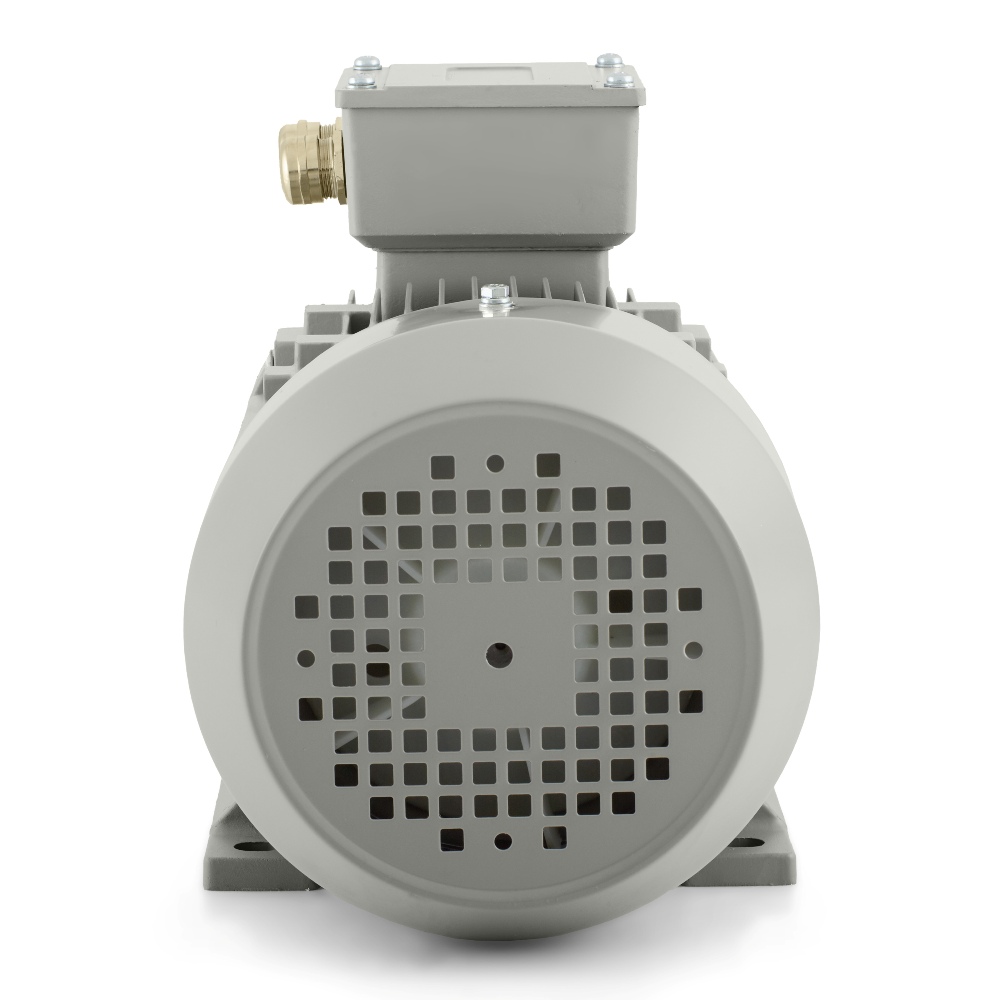

Il motore elettrico 1AL-80M2-2 è realizzato con una carcassa in alluminio e dispone di protezione IP55. È importante in ambienti dove si richiede protezione da polvere e getti d’acqua, come officine, capannoni produttivi e locali tecnici. Il metodo di raffreddamento IC411 favorisce un regime termico stabile durante il funzionamento prolungato. La classe di isolamento F e la classe di sovratemperatura B completano la base tecnica predisposta per un impiego regolare.

Il motore funziona con una velocità di vibrazione di 2,8 mm/s in classe A e una rumorosità di 67 dB(A), favorendo un funzionamento raffinato anche in apparecchiature installate in unità produttive più compatte. L’equilibratura è eseguita con mezza chiavetta e il motore può ruotare in entrambe le direzioni, ampliando le possibilità nella progettazione dei gruppi meccanici. Sui lati DE e NDE sono utilizzati cuscinetti 6204-2Z e la lubrificazione avviene con grasso al litio n. 2.

Uso pratico in apparecchiature dove contano sia stabilità sia spazio

Questo modello si adatta naturalmente alle tecnologie in cui serve un azionamento rapido con una maggiore riserva di lavoro quotidiano. È adatto a trasportatori, alimentatori di materiale, gruppi ventilanti, sistemi di aspirazione, pompe di circolazione, moduli di riempimento, stazioni di dosaggio, miscelatori con carico leggero o medio, unità di movimentazione, linee di assemblaggio, gruppi di imballaggio e unità tecnologiche di servizio. Il vantaggio è che il motore può svolgere questi compiti in una carcassa più compatta, spesso decisiva nelle apparecchiature moderne.

Nelle tecnologie con spazio limitato la sfida consiste spesso nel trovare un motore che fornisca prestazioni superiori senza aumentare inutilmente dimensioni o requisiti di integrazione. Proprio qui il 1AL-80M2-2 occupa una posizione forte. Offre velocità elevata, costruzione resistente e un livello di prestazioni adatto al funzionamento quotidiano stabile in diversi settori.

1AL OPTIMAL come piattaforma per una rapida integrazione nella tecnologia

Il motore appartiene alla gamma 1AL OPTIMAL, nota per l’elevata compatibilità, la qualità comprovata e l’ottimo rapporto qualità-prezzo. Questa piattaforma è tra le soluzioni più vendute di VYBO Electric ed è progettata sia per applicazioni standard sia impegnative. La serie è disponibile nelle forme di montaggio IM B3, IM B35, IM B5, IM B14 e IM B34, facilitando l’installazione in diversi tipi di macchine e gruppi tecnologici. Tra i vantaggi pratici figurano anche la possibilità di sostituire lo scudo anteriore, piedini compatibili e una morsettiera rinforzata con protezione IP55 perfezionata.

Il motore è dotato di pressacavi 2-M20X1.5. Le dimensioni dell’imballaggio di 320 × 220 × 260 mm, il peso imballato di 11 kg e il momento d’inerzia del rotore di 0,0014 kg·m² completano le informazioni su movimentazione, logistica e comportamento all’avvio. Il motore è adatto all’avviamento DOL e, in base alle esigenze della tecnologia, anche al controllo tramite inverter di frequenza o soft starter. Il 1AL-80M2-2 rappresenta quindi una scelta professionale per azionamenti industriali compatti che richiedono maggiore potenza, funzionamento quotidiano affidabile e integrazione senza problemi negli impianti moderni.
