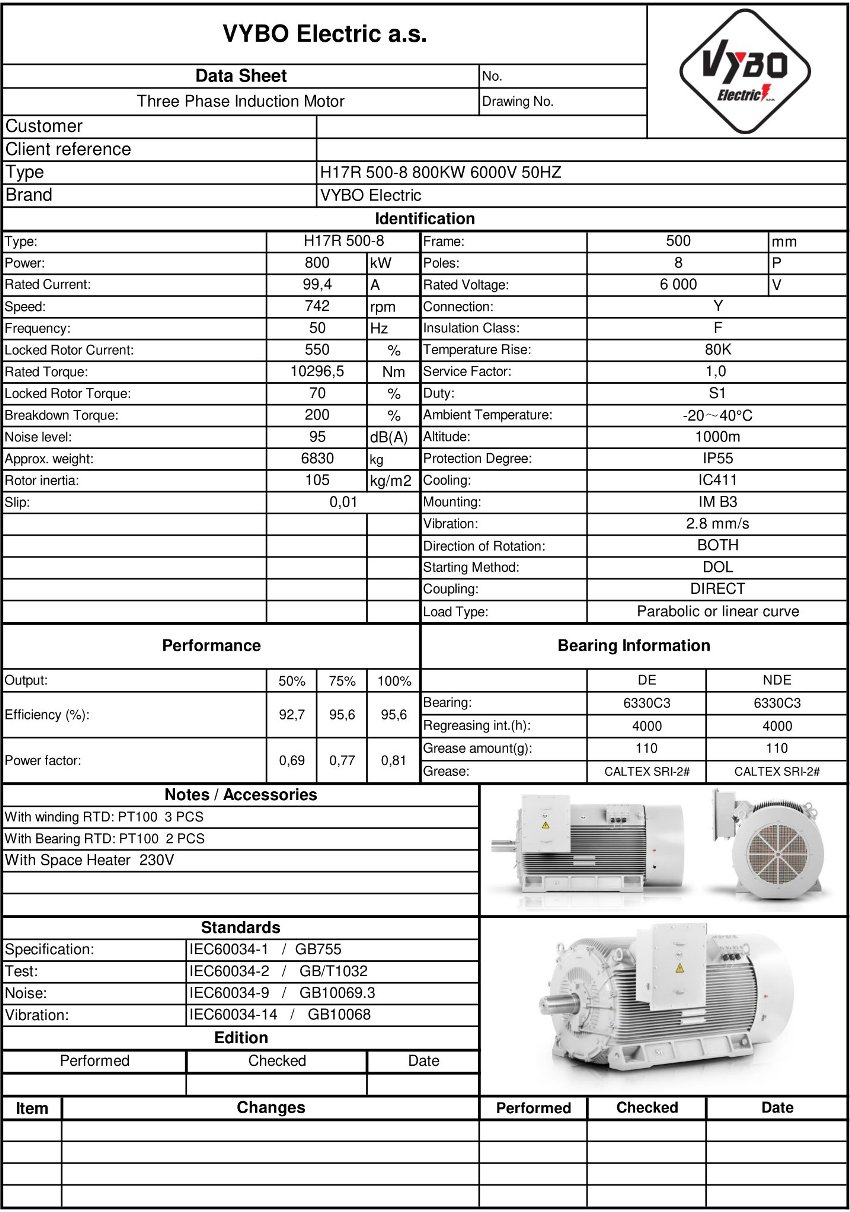

Motore elettrico trifase: H17R-500-8 800KW 6000V 50HZ
| Dati tecnici di base | |
| Tipo di motore | H17R 500-8 |
| Potenza nominale (kW) | 800 |
| Grandezza carcassa (mm) | 500 |
| Numero di poli | 8 |
| Velocità nominale (giri/min) | 745 |
| Frequenza (Hz) | 50 |
| Parametri elettrici | |
| Tensione nominale (V) | 6 000 |
| Collegamento | Y |
| Corrente nominale (A) | 97 |
| Rendimento al 100% del carico (%) | 96 |
| Fattore di potenza al 100% del carico | 0,83 |
| Caratteristiche di avviamento e coppia | |
| Coppia nominale (Nm) | 10255 |
| Rapporto coppia a rotore bloccato (LRT/RLT) | 1,1 |
| Rapporto coppia massima (BDT/RLT) | 2,1 |
| Rapporto corrente a rotore bloccato (LRA/RLA) | 5,4 |
| Momento d’inerzia del rotore (kg·m²) | 44 |
| Accessori | |
| 6 x PT100 nell’avvolgimento | |
| 1 x PT100 nel cuscinetto NDE | |
| 1 x PT100 nel cuscinetto DE | |
| Riscaldatore anticondensa 230 V | |
| 3 x termistore PTC | |
| Norme applicabili | |
| Specifica | IEC60034-1 |
| Collaudo | IEC60034-2 |
| Rumore | IEC60034-9 |
| Vibrazioni | IEC60034-14 |
| Dati costruttivi e di funzionamento | |
| Forma di montaggio | IM B3 (altre esecuzioni su richiesta) |
| Tipo di servizio | S1 |
| Tipo di carico | Curva parabolica o lineare |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
| Classe di sovratemperatura | B |
| Metodo di raffreddamento | IC411 |
| Metodo di avviamento | DOL, VFD, soft starter |
| Senso di rotazione | Entrambi |
| Vibrazioni (mm/s) | 2.8 |
| Gabbia rotorica | barra di rame |
| Tipo di morsettiera | VYBO CB1-HV |
| Condizioni operative | |
| Intervallo di temperatura ambiente (°C) | da -20 a +40 (-30, +50, +60 opzionale) |
| Altitudine massima d’installazione | fino a 1000 m |
| Peso e finitura superficiale | |
| Peso approssimativo | 6800 kg |
| Colore | RAL7030 |
| Finitura verniciatura | lucida |
| Cuscinetti e lubrificazione | |
| Cuscinetti DE/NDE | su richiesta/su richiesta |
| Lubrificante | su richiesta |
Rotore in rame per una lunga durata colloca questo azionamento in una categoria in cui contano ogni ciclo, ogni chilowattora e ogni fermo. Il modello H17R 500-A-8-6 con una potenza di 800 kW è progettato come motore elettrico da 700 giri/min motore ad alta tensione per applicazioni che richiedono potenza compatta, trazione stabile e basse perdite sotto carico prolungato. In pratica, ciò significa minore sollecitazione termica dell’avvolgimento, migliore efficienza energetica e funzionamento prevedibile nei sistemi tecnologici a funzionamento continuo.
motore elettrico da 700 giri/min per il funzionamento affidabile di grandi linee
Questo motore elettrico trifase è destinato agli operatori che necessitano di un trasferimento di potenza controllato con precisione verso compressori, pompe, mulini o trasportatori. La lega di rame del rotore aiuta a mantenere basse le perdite anche durante lunghi periodi operativi, permettendo al motore di gestire meglio le sollecitazioni termiche e mantenere il rendimento nell’intervallo decisivo per gli azionamenti industriali. In combinazione con il rendimento IE4 Super Premium, il fabbisogno energetico dell’intera linea si riduce senza modificare l’architettura di base del processo.
- Il rotore in rame assicura una maggiore durata sotto carico continuo.
- Il rendimento IE4 Super Premium contribuisce a ridurre i costi operativi.
- Il monitoraggio avanzato della temperatura aumenta il controllo delle condizioni di avvolgimento e cuscinetti.
- La taglia IEC 500 mm facilita la progettazione in robusti gruppi industriali.
- Un motore elettrico a 8 poli offre caratteristiche adatte ad applicazioni con coppia più elevata a velocità inferiori.
Riserva tecnica per il funzionamento continuo
La corrente nominale di 97 A, il fattore di potenza di 0,83 e la coppia nominale di 10255 Nm forniscono una base stabile per processi nei quali le variazioni di carico non sono accettabili. La classe di isolamento F insieme alla sovratemperatura B supporta la resistenza alle sollecitazioni termiche prolungate. Per i produttori OEM di grandi sistemi tecnologici è inoltre importante che un peso di 6800 kg e un momento d’inerzia del rotore di 44,0 kg·m² consentano un dimensionamento più preciso di avviamento, giunti e controllo a frequenza variabile all’interno del gruppo.
Applicazioni nell’industria pesante
Il motore è adatto a mulini per cemento, trasportatori minerari, stazioni di pompaggio dell’acqua, unità di desolforazione, stazioni di compressione, linee di laminazione, miscelatori per materiali sfusi, essiccatori a tamburo, frantoi per minerale, ventilatori di torri di raffreddamento, estrusori, agitatori nell’industria chimica, trasportatori a nastro nei terminal portuali e azionamenti per presse tecnologiche. In queste applicazioni sono particolarmente vantaggiose la stabilità durante lunghi periodi di funzionamento e il monitoraggio della temperatura tramite elementi PT100 nell’avvolgimento e nei punti dei cuscinetti.
VYBO Electric per progetti industriali con lunghi cicli operativi
VYBO Electric fornisce soluzioni destinate a impianti con elevata disponibilità e un piano di manutenzione chiaro. Per i grandi stabilimenti è fondamentale che un motore ad alta tensione di questo tipo combini prestazioni, monitoraggio preciso delle condizioni della macchina e una struttura predisposta all’integrazione sia in linee nuove sia modernizzate. Se vi occorre un azionamento per apparecchiature che devono funzionare in modo stabile senza compromessi inutili sul rendimento, approfittate dell’offerta e progettate una soluzione con riserva per ulteriori anni di esercizio.
